Номер патента: 1735561

Опубликовано: 23.05.1992

Авторы: Дорофеев, Кононов, Чесноков

МПК: E21B 3/00, E21B 7/00

Метки: буровых, выполнения, работ

...в видевинтов с контрэлементами, а сама балка -отверстие (кондуктор) 23 для бурового органа и дополнительный аутриггер 24, а такжеручки (петли) для воздействия на балку 20при ее выдвижении (не показано).Буровое оборудование собирается и устанавливается на рабочей площадке 2 в зоне 6 бурения первых двух скважин 4 начального ряда 5 ( фиг, 1 и 2). При этом горизонтальное положение основания 12 устанавливается с помощью винтов аутригеров 13, а требуемое расстояние между стартовыми скважинами 4, также как. и между продольными рядами скважин вообще, обеспечивается выдвижением балки 20.Станина 15 механизмом поворота разворачивается до совпадения оси кондуктора с осью будущей скважины, причем это совпадение корректируется за счет выдвижения...

Номер патента: 1735562

Опубликовано: 23.05.1992

Авторы: Микушин, Савин

МПК: E21B 7/02, F16F 15/00

Метки: виброизолирующее

...изобретения является повышение эффективности работы,Указанная цель достигается тем, что, в устройстве, содержащем платформу, установленную через диафрагму, и емкость, заполненную сжатым газом на виброактивной базе, емкость с избыточным давлением воздуха сообщается с атмосферой через воздухопроницаемый пористый, материал (поролон, микропор), расположенный по ее периметру, и с системой притока сжатого воздуха. Пористый материал является эле-.ментом неупругого вязкого трения, возникающего при истечении возбужденного вибрацией воздуха через поры воздухопроницаемого материала из емкости в окружающую среду, Окончательная диссипация энергии колебаний происходит при соединении отработавшего воздуха с атмосферн ым.На чертеже изображено...

Номер патента: 1735563

Опубликовано: 23.05.1992

Автор: Поташников

МПК: E21B 7/08

Метки: бурения, компоновкой, направленного, скважин, шарнирной

...щего элемента с забойным механизмом подачи долота.Устройство для осуществления предлагаемого способа содержит направляющую штангу 1 с долотом 2 и опорно-центрирующим элементом 3, забойный двигатель 4 и шарнирную муфту 5, соединяющую направляющую штангу 1 с валом 6 забойного двигателя 4. В состав направляющей штанги включен забойный механизм 7 подачи долота (приспособление для изменения диаметра опорно-центрирующего элемента), на корпусе забойного двигателя 4 установлен с возможностью ограниченного перемещения центратор 8, а у верхнего конца забойного двигателя 4 закреплен ограничитель 9 перемещения центратора 8. На нижней части забойного двигателя 4 выполнены выступы 10 и нарезана левая резьба 11.В случае применения обычного...

Номер патента: 1735564

Опубликовано: 23.05.1992

Авторы: Лисов, Поташников

МПК: E21B 7/08

Метки: бурения, компоновка, направленного, пологих, скважин, шарнирная

...центратор выполнен в виде упругого каркаса из продольных дугообразных планок и связывающих их концы двух колец, одно из которых закреплено на нижней части корпуса забойного механизма подачи долота, а другое - на его штоке, Направляющая штанга может быть выполнена в виде забойного двигателя,На фиг, 1 изображена схема шарнирной компоновки; на фиг, 2 - узел соединения каркаса центратора с забойным механизмом подачи долота,Шарнирная компоновка для направленного бурения пологих скважин содержит направляющую штангу 1 с опорно-центрирующим элементом 2, установленным в ее нижней части, долото 3, шарнирную муфту 4, забойный механизм 5 подачи долота, центратор б, выполненный в виде упругого каркаса из продольных дугообразных планок 7 и...

Номер патента: 1735565

Опубликовано: 23.05.1992

Авторы: Гайовый, Дейнека, Иванив, Лищук, Поташников, Старков, Фрыз

МПК: E21B 7/08

Метки: бурения, компоновка, наклонно, направленных, скважин, турбинного, шарнирная

...1, направляющую штангу 2 с долотом 3 и калибратором 4, На направляющей штанге 2 поворотно установлен опорно-центрирующий элемент 5 с упругими опорными планками, Шарнирная муфта 6 соединяет направляющую штангу 2 с валом 7 турбобура 1. Передвижной центратор 8 закреплен с помощью левой резьбы на наружной поверхности ниппельной гайки 9 шпинделя 10, На ниппельной гайке 9 ниже резьбы для закрепления передвижного центратора 8 выполнены выступы 11. В верхней части турбобура 1установлен ограничитель 12 перемещенияпередвижного центратора 8.Шарнирная компоновка работает сле 5 дующим образом.Шарнирную компоновку с направляющей штангой 2 с расчетной длины спускаютв скважину. Запускают турбобур. При расстопоренном столе ротора буровой установ 10 ки...

Номер патента: 1735566

Опубликовано: 23.05.1992

Автор: Поташников

МПК: E21B 7/08

Метки: бурения, компоновка, наклонно-направленных, скважин, шарнирная

...1 ил. Шарнирная компоновка для бурения наклонно-направленных скважин содержит забойный двигатель 1, подсоединенное к валу ротора его долото 2, опорно-центрирующий элемент 3 с упругими опорными планками, установленный в нижней части забойного двигателя 1, шарнирную муфту 4, ребристый переводник 5 и удлинитель 6 с ограничителем 7. На наружной поверхности ребристого переводника 5 со стороны удлинителя 6 с помощью левой резьбы установ-. лен передвижной центратор 8. Диаметр ребристого переводника 5 превышает диаметры корпуса забойного двигателя 1, шарнирной муфты 4 и удлинителя 6, но меньше диаметра передвижного центратора 8,Компоновка работает следующим образом.Перед спуском компоновки в скважину устанавливают на ней передвижной центратор 8...

Номер патента: 1735567

Опубликовано: 23.05.1992

Авторы: Билецкий, Гафтуняк, Коцкулич, Сенюшкович, Тершак

МПК: E21B 17/08

Метки: колонн, обсадных, секций, соединения

...воронки 7 выше этих отвер 5 стий не оказались зацементированными, впервую порцию тампонажного растворавводят любой из известных замедлителейсхватывания (например, НТФ, СВК), или после отсоединения колонны заливочных труб10 от воронки 7 их немного приподнимают ипроизводят интенсивную промывку с цельювымыва тампонажного раствора из этой зоны, После поднятия колонны заливочныхтруб из скважины в нее опускают верхнюю15 секцию, оборудовав первую осадную трубупатрубком 1 с замковыми элементами 3 и 4и кожухом 5, Допускают верхнюю секцию спромывкой и проверяют правильность захода патрубка 1 в воронку 7 по увеличению20 давления жидкости.При правильной посадке производятразгрузку веса обсадной колонны на величину разрушения срезных штифтов 6....

Номер патента: 1735568

Опубликовано: 23.05.1992

Авторы: Кутаркин, Левина, Мансуров

МПК: E21B 21/02

Метки: вертлюг

...40, уплотнительную манжету 41, серьгу 22, шарнирно связанную с хомутом 20 посредством стяжного болта 21.Взаимосвязь ствола 2 вертлюга с корпусом, емкостью 7 нижнего уплотнительного устройства 6 вертлюга выполнена через промежуточную (переходную) гайку 25 и гайку 42. Вертлюг работает следующим образом.Вертлюг перед началомбурения скважины присоединяют к элементам талевой системы и в буровой вышке соосно оси скважины. Ствол 2 вертлюга соединяют с рабочей трубой (квадратной штангой), нижний конец которой соединяют с бурильной колонной, несущей на конце буровое долото. Подвод 37 вертлюга соединяют с буровым рукавом от стояка нагнетательной линии буровых насосов. 5 10 15 20 25 30 35 40 45 50 55 При бурении скважины рабочую жидкость (буровой...

Номер патента: 1735569

Опубликовано: 23.05.1992

Авторы: Арциховский, Голоденко, Лисковский, Лотовский, Сысков, Шандровский, Яремийчук

МПК: E21B 31/00

Метки: забоя, скважины

...уплотнительный элемент 7 выполнен из эластичной резины соответствующей твердости, а его,форма выбрана из условий самоуплотнения при на1735569 40 45 50 55 личии перепадов давления и деформации резины. Такое конструктивное выполнение уплотнительного элемента обеспечивает свободный спуск и подъем устройства при отсутствии перепада давления от работающего струйного аппарата.В нижней части корпуса 8 размещен шламоуловитель, состоящий из кожуха 11 с коронкой 12 и защелками 13. В полости кожуха 11 размещен сменный сборник 14 с фильтром 15 в верхней части, Для обеспечения обслуживания при разборке и очистке, сборник 14 и фильтр 15 жестко соединены между собой.Устройство для очистки забоя скважины работает следующим...

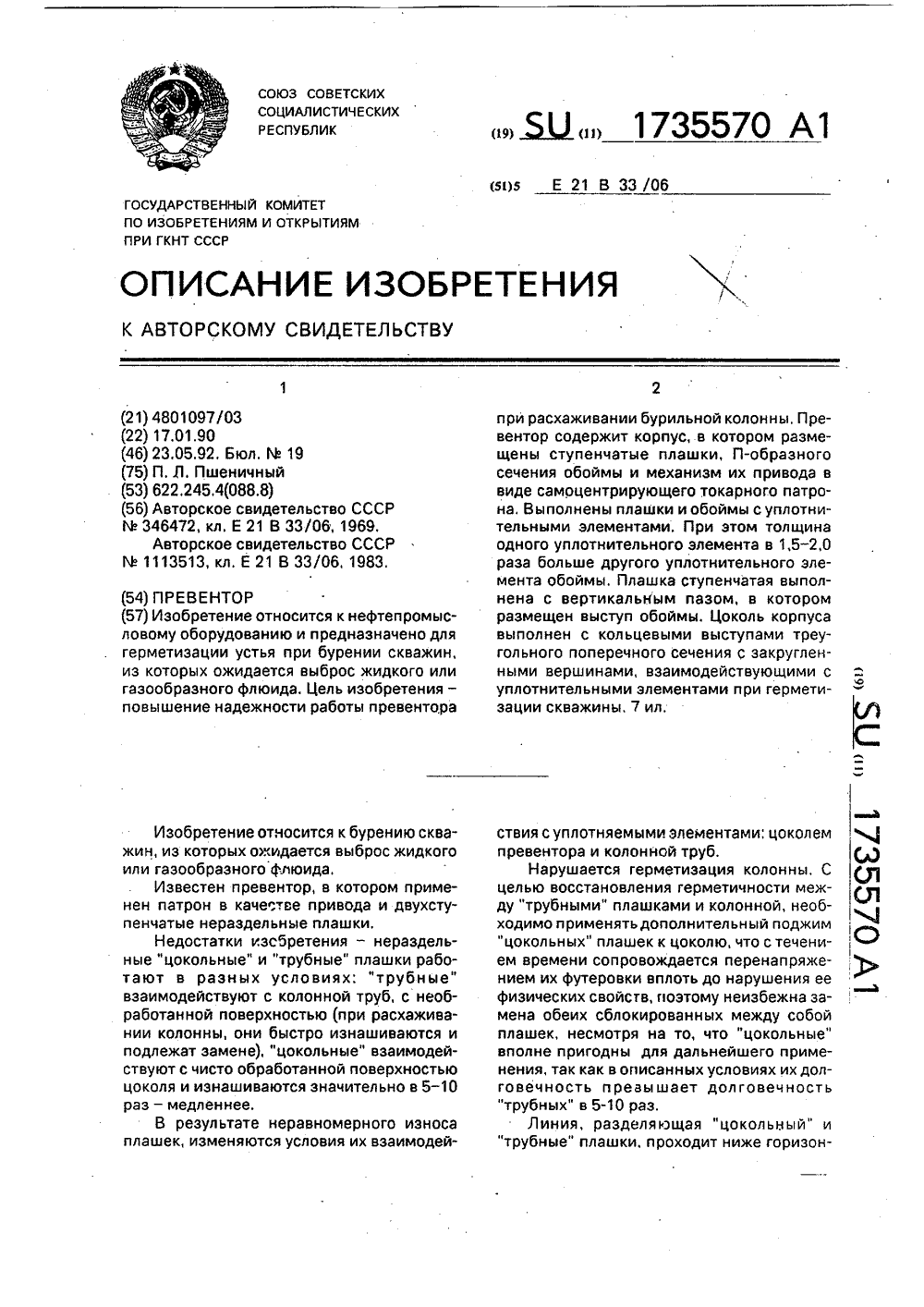

Номер патента: 1735570

Опубликовано: 23.05.1992

Автор: Пшеничный

МПК: E21B 33/06

Метки: превентор

...зубчатой рейки, чем одновременно достигается возможность максимального подъема "трубной" или."глухой" плашки, благоприятно влияющего на снижение перекоса зубчатой рейки при герметизации скважины,К фронтальной части патрона, на выточку 1.6 насаживается и крепится плашечный картер 12.0 с полостью 12,1, в которой заключены цокольные плашки 7,2 - 7,3, На днище картера 12.0 содержится цоколь 12,2 с лабиринтными закругленными на вершинах кольцами 12,3, каналы для промывочной среды 12.4 и резьбовые отверстия для шпилек 12.5,Картер 12,0 к корпусу 1.0 патрона крепится винтами 13.0.В фланец 5.0 посажены шпильки 14.0, предназначенные для посадки на них очередного объекта обвязки устья скважины. В проходном отверстии превентора - колонна труб...

Номер патента: 1735571

Опубликовано: 23.05.1992

Авторы: Вахитов, Сафиуллин, Халявкин

МПК: E21B 33/13

Метки: скважин, тампонажа

...3 установлен подпружиненный 4 и плавающий 5 поршни со сменным штуцером 6, причем плавающий поршень 5 жестко связан, с помощью планок 7, пакетом дисковых скребков 8 для активной очистки фильтра 3 от фильтрационной корки за счет колебательных процессов. Кроме того, снаружи, коаксиально корпусу 1, установлен предохранительный кожух 9, образующий с ним кольцевую полость Г, а в верхней части кожуха выполнены радиальные отверстия 10 для отвода фильтрата.Цилиндрический фильтр 3 установлен с зазором коаксиально корпусу 1 с помощью нижней втулки 11 с упором и верхней втулки 12 с седлом 13, На седло 13 устанавливается направляющая потока, выполненная в виде установленных по оси устройства и направленных вверх конусов 14, штока 15 и втулки 16 с...

Номер патента: 1735572

Опубликовано: 23.05.1992

Авторы: Блинов, Гнатусь, Карагодин, Мачулис, Нефедов, Пономарев, Шербич

МПК: E21B 33/138

Метки: облегченный, раствор, тампонажный

...Ао,зЯз,о 04), Она содержится в породе в виде кристаллитов, которые реагируют с Са(ОН)2 и, возможно, стоберморитовой группой, образуя водныечетырехкальциевые алюмосиликаты(С 4 АЯНх), которые фиксируются на рентгенограммах линиями 5,24; 2,87; 3,49, и тобермориты, близкие к аморфным, Увеличениеаморфных гидратных новообразованийприводит к увеличению прочности и ри изгибе затвердевшего цементного теста и способствует уменьшению сроковсхватывания.Состав и свойства образующихся гидросиликатов зависят от количества введеннойдобавки и температуры. Введение 20 - 30 добавки оказывается достаточным для образования низкоосновных гидросиликатовкальция, что способствует сокращению сроков схватывания при достижении достаточно высокой прочности...

Номер патента: 1735573

Опубликовано: 23.05.1992

Авторы: Караваев, Крысин, Носкова, Поздеева, Щелчков

МПК: E21B 33/14

Метки: скважин, цементирования

...возможность перевода в исходное транспортное положение при подъеме на поверхность после изоляции каверны или при спуске для изоляции нижележащих каверн без подъема на поверхность. Благодаря тому, что к подвижной втулке ниже седла под шар жестко закреплена труба, на нижнем конце которой снаружи установлена направляющая втулка с открытыми продольными пазами на наружной поверхности, а также благодаря тому, что в нижней асти полого цилиндрического корпуса установлен направляющий стакан, который жестко соединен с направляющей втулкой кожухом, причем на трубе между подвижной втулкой и направляющим стаканом размещена пружина, обеспечивается в процессе работы сжатие пружины и, как следствие, продольное перемещение подвижной втулки вниз, в...

Номер патента: 1735574

Опубликовано: 23.05.1992

Авторы: Городнов, Кошелев, Кощеев, Офицерова, Павлов, Рыскин

МПК: E21B 33/138, E21B 43/22, E21B 43/32 ...

Метки: месторождений, нефтяных, разработки, состав

...СвНв)+С-, где В -С 1 о - С 1 в, и солянокислая соль жирных аминов марки ГИПХ(ЙИН 2 НС 1, где й - С 1 оС 1 в), содержащих 500 активного вещества;в качестве хлорсодержащего вещества(ХСВ) - хромкалиевые квасцы ХКК), отходы хромнатриевых квасцов (ОХК), содержащие2,7-5,0 отрехвалентного хрома, и бихроматкалия (БХК).Готовят 0,1-1,0%-ные растворы полиак 5 риламида на воде, моделирующей преснуюи минерализованную (сточную, пластовую)воды, с суммарным содержанием солей -хлористого натрия, кальция и магния - 0,34;13, 120 и 240 г/л, 1%-ные водные растворы10 ХКК и ОХК, 1%-ный солянокислотный растворБХК с добавкой восстановителя - неионогенного ПАВ марки СНО и 0,0001 - 10 -ные водные растворы катионного ПАВ.Данные. составы готовят путем последо 15...

Номер патента: 1735575

Опубликовано: 23.05.1992

Авторы: Замараев, Иванов, Лукьянов

МПК: E21B 49/08

Метки: испытателя, пакер, пластов

...зубчатая цанга 5, контактирующая с корпусом5 1 по его зубчатой повеохности 6. В верхнейчасти корпуса 1 установлен верхний шток 7,связанный с корпусом шлицевым соединением 8. Между верхним штоком 7 и корпусом1 установлено реле времени двустороннего10 действия, содержащее герметичную камеру 9с рабочим агентом (тормозной жидкостью),расположенную под разделительным поршнем 10. В камере 9 расположены поршень,связанный с корпусом 1, и поршень, связан 15 ный с верхним штоком 7 и имеющий дроссель11, осуществляющие гидравлическую связьмежду корпусом 1 и колонной труб через верхний шток 7. В верхнем штоке 7 выполненорадиальное отверстие 12, а в корпусе 1 -20 радиальные отверстия 13, Радиальные отверстия 12 и 13 с уплотнлтельным выступом14,...

Номер патента: 1736345

Опубликовано: 23.05.1992

Автор: Евстифеев

МПК: E21B 21/00, F04F 5/10

Метки: гидронасос, наддолотный, эжекторный

...составе компановки бурильной колонны эжекторный гидронасос спускают в скважину и подают в зону работы долота Б через центральный канал 2 промывочнуюжидкость.Одновременно часть промывочной жидкости из центрального канала 2 попадает в наклонные подводящие каналы 3 и через сопла 4 подводится к смесительным камерам 5, откуда она поступает в пространство А над эжекторным гидронасосом, При этом за счет эжектирующей способности струй жидкости, движущихся в смесительных камерах, промывочная жидкость с содержащейся измельченной породой транспортируется по соединительным вертикальным каналам 6 из зоны Б и выбрасывается в зону А, Прямолинейная форма каналов 3 и 6 обеспечивает минимальные потери на гидравлические сопротивления.После выхода...

Номер патента: 1737094

Опубликовано: 30.05.1992

Авторы: Котляров, Кузьменко, Марков

МПК: E21B 7/00

Метки: бурения, буровой, вертикальной, вращения, выработки, механизм, подачи, радиальных, скважин, станок

...обеспечивает взвешенное состояние твердых частиц выбуренной породы в промывочной жидкости, предварительно залитой в вертикальную скважину. Включается шламовый насос 27, который закачивает промывочную жидкость с твердыми частицами выбуренной породы и нагнетает ее в гидроциклон 30, где происходит разделение суспензии: шлам (твердые частицы выбуренной породы) поступают в шламосборник 33, а очищенная промывочная жидкость - в емкость 29 и из нее снова в вертикальную скважину,Когда плашки 47 дойдут до конца окон 39 распределительный блок 45 подает дав- ление в гидроцилиндр 43, одновременно сообщив дополнительный гидроцилиндр 44 со сливом. В результате этого плашки 47 под действием пружин возвращаются в исход 5 10 15 20 25 30 35 40 45 50 55 ное...

Номер патента: 1737095

Опубликовано: 30.05.1992

Авторы: Егоров, Имаев

МПК: E21B 10/02

Метки: буровой, снаряд

...8 выполнен открытым и с грибовидной головкой 12 с радиальными 13 и осевыми 14 каналами, Корпус 2 выполнен с продольными каналами 15, расположенными между центральным осевым каналом 4 и наружной поверхностью 16 корпуса 2 с возможностью сообщения ниппельной полости 3 с пространством 17 между породоразрушающими резцами 6.Снаряд работает следующим образом.При работе снаряда образующийся керн по каналу 4 и керноприемной трубке 8 поступает внутрь колонковой трубы, где складируется выше головки 12, конусная форма которой отклоняет кернк внутренней поверхности колонковой трубы и препятствует его выпадению в процессе подъема ин1737095 3 г струмента из скважины. Разветвленная система каналов в теле керноприемной трубки8 и в ее головке 12,...

Номер патента: 1737096

Опубликовано: 30.05.1992

Авторы: Логинов, Соколов, Стеклянов, Торгашов

МПК: E21B 10/08

Метки: долото, одношарошечное

...в виде ответных друг другу поверхностей на корпусе и шарошке и узел фиксации шарошки на цапфе.Недостатком данного долота является сложность конструкции, а также ненадежность узла передачи нагрузки, обусловленная тем, что ответные друг другу поверхности на корпусе и шарошке имеют свободу относительного радиального перемещения, При этом, очевидно, возникающие пульсирующие нагрузки в процессе работ долота будут передаваться на узел фиксации шарошки и цапфе, снижая его долговечность, а следовательно, эффективность долота в целом. Цель изобретения - повышение эффективности одношарошечного долота за счет упрощения его конструкции и максимальной разгрузки цапфы,Поставленная цель достигается тем, что в одношарошечном долоте, содержащем...

Номер патента: 1737097

Опубликовано: 30.05.1992

Авторы: Герасимов, Гладких, Гойхман, Гриценко

МПК: E21B 21/08, E21B 21/14

Метки: бурения, продувки, процессе, режима, скважины

...этих объемов уменьшают подачу продувочного агента.На чертеже представлена блок-схема реализации данного способа,Механизм подачи продувочного агента . 1, например компрессорная установка, приводимый в действие регулируемым приводом 2, нагнетает продувочный агент в буровую штангу 3 через канал 4 и буровой инструмент 5 в забой, откуда продувочный агент совместно с захваченным буровым шламом поступает в затрубное пространство 6 и выносится через устье скважины на дневную поверхность, где с помощью блока 7 измеряется текущее значение механической скорости бурения, Выходной сигнал с блока 7 через усилитель 8 подается на запоминающее устрройство 9 и далее на блок запаздывания 10,Величина временного лага т равна времени прохождения...

Номер патента: 1737098

Опубликовано: 30.05.1992

Авторы: Ешимов, Иванников, Шмавонянц

МПК: E21B 25/00

Метки: двойной, колонковый, снаряд

...торцом керноприемной трубы 2 штоком 18.Керноприемная труба 2 оканчивается башмаком 19, а наголовник 8 - башмакомф20, взаимодействующими соответственно с выступами 5 и 4 долота 3, причем, средний диаметр башмака 20 равен среднему диаметру окружности, на которой размещены промывочные каналы 6 долота 3, а наружный диаметр башмака 19 равен внутреннему диаметру выступа 4. На торце башмака 20 имеются радиальные каналы 21, а выступ 5 долота 3 оснащен кернорвателем 22, В верхней части керноприемной трубы 2 под глухим торцом размещен обратный клапан 23 и выполнены наклонные кнаружи и к забою каналы 24, открытые в полость наголовника 8, В верхней части полости колонковой трубы размещен упорный кольцевой выступ 25,Устройство работает следующим...

Номер патента: 1737099

Опубликовано: 30.05.1992

Авторы: Мессер, Николаев, Павлов, Эдельман

МПК: E21B 25/14

Метки: кернорватель, рычажковый

...рыча)кок опрокидывается через окна обоймы и кольца наружу, что может привести к его слому и снижению выхода керна, особенно при подъеме съемного керноприемника. ю изобретения является повышежности кернорвателя.нная цель достигается тем, что в ом кернорвателе, содержащем обойму с окнами, размещенные в окнах на. осях подпружиненные рычажки и фиксирующее оси рычажков кольцо с окнами, установленное на внешней стороне обоймы вположении сов 1 ещения окон кольца с окнами обоймы, ширина окон кольца меньшеширины рычажка,.На чертеже показан рычажковый кернорватель, общий вид.Рычажковый кернорватель включаетобойму 1 с окнами 2, в которых размещенырычажки 3 с пружинами 4. Снаружи обоймыразмещено кольцо 5 с окнами 6. Ширинаокон 6 кольца меньше ширины...

Номер патента: 1737100

Опубликовано: 30.05.1992

Авторы: Димитращук, Лисканич, Огар, Олейник

МПК: E21B 31/00

Метки: отворачивания, скважине, труб

...оси которыхзакреплены в водиле,В верхней части водила 5 на осях 7 установлены двуплечие рычаги 8, над которыми установлен упорный подшипник 9. Висходном положении между подшипником9 и переводником 3 образован зазор. Рычаги 8 подпружинены относительно водила 5в радиальном направлении, Верхние плечирычагов 8 в исходном положении установлены над верхней торцовой поверхностью водила 5, а нижние плечи расположены впазах, которые выполнены в верхней частикорпуса 1.Планетарный редуктор, образованныйкорпусом 1 с шестерней "а", штоком 2 сшестерней "б" и сателлитами 6, оснащен 4упорными и радиальными подшипниками. 10, В исходном положении работа планетарного редуктора заблокирована рычагами8.Нижняя часть корпуса 1 оснащена ловильным резьбовым...

Номер патента: 1737101

Опубликовано: 30.05.1992

Авторы: Бабаниязов, Гичев

МПК: E21B 33/13

Метки: колонн, труб, цементирования

...следующим образом.Перед спуском обсадной колонны (например, кондуктора) в скважину ее башмак оборудуют эластичной манжетой, обеспечивающей разделение бурового и цементного растворов. Готовят цементный раствор. На верхний конец обсадной трубы наворачивают гибкий шланг, для этого один конец шланга снабжен небольшим вращающимся патрубком с необходимой резьбой, другой конец гибкого шланга крепится в приемном желобе, Затем производят спуск обсадной трубы, в скважину, при этом через устье в затрубное пространство. подают раствор по подводящему трубопроводу. Выходящий из внутренней полости обсадных труб буровой раствор сливается по гибкому шлангу в приемный желоб. При спуске обсадных труб происходит вытеснение бурового раствора из трубного...

Номер патента: 1737102

Опубликовано: 30.05.1992

Авторы: Абрамов, Безрукова, Дзетль, Егоров, Мариампольский

МПК: E21B 33/138

Метки: материал, мтц, тампонажный

...укрепление структурных связей в цементном камне при циклических прогревах за счет блокирования активных центров сформировавшихся кристаллов, препятствуя гидролизу продуктов гидратации при охлаждении системы до естественных температур в скважине (3- 40 С). Поэтому состав обеспечивает формирование термостойких гидратных фаз и1737102 19-25 19-25 2-5 Составитель Л.БестужеваРедактор А.Маковская Техред М.Моргентал Корректор Т;Малец Заказ 1875 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям, при ГКНТ СССР 113035, Москва, Ж, Раушская наб,. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 сохранение их основных показателей при длительном термоциклировании в условиях скважин,...

Номер патента: 1737103

Опубликовано: 30.05.1992

Авторы: Бережной, Каланчина, Табанина

МПК: E21B 33/138

Метки: газовых, колонн, скважин, уплотнения

...операций на скважине, Отсутствие утечек газа позволит сохранить от загазованности наземные строения и, прилеающую к ним местность. 5В табл.1 и 2 представлены результаты экспериментальных работ, Представленные данные позволяют сделать заключение о высокой эффективности способа, обусловленной низкой вязкостью, позволяющей 10 легко закачать раствор в скважину (табл.1), значительным снижением проницаемости соединений труб после обработки поверхности обсадных колонн и большим напряжением сдвига вяэкоупругого продукта, 15 обеспечивающего удержание его на стенках труб и внутри неплотных соединений (табл,2).Данные, представленные в табл.3, позволяют сделать заключение о снижении за трат на проведение ремонтных операций при ликвидации утечек...

Номер патента: 1737104

Опубликовано: 30.05.1992

Автор: Шарифов

МПК: E21B 43/00

Метки: газлифтной, работой, скважины

...значение дебитаскважины ограничивается нижним пределом допустимого расхода газа через устьевой регулятор, Например, для газлифтногокомплекса Самотлорского месторождениянижний прзедел расхода газа принимается252-5 тыс. м /сут, в зависимости от проходного диаметра штуцера на регуляторах, Зонымаксимального дебита определяют исходяиз услсвия 0 (ЬОН - изменение деЛО,ЗГИЗО бита нефти при изменении расхода рабочего газа ЬЧ при 1-м режиме), т.е. изменениерасхода рабочего газа на скважине продолжают до получения соотношенияизменениядебита нефти к изменению расхода рабоче- .Зб го газа, равного или меньшего нуля. В ходеисследований для каждого режима.замеряют расход рабочего газа Ч, дебит жидкостиС 1, давление Рг, температура Тг рабочего газа,...

Номер патента: 1737105

Опубликовано: 30.05.1992

Авторы: Ибрагимов, Курмашов, Раянов

МПК: E21B 43/00, F04B 47/00

Метки: давления, колонне, насосных, создания, труб

...на диаметрально противоположных сторонах дополнительного полого корпуса 1 и параллельно последнему. Цилиндры 11 в нижней части связаны с корпусом 1 на основании 13, Свободный нижний конец плунжера 12 соеди- . нен с фланцем 14 с помощью штыря 15, а фланец 14 в свою очередь прикреплен к планшайбе 16 посредством болтов 17,Для контроля за давлением в колонне НКТ на корпусе 1 установлен манометр 18, а для ограничения давления - предохранительный клапан 19. Всасывающие каналы 7 клапанной головки 6 соединены с коллектором 20, к которому прикреплен гибкий рукав 21, На освобожденном конце рукава 21 установлен приемный патрубок 22 с обратнымклапаном 23 и сеткой 24,Устройство для создания давления в колонне насосных труб работает...

Номер патента: 1737106

Опубликовано: 30.05.1992

Авторы: Бондаренко, Гончаров, Кузькин

МПК: E21B 43/10

Метки: колонны, посадки, фильтровой

...посадки фильтровой колонны; на фиг,4 - фаза перекрытия внешнеготорца головного фильтра: на фиг.5 - первая фаза подготовки к установке упора для удержания Фильтров; на фиг;6 - вторая фаза подгоговки к установке упора для удержания Фильтров, на фиг.7 - фаза установки упора для удержания Фильтров; на фиг.8- фаза извлечения внешней колонны, на фиг;9 - скважина в работе,Способ осуществляют следующим образам,В неустойчивых породах 1 бурят скважину 2 одновременно двумя колоннами бурильной установки 3 (например, установки лучевого бурения УЛБ) - внутренней колонной (шнековой) 4 и внешней (защитной) 5, оснащенными породоразрушающими инструментами - буровым долотом 6 и10 0,90 забойной коронкой 7 соответственно фиг,1). Бурение внешней колонной 5...

Номер патента: 1737107

Опубликовано: 30.05.1992

Авторы: Абрамов, Барьюдин, Кирбабин, Коган, Лукин

МПК: E21B 19/00, E21B 44/00

Метки: буровой, лебедки, машиной, электротормозной

...подсоединен к выходу датчика 10 скорости, а выход его подключен к второму входу блока 15 деления. Сельсинный командоаппарат 17 соединен через фазочувствительный выпрямитель 18 с четвертым входом регулятора 3 тока возбуждения.Система автоматического управления электротормозной машиной буровой лебедки работает следующим образом, .В исходном состоянии сельсинный командоаппарат 17 находится в нулевом положении, а сигналы на выходах узла 1 задания тока возбуждения равнь 1 и противоположны по знаку, При этом ток возбуждения электротормозной машины равен нулю.При снятии колонны 8 с клиньев на выходе датчика 7 веса появляется сигнал 07- Ь Огр, пропорциональный весу колонны бурильных труб, который поступает на задатчик 13 скорости....
