Многоветвевая колонна промышленного здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1636543
Автор: Жирков
Текст

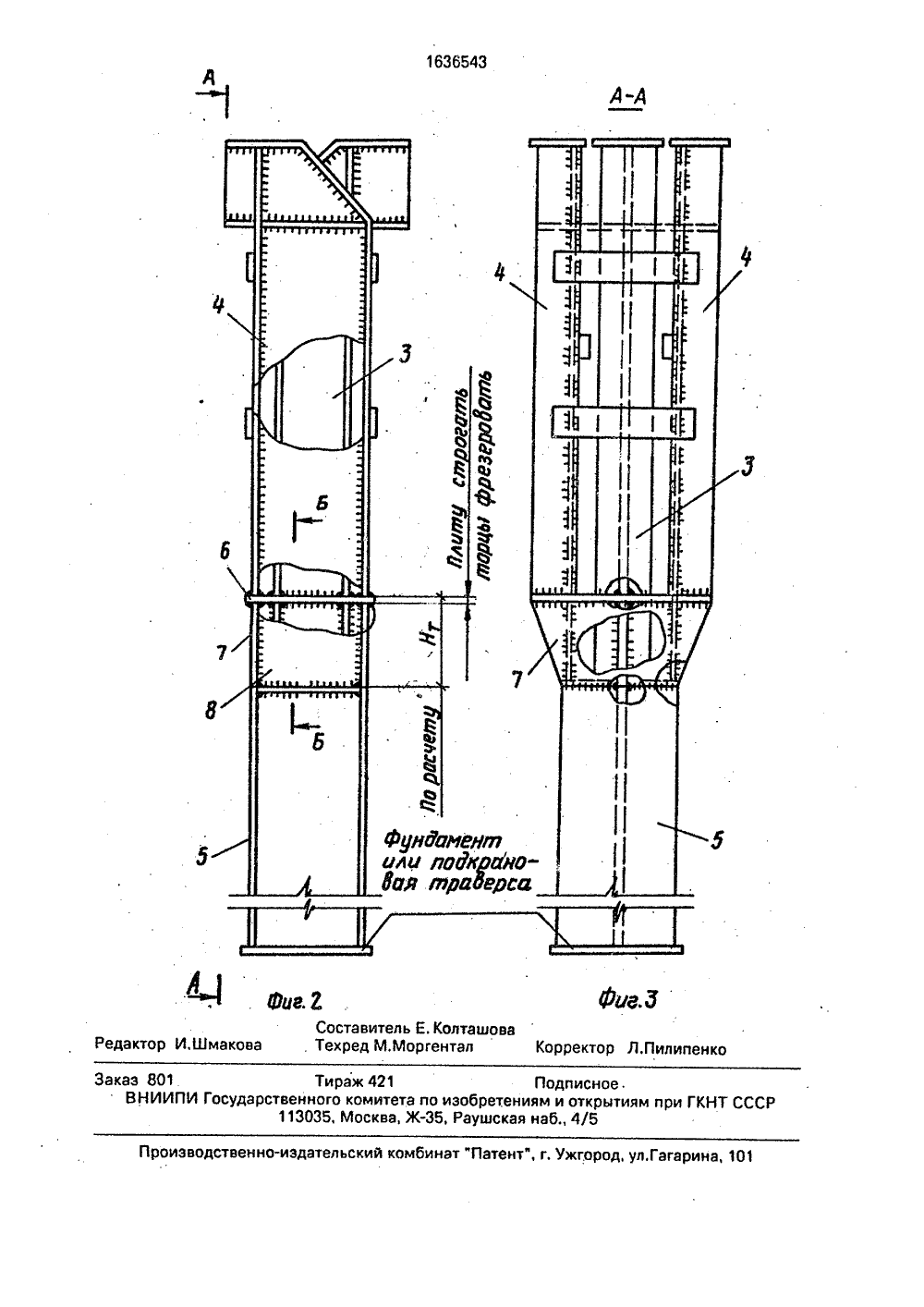

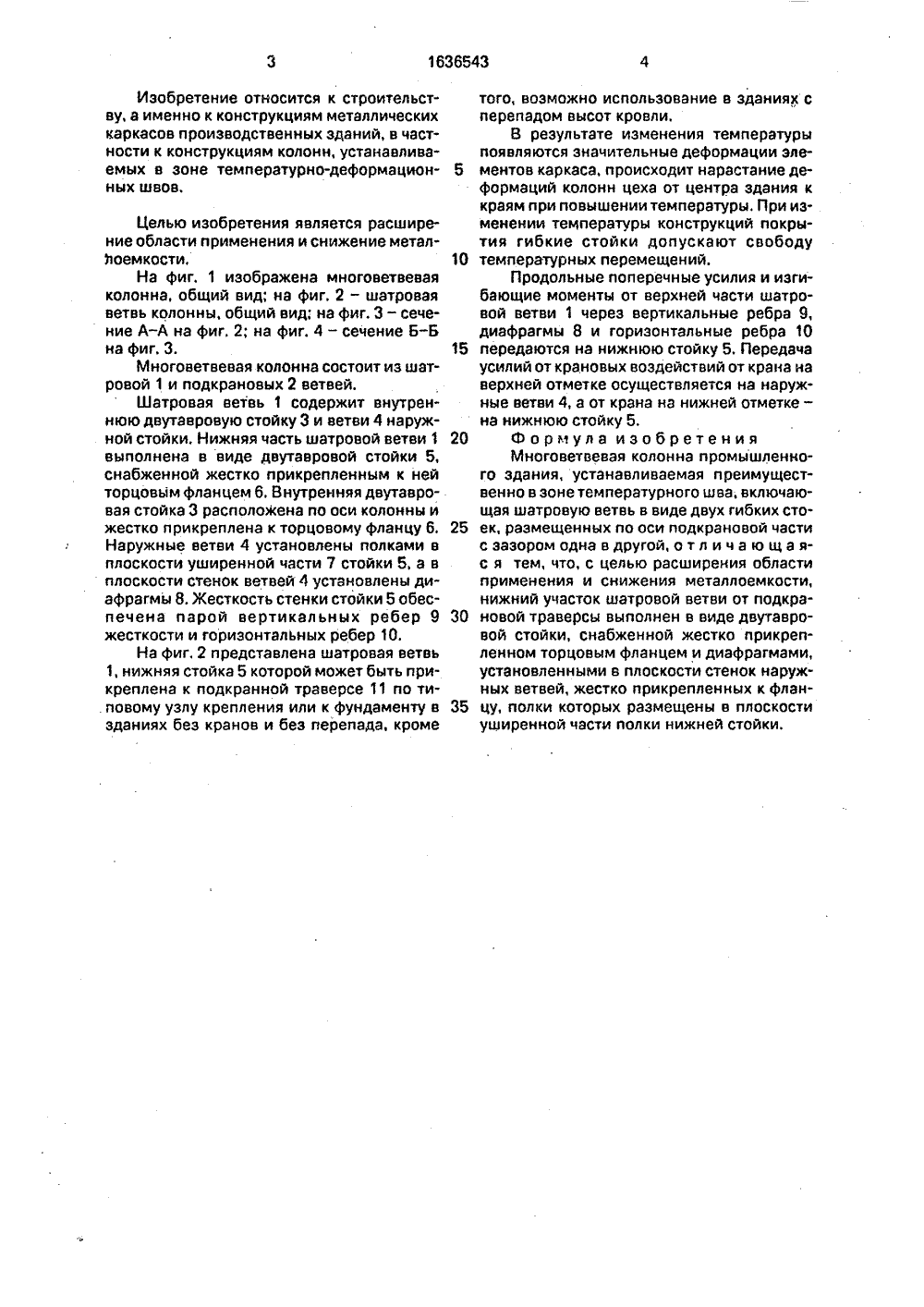

(5)5 И ИСАИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС(71) Государственный проектный институт(56) Авторское свидетельство СССРМ 1252443, кл, Е 04 В 1/24, 1984.(54) МНОГОВЕТВЕВАЯ КОЛОННА ПРОМЫШЛЕННОГО ЗДАНИЯ(57) Изобретение относится к строительству, а именно к конструкциям металлическихкаркасов производственных зданий, в частности к конструкциям колонн, устанавливаемых в зоне температурно-деформационныхшвов. Целью изобретения является расши.В 2 163654 рение области применения и снижение металлоемкости. Многоветвевая колонна промышленного здания состоит иэ шатровой ветви, в виде двух гибких стоек, размещенных по оси подкрановой траверсы с зазором одна в другой. Нижний участок шатровой ветви от подкрановой траверсы выполнен в виде двутавровой стойки, которая снабжена жестко прикрепленным торцовым фланцем 6 и диафрагмами 8. Диафрагма 8 установлена в плоскости стенок наружных ветвей и жестко прикреплена к фланцу 6. Полки наружных ветвей размещены в плоскости уширенной части полки нижней стойки, Жесткость стенки стойки обеспечена парой вертикальных 9 и горизонтальных 10 ребер, ЯИзобретение относится к строительству, а именно к конструкциям металлических каркасов производственных зданий, в частности к конструкциям колонн, устанавливаемых в зоне температурно-деформационных швов. Целью изобретения является расширение области применения и снижение металЪоемкости,На фиг. 1 изображена многоветвевая колонна, общий вид; на фиг. 2 - шатровая ветвь колонны, общий вид; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - сечение Б-Б на фиг. 3.Многоветвевая колонна состоит из шатровой 1 и подкрановых 2 ветвей.Шатровая ветвь 1 содержит внутреннюю двутавровую стойку 3 и ветви 4 наружной стойки, Нижняя часть шатровой ветви 1 выполнена в виде двутавровой стойки 5, снабженной жестко прикрепленным к ней торцовым фланцем 6. Внутренняя двутавровая стойка 3 расположена по оси колонны и жестко прикреплена к торцовому фланцу 6. Наружные ветви 4 установлены полками в плоскости уширенной части 7 стойки 5, а в плоскости стенок ветвей 4 установлены диафрагмы 8, Жесткость стенки стойки 5 обеспечена парой вертикальных ребер 9 жесткости и горизонтальных ребер 1 О.На фиг. 2 представлена шатровая ветвь 1, нижняя стойка 5 которой может быть прикреплена к подкранной траверсе 11 по ти. повому узлу крепления или к фундаменту в зданиях беэ кранов и беэ перепада, кроме того, возможно использование в зданиях сперепадом высот кровли.В результате изменения температурыпоявляются значительные деформации эле 5 ментов каркаса, происходит нарастание деформаций колонн цеха от центра здания ккраям при повышении температуры. При изменении температуры конструкций покрытия гибкие стойки допускают свободу10 температурных перемещений.Продольные поперечные усилия и изгибающие моменты от верхней части шатровой ветви 1 через вертикальные ребра 9,диафрагмы 8 и горизонтальные ребра 1015 передаются на нижнюю стойку 5, Передачаусилий от крановых воздействий от крана наверхней отметке осуществляется на наружные ветви 4, а от крана на нижней отметке -на нижнюю стойку 5,20 Формула изобретенияМноговетвевая колонна промышленного здания, устанавливаемая преимущественно в зоне температурного шва, включающая шатровую ветвь в виде двух гибких сто 25 ек, размещенных по оси подкрановой частис зазором одна в другой, о т л и ч а ю щ а яс я тем, что, с целью расширения областиприменения и снижения металлоемкости,нижний участок шатровой ветви от подкра 30 новой траверсы выполнен в виде двутавровой стойки, снабженной жестко прикрепленном торцовым фланцем и диафрагмами,установленными в плоскости стенок наружных ветвей, жестко прикрепленных к флан 35 цу, полки которых размещены в плоскостиуширенной части полки нижней стойки.1636543А-АСоставитель Е. Колташова едактор И,Шмакова Техред М,Моргентал Корректор Л.Пилипен каз 801 Тираж 421 Подписное. ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5Гагарина, 10ельский комбинат "Патент", г. Ужгорзводственно
СмотретьЗаявка
4392671, 17.03.1988
ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ ИНСТИТУТ "СИБПРОЕКТСТАЛЬКОНСТРУКЦИЯ"
ЖИРКОВ ВАСИЛИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: E04C 3/32
Метки: здания, колонна, многоветвевая, промышленного
Опубликовано: 23.03.1991
Код ссылки
<a href="https://patents.su/4-1636543-mnogovetvevaya-kolonna-promyshlennogo-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Многоветвевая колонна промышленного здания</a>
