E04B 1/345 — E04B 1/345

Номер патента: 662675

Опубликовано: 15.05.1979

Авторы: Анцыгин, Мухаметшин, Охотников

МПК: E04B 1/345

Метки: певматическое, сооружение

...тросов и ных нагрузках.верхней. точкой оболочки сооружения. Прохождение поддерживающих тросовНа фиг. 1 показано пневматическое со вантовой системы внутри сооружения иоружение при наличии избыточного давле-установление в центральной части сооруния воздуха под оболочкой, вид спереди 3 жения пневматической балки обеспечиваетна фиг, 2 - то же, план; на фиг, 3 - пнев уменьшение высоты опорных мачт на 15%,матическое сооружение в воэдухоопорном соответственно снижается стоимость изгорежиме, поперечное сечение; на фиг. 4 товления и монтажа сооружения,то же,при отсутствии избыточного давле 16 Предложенное сооружение позволяетния воздуха под оболочкой. также решить проблему удаления снега споверхности оболочки путем перевода соОболочка 1...

Номер патента: 667649

Опубликовано: 15.06.1979

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...горизонтального габарита оболочки.На фиг, 1 изображено описываемое воздухоопорное сооружение, план; на фиг. 2 - то же, поперечное сечение.На основании 1 установлены мягкая оболочка 2 с отверстиями 3 и жесткие стойки 4 с ветроулавливателями в виде конфузоров 5 и связывающих их с отверстиями 3 воэдуховодов б с обратными клапанами 7.Разогнавшись в конфузоре 5 предоблочкового ветроулавливателя, ветер, открыв клапан 7, проникает в сооружение и повышает в нем давление до своего воздействия на оболочку 2 снаружи.Это позволяет снизить постоянное избыточное давление в сооружении почти до веса оболочки (длительная прочность которой поэтому возрастает в 2-2,5 раза, а стоимость снижается на 30-50), а мощность и масса вентиляторов - на...

Номер патента: 670697

Опубликовано: 30.06.1979

Авторы: Арсеньев, Бейлин, Поляков, Попов, Фионичев

МПК: E04B 1/345

Метки: крепления, оболочки, пневматической

...этого устройневозможность поворота обзонтальной плоскости.Целью изобретения яповорота оболочки в гскости,Эта цель достигается тем, что устройстводля крепления пневматической оболочки,включающее опорный контур, установленНа фцг. 1 изображено устройство для10 крепления пцсвматцческоц оболочки; нафиг, 2 - пневматическая оболочка, продольный разрез,Устройство для крепления пневматической оболочки содержит опорный контур 1,15 установленный на фундаменте 2 посрсдством фиксирующего приспособления 3, стойки 4 с закрепленными на нцх подпружиненными роликами 5, и дорожки 6, взаимодействующими с роликами.20 Устройство работает следующим образом,Блоки монтируемого оборудования подают через шлюз 7, а размещение цх цод оболочкой обеспечивается краном...

Номер патента: 670698

Опубликовано: 30.06.1979

Авторы: Арсеньев, Поляков

МПК: E04B 1/345

Метки: консольное, покрытие

...линзообразной пневмооболочки 3 в поперечном направленни с помощью, например трособлочной системы, состоящей из троса б, реверсивной лебедки б и направляющего ролика 7, смонтированного на линзоооразной пневмооболочке 3.Трос 5 прикреплен к оболочке 4 и удерживается на линзообразной пневмооболочке 3 с помощью закрепленных на ней петель 8. К оболочке 4 также прикреплен натяжной трос 9.Работа. консольного покрытия осуществляется следующим образом.Вдоль строительных конструкций, например вдоль трибун, на земле раскладывают оболочку 4 дополнительного опорного контура, которую предварительно заполняют гелием, примерно на 25% от расчетного давления. По трибунам раскладывают линзообразную пневмооболочыу 3, крепят к опорному контуру 2 и...

Номер патента: 678153

Опубликовано: 05.08.1979

Авторы: Анцыгин, Осипенко, Охотников

МПК: E04B 1/345

Метки: пневматическое, сооружение

...безопасности пневматического сооружения с одновременным увеличением срока служ бы устройства. Формула изобретения 1, Пневматическое сооружение,включающее оболочку, установленнуюна основании, и систему подачи воздуха с вентилятором, воэдуховодами ивоздухораспределительным устройством,закрепленным на поверхности оболоч-ки, о т л и ч а ю щ е е с я тем,что, с целью повьпаения пожарной безопасности сооружения путем обеспеченияравномерного обтекания нагнетаемымвоздухом внутренней поверхности оболочки, воэдухбраспределительное устройство выполнено в виде сферическойцентральной части и усеченных конусообразных распределительных частей, которые соединены между собойи направлены меньшими основаниямивверх сооружения, причем...

Номер патента: 678154

Опубликовано: 05.08.1979

Авторы: Алексанян, Варданян, Мкртчян, Уликанян

МПК: E04B 1/345

Метки: арка, пневматическая

...арка общий вид; на фиг. 2узел 1, фиг. 1;на фиг, 3 - разрез А-А фиг. 1.Пневматическая арка имеет полую надувную цилиндрическую оболочку 1, одеваемые на нее дополнительные полы, надувные замкнутые элементы 2, соединяемые между .собой гибкой связью 3 например тросом) через специальные петли 4 и закрепляемые на анкерах 5, находящихся на основаниях 6. Цилиндрическая йолая оболочка заполняется воздухом через отверстие 7 и678154 шими обеспечивает более устойчивое состояние под воздействием нормальных сил, сокращает трудовые затраты на пересооружение арки (25) и позволяет сооружать пролеты с большей площадью и меньшим количеством цилиндрических оболочек. Формула изобретения 1. Пневматическая арка, включающая полую надувную цилиндрическую...

Номер патента: 679700

Опубликовано: 15.08.1979

Автор: Кульнев

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...основании 7 с приямком 8,Оттяжки 4 пропущены через нижниеблоки 9 у основания мачты 5, верхниеблоки 10 и закреплены н центре верхней части противовеса 11. Противовес 11 размещен в полости мачты 5и свободно подвешен на внутреннихконцах оттяжек 4. В верхней частимачты 5 расположены упоры 12 с амортиэаторами 13. У основания мачты 5на бетонном основании 7, в радиальном направлении расположены направляющие 14 для нижних блоков 9.Монтаж сооружения проводят в 30такой последовательности,В геометрическом центре основанияна бетонном основании 7 закрепляютмачту 5 с оголовком б, верхними блоками 10, упорами 12, амортизаторами13 и радиальными направляющими 14,на которых, н свою очередь, укрепляют нижние блоки 9. ПериФерийнуючасть 1 оболочки...

Номер патента: 688574

Опубликовано: 30.09.1979

Автор: Сливак

МПК: E04B 1/345

Метки: воздухоопорного, сооружения, шлюз

...сооружения, выполненный из мягких тканевых оболочек покрытия и арочный каркас 1.Недостатком такого шлюза является 15 большой вес его каркаса, малое расстояние между элементами которого продиктовано необходимостью уменьшения флаттера (полоскания) оболочек, сильно снижающего их несущую способность. 20Целью изобретения является уменьшение материалоемкости и облегчение веса шлюза. Эта цель достигается тем, что шлюз воздухоопорного сооружения имеет арочный каркас и мягкие оболочки покрытия выполнен с торцовыми арками, раскреплен- ными оболочками покрытия отрицательной гауссовой кривизны.На фиг. 1 изображен фасадго шлюза; на фиг. 2 - то же,Шлюз имеет торцовые аркиные между собой и с основани тыми мягкими гиперболическими об ми 3 и 4...

Номер патента: 690133

Опубликовано: 05.10.1979

Авторы: Маралов, Петровнин

МПК: E04B 1/345

Метки: пневматический, свод

...вертикальными пневмо-арками 2, к которому прикреплены, напри мер, клеепрошввными швами, пневмоарки1. По контуру свода укреплены в грунтанкера 3. Основание пневмоарок 1 с наружной и внутренней стороны огибает по-лоса ткани 4, прикрепленная снаружи кцневмоаркам 1 наглухо, а внутри - нарассоединяющиеся запоры 5. В среднейчасти полосы ткани выполнены прорези 6с шагом, соответствующим расположениюанкеров 3. И проушины анкеров 3, продетыхв прорези 6 полосы 4, установленажесткая газовая труба 7.Снаружи свод имеет эластичное нокрытие 8, прикрепляемое.к тканевому,чехлуяневмоарок 2, а по периметру -к полосе4 с помощью рассоединяющихся запоров8 Воздухонагнетатель 9 подает сжачий 50воздух в анкерные трубы 7, откуда он поступает через штуцеры...

Номер патента: 696120

Опубликовано: 05.11.1979

Авторы: Асатов, Искандаров, Куралов, Юсупов

МПК: E04B 1/345

Метки: крепления, оболочки, пневматической

...4 с анкерной тягой 5. Последняя взаимо;вяза20 15 формула изобретения 3 .6961на с несущей основой 6 (фундамент, грунт;отдельные цементные блоки),Крепится пневматическая оболочка кнесущей основес Йримененниемпреплагаемого приспособления следующим образом.Кромку пневматической оболочки, выполненной в вийе прошивного "кармана,пропускают в полость втулки 2 черезразрезанную по ее образующей щель, Затем в карман закладывают вставной стержень 1 круглого или трубчатого сечения.и присоединяют несущие "серьги" 3 посредством штыря 4 с анкерной тягой 5, Анкерная тяга взаимодействует с несущейосновой 6.После окончания подготовительных работ в оболочку подают воздух и возводятее до проектного (рабочего) положения.."- . При этом растягиваюшее усилие...

Номер патента: 706503

Опубликовано: 30.12.1979

Авторы: Бугаев, Гайдаров, Принц

МПК: E04B 1/345

Метки: оболочки, пневматической, стабилизации

...посредством распорок 5; пневмвти70 ческую оболочку 6, расположенную внутри контура рам, наполненную газом 7 под давлением; связи 8, обьединяющие рамы в продольном направлении, и шлюзы для сообщения с внешней средой.Пневматическая оболочка передает внутреннее давление на ригели и стойки рамы, выгибая их наружу, Для противодействия этому верхний ригель усилен вантом и работает совместно с ним как шпренгельная балка, нижний ригель уравновешивается отпором грунта, стойки же, являясь более короткими, воспринимают это давление самостоятельно, работая на изгиб как однопролетные балки с жестко закрепленными концами.Таким образом, утепленная оболочка 6 непосредственно с вантами и распорками не соприкасается, оставляя их открытыми, При...

Номер патента: 708027

Опубликовано: 05.01.1980

Авторы: Бейлин, Наумов, Поляк, Поляков, Синкевич, Туркельтауб

МПК: E04B 1/345

Метки: оболочке, перекрытия, проема

...блоки 13, огибаемые канатами трособлочной системы, связанной с при.водом 7, Вставка 2 может быть снабжена несколькими парами накладок из электромагнитного материала, расположенных на краях створок вставки 2 и отделенных друг от другаизолирующими прокладками, Меняя полярностькакой. либо пары накладок можно получитьотверстие в требуемом месте вставки междуее створками,Края створок могут быть соединены с несколькими приводами 7 посредством трособлочной системы, обеспечивающими раздвижение и сдвижение створок в необходимом месте,Работа устройства происходит следующимобразом. В секциях 4 вставки поддерживаетсяизбьггочное давление с помощью системы,газонаполнения, например, ветиляторной установки (на чертеже не показано), Величина...

Номер патента: 723065

Опубликовано: 25.03.1980

Авторы: Анцыгин, Миловидов, Навроцкий, Охотников

МПК: E04B 1/345

Метки: конструкции, пневмокаркасной, соединения, узел

...позволяетосуществить равнопоочное соединение путемвыбора необходимой прочности, конфигуращьи ч плошади перемычек,Рорчуле изобретения 1. Узел соединения пневмокаркаснойконструк ци и, включающи й торцовый и поперечные эластичные цилиндрические элементы с внутренним избыточным атмосферным давлением, о тли аюци йсятеч, что, с целью повышения прочности игерметичности соединения, узел снабженэластичными перемычками, прикрепленными опнич из своих концов не торцовочэлементе, а другим - на поперечном, причем соединяемые элементы сопряжены почасти поверхности поперечного элементас образованием двухслойной диафрагмы,2, Узел по и. 1, о т л и ч е ю щ и йс я теч, что, с целью обеспечения возможности перемещения соединяемых элементов, перемычке...

Номер патента: 724661

Опубликовано: 30.03.1980

Авторы: Борский, Ритерман

МПК: E04B 1/345

Метки: оболочки, пневматической, упаковки

...подготовленную площадку по ширине в несколько слоев, складывают по длине к центру и сворачивают в рулон, после чего производят увязку 1 Ц,Недостатком данного способа является повышенная трудоемкость. невматические цилиндрические камерыт быть отдельными, а также являтьсяью сворачиваемой пневматической обои,мо ча упаковки пневительных конст. то 1 м, что оболочо слоев, сворачи- анспортабельный Известен такжматических оболочрукций, заключаюку складывают в нвают и увязываюрулон 121.Недостаткомиется повышенная т е способ ек стро щийся в ескольк т в тр о Использование предлагаемого способпаковки снижает трудоемкостьработ. и Формул бре вестного способарудоемкость. а изо КИ 1 ПНЕВ сворач 1 й руло м, что,олочкуа цилин вобожд авлени Способ...

Номер патента: 734357

Опубликовано: 15.05.1980

Авторы: Анцыгин, Саргаев, Тодышев

МПК: E04B 1/345

Метки: пневматическое, сооружение

...и оборудованную окнами 2.Рама 3 окна закреплена с внутренней сто 2 р роны сооружения на отворотах 4 оболочки 1с помощью шаговой шнуровки 5 или любым другим способом. Створка окна 6 расположена с наружной стороны сооружения и соединена с рамой 3 посредством штырей 7через геремтизирующее уплотнение 8, выполненное, например, из губчатой резины. На штыри 7 надеты пружины 9, зафиксированные двумя общими скобами 10 и упирающиеся в шайбы 11. Каркас створки 6 обтянут светопрозрачным элементом 12 (например покрь 1 т оргстеклом). Скобы 10 связаны меж-ду собой упругими элементами 13 и имеют прорези под штыри 7. Над окном к оболочке 1 закреплен фартук 14, предохраняющий окно от стока осадков.При рабочем давлении внутри сооружения пружины 9...

Номер патента: 744081

Опубликовано: 30.06.1980

Авторы: Андриенко, Асатов, Вознесенский, Искандаров, Петровнин

МПК: E04B 1/345

Метки: пневмокаркасное, сооружение

...разрез А - А на фиг. 1; на фиг. 4 - вид по стрелке Б на фиг. 3; на фиг. 5 - узел крепления арки к тенту.Пневмокаркасное сооружение включает тканевый тент 1, пневматические арки низкого давления 2, плоские тканевые торцы 3 с встроенными воротными заполнениями 4, гибкие связи 5, обеспечивающие продольную устойчивость сооружения и прикрепленные в отдельных точках к тканевому козырьку 6 над въездными устройствами с торцов сооружения, входной шлюз 7.Тканевые парные полосы 8 прикреплены с внутренней стороны тента 1. Арки 2 снабжены ребрами 9, установленными в уровне диаметральной плоскости арки с двух сторон, которые связаны с помощью гибких регулируемых связей 10 с тканевымп полосами 8. При наполнении арок воздухом до рабочего давления...

Номер патента: 767302

Опубликовано: 30.09.1980

Авторы: Грузинов, Фионичев

МПК: E04B 1/345

Метки: изменения, оболочки, пневмоопорной, размеров

...при,установке ее на основание максимального диаметра, на фиг. 2 - то же приустановке на основание меньшего диаметра, на фиг. 3 - сечение А-А нафиг, 2.Способ изменения размеров пневмоопорной оболочки заключается в том,что на оболочке 1, снабженной свнутренней и внешней стороны меридиальными рядами петель 2, обрАзуют меридиальную складку 3, краякоторой фиксируют в требуемом положении при помощи каната 4, пропущенного через петли 2,В зависимости от размеров складки крепление ее к внутренней стороне оболочки может быть осуществлено одним из способов, показанныхна фиг. 3,767302На внутренней и внешйейсторонахоболочки 1 располагают по два рядамеридиально расположенных петель 2.Через петли 2 двух рядов пропускают канат 4, который поочередно...

Номер патента: 767303

Опубликовано: 30.09.1980

Авторы: Васильков, Печановская, Симвулиди, Суворкин

МПК: E04B 1/345

Метки: конструкция, тентовая

...На фиг, 1 схематически изображена предлагаемая тентовая конструкция, общий вид; на фиг. 2 - схема расчета на действие вертикальной нагрузки.Тентовая конструкция имеет жесткий или гибкий каркас 1, на котором закреплено гибкое полотнище 2, пригруженное сверху грузовыми элементами 3.Форма каркаса определяется архитектурно-функциональными требованиями.В зависимости от формы каркаса 1 выбирается форма грузового элемента 3; в частности, для прямоугольного каркаса, он может быть выполнен в виде прямолинейного бруса. Прикрепление грузового элемента к полотнищу может быть вьполнено на клею, при помощи застежек, или любым. другим способом. Вес грузового элемента и величина прогиба полотнища выбираются таким образом, чтобы усилие растяжения...

Номер патента: 771267

Опубликовано: 15.10.1980

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...оболочку, вентиляторы и воздуховоды, снабжено перфорированными емкостями, установленными на оболочке и связанными воздуховодами с вентиляторами. На фиг. 1 изображено предлагаемое воздухоопорное сооружение, план; на фиг. 2 - то же, поперечный разрез. Воздухоопорное сооружение имеет мягкую оболочку 1, вентилятор 2 и воздуховоды 3,Воздухоопорное сооружение снабжено емкостями 4, установленными на оболочке 1 и связанными воздуховодами 3 с вентилятором 2. В стенках емкостей 4 выполнены отверстия 5.Подаваемый в емкости 4 вентилятором 2 по воздуховодам 3 воздух с большой скоростью выходит из отверстий 5; сдувая падающие снежинки с оболочки 1. Отсутствие на мягкой оболочке снегапозволит снизить избыточное давление в воздухоопорном сооружении. Это...

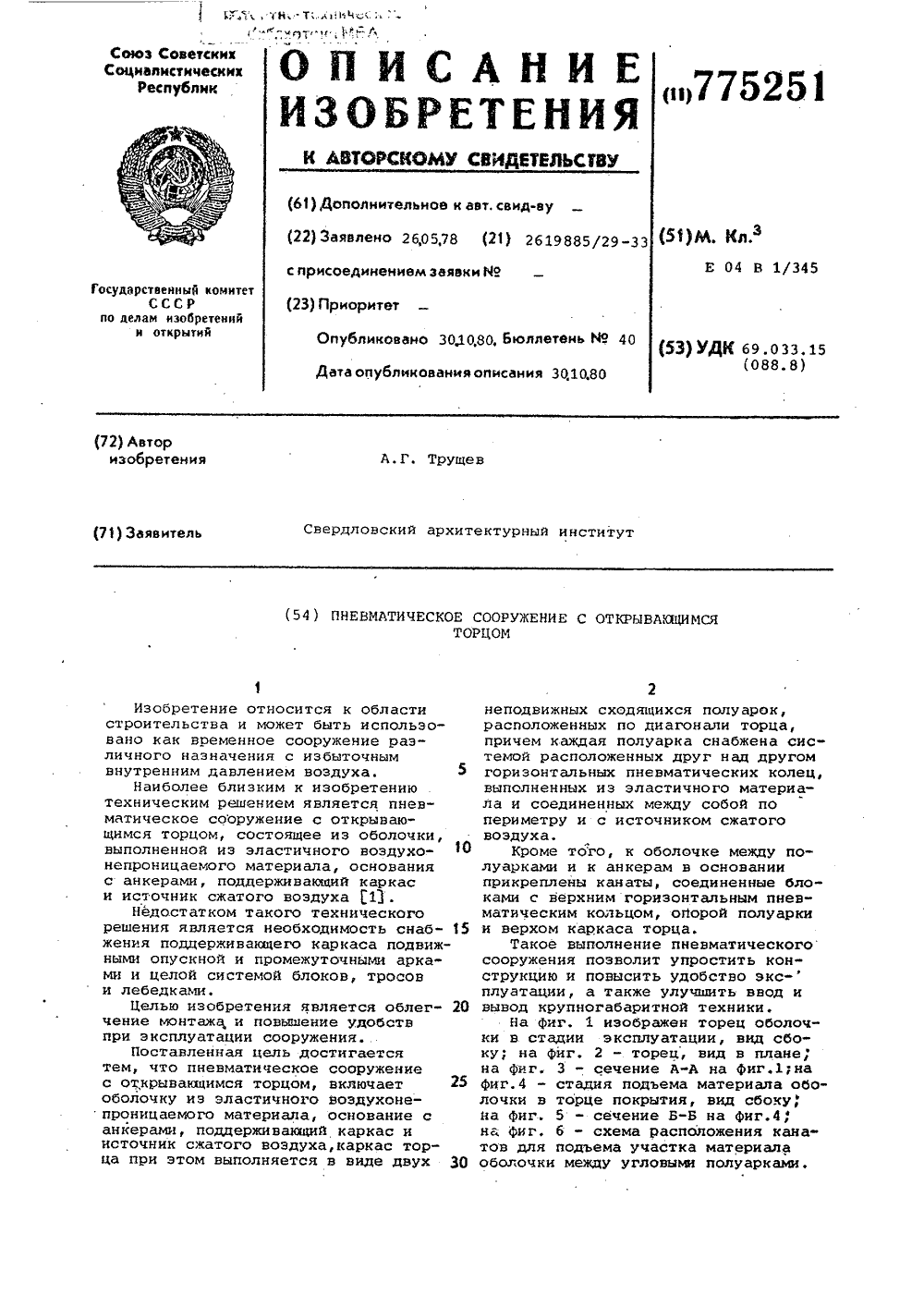

Номер патента: 775251

Опубликовано: 30.10.1980

Автор: Трущев

МПК: E04B 1/345

Метки: открывающимся, пневматическое, сооружение, торцом

...колец, расположенных другнад другом по вертикали и соединенных между собой по периметру.Кольцевая структура подъемника 7обеспечивает компактное складываниеконструкции в спущенном состоянии,а при заполнении сжатым воздухомплавный подъем вдоль направлякщейполуарки 4. Материал нижнего угла 5торца оболочки прикреплен к верхнему кольцу 8 пневмоподъемника 7,В сложенном состоянии пневмоподъемник находится на основании сооружения у нижнего кольца 9 или в кольцевой нише 10 опоры 11 угловой полуарки4. Для защиты подъемника 7 от атмосферных осадков ниша 10 закрываетсяфартуком 12, аналогичным известнойконструкции фартука по периметру оболочки . Для подъема нижней части материала оболочки в торце 3 междуполуарками 4 применяют два капроновыхканата...

Номер патента: 775252

Опубликовано: 30.10.1980

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...размещены продольнаяоболочка и силовые растяжки, силовыерастяжки установлены под продольной оболочкой с зазорами и образуютс торцовыми оболочками замкнутый силовой контур,На фиг,1 изображено воздухоопорное сооружение с частично снятой продольной оболочкой, план; на фиг.2то же, продольное сечение; нафиг.З - сооружение, поперечное сечение,Воздухоопорное сооружение содержит между сферическими торцами 1 изсинтетической ткани продольную цилиндрическую оболочку 2 и продольные силовые растяжки 3 иэ стальных тросов.Силовые растяжки 3 установлены под продольной оболочкой 2 с зазорами 4 и своими концами присоединены к поперечным силовым канатным поясам 5, ф юкаймпяющим края торцов 1.Оболочка 2 усилена в поперечномнаправлении арматурой 6 и...

Номер патента: 775253

Опубликовано: 30.10.1980

Авторы: Асатов, Искандаров, Салимсаков, Юсупов

МПК: E04B 1/345

Метки: воздухоопорное, покрытие

...прорези 7. Полость 8 дросселирующего устройства сообщена через центральный канал 9 хвостовика 10 несущей серьги 11 с коллектором сжатого воздуха. Серьга прикрепляется к полотнищу оболочки при помощи двух накладных профилированных дисков 12, фигурной шайбы 13 и гайки 14, По периферии диски стянуты между собой дополнительными крепежными элементами типа болт-гайка 15,16,Для регулирования расхода воздуха пода- о ваемого к дросселирующему устройству, имеется вентиль 17.Дросселирующие устройства на оболочке установлены такимобразом, что их щелевые прорези направлены от 15 вершины воздухоопорного покрытия к его основанию.Очистка покрытия от снега происходит следующим образом.Как только начинает выпадать снег, 2 О включают компрессор 5 и подают...

Номер патента: 777165

Опубликовано: 07.11.1980

Авторы: Татарников, Ткачев

МПК: E04B 1/345

Метки: конструкция, пневматическая

...общего Блида пневматической, конструкции с шахматным расположением связанных и разделенных воздушной прослойкой участков двуслойной оболочии; на фиг, 2 - то же, с сотовым расположением участков.Пневматическая конструкция имеет оболочку 1, вентильное устройство 2,и элементы,крепления 3, расположенные в приконтурной части оболочки, Оболочка 1;выполнена из многослойного эластичного материала, например, состоящего из пленок 4, б, контуры,которых скреплены между собой герметично сплошным швом 6, Внутренние прилегающие поверхности пленок, имеют контактно связанные участки, ограниченные лроимущественно дугами окружностей, например гипоциклоидной 7 и круглой 8 форм, и разделенные,воздушной прослойкой участки 9 кольцеобразной формы,...

Номер патента: 783428

Опубликовано: 30.11.1980

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...с водоводами. 30 На фиг. 1 изображен Фасад воздухоопорного сооружения, на Фиг, 2 вентилятор с воздуховодом, общий вид.Воздухоопорное сооружение содержит вентилятор 1 с воздуховодом 2, в котором установлены лопатки 3 и Форсунки 4, соединенные водоводом 5 с водяным насосом 6, связанным с артезианской скважиной 7.Лопатки 3 завихряют поток воздуха, нагнетаемого в воздуховод 2 вентилятором 1, Поэтому впрыснутая в этот поток форсунками 4 вода разбивается на столь мельчайшие капельки, что успевает на протяжении длины воздуховода 2 полностью испариться.Удельная теплота парообразования воды настолько велика /2,5 МДж/кг, что ее испарение в воздухе в весовом соотношении 1:100 охладит его на 25 С. Расход энергии на перекачку воды насосом 6 из...

Номер патента: 796342

Опубликовано: 15.01.1981

Авторы: Брандт, Вознесенский

МПК: E04B 1/345

Метки: воздухоопорная, оболочка

...по технической сущ 1 О ности к данному изобрете 15 тю является воздухоопорная оболочка, выполненная из тонкопленочных элементов, соединенных между собой 2, аНедостатком известной воздухоопорной15 оболочки является то, что она выполняется из элементов различной формы и размеров, а торцовая часть не имеет математического го определения, что существенно затрудня ет технологию изготовления и не дает возможностя полностью автоматизировать процесс.(1 ель изобретения - повышение коэффициента использования объема подоболочнм го пространства и технологичности изготовления конструкции.Поставленная цель достигается тем, что в воздухоопорной оболочке, выполнен ной из тканепленочных элементсв, соединенных между собой, поверхность оболочки...

Номер патента: 808611

Опубликовано: 28.02.1981

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорного, сооружения, шлюз

...по авт.св. Р 654765, о т л и ч а ю " Однако из-за неплотного соприкосновения краев шторы и тента такогошлюза между ними просачивается воздух.Цель изобретения - повышение герметичности шлюза,Указанная цель достигается тем,что шлюз воздухоопорного сооруженияснабжен адгезионными застежками, размещенными на поверхности контактакраев шторы и тента.На фиг.1 изображен Фасад предлагаемого шлюза; на фиг,2 - разрез А-Л на Фиг.1; на фиг.3 - узел контакта боковых краев шторы и проема.Проем 1 в тенте 2 шлюза заполненмягкой шторой 3, снабженной понизу горизонтальным жестким цилиндром 4.По поверхности контакта тента 2 с мягкой шторой 3 установлены застежки 5 типа "репейник", иглы б которого присоединены к тенту 2. при опускании цилиндра.4...

Номер патента: 808612

Опубликовано: 28.02.1981

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорного, сооружения, шлюз

...шлюза). Цель изобретения - уменьшение нагрузок на шлюз.Укаэанная цель достигается тем, что в шлизе воздухоопорного сооружения оболочки покрытия отрицательнойгауссовой кривизны перФорированы н в 30 каждом отверстии установлены обратные клапаны.На фиг.1 изображен шлюз с частичным вырезом оболочек, общий вид; на Лиг.2 - то же, поперечное сечение.Юлюз включает торцовые арки 1, раскрепленные гиперболическими оболоч ками вращения - продольной 2 и боковыми 3. В оболочках выполнены отверстия 4, перекрытые обратными клапанами 5. Шлюз связан с главной оболочкой 6 воздухоопорного сооружения переходником 7.Боковой ветер, открыв клапан 5 (Фиг.2 слева), беспрепятственно проникает в шлюз и, по меньшей мере, нейтрализует разрежение в нем, возникающее...

Номер патента: 808613

Опубликовано: 28.02.1981

Авторы: Татарников, Ткачев

МПК: E04B 1/345

Метки: конструкция, пневматическая

...между собой каналами 9, расположенными друг между другом рядами или смещенными в шахматном порядке и снабженными дополни- З 5 тельным вентильным устройством 10. Элементы 8 имеют выпуклую поверхность, например, сферической, линзообразной и т.п. Формы.Пневматические элементы 8 с кана лами 9 образованы эластичными пленками 11 и 12, контуры которых герметично скреплены между собой, например, общим швом 6, а по внутренним поверхностям - контактными связями в виде участков 13 гипоциклоидной Формы, ограниченных диаметральными контурными линиями элементов 8. При этом пленки 4 и 5 совмест-.но с пленками 11 и 12 образуют замк- у нутые полости 14 и 15, снабженные вентильными устройствами 2 и 16.Пленки 11 и 12 образуют пневматические...

Номер патента: 815185

Опубликовано: 23.03.1981

Авторы: Анцигин, Маралов, Охотников, Петровнин, Хрущев

МПК: E04B 1/345

Метки: арка, пневматическая

...участки полосы в промежутках между пневмоэлементами не пересекались между собой. Хомуты 6 устанавливаются на арке через определенное расстояние, напримср, через 2 м.Соединение гибкой полосой 7 пневмоэлементов 1 производится также при изготовлении многоветвевой арки, когда пневмоэлементы накачаны воздухом и изогнуты до рабочего положения. Вследствие этого соединительная гибкая полоса 7 обеспечивает создание заданной кривизны арки.Устройство работает следующим образом.На монтажной площадке в соответствии с разметкой плана сооружения устанавливают опорные башмаки 5, Основания пневмоэлементов 1 арок устанавливают в опорные башмаки 5. Пневмоарки прикрепляют к оболочке сооружения (тенту), например, поместив арку в специальный карман и...

Номер патента: 815186

Опубликовано: 23.03.1981

Автор: Спивак

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...сооружение содержитмягкую оболочку 1 с отверстиями 2, заполненными клапанами, внутренняя часть 3 которых жестко соединена с наружной мастью 4, насаженными на шарнир 5.Наружная часть 4 клапанов тяжелее 5 внутренней 3, поэтому при малом избыточном давлении в сооружении (в расчетном режиме работает один вентилятор) клапаны опущены и закрывают большую часть отверстий 2. Выход воздуха из сооружения невелик.При проветривании сооружения включают второй вентилятор. Повысившееся внутреннее избыточное давление поднимает наружную часть 4 клапанов почти до гори815186 иг,У зонтального положения. Выход воздуха из сооружения через полностью открытые отверстия 2 резко возрастает.Если во время проветривания налетит сильный ветер, то давление в...
