E02B 7/42 — сегментные или секторные затворы с горизонтальной осью

Номер патента: 608876

Опубликовано: 30.05.1978

Авторы: Комаров, Хованский

МПК: E02B 7/42

Метки: гидротехнического, затвор, сооружения

...затвором,При необходимости маневрированием за.твором (полной или частичном открытии илизакрытии) в емкость, защищенную теплоизо 0 ляцией 5, через ввод 6 подается из источника9 рабочей среды, например магистральногопаропровода или передвижной котельной, через систему трубопроводов с задвижками 8теплоноситель - пар. Быстрый нагрев вызы 5 вает увеличение параметров емкостей, например увеличение длины ног сегментного затвора обратного типа, и образование просветамежду уплотнением 3 и подвижной частью -пролетным строением 2.При необходимости более быстрого охлаждения стенок емкости возможно устройство дополнительного ввода и вывода, например для воды, забираемой из водовода или водопровода.На фиг. 3 представлен сегментный затвор, отличающийся...

Номер патента: 620528

Опубликовано: 25.08.1978

Авторы: Атшабаров, Жулаев

МПК: E02B 7/42

Метки: воды, каналах, уровня

...стопорным болтом 7 и опирается другим концом на поплавок 8. Поплавок 8 расположен в камере 9 гидроусилителя,имеющего водослив 10, соединенный трубопроводом 11 с верхним бьефом 12Входное отверстие трубопровода 11 имеет сороудерживающую решетку 13, выходное - перекрывается клапаном 1 связанным штоком 15 через коромысло 16 на шарнирной опоре 17 с поплавковым датчиком 18, фиксируемым болтом 19 на штоке 20. Поплавковый датчик 18 размещается в следящей камере 21, свя3 6205 ванной с нижним блефом 22 отверстием 23. Гидроусилитель 24 закрывается крышкой. 25.Устройство работаетследукщим обрВ- эсмеПоложение криволинейного затвора 2 определяется, уровнем воды в камере 9 гидроусилителя 24, который определяетФя расходом, поступающим по трубопро.воду...

Номер патента: 643582

Опубликовано: 25.01.1979

Авторы: Марчук, Сергеев, Шедрин

МПК: E02B 7/42

Метки: затвор-регулятор

...3 и сдвинуты н сторону нижнего бьефа относительно напорной грани щита 4. На раме закреплены плоский щит 4, перекрывающий пролет водовода, и цилиндрическая водонаполняемая емкостьпротиновес;5, сйабженный питающим трубопроводом б, сливнымн 7, и воздухоныпускными 8 отверстиями. Для управления режимом опорожнения емкости имеются клапан 9 и поплавковый датчик 10.Устройство работает следующим об- разом.Вначале клапан 9 открыт и вода по питающей трубе б заполняет емкость-противовес 5. Противовес рассчитывается таким образом, что рас" четный подпор создается при переливе воды через щит, при этом противовес, помещенный в нижней части рамы,б 43582 Формула изобретения ирак 7.1 ЦНИ 981 3 Подписно Патент, г,Ужгород, ул.Проектная,Фили а служит,...

Номер патента: 653330

Опубликовано: 25.03.1979

Авторы: Крошнев, Сергеев

МПК: E02B 7/42

Метки: затвор

...сроком и без обратного ската,Затвор 1 включает металлическиеФермы 2, соединенные с напорной гранью3, имеющей защитно-направляющий козырек 4, снабженный уплотнительными 16 валиками 5. Полуцилиндры 6, закрепленные на оси 7 вращения, оснащены огра- ничителями 8 н эластичными диафрагмами9, закрепленными по двум продольнымабразующим 10.Полуцнлиндры 6, заполненные рыбой,поворачиваются вокруг оси 7 в сторону верхнего бьефа, скользя цнпнндрической поверхностью и ограничителями.8 по уплотнительным вращакуцимся ваф ликам 5. Поворотом на 180 осуществляется перевод рыб с нижнего бьефа вверхний, после чего рыба самостоятельно выходит, В случае нежелания осво3 . 6533304бодиться, выход рыб: стимулируется эла номена горизонтальная ось, с...

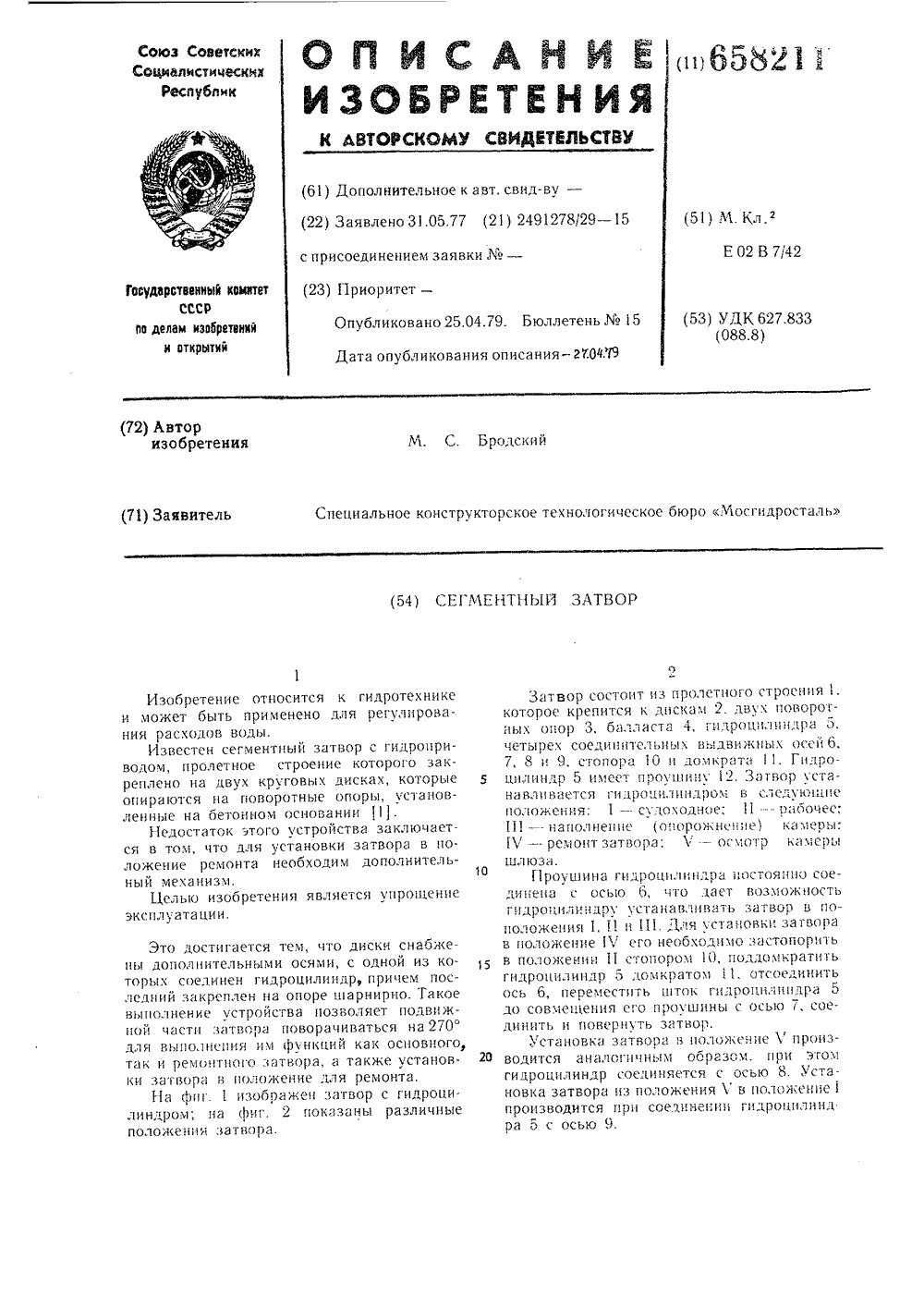

Номер патента: 658211

Опубликовано: 25.04.1979

Автор: Бродский

МПК: E02B 7/42

Метки: затвор, сегментный

...состоит из пролетного строения 1, которое крепится к лискам 2. двух поворотных ОНО) 3, балласта 4, Гилроцлинцз д,чстырех соедицитсльцы., Выдвижных осей 6, 7, 89, стопора О и крат 1. Гидроцилинлр 5 имеет проушину 2. Затвор устзНЯВлВяется Гилроциллром В с,елеюа:е положения: 1 - . сх лоходнос; 1. -- рзоочес;111 -- наполнение (Опорожнение) камеры. Ъ - ремонт затвора; 7осмотр кзмсрышлюза.Г 1 роушина гилроцилинлрз постоянно соединена с осью 6, что Лает возможность ГлрОНлилру устасв,цВать зятВОр В поНОложец 1, 11 и 111.,ля стяновки зявора в положение Ъ его необходимо застопорить В полокении 11 стоОрОх 10, полломкратигь гидроццлиндр 5 ломкратом 1, отсоединить ось 6, переместить шток гилроцилцндрз 5 Ло совмецеция его проушины с осью , сое-...

Номер патента: 685753

Опубликовано: 15.09.1979

Авторы: Архангельский, Глинянов, Филоненко

МПК: E02B 7/42

Метки: бьефе, воды, гидротехнического, сооружения, уровня

...бьефом и снаруеьым выпускным отв сво для автомати -я уровня воды вого сооружения,инематическимеханизмом с присообщенной сбженной регулиерсти ем 1 ,а- ей ниестро Цель иэдежн остиствияЭто дозоччой емккин ематичмеханизмо обретения - попутем увеличени при грув н поплавок, с подъемным стигается тем,ости установлески связанныйзатвора,2 тройст тема ш к и пр 1 покана фиг,ывающаякость,ст во длания уро анос вид; свя ую е стро лироРУ опл ав з ическо содер авт ом ня во ре10 15 20 25 30 Устройство дчя автоматического регулирования уровня воды верхнего бьерна работает следующим образом.По достижении в верхнем бьете ми - нимального уровня, с которого начинается регулированив заданном диапа - зоне, вода иэ верхнего б,ефа через датчик-в одосли...

Номер патента: 687167

Опубликовано: 25.09.1979

Авторы: Бочкарев, Рохман

МПК: E02B 7/42

Метки: авторегулятор, гидравлический

...волоподача, следовательно, через входное отверстие 17 вода поступит в шахту 15 и по закону сообщающихся сосудов займет заланнуо отметку горизонта воды, как и в отводе канала. 11 оплавок - захватчик 14 погружен в волу, ватерлиния которого находится на отметке горизонта отвода (выталкивающая сила, действующая ца поплавок-з адатчик4, ура вновеше на весом послед.него с учетом силы натяжения троса 13, соединенного посредством блоков 12 с поворотным лотком 6). По мере повышения уровня воды в реке выше минимального горизонта водоподача в отвод канала увеличится. Поплавок-задатчик 14 всплывает в шахте5, сила натяжения троса 13 уменьшится и поворотный лоток 16 ввиду его эксцентричности повернется в сторону шахты 9.Расход питающей трубы 18,...

Номер патента: 809087

Опубликовано: 28.02.1981

Авторы: Коренев, Сергеев, Щедрин

МПК: E02B 7/42

Метки: бьефах, жидкости, регулятор, уровня

...со стороны емкости больше, чем со стороны бьефа.На фиг. 1 схематически изображен регулятор в закрытом положении при регулировании справа налево; на фиг. 2 - то же в закрытом положении при регулировании слева направо,Регулятор включает в себя щит 1, прикрепленный в средней части к горизонтальной оси 2 вращения и рабочую :кость 3, образованную двумя подвижно связанными между собой створками 4, одна из которых подвижно связана с нижней частью щита, а другая - подвижно связана с полкой 5, жестко закрепленной с оереговыми устоями.Подача воды внутрь емкости и отток из нее регулируется золотниковым распределителем 6, состоящим из рабочей камеры 7 и собственно золотника 8, жестко связанного с поплавком 9, расположенным в поплавковой камере 10....

Номер патента: 809092

Опубликовано: 28.02.1981

Авторы: Коренев, Сергеев, Щедрин

МПК: E02B 7/42

Метки: бьефа, верхнего, регулятор, уровня

...регулятор работает следующим образом.При повышении уровня воды в верхнем бьефе поплавок 7 перемешается вверх и вдавливает мембрану 8 внутрь. При этом мембрана 10 открывает клапан выпускного отверстия 11. В результате под действием гидростатического давления перегородка вдавливается внутрь, вытесняя воду из емкости, и происходит открытие затвора до тех пор, пока не восстановится заданный уровень. В случае понижения отметки уровня верхнего бьефа против заданной клапан 12 открывает отверстие 13 и вода начинает поступать в емкость 6, одновременно происходит закрытие клапана 12. Гидро- статическое давление на створку 2 со стороны емкости 6 увеличивается, и происходит прикрытие затвора до тех пор, пока уровень не восстановится.Для...

Номер патента: 810880

Опубликовано: 07.03.1981

Авторы: Власов, Кабулбеков, Моршнев

МПК: E02B 7/42

Метки: воды, гидросооружении, регулированияуровней

...причем тяга может быть выполнена гибкой и с переменной длиной.На фиг. 1 изображен продольный разрезустройства при минимальных уровнях воды в канале; на фиг. 2 - то же, при максимальных уровнях воды в канале.Устройство содержит водоизменяющийзатвор 1 с горизонтальной осью вращения2 и объем воды 3, Внутри затвора на гиб 5 кой тяге 4, пропущенной через ролик 5 ивыходящей наружу, размещен цилиндрический поплавок б. Для монтажа и демонтажа поплавка б предусмотрена крышка 7.Постоянные перепады уровней воды обеспечиваются следующим образом.При минимальном горизонте воды в верхнем бьефе и закрытом затворе момент вращения затвора вокруг горизонтальной осиравен И=А.та, где 6 - масса всего устройства, а - плечо момента вращения. В...

Номер патента: 866035

Опубликовано: 23.09.1981

Авторы: Атшабаров, Жулаев

МПК: E02B 7/42

Метки: бьефа, уровня

...размещенные по высоте сливные отверстия 14. Оголовок 15 гибкого шланга 8 перекрывается клапаном 16, связанным штоками 17, 18 и коромыслом 19, установленным на опоре 20, с поплавком 21. Поплавок 21 размещен в камере 22, сообщающейся с нижним бьефом 23 отверстием 24. Боковой колодец 5 соединен с нижним бьефом 23.Устройство для регулирования уровня бьефа работает следующим образом.866035 Формула изобретенияб 7 0 Составитель Т. Вострова Техред А. Бойкас Корректор Г. Решетник Тираж 696 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. ЮрковецкийЗаказ 8020/45 При отклонении уровня нижнего бьефа 23 от...

Номер патента: 973696

Опубликовано: 15.11.1982

Авторы: Ващенко, Селезнев, Старцев, Тохтасьев

МПК: E02B 7/42

Метки: гидротехнического, затвора, шарнир

...элемент 6. Щеки 7 установленына оси 8 сегмента 1 и зафиксированыкольцами 9, Щеки 7 соединены междусобой стяжными болтами 10, которыепроходят через удлиненные отверстия11 в поворотном элементе 6. Удлиненные отверстия могут быть выполнены3 97 и в щеках 7. Выступы 12, выполненные на щеках 7, взаимодействуют с направляющими 13 на поворотном элементе 6. Шарнир крепится опорой 3 к устою сооружения, а поворотным элементом,6 к несущему порталу затвора (не пока" заны) .Шарнир работает следующим образом.11 ри действии нагрузки, сжимаюцей главные несущие порталы сегментного затвора, поворотный элемент 6 через вкладыш 5 передает давление на сегмент 1, который всей плоскостью опи" рается на опору 3. Щеки 7 благодаря удлиненным отверстиям 11 не...

Номер патента: 1006583

Опубликовано: 23.03.1983

Авторы: Горелик, Демидов, Евстратов, Залькиндсон, Селезнев, Яппу

МПК: E02B 7/42

Метки: высоты, гидросооружениях, действующих, затвора, пролетного, строения, увеличения

...дополнительной гидростатической нагрузки.Целью изобретения является. снижение трудоемкости работ.Цель достигается тем, что наращивание дополнительных секций пролетного строения производится с его нижней кромки. На чертеже изображен затвор, продольный разрез.Затвор состоит из пролетного строения1, основных опорных шарниров 2, дополнительной секции 3 пролетного строения шарниров 4 дополнительной секции, расположенных на ногах 5 пролетного строения 1.Способ осуществляется следующим образом.Приподнимают пролетное строение 1, 10 затем производят наращивание дополнительной секции 3 с нижней кромки пролетного строения 1. После этого присоединяют дополнительную секцию 3- к ногам 5 пролетного строения при помощи шарниров 4.Дополнительная...

Номер патента: 1048032

Опубликовано: 15.10.1983

Автор: Александров

МПК: E02B 7/42

Метки: автоматической, гидросооружений, наносов, промывки

...7 через верхний клапан с затвором 13.При превышении уровня воды в отстойной камере 1 поплавковый датчик 14, воздействуя через рычаг на нижний клапан пневмораспределителя 8, соединяет нижнюю емкость затвора 13 с источником сжатого воздуха и часть жидкости вытесняется по трубопроводу в верхнюю емкость, вследствие чего закрывающий момент уменьшается и затвор приоткрывается, а уровень воды понижается до заданного. Если уровень воды уменьшается, то поплавковый датчик 14, воздействуя своим весом через рычаг на верхний клапан пневмораспределителя 8, соединяет нижнюю емкость затвора 13 через пневмораспределитель 7 и сжатый воздух выходит в атмосферу, а вода самотеком из верхней емкости поступает в нижнюю емкость, закрывающий момент...

Номер патента: 1104199

Опубликовано: 23.07.1984

Автор: Пейсахович

МПК: E02B 7/42

Метки: гидротехническим, затвором, маневрирования

...фиксаторы 2.Недостатком этого устройства являетсянизкая надежность установки затвора вследствие невозможности его дожима под напором.Цель изобретения - повышение надежности установки затвора путем обеспеченияего дожима при посадке на порог и удержания на пороге.Эта цель достигается тем, что устройствоснабжено коромыслом, к которому прикреплены концы тягового элемента, и фиксаторомштанги, установленным на траверсе, причемтяговый элемент запасован под блокамитраверсы и над уравнительным блоком.На чертеже изображено предлагаемоеустройство, общий вид.Устройство для маневрирования гидротехническим затвором содержит затвор 1,соединительный узел 2, штангу 3, упор 4штанги, уравнительный блок 5 и фиксатор 6.На штангу 3 надета траверса 7 с...

Номер патента: 1198150

Опубликовано: 15.12.1985

Автор: Савин

МПК: E02B 7/42

Метки: затвор, сдвоенный, сегментный

...шарниры 6 смонтированы ниже водовода 8 на бычках 11 ниши 12, ниже дна 13 водовода. 8.При полном открывании затвора формируется высокоскоростной поток 14.Маневрирование верхней секцией 1 затвора производится гидроцилиндром 15, а нижней секцией 2 - гидроцилиндром 16. Гидроцилиндры смонтированы над нишей 17 верхней секции 1, причем шток гидроцилиндра 15, установленного шарнирно на раме 18, связан шарнирно непосредственно с верхней секцией 1, а шток гидроцилиндра 16, жестко закрепленного на раме 18, связан с нижней секцией 2 посредством шатуна 19, ползун 20 которого размещен в пазу, образованном вертикальными направляющими 21. Уплотнения 22 затвора крепятся к закладным частям уступов 23, а межсекционное горизонтальное уплотнение 24...

Номер патента: 1234517

Опубликовано: 30.05.1986

Авторы: Редченко, Рябцев

МПК: E02B 7/42

Метки: затвора, опорный, сегментного, шарнир

...Тираж 641 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. Петрова Заказ 2707/35 Изобретение относится к механическому оборудованию гидротехнических сооружений и может быть использовано в качестве опорных шарниров для сегментных затворов больших пролетов, а также в других областях техники, где применяются поворотные порталы значительных пролетов.Цель изобретения - повышение надежности за счет равномерного распределения нагрузки на подшипники.На фиг. 1 изображен опорный шарнир 10 сегментного затвора, разрез по плоскости цапф; на фиг. 2 - то же, вид в плане,Опорный шарнир состоит из опорной проушины 1,...

Номер патента: 1250611

Опубликовано: 15.08.1986

Автор: Александров

МПК: E02B 7/42

Метки: гидросооружений, наносов, промывки

...и отсутствуют наносы,то уровень в поцлавковой камере 2датчик; цацосов находится в одинаковой отметке с уровнем в отстойной камере 1, поэтому поплавковый клапан 7выпускное отверстие 6 не закрывает ивода це поступает через патрубок 14и поплавковую камеру 13 фиксаторцогоустройсгва, Поплавковый привод 8 своим весом открывает верхний клапанпцевиораспределителя, 12, через который происходит связь с затвором датчика 9 уровня воды через пневиораспределитель 10,При заборе воды в систему до момента заипеция датчика наносов, расположенного во 1 -м створе отстойнойкамеры 1, затвор поддерживает заданный уровень воды (Н ) с помощью поплавкового датчика 9, пцевмораспределителя 10, связанного с источником сжатого воздуха через верхний...

Номер патента: 1418402

Опубликовано: 23.08.1988

Авторы: Кондратюк, Рокачев

МПК: E02B 7/42

Метки: затвора, опорный, поворотного, шарнир

...13 к устою 4 и ,концевой части 9 затвора 10.Опорный шарнир работает следующим образом.30При переводе затвора 10 из нерабочего (фиг, 1) в рабочее положение(фиг, 2) к нему прикладывают подъемную силу, в результате полка 11 скользит по внутренней поверхности трубы 2,35 При этом давление от затвора 10 передается через, стенку 8 и полку 11 балки 7, трубы 2 на устой 4, Во время работы затвора 10 уплотнение 12 предотвращает засорение опоры 1 и поворотного элемента б. Разборка опорного шарнира производится следующим образом. После отсоединения прижимных планок 13 уплотнение 12 снимается, затвор 10 поднимается на угол, больший максимального угла поворота затвора в рабочем положении (фиг. 3).Полка 11 балки 7 выводится из зацепления с трубой...

Номер патента: 1483010

Опубликовано: 30.05.1989

Авторы: Атшабаров, Кислинский, Тулебаева

МПК: A01G 25/00, E02B 7/42

Метки: воды, каналах, уровня

...уровня воды в каналах работает следующимобразом,Известная конструкция обеспечиваетвысокую точность регулирования приподдержании заданных уровней воды ввегетационный период, Однако в периодпервоначального затопления рисовыхчеков открытие авторегуляторов, подвешенных к одному оросителю, происходит одновременно, что рассредотачивает поливной ток и удлиняет времязатопления чека, Это приводит к подъему минералиэованных грунтовых вод,что оказывает губительное влияниена всходы риса, Форсированное же затопление сначала одногс (нескольких),а затем поочередно остальных чековсоздает "пресную подушку" в зоне аэрации ( смыкание поверхностных и грунтовых вод происходит не путем подня-тия грунтовых вод, а за счет нисходящего тока воды с...

Номер патента: 1491948

Опубликовано: 07.07.1989

Авторы: Атшабаров, Кислинский, Тулебаева

МПК: E02B 13/00, E02B 7/42

Метки: воды, рисовом, уровня, чеке

...свою очерець, поглавок 18 связанчерез коромысло 16 и иш ок 23 с тарелкой клапана 24, перекрывающей спивноеотверстие 25 камеры 26 водомера. Посзеняя имеет всдоспив 27 и гибкийтрубопровод с огоповком 28, соединяющий камеры воцомерд и испаритепн.Оголовок 28 крепится к направляющей29, устанавливаемой по шкале 30,Устройство работает сзезуюиим образом.11 ерец сливом око:овок 28 устанавливают по шкапе 30 нд отметку, соответствуюиую требуемому обьему воцопоцачи на рисовое поле. Пд этом же уро;- не устандвпиваетсн верхний фиксатор 19, а нижний фиксатор О нд уровне, соответствующем значению суммарного водопотребления орошаемой культуры, Поплавок 18 цдтчикд уровня, сзободно расположенный между фиксаторами, (нирдясь на нижний фикс;тор,...

Номер патента: 1576641

Опубликовано: 07.07.1990

Автор: Любимский

МПК: E02B 7/42

Метки: гидротехническим, затвором, маневрирования

...113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Изобретение относится к механическому оборудованию гидротехнических сооружений, преимущественно для глубинныхводовыпускных отверстий,Целью изобретения является упрощение конструкции и снижение материалоемкости,На фиг.1 изображено устройство, общий вид; на фиг.2 - сечение А-А на фиг.1,Устройство состоит из затвора 1, обводного блока 2, установленного на стенке пазаустоя затвора водовыпускного отверстияниже его потолка, и троса 3, закрепленногоодним концом на подъемном барабане 4, адругим - на спусковом барабане 5 реверсивного грузоподъемного механизма 6. Приэтом трос 3 жестко соединен с затвором вузле 7 соединения и запасован...

Номер патента: 1701801

Опубликовано: 30.12.1991

Автор: Дик

МПК: E02B 7/42

Метки: водопропускной, пролет

...плотины,На чертеже приведена принципиальная конструкция водопропускного пролета и схема установки сегментного затвора,Пролет включает сегментный затвор 1 с опорными ногами 2, площадку 3 опирания затвора 1, расположенную наклонно в сторону верхнего бьефа, сопрякенную с гребнем 4 водослива и напорной гранью 5 плотины.На чертеке дополнительно стрелками указано действие сил; равнодействующей веса Р затвора, скатывающей силы, параллельной площадке опирания Р, силы трения Ртр, направленной по уклону площадки опирания, и нормальной составляющей веса Р 1 а также угол а наклона площадки опирания затвора, определяемый расчетом,Размер площадки опирания затвора определяется расчетными величинами перемещения затвора при температурных...

Номер патента: 1723242

Опубликовано: 30.03.1992

Авторы: Александров, Голубенко

МПК: E02B 7/42

Метки: гидросооружений, наносов, промывки

...в нижнюю емкость 45 пневмогидравлического затвора 46. Вода через гидравлическую трубку 47 вытесняется иэ нижней емкости в верхнюю, и затвор открывается, начинается цикл смыва наносов. В момент полного открытия затвора рычаг пневмораспеделителя 50 через гибкую связь 49 взаимодействует с коромыслом зат вора 4 б. В резул ьтате откр ы вается пневмоклапан 50 и сжатый воздух поступает в перфорированный трубопровод 52, расположенный на дне камеры и по ее откосам. Вырываясь через отверстия перфорированного трубопровода., сжатый воздух разрыхляет слежавшиеся наносы с одновременным насыщением ими потока и транспортированием их в нижний бьеф сооружения.Формирование, разработка и транспортировка такого потока с наносами происходит активно как по...

Номер патента: 1767077

Опубликовано: 07.10.1992

Авторы: Бычков, Евстратов, Сандигурский

МПК: E02B 7/42

Метки: высоты, гидросооружении, действующем, затвора, сегментного, увеличения

...прочности за, в условиях за опорными шарнирами ра закрепляют горизонтальную балку, а ные шарниры дополнительной секции репляют к балке соосно с опорными шарми затвора, причем дополнительную ю присоединяют к нижней кромке зашарнирно,к еп зат ст ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Гебель В.Г. Затворы гидрсооружений, - Альбом конструктельство Управления водногоГосударственного научно-меинститута, 1928, лист 21,Авторское свидетельствоМ. 1006583. кл, Е 02 В 7/42, 19 Изобретение относится к гидротехнике и может быть использовано для реконструкции действующих гидросооружений при повышении нормального подпорного уровня воды в верхнем бьефе,Цель изобретения - повышение прочнои...
