Довгалевский

Номер патента: 1757067

Опубликовано: 23.08.1992

Авторы: Верлинский, Довгалевский, Закревский, Пинчук, Стародумов

МПК: H02M 7/538

Метки: инвертор, стабилизирующий

...согласующего трансформатора, соединена к первичному источнику 10;имеющего также обмотку возбуждения и уп-Инвертор (фиг.1) работает следующймравляющую обмотку, шунтированную регу образом.лирующим" ключевымэлементом, Узел 3 возбуждения вырабатывает ток, управляющий вход которого соединен че- который подается через согласующий .:рез узел сравнения с выходными выводами трансформатор 2 на вход силового транзиинвертора, причем цепь питания узла срав- стора 1 и обеспечивает его открывание(бланения через фильтр йодключена к выходу 55 годаря исключению шунтирования выпрямителя, вход выпрямителя подключен трансформатора 2 конденсатором 7 эа счет к управляющей обмотке согласующего развязкиспомощьютокоограничивающего трансформатора, а фильтр...

Номер патента: 1718353

Опубликовано: 07.03.1992

Авторы: Волков, Довгалевский, Закревский, Стародумов

МПК: H02M 7/517

Метки: ключом, магнитотранзисторным

...источника питания,Кроме того, устройство может быть снабжено двумя тиристорами, а синхронизирующая обмотка токового трансформатора выполнена со средней точкой, соединенной с катодами тиристоров, аноды которых подключены к концам синхронизирующей обмотки, а управляющие электроды - к выходу синхронизирующего генератора,На фиг.1 представлена принципиальная схема устройства реализации способа; на фиг.2 - временные диаграммы.Устройство реализации способа управления магнитотранзисторным ключом (МТК), выполненным на последовательно соединенных транзисторах 1 и 2, зашунтированных демпфирующими конденсаторами 3 и 4, и токовом трансформаторе 5, силовая обмотка б которого включена последовательно с нагрузкой 7, содержащей индуктивность в диагонали...

Номер патента: 1705980

Опубликовано: 15.01.1992

Авторы: Волков, Довгалевский, Закревский, Стародумов

МПК: H02M 1/14

Метки: двухполюсный, фильтр

...зажимах устройства за счет пульсации переменная составляющая тока, протекающая черезрезистор 4, подавляется в цепи питания усилителя 5 и отводится через конденсатор 7для суммирования с током измерительногорезистора 2, Суммарная переменная составляющая через конденсатор 6 поступаетна вход усилителя 5, а затем на вход регулирующего элемента 1 в фазе, обеспечивающей компенсацию и этой дополнительнойпеременной составляющей.Устройство по фиг,2 работает следующим образом.Через двухполюсный фильтр протекаетвесь ток нагрузки. За счет тока, протекающего через резисторы 8 и 9, обеспечиваютсярежимы по постоянному току усилителя 5 итранзистора 1. Питание усилителя 5 осуществляется от делителя, выполненного на резисторе 4 и конденсаторе 7.При...

Номер патента: 1705979

Опубликовано: 15.01.1992

Авторы: Волков, Довгалевский, Закревский, Стародумов

МПК: H02M 1/14

Метки: двухполюсный, фильтр

...2 итранзистора 1, Питание усилителя 2 осуществляется от точки соединения резисторов3 и 4, образующих делитель напряжения,При изменении напряжения на зажимах устройства за счет пульсации, переменная составляющая тока, протекающая через 15резистор 3 подавляется в цепи делителя,выполненного на резисторе 4 и конденсаторе 6, выделяется через конденсатор 7 и направляется для суммирования с токомизмерительного элемента (резистора 5), Через цепи питания усилителя и конденсатор7 будет передана и переменная составляющая точка утечки перехода коллектор-базатранзистора 1, которая суммируется с токомизмерительного элемента. Переменная составляющач напряжения, возникающая наизмерительном элементе, через конденсатор б поступает на вход регулирующего...

Номер патента: 1705978

Опубликовано: 15.01.1992

Авторы: Волков, Довгалевский, Закревский, Стародумов

МПК: H02M 1/14

Метки: выходе, двухполюсного, переменной, подавления, составляющей, фильтра

...в нагрузке за счет введения контроля за переменной составляющей в цепи шунтирования.Устройство для реализации способа (по фиг,1) работает следующим образом,За счет тока, протекающего через резис 1 оры 1 и 2, транзистор 4 приоткрывается и на нем устанавливается напряжение, равное выбранному в рабочей точке и определяемое величиной резисторов 1 и 2, Так как сопротивление конденсатора 3 для переменного тока очень мало, то напряжение на нем постоянно. Это напряжение является входным напряжением для транзисторного каскада с транзистором 4 и резистором 5 в цепи эмиттера, Следовательно и ток через транзистор 4 протекает постоянный. При возрастании пульсации напряжения на зажимах устройства увеличивается и ток, протекающий через резистор 2....

Номер патента: 1700714

Опубликовано: 23.12.1991

Авторы: Довгалевский, Закревский, Стародумов

МПК: H02M 3/335

Метки: импульсный, источник, электропитания

...элемент 2, конденсатор 4.Через некоторое время после размыкания силового ключа 1 дросссль 8 полностью передает свою энергию конденсатору 6 (мо 30 35 40 50 вующие трем точкам (а, б, в) подсоединения конденсатора 5, Отличие в функционировании преобразователей незначительное, однако каждый из них может иметь преимущество перед остальными для конкретных режимов. Например, в преобразователе по схеме фиг; 2 и 3 - конденсатор 5 может быть выбран ча ме ьшее напряжение,Подобным образом могут бь,ть выполнены схемы на основе повышающих, инвертирующих однотактовых преобразователей, а также однотактных преобразователей с гальванической развязкой(фиг, 4 и 5). Параллельно накопительному конденсатору 6 может быть установлен диод 9 (фиг, ), При...

Номер патента: 1698944

Опубликовано: 15.12.1991

Авторы: Верлинский, Довгалевский, Закревский, Стародумов, Чул

МПК: H02M 7/5375

Метки: постоянного, самовозбуждающийся

...2, задаваемь,й выбором параметров элементов 10, 9, 3 и выбранный с учетом предельно допустимого теа транзистора 2, После окончания запускающего импульса транзистор 2 остается в открытом состоянии благодаря действию положительной обратной связи через трансформатор 5. Через некоторое время сердечник трансформатора 5 тока входит в состояние насыщения, напряжения на обмотках уменьшаются (28, 29, фиг. 4) и транзистор 2 выключается. Ток нагрузки (24, фиг, 4) некоторое время сохраняет прежнее направление, осуществляя перезаряд конденсатора 11 через первичную обмотку трансформатора 5 тока, При этом напряжение на коллекторе транзистора 2 (27, фиг, 4) плавно возрастает от нуля до напряжения питания, Благодаря энергии, запасенной в...

Номер патента: 1658319

Опубликовано: 23.06.1991

Авторы: Верлинский, Волков, Горбачев, Довгалевский, Закревский, Коба, Стародумов

МПК: H02M 1/08, H02M 3/335

Метки: ключом, транзисторным

...7 устройство готово к поступлению следующего открываюгцего импульса. Диаграммы, иллюстрирующие работу преобразователя, показаны на фиг. 5. В момент времени 1 благодаря импульсу отпирания 5 10 15 20 25 30 35 40 45 50 55(см. фиг. Ьа) производится открывание транзисторов 2 и 1. В момент времени 1 благодаря импульсу на управляющем электроде тиристора 13 (см. фиг. 56) открывается тнристор 13 и напряжение на обмотке снижается до нуля (см. фиг, 5 в) . Благодаря индуктивности рассеяния обмоток трансформатора и заряду, накопленному в базе транзистора 2, ток базы этого транзистора спадает линейно с изменением знака (см. фиг. 5 д) на интервале 1 г - ЬВ момент времени Ь переход база-эмиттер транзистора 2 резко восстанавливает свое обратное...

Номер патента: 1605299

Опубликовано: 07.11.1990

Авторы: Гущин, Довгалевский, Кондрашов, Лепецкий, Полищук, Тимошок

МПК: H02M 3/335

Метки: стабилизированный

...Для полного размагничивания необдечника этого трансформатора, При ходимо, чтобы вольтсекундный интегэтом положительная обратная связь пре- рал напряжения обратного хода был рарывается и ключ переходит в закрытое 4 вен вольтсекундному интервалу прямогосостояние. После этого токовый транс- хода. Однако, при включении во времяформатор 2 в течение короткого време- первых циклов обратного хода напряже"ни размагничивается, Ключ находится ние на обмотке 2.1 мало из-за шунтив закрытом состоянии вплоть до ри- рования ее через открытый диод 8 разхода очередного тактового импульса Ряженным конденсатором50(обратный ход), Это приводит к тому, что токовыйВо время прямого хода ток через трансформатор за время обратного ходаперви ную обмотку...

Номер патента: 1594663

Опубликовано: 23.09.1990

Авторы: Довгалевский, Стародумов, Шост

МПК: H02M 3/335

Метки: двухтактный, постоянного

...обратной связи через токовый трансформатор 8 в устройстве обеспечивается автогенераторный режим. При открытом нижнем транзисторе (фиг,1) на-. пряжение на базовой обмотке 14 токового трансформатора 8 составляет ЗЕпор (напряжение трех открытых переходов: база-эмиттер транзистора 4 и диодов 16 и 17). В другом полупериоде напряжение на базовой обмстке 13 равно 2 Епор(напряжение на диоде 15 и база-эмиттер транзистора 3),Поскольку вольт-секундные интегралы полупериода должны быть равны для обмоток трансформатора 8. длительность открытого состояния транзистора 4 будет меньше, чем транзистора 3. При этом напряжение в средней точке емкостного делителя 1,2 начинает повышаться и превысит30 40 50 напряжения.2, Преобразователь по...

Номер патента: 1575160

Опубликовано: 30.06.1990

Автор: Довгалевский

МПК: G05F 1/569

Метки: защитой, источник, перегрузки, электропитания

...совмещенная схема упляемого источника тока и источнуправляющего сигнала, выполненн яна последовательно соединенных езисторе 4 и диоде 4.20 Источник электропитания рабоследующим образом.Регулирующий элемент 1 с узл м,обеспечивают на выходе стабилизванное напряжение. Пока ток наг25 меньше тока, на который настраися управляемый источник тока, пнапряжения на выходе управляемоточника тока недостаточно для ида усилителя 3 из закрытого сосв режим усиления. Как только пруменьшении сопротивления нагруз иток в контролируемой цепи достизаданного значения управляемоготочника тока начинается рост панапряжения на нем, которое пере. дит усилитель 3 в режим усиленирезультате начнет уменьшаться т крегулирующего элемента и, следо ательно, ток в...

Номер патента: 1552308

Опубликовано: 23.03.1990

Авторы: Довгалевский, Лепецкий, Павловский

МПК: H02M 3/335

Метки: источник, электропитания

...схеме имеются цепь 10первичного источника и цепь 11 нагрузки, а также паразитные емкости12-16 первичного источника, выводовгенератора помехи транзистор 1 итрансформатора 2 между первичной ивторичной обмотками, а также паразитйый импеданс заземления нагрузки.Источник электропитания работаетследующим образом.(фиг,З ).При отсутствии средств входного 6и выходного 7 дросселей и конденсатора 8 имеются три составляющие токанесимметричной помехи ,з , , которые замыкаются через выводы ИВЭП,вызывая отказ или сбой в работе узлов РЭА, При наличии средств 6-8 благодаря большим импедансам дросселей 6 и 7и малому импедансу конденсатора 8(показан перемычкой) помеха локализуется в двух внутренних контурахпреобразователя, состоящих из элементов 1, 8,...

Номер патента: 1539923

Опубликовано: 30.01.1990

Авторы: Довгалевский, Еременко, Шост

МПК: H02M 3/335

Метки: источник, электропитания

...(не показана), К входу ключевого транзистора подключена цепь 10 запуска, выполненная, например, на генераторе импульсов.35Устройство работает следующим образом.При подаче питания генератор 10 вырабатывает запускающие импульсы тока (Фиг.З), поступающие на вход транзис тора 1. Транзистор 1 при этом открывается и благодаря положительнсй обратной связи через трансформатор 2 самоблокируется в открытом состоянии.45 При этом на обмотке 2.2 вырабатываются импульсы, заднйй фронт которых регулируется цепью 9 стабилизации так, чтобы на выходе обеспечить стабильное напряжениеВольт-секундные интегралы прямого и обратного напряжений Б (Фиг.З) равны. При обратном ходе конденсатор 5 заряжается через низкоомный резистор 3 и открытый переход база...

Номер патента: 1529368

Опубликовано: 15.12.1989

Автор: Довгалевский

МПК: H02M 3/335

Метки: однотактный

...1 (2) начинает протекать ток,открывающий транзистор 7, При этомна входе устройства управления 6 напряжение повышается, что приводит к уменьшению выходного напряжения, В результате ток базы транзистора 7 увеличивается еще больше, а выходное напряжение скачком уменьшается, Напряжение на входе устройства управления при этом скачком увеличивается благодаря открыванию транзистора 7, что приводит к скачкообразному уменьшению потребляемого тока (фиг. 2,б), т.е. устройство перешло в режим короткого замыкания. Прн дальнейшем уменьшении Кн этот ток меняется мало, а выходное напряжение уменьшается до нуля, Если теперь увеличивать К, выходное напряжение будет увеличиваться. При К я = К (когда П П,)Оих и источник электропитания скачком выйдет на...

Номер патента: 1525836

Опубликовано: 30.11.1989

Авторы: Довгалевский, Колесник, Лепецкий, Тимошок

МПК: H02M 3/335

Метки: однотактный, постоянного, постоянное

...ток диода 7 сглаживается с помощью накопительного конденсатора 12и через резистор подается в базутранзистора 11.Выполнение цепи 9 разряда на Юдуктивности 13 (фиг, 2 и 3) позволяетнаправить энергию демпфирующего конденсатора 6 цепочки полностью на входключа 8 и этим уменьшить напряжениена нем и повысить КПД. Так при открывании транзисторачерез демпфирующий конденсатор 6 и индуктивность 13начинает протекать разрядный токПроцесс носит резонансный характер иприводит к изменению полярности напряжения на конденсаторе 6. При этомоткрывается диод 7, и энергия, запасенная в индуктивности 13 поступаетв конденсатор 12 и далее на входтранзистора 11 .Включение цепи 9 разряда (фиг3)дополнительно увеличивает КПД засчет рекупарации части...

Номер патента: 1524140

Опубликовано: 23.11.1989

Автор: Довгалевский

МПК: H02M 3/335

Метки: импульсный

...г.Ужгород, ул. Гагарина,101 Изобретение относится к электротехнике и может быть использовано в импульсных источниках вторичного электропитания радиоэлектронной аппа 5 ратуры.Целью изобретения является повышение КПД и надежности путем упрощения схемы.На чертеже изображена структурная схема импульсного преобразователя напряжения.Устройство содержит стабилизатор 1 тока с выходным конденсатором 2, генератор 3 импульсов и дополнительный дроссель 4 установлены между выходом стабилизатора 1 тока и входом магнитотранэисторного ключа 5, последовательно с которым подключена нагрузка 6, 20Устройство работает следующим образом.Через стабилизатор 1 тока заряжается конденсатор 2. Генератор 3 импульсов периодически подключает конден сатор 2 к...

Номер патента: 1495961

Опубликовано: 23.07.1989

Авторы: Гущин, Довгалевский

МПК: H02M 3/335, H02M 7/5375

...ограничить ток базы силового транзистора 3.Выполнение управляемого ключа 3 на силовом транзисторе позволяет в момент выбросов напряжения во входной сети закрывать силовой транзистор. 1 4Для этоГО (фиг.2) достаточно верхний вывод конденсатора 2 подключить к нижнему выводу конденсатора 6, При увеличении напряжения на входе преобразователя начинает заряжаться конденсатор 2, Его ток заряда протекает через конденсатор 6, разряжая его и даже изменяя полярность напряжения. При этом ключ 3 закрывается и питание выходного инвертора на время дей- ствия выброса входного направления производится через резистор 1, что защищает инвертор от перенапряжения.Для этой цели используют элементы 10-12 (фиг.З). При увеличении .входного напряжения выше...

Номер патента: 1494178

Опубликовано: 15.07.1989

Авторы: Довгалевский, Закревский, Стародумов

МПК: H02M 7/537

Метки: постоянного, самовозбуждающийся

...2. 35При включении напряжения дополнительного источника 9 через резистор 8 начинает заряжаться конденсатор 7. Когда напряжение на нем достигает порогового напряжения ба за - эмиттер транзистора 6, укаэанный транзистор благодаря положительной обратной связи (через обмотки5 и 10) открывается и вырабатываетимпульсное напряжение. Импульс напряжения, появившийся на обмоткахтрансформатора 4, открывает один из ф ключевых транзисторов (2 или 3) автогенератора 1 и при наличии напряжения на входных выводах осуществляет запуск автогенератора. В дальнейшем работа автогенератора не атличается от описанной в литературе,Транзистор 6 запуска при этом не оказывает влияния на автогенератор, поскольку его работа синхрониэируетсяавтогенератором 1.Отличие...

Номер патента: 1494177

Опубликовано: 15.07.1989

Авторы: Довгалевский, Закревский, Стародумов

МПК: H02M 7/537

Метки: постоянного, самовозбуждающийся

...резистор 8 смещения начинает, заряжаться конденсатор 7. Сопротивление ре зисторов 8, 9 и емкость конденс,ато- ф ров. 4, 10 выбирают такими, чтобы по достижении на конденсаторе 4 напряжения 0,5-0,3 В конденсатор 10 успел зарядиться до напряжения 5-10 В, при 45 этом емкость конденсатора должна быть такой, чтобы энергии, накопленной в нем, было достаточно для надежного отпирания транзистора 12 автогенератора, По достижении напряжением на конденсаторе 4 напряжения отпирания транзистора 6 запуска происходит снижение напряжения на коллекторе укаэанного транзистора 6, на обмотке 4 нвсыщающегося трансформатора 1 возникает напряжение, которое через обмотку 5 (фиг. 1) или обмотки 3 (фиг.2), 2 (фиг.З) и конденсатор 4 вызывает еще большее отпирание...

Номер патента: 1480057

Опубликовано: 15.05.1989

Авторы: Довгалевский, Лепецкий

МПК: H02M 3/335

Метки: однотактный, постоянного

...лишь после разряда конденсатора 4 (за счет протекания тока через делитель или нагрузку), когда уменьшение напряжения в средней точке делителя приведет к открыванию транзистора 8. Таким образом, напряжение на выходе оказывается стабилизированным, причем при увеличении тока нагрузки увеличивается частота блокинг-генератора.Выполнение первичной и вторичной обмоток трансформатора блокинг-генератора на сердечнике трансформатора 2 тока не меняет сути процессов. В этом случае выходная обмотка трансформатора 9 и подсоединенные к ней элементы могут быть исключены,Таким образом, введение блокинггенератора с изменяемой в широких пределах частотой колебаний позволило значительно упростить схему преобразователя за счет совмещения в одном узле...

Номер патента: 1471264

Опубликовано: 07.04.1989

Авторы: Довгалевский, Ковбаса, Тимошок

МПК: H02M 3/335

Метки: высоковольтный, однотактный, постоянного

...Переключение вывода одного из диодов схемыудвоения к точке соединения диода 7и конденсатора 8 и (точки А и Вфиг. 1) обеспечивает протекание через конденсатор 8 тока заряда конденсатора схемь 1 удвоения во время откры-.того состояния ключевого транзистора 1, что позволяет при запирании ключевого транзистора 1 уменьшить скорость нарастания напряжения на его коллекторе. В схеме на фиг. 2 во время открытого состояния ключевого транзистора 1 диод 7 закрыт, обмотка 6 оказывается соединенной последовательно с обмоткой 4 и напряжение на обмотке 6 уменьшается одновременно с напряжением на обмотке 4. Кроме этого, ток обмоток проходит в полупериод открытого состбяния транзистора 1 полностью через конденсатор 8 и полностью его. разряжает, что...

Номер патента: 1457114

Опубликовано: 07.02.1989

Авторы: Довгалевский, Полищук, Шевелев

МПК: H02M 3/335

Метки: однотактный, постоянного

...разряжается конденсатор, зависит от сопротивлениянагрузки. Теперь на этапе размагничивания трансформатора тока напряжение размагничивания уменьшается благодаря открыванию диода 8, что обеспечивает возможность протекания токачерез разряженный конденсатор 7. Врезультате вольтсекудный интегралобратного напряжения 11 (фиг,4)на обмотке 13 оказывается малым.Вольтсекундный интеграл прямого напряжения также должен быть мал, чтовытекает из свойства трансформаторас сердечником и ферромагнитного материала. Это значит, что длительностьпрямого импульса сократится пропорционально уменьшению напряжения на конденсаторе 7, следовательно, обеспечивается ШИМ в модуляц, приводящаяк стабилизации потребляемого тока,Минимальное обратное напряжениеобмотки 4...

Номер патента: 1104623

Опубликовано: 23.07.1984

Авторы: Аверкин, Довгалевский, Мартынюк, Яночкин

МПК: H02M 3/335

Метки: защитой, источник, питания

...защит 40ную цепочку, включающую защитныедиод, подключенный одним выводом кколлектору транзистора, и конденсатор,подключенный одним выводом к другому выводу защитного диода21Недостатком известного устройстваявляется также низкий КПД,Цель изобретения - повышение КПД.Поставленная цель достигается тем, что в устройстве питания с защитой, содержащем преобразователь, включающий транзистор, эмиттер которого предназначен для подключения к одному полюсу источника энергии, а коллектор к другому его полюсу через 55 последовательно включенные первичные обмотки трансформатора обратной связи и вьходного трансформатора, кон 23 1денсатор, одним выводом подключенныйк эмиттеру транзистора, а другимпредназначенный для подключения кдругому полюсу...

Номер патента: 1069087

Опубликовано: 23.01.1984

Авторы: Довгалевский, Слюнченко, Стоколос

МПК: H02M 1/14

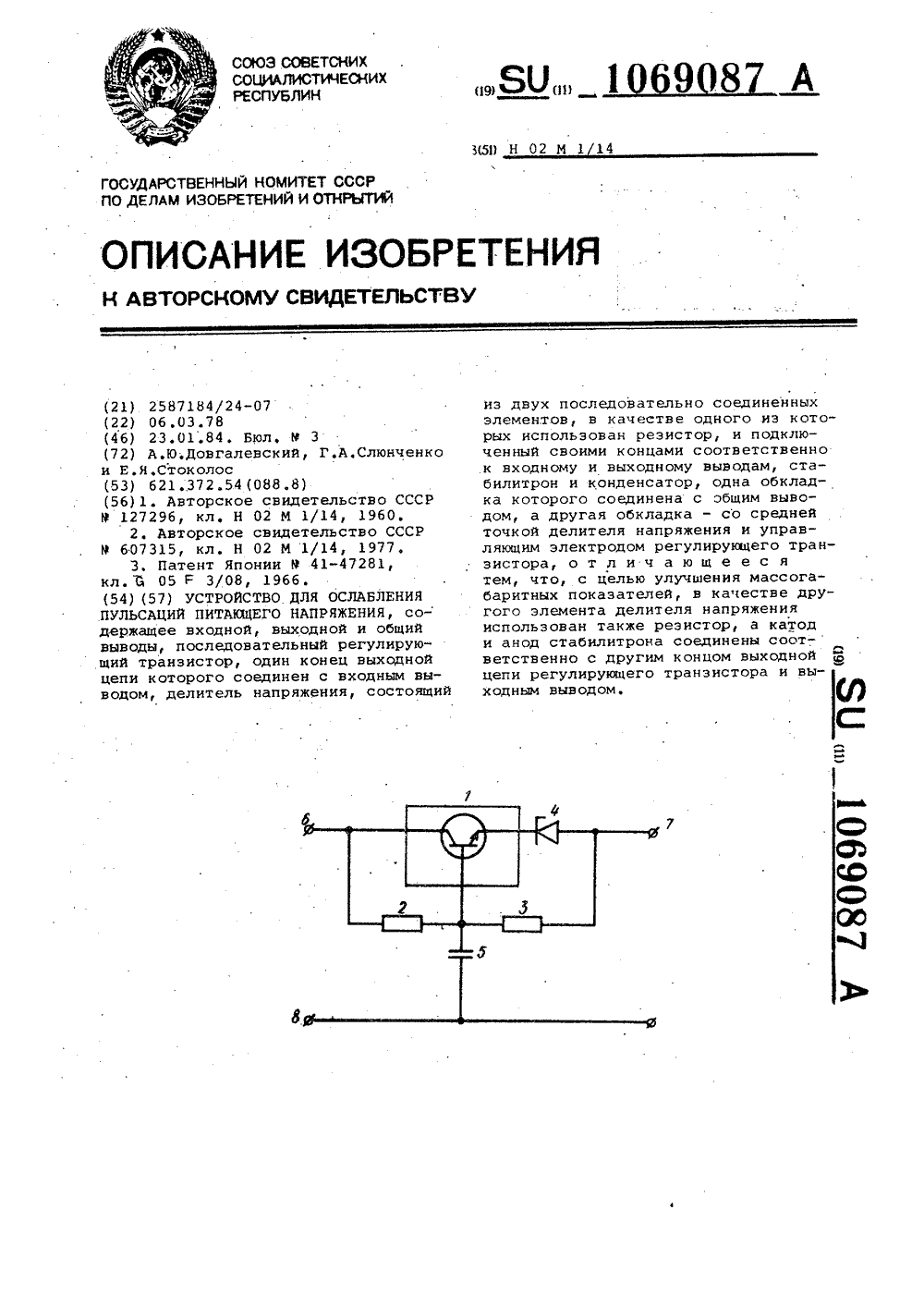

Метки: ослабления, питающего, пульсаций

...ка которого соединена с общим выводом, а другая обкладка - со средней точкой делителя напряжения и управля. ющим электродом регулирующего транзистора ГЗ 1.Недостатком этого устройства являются значительные массогабаритные показатели.Цель изобретения - улучшение массогабаритных показателей.Поставленная цель достигается тем, что в устройстве для ослабления пульсаций питающего напряжения, содержащем входной, выходной н общий выводы, последовательный регулирующий транзистор, один конец выходной цепи которого соединен с входным выводом, делитель напряжения, состоящий из двух последовательно соединенных элементов, в качестве одного из которых использован транзистор и подключенный своими концами соответственно к входному и выходному...

Номер патента: 980237

Опубликовано: 07.12.1982

Автор: Довгалевский

МПК: H02M 7/537

...выполненном по полумостовой схеме на силовых транзисторах, одни из силовых электродов которых подсоединены к входным выводам, дру"гие - к выходным, а управляющие,переходы - к обмоткам положительной обратной связи и к блоку пуска, содержащему пусковой транзистор, эмиттер которого подключен к одному иэ входных выводов, резистор и конден" сатор, коллектор пускового тран-. зистора .присоединен к базе первого силового транзистора, соединенной через соответствующие резисторы эистор и конденсатор с базой второгосилового транзистора. о База пускового транзистора подключена к дополнительному входному выводу. В преобразователе обеспечиваетсяподача запускающих импульсов до тех .пор, пока преобразователь не самовозбудится, При этом не...

Номер патента: 926741

Опубликовано: 07.05.1982

Автор: Довгалевский

МПК: H02H 7/10

Метки: запуска, преобразователя

...отключения,Устройство для запуска преобразователя, содержащее источник тока, диод, резисторы, транзистор защиты, стабилитрон и включенный параллельно источнику тока делитель из последовательно соединенных резистора и конденсатора, о т л и ч а ю щ е е - с я тем, что, с целью повышения надежности, оно снабжено управляемым тиристором, при этом тиристор подсоединен к базе одного из транзисторов и к общему проводу преобразователя, средняя точка делителя подключена через стабилитрон к управляющему электроду тиристора и через диод - к общей точке транзисторов преобразователя, а в цепь питания преобразователя последовательно включен резистор, к которому подсоединены эмиттер и база транзистора защиты, коллектор которого подключен через...

Номер патента: 924629

Опубликовано: 30.04.1982

Авторы: Аверкин, Грабовенко, Грешило, Довгалевский

МПК: G01R 29/22

Метки: переходной, пьезокерамики, характеристики

...содержит последовательно соединенные источник 1 напряжения,переключатель 2, пьеэокерамику 3,повторитель 1 напряжения, осциллограф 5, пороговый усилитель 6, ключ7, снабженный токоограничителем, регулируемый делитель 8 напряженияи входные клеммы 9 и 1 В устройства,Устройство работает слсдующим ОбразомРассмотрим работу устройства поупрощенной схеме Фиг,2 При ненажатом переключателе 2 пьезокерамиказаряжена до напряжения источникаа ключ 7 разомкнутПри нажатии накнопку 2 источник 1 отключается отпьеэокерамики и на первый вход порогового усилителя подается напряжение, что приводит к появлению напряжения на его выходе, которое о:гк.рывает ключ 7 и пьеэокерамика начинает быстро разряжаться, Напряжение на пьезокерамик 3 и....

Номер патента: 752277

Опубликовано: 30.07.1980

Авторы: Довгалевский, Цымбал

МПК: G05F 1/56

Метки: высоковольтном, стабилизатор, транзисторе

...2 вызывает изменение тока через сопротивление утечки коллекторцого перехода. Этот ток выходит из базы транзистора 2 и протекает через измерительный резистор 5, изменяя падение напряжения на нем. При этом на входе схемы сравнения 1 выделяется сигнал ошибки. Усиленный сигнал ошибки подается на вход транзистора 2, который регулирует ток до первоначального значения.Схемы, приведенные на чертежах, не исчерпывают всех возможных вариантов построения стабилизатора, каждый из которых может иметь свои преимущества в конкретном случае.Например, когда нужно стабилизировать ток одной определенной величины в качестве отдельного источника питания схемы сравнения целесообразно использовать нелинейный элемент со свойствами стабилизатора...

Номер патента: 533667

Опубликовано: 30.10.1976

Авторы: Гуревич, Довгалевский, Емельянов

МПК: C22C 38/16

Метки: магнитный, сплав

...невысожива ет мирых исполНаи балбретению пгаемомусплав слвес. % Сплав имеет кристаллическую структуру и следующие магнитные свойства:Остаточная нндукция, тл 0,85 - 1,0 Коэрцнтивная сила, ка/я 20 - 35 Магнитная энергия, дж/лР 4500 в 55Известный сплав обладает высокой технологичностью, но нпзкпмп значениями магнитной энергии.Целью изооретения является создание такого сплава, содержащего в качестве основы железоникель, алюминий, а также медь, кремний и самарий, который обладал бы более высокой магнитной энергией, чем известные сплавы.Для достижения указанной цели в сплав, содержащий никель, алюминий, медь, кремний, самарий и железо, дополнптельно вводят кобальт при,следующем соотношешш компонентов, вес. /о .533667...

Номер патента: 398298

Опубликовано: 01.01.1973

Авторы: Воропаев, Довгалевский, Лобачев, Медведев, Миллер, Роспасиенко, Сигалов, Симонов

МПК: B21B 27/02

Метки: валок, клети, листопрокатной, рабочий

...кривой. 1-1 аличие плавных волнистых переходов ис позволяст сконцентрировать усилия, фиксирующие раскат по оси прокатки, при ширине раската меньше длины волны. Предложенный валок отличается от известного тем, что концы бочки валка выполнены в виде обратного конуса, Такое выполнение валка уменьшает поперечную разнотолщинность проката при обеспечении боковой устойчивости проката в валках.1-1 а фиг. 1 показан описываемый валок.На фиг. 2 и 3 - варианты исполнения образующей бочки валка.Валок состоит из бочки 1, шейки 2 и криволинейной образующей 3 бочки, имеющей 2выпуклую поверхность по центру бочки.аринис асти оочкп валка Выпо,цены в Виде обратного конуса и удсргкиваот полосу 1 от сдвига в поперечном направлении, обеспе чивая ее ооковую...
