Долюк

Номер патента: 1370672

Опубликовано: 30.01.1988

Автор: Долюк

МПК: H01F 27/32

Метки: электроиндукционное

...разделяется линиями 24 нулевого потенциала на полоски 25, в которых поле распределяетсятолько вблизи границы 17 (представляющей обмотку ВН) на расстояние Н/2от обмотки ВН (выравнивающая обмоткатакого поля не создает, что и даетвозможность разместить крайний барьер (цилиндр) 10 плотно прилегающимк ней).При прилегании крайнего барьера 1 Ок выравнивающей обмотке 5 происходитскачкообразное (фиг.6) возрастаниезапаса электрической прочности элемента изоляции возле выравнивающейобмотки.Из эпюры 21 (фиг.3) видно, чтовдоль радиальной линии 20 напряженность Е постоянна.Согласно кривой возрастания нафиг,6 видно, что с уменьшением масляного канала (приблизительно крайнегобарьера к выравнивающей обмотке) запас электрической прочности...

Номер патента: 1352543

Опубликовано: 15.11.1987

Авторы: Белецкий, Братус, Долюк, Френкель, Цуркан

МПК: H01F 27/28

Метки: активная, аппарата, часть, электроиндукционного

...выше краев обкладок 10 иобразуют благоприятное строениевдоль линии 11, что обеспечиваетэлектрическую прочность по наклоннойпсверхности изоляции, Обкладки 10выполнены с разрывом для того,чтобы они не образовывали короткозамкнутого витка.Опробован и другой способ изготовления боковой части изоляции путемлитья из бумажной массы.На фиг. 4 показана карта значенийпотенциалов в угловой части изоляции без металлических обкладок вней. Граничные линии слева и сверхупредставляют собой поверхности магнитогровода с нулевым потенциалом,снизу и справа разграничительныелинии 6 и 7 с равномерным распределением потенциалов 17 от 0 до 1,0.Линия 11, соединяющая угол обмоткис противоположным углом окна магнитопровода, делит угловую часть изоляции на...

Номер патента: 1323487

Опубликовано: 15.07.1987

Авторы: Долюк, Катанцева, Новикова, Челембий

МПК: B65G 47/53

Метки: конвейера, передачи, подающего, приемный

...снабжена расположенной вдоль нее направляющей 13, При отсутствии на стыковой позиции детали 14 опорная планка 11 выдвинута над ролика" ми 4, а отсекатель 5 утоплен (фиг.4), 35Устройство работает следующим образом.Предусматривается два режима работы устройства для передачи деталей с одного конвейера на другой: пер вый - когда подающий и приемный кон вейеры расположены по прямой линии, второй - когда. подающий и приемный конвейеры расположены взаимно перпендикулярно,При первом режиме роликовый упор 7 убирается. Поступив на стыковую позицию, деталь 14 нижней поверхностью наезжает на опорную планку 11 и отделяется от последующих деталей отсекателем 5. Когда деталь, двигаясь к конвейеру 2 освободит опорную планку 11, отсекатель 5...

Номер патента: 1323314

Опубликовано: 15.07.1987

Авторы: Долюк, Максименко

МПК: B23K 37/04

Метки: кольцевых, полуавтоматическая, сборки, сварки, швов

...выполнены пазы 32 для перемещения стержней 23, а в штоке 7отверстия 33, Корпус 20 может перемещаться по стойкам 21, и Фиксироватьсяв заданном положении с помощью крепежных элементов 22.Установка работает следующим образом,Установка приводится в исходное состояние, при этом торцовый прижим 5 отведен в крайнее правое положение (показано штрихпунктирной с двумя точками линией), внутренний центратор 3 находится в сжатом состоянии. Элементы свариваемого изделия - обечайка 29 и днище 30 - устанавливаются на внутренний центратор 3. Пневмоцилиндром 28 передней бабки 2 производится их предварительный разжим при неполном давлении сжатого воздуха. При включении пневмоцилиндра 8планшайба 12 осуществляет осевой при"жим днища 30 к обечайке 29,...

Номер патента: 1305068

Опубликовано: 23.04.1987

Авторы: Долюк, Челембий

МПК: B65G 17/06

Метки: конвейер, пластинчатый

...же, вариант исполнения; на фиг,4 - 10 вид Б на фиг.З.Пластинчатый конвейер имеет привод 1, металлоконструкцию 2, направляющие 3, безбортовый настил 4 с монтируемыми на тяговых цепях 5 платформами 6. Платформы 6 монтируются на тяговых цепях 5 посредством жестко связанных с ними кронштейнов 7 с возможностью ограниченного перемещения вместе с ними относительно осей катков 8 в вертикальном направлении. Платформы б могут быть оснащены (фиг.3) продольными ребрами 9, На каждой погрузочно-разгрузочной позиции 10 установлены ограничители по 25 перечного смещения в виде двух балок 1 1, имеющих на концах заходные фаски 12.При транспортировании грузов нагрузка передается посредством промежуточных поперечных элементов 13 на пластины тяговых цепей...

Номер патента: 1304082

Опубликовано: 15.04.1987

Авторы: Белецкий, Васеленко, Долюк, Локтионов, Ренев, Френкель, Чайка

МПК: H01B 7/08

Метки: обмоток, провод, устройств, электроиндукционных

...И О(КРцтнйаб,. 4 ожгорол, хг. 11 роектна 51. 4 Изобретение относится к каоельцой технике.Цель изобретения - снижение материалоемкости обмоток путем уменьшения толщины провода. На фиг. 1 показан проводник; ца фиг. 2провод с однослойной изоляцией; ца фиг. 8провод с мцогослсйцой изоляцией.,Г гя получения прямоугольного в сечении проводника с закругленными уголками 1, продольные кромки 2 токопроводящей ленты, например, из медной фольги, отгибаюгся встречно к оси 3 на плоскость 4 и поджимаются к ней. Изоляция 5 представляет собой ленту из эластичного диэлектрического ма.гериала, например, из кабельной бумаги, наложенную продольно вокруг проводника. Продольные кромки 6 изоляционной ленты располагак)тся на одной из широких сторон...

Номер патента: 1262580

Опубликовано: 07.10.1986

Автор: Долюк

МПК: H01F 27/34

Метки: электроиндукционное

...1,Ф. Электроиндукционное устройство - трансформатор (фиг.2) содержит обмотку высокого напряжения ВН 1, начало А которой отрезками 7 и 8 провода через катушку 4 индуктивности и ввод 3 соединено с сетью А, обмотка НН 12 отделена от обмотки ВН изоляционным промежутком 11, образованным экраном 13, подключенным к А, и экраном 9, заземленным через резистор 1 О, к А подключен через резистор 14 конденсатор 15, емкость которого, как параллельная, входит в состав емкости С, а резисторы 10 и 14, как параллельные, образуют сопротивление значением К (отношение сопротивлений 10 и 14 равно обратному отношению емкостей, последовательно к которым они подключены).При проектировании электроиндукционного устройства задается требуемое значение сглаженного...

Номер патента: 1249426

Опубликовано: 07.08.1986

Авторы: Брылынский, Дашковский, Долюк, Кравченко, Криль, Пистун, Теплюх

МПК: G01N 27/14

Метки: газоанализатор, термокондуктометрический

...которого поддерживается постоянным давление питания, раздваивается на два потока и одновременнопоступает на дроссели 1 и 5, Послеэтого один из потоков проходит последовательно поглотительный сосуд2, дроссель 3 и тепловую ячейку 40а другой - компенсационный сосуд 6,дроссель 7 и тепловую ячейку 8.Затем опять формируется общий потоксмеси, он поступает на стабилизатор1 О абсолютного давления "до себя",на входе которого падцерживаетсяпостоянным давление газовой смеси,,и сбрасывается в атмосферу.При нулевой концентрации определяемого компонента через обе тепловые ячейки газоанализатора протекаетодна и та же газовая смесь 1 сопут"ствующий комнонент), термочувствительные элементы, разогреваемые про-.ходящим по ним током, охлаждаютсяпотоком...

Номер патента: 1241293

Опубликовано: 30.06.1986

Авторы: Долюк, Калашниченко

МПК: H01F 27/30

Метки: электроиндукционное

...от центра слоя по радиусу через последующие слои в середине свободной от витков зоны 4 (сегмент тора), примыкающие к свободной зоне витки 5 слоев. обмотки ВН не выходят эа пределы плоскости 6, касательной в точке вы,хода отвода, стрелками показаны направления намотки слоев, а переходы 7 соединяют слои между собой, в данном варианте обмотки ВН направления намотки слоев чередуются 8 - заземленный бак.На фиг, 2 приведен пример электро индукционного устройства - реактора -с одинаковым направлением намотки сло. ев 3 и с переходами 7 на наименьшихокружностях слоев. На фиг. 3 - вариант электроиндукционного устройства,изображенного на фиг, 1 в . трансформатора на высокое напряжение с увеличенной электрической прочностью вдольобмотки,...

Номер патента: 1219540

Опубликовано: 23.03.1986

Автор: Долюк

МПК: C03B 33/06

Метки: дротового, заготовок, стекла

...передачу 16, коническую шестерню 17, вал 18 которой расположен внутри водила, и коническую шестерню-сателлит 19. Осии 14 соединены ременной передачей 20, На водиле закреплен командный кулак 21. Устройство содержит ряд пар звездочек цепной передачи: на валу механизма вытягивания смонтировано ряд ведущих звездочек 22, а на водиле - ряд ведомых звездочек 23, которые связываются приводной цепью 24.Работа устройства для изготовления заготовок дротового стекла основана на выполнении надреза с последующей отломкой заготовки. При15 20 25 ЗО 35 ЛО Л 5 выполнении надреза скорость вытягивания дрота 25 и окружная скорость проворачивания режущего инструмента О в точке его контакта с раэреэаемьпк дротом должны точно совпадать. Кроме того,...

Номер патента: 1217569

Опубликовано: 15.03.1986

Авторы: Головко, Долюк, Лозовский, Эйхгорн

МПК: B22D 41/00

Метки: ковшей, литейных, сушки

...на основании 1, систему 5 рециркуляции подогретого воздуха, состоящую из вентилятора 6, нагнетающего трубопровода 7, всасывающего трубопровода 8 с патрубками, запорной арматуры 9 с 25 механизмами 10 с подпружиненными рычагами 11.Установка снабжена пультом 12 управления системы контроля и управления процессом сушки, содержащей 30 потенциометр 13 с двухпозиционным регулирующим устройством, термопары 14, устройство 15 автоматического включения, программное реле 16 времени с магнитными пускателями, устройство 17 световой и звуковой сигнализации, переключатель 18 режима работы.На поверхности основания закреплены эластичная прокладка 19, направляющие упоры 20, расположенные по периметру места укладки ковшей 21.Установка для сушки...

Номер патента: 1216807

Опубликовано: 07.03.1986

Авторы: Белецкий, Долюк, Лимин, Френкель

МПК: H01F 27/28

Метки: обмотка, трансформатора

...ними непрерывно вмотанных холостыхвитков 31 и перемычку 32, соединяющую холостой виток 31, катушки 29с противолежащим через межкатушечныйканал 33 холостым витком 31 катушкис четным порядковым номером 34;причем,соединенные перемычкой 32 холостые витки 31 размещены рядом со средними рабочими витками 30, Крайние рабочие вит-. Л ЮР Ю Х,ЗО Ю ки 30 катушек 29 и 34 соединены рабочим переходом 35, Напряжение между рабочими и холостыми витками равно разности электрических потенциалов витков и составляет,5 Ок (Бк - напря - жение катушки, равно 7 витковым ЭДС), а потенциал перемычки 32 между холостыми витками катушек равен потенциалу рабочего перехода Зб между 10 крайними рабочими витками катушек,что позволяет намотать холостые витки из провода...

Номер патента: 1211816

Опубликовано: 15.02.1986

Авторы: Белецкий, Бельдий, Володченко, Долюк

МПК: H01G 2/10

Метки: делитель

...7 конденсаторов, намотанные из фольги на картонную полосу 8 с изоляционными промежутками между соседними обкладками, К .крайним обкладкам подключены низковольтные выводы 3 и 4 (на Фиг. 2 показана одна часть цепи с низковольтным выводом 4).На третьей строке показан слой изоляции 9, намотанный на обкладки 7,На четвертой .строке доказана последуюшая операция изготовления цепи,.О тия.Изготовленную цепь конденсаторов 25 наматывают на изоляционный цилиндр 18, являющийся остовом делителя и оправкой при намотке.На фиг. 3 и 4 показана электрическая схема части делителя (фиг. 1) 30 между высоковольтным выводом 5 и низковольтным выводом 3 и график распределения напряжения 0 по конденсаЖторам цепи в зависимости от их порядкового номера и при...

Номер патента: 1207913

Опубликовано: 30.01.1986

Автор: Долюк

МПК: B65G 17/20

Метки: конвейер, тележечный

...параллельных пазов 23, в которых размещены концы консольных пластин 17 и 8. Тележка может оснащаться лотком 24.Наличие элементов 20,21 и 22 необязательно, оно определяется массой кокиля и условиями технологического процесса.Работа конвейера заключается в следующем.Кокили своими цапфами устанавливаются в пазах 19 консоль.ых пластин 17 и 18 и фиксируются планкой 20. Тележки 9 перемещаются по трассе конвейера в заданные места, где Производятся технологические операции. При необходимости натяжение тягового органа 4 производится натяжными устройствами 5 без изменения трассы ходового и направляющего путей. Расстояние между тележкой итяговым органом устанавливается припомощи шарнирно закрепленных водил 5 10, которые при этом могут...

Номер патента: 1202702

Опубликовано: 07.01.1986

Авторы: Гладкий, Долюк

МПК: B22D 29/00

Метки: керамики, отделения, отливок, стержней

...многоместной установкиотделения керамики и стержней заключается в следующем.По пазам 12 обрабатываемые блокиотливок 13 перемещают к гнездам 14,Как пазы, так и гнезда расширеныкверху и по форме соответствуют "сопрягаемой" части блока отливок. С целью более эффективного использованиявозможностей установки постановка.блоков на плиту и их снятие должныпроводиться вне рабочей зоны. Загруженная плита при помощи механизмов16 подается в установку по направляющим 15, При помощи пневмоцилиндра 4перемещается вниз вибрирующий узел 5,с траверсой 6, .Подпружиненные фиксаторы 7 осуществляютиндивидуальноефиксирование обрабатываемых блоков 027022отливок в гнездах 14, Включаетсявибрирующий узел, осуществляетсяразрушение керамической оболочки(или...

Номер патента: 1198579

Опубликовано: 15.12.1985

Авторы: Белецкий, Долюк, Савченко

МПК: H01F 27/30

Метки: индукционного, обмотка, устройства

...установлены крайние витки указан- се ной катушки.1198579 Составитель Л.Техред И. Верес Тираж 678 Государственного к елам изобретений и сква, Ж - 35, Раушс Патент, г. Ужгород ШакинаКорректоПодписномитета СССРоткрытийкая наб., д. 4/5ул. Проектная Редактор Н. ШвыдкаяЗаказ 7727/51ВНИИИзобретение. относится к электротехнике, к катушечным обмоткам силовых трансформаторов и реакторов высокого напряжения.Целью изобретения является уменьшение трудоемкости изготовления обмотки путем ее намотки проводом одного типоразмера.На фиг.1 схематически изображена часть обмотки со стороны соединительного перехода крайней катушки; на фиг.2 - то же, со стороны отвода. Обмотка индукционного аппарата содержит катушки 1 из изолированных витков 2, выполненных из...

Номер патента: 1192935

Опубликовано: 23.11.1985

Авторы: Гладкий, Долюк, Назаров, Челембий

МПК: B23K 37/00, B23K 37/04

Метки: кольцевых, полуавтоматическая, сборки, сварки, швов

...10, выполненным в видешарнирно закрепленных на торцовомприжиме б,подпружиненных рычажныхсегментов 16 и подвижных в радиаль"ном направлении толкателей 17, установленных в отверстиях 7 торцовогоприжима 6 с возможностью взаимодействия с сегментами 16 и коническойповерхностью 18 штока 11,Торцовый прижим 6 снабжен узлом35фиксации рычажных сегментов, выполненйым в виде корпуса 19, закрепленного на прижиме 6 стойками 20 иоснащенного стержнями 21 с клиньями 22, стержни 21 подпружиненыотносительно корпуса 19 пружинами23, усилие которых регулируется пробками 24, Шток 1 перемещается в на 42правляющей втулке 25 пневмоцилиндра 5. Для раэжатия внутреннего центратора 3 предусмотрен пневмоцилиндр 26, Изделие 10 состоит из днища 27 и обечайки 28....

Номер патента: 1179444

Опубликовано: 15.09.1985

Автор: Долюк

МПК: H01F 21/04

Метки: нагруженного, устройства, электроиндукционного

...при неподвижной обмотке; на фиг. 4 - способ регулирования трехфазного трансформатора с простран" ственным магнитопроводом.Предлагаемый способ регулирова-. ния состоит в том, что при сматывании витков с обмотки, их выносят за пределы магнитной системы так, что они не охватывают основного рабочего потока, разделяют проводник и изоляциюи сматывают из раздельно, при этом проводники смыкаются гальванически и смотанные витки исчезают; наматывают витки на обмотку путем совместной намотки проводников и изоляции, обра-. зующих изолированные витки в составе обмотки, охватывающие рабочий магнит.-. ный потокоНа фиг. 1 напряжение трансформатора, содержащего магнитопровод 1, нерегулируемую обмотку 2 и регулируемую обмотку 3, состоящую из...

Номер патента: 1163369

Опубликовано: 23.06.1985

Авторы: Андросов, Белецкий, Долюк, Савченко, Суханов, Юшкин

МПК: H01F 27/29

Метки: высокого, индукционного, обмотка, устройства

...обмотки на фиг. 4 длины дугообразных электродов меньше длины подвитка и для обеспечения одинаковой ширины катушки дугообразные электроды смещены вдоль окружности.При действии перенапряжений электрические емкости Е (между проводом 22 витка и дугообразным электродом 17) создают параллельную виткам 1 - 8 цепь (фиг, 5) для токов 1 высокой частоты, это снижает сопротивление катушки и перенапряжение на ней. В результате перенапряжение, действующее на .межкатушечном канале 20, снижается, что позволяет уменьшить размер канала.Потенциал дугообразного электрода 17 в катушке, благодаря размещению электродов так, что их количество в частях между средней окружностью 18 (точка 0) и крайними витками 1 и 8 одинаковое, равен потенциалу среднего витка...

Номер патента: 1127720

Опубликовано: 07.12.1984

Авторы: Долюк, Челембий

МПК: B23K 9/16

Метки: газах, горелка, дуговой, защитных, сварки

...относительно сопла, а расстояние от основания заостренного конца электрода до меньшего основания конической внутренней поверхности втулки- где Р - диаметр внутренней цилиндрической поверхности у рабочего торца втулки, а Й - диаметр неплавящегося электрода.Горелка обеспечивает двойное поджатие газового потока: первичное при выходе из демпфирую щей камеры, образованной наружной поверхностью цилиндрической втулки, установленной концентрично внутри сопла и внутренней поверхностью самого сопла, вторичное - за счет сужения в направлении потока внутренней поверхности этой цилиндрической втулки. Конусообразное сопло выполнено подвижным относительно наружной поверхности корпуса горелки, что дает возможность регулировать объем демпфирующей...

Номер патента: 1101909

Опубликовано: 07.07.1984

Авторы: Белецкий, Беспалова, Володченко, Долюк, Иващенко, Локтионов, Тополянский

МПК: H01F 27/32

Метки: активная, аппарата, индукционного, часть

...шайбы при ее насадке и нажиме на концы картонных полос дистанцирующего элемента, сложность сборки аппарата из-за необходимости отдельной установки вертикальных и горизонтальных частей дистанцирующего элемента.Цель изобретения - повышение электрической прочности и упрощение сборки аппарата.Поставленная цель достигается тем, что в активной части индукционного аппарата, содержащего обмотку, магнитопровод, изоляционную шайбу, охватывающую с зазором обмотку, и расположенный в зазоре, дистанцирующий элемент, выполненный из наложенных одна на другую полос картона, жестко скрепленных между собой на горизонтальной и вертикальной частях обмотки,20 25 35 40 45 50 полосы картона, обхватывающие обмотку, выполнены по длине за единое целое, а на...

Номер патента: 1095252

Опубликовано: 30.05.1984

Автор: Долюк

МПК: H01F 27/36

Метки: активная, индукционного, устройства, часть

...период иоамплитуду ее собственных колебаний. Снижение амплитудыперенапряжений на ОНН позволяет уменьшить размеры промежутков "ОНН-ОВН,"ОНН-экран", что обуславливает уменьшение диаметров обмоток и расстояниемагнитного потока в рабочем режиме.Гашение магнитного потока ОНН приперенапряжениях также снижает ЭДС,которые индуктируются на разомкнутых прессующих и емкастных кольцах и по поверхностной окружности магнитопровода.Экран непосредственно регулирует не электрическое, а магнитное поле ОНН при перенапряжениях и эффективен при установке его между ОНН и магнитопроводом.На фиг. 1 схематически представлен пример выполнения активной части 1 О для двухобматочного трансформатора; на фиг. 2 - первый вариант контура тока в экране, на фиг. 3 -...

Номер патента: 1076377

Опубликовано: 28.02.1984

Авторы: Гладкий, Долюк, Челембий

МПК: B65G 17/20

Метки: конвейер, тележечный

...пути,с перемещающимися по ним на роликах тележками, соединенными через водило с боковым тяговым органом и оснащенными платформами для изделий, каждая платформа тележки выполнена в виде двух консольных пластин, уетановленных с возможностью перемещения вдоль тележки, а водило выполнено в виде стержня, установленного между тележкой и боковым тяговым органом и соединенного с ними посредством шарниров,При этом боковой тяговый орган выполнен в виде расположенных одна над другой параллельных ветвей, а каждая тележка выполнена с двумя рядами горизонтальных параллельных пазов, в которых размещены концы консольных пластин,На фиг. 1 показан конвейер, общий вид; на фнг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 2; на фиг. 4 -5 10...

Номер патента: 1076243

Опубликовано: 28.02.1984

Авторы: Гладкий, Долюк, Овсяник, Челембий

МПК: B23K 37/04

Метки: внутренний, центратор

...и фиксирующими щтифтамиеВкладыши установпены эаподлицо сбоковыми поверхностями накладок,Накладки, расположенные по одну из1 сторон вкладышей, снабжены заходнымконусом.На фиг, 1 изображен предлагаемыйцентратор, общий вид; на фиг. 2 сечение А-А на фиг, 1; на фиг. 3 сечение Б-Б на фиг, 1.Устройство содержит разжимныесегменты 1, закрепленные на радиальноустановленных в корпусе 2 силовых штоках 3 с роликами 4, вэаимодействуюшими с подвижной конусной втулкой 5.Каждый разжимной сегмент 1 оснащенрычажным механизмом, состоящим иэрычага 8, который одним концом при1076243е ными сегментами образуется промежуток9, Одновременно с движением сегментов перемещаются и тяги 19, увлекаяй эа собой рычаги 6, которые своими топкателями 8 воздействуют на буртик...

Номер патента: 1026176

Опубликовано: 30.06.1983

Автор: Долюк

МПК: H01F 27/28

Метки: индукционного, обмотка, устройства

...конечного виткакаждого последующего четного слояили катушки.Это позволяет снизить напряженияв изоляционных промежутках междукатушками или слоями и за счет этогоуменьшить их величину, что дает возможность уменьшить общую высоту 15 обмотки и сократить расход материалов при изготовлении индукционногоаппаратаНа фиг, 1 схематично представлено сечение обмотки катушечногостроения; на фиг, 2 - предлагаемая 20 обмотка слоевого строения.Обмотка индукционного аппарата,например, .трансформатора или реактора, содержит две пераллели П иП проводов, образующих последова тельно соединенные витки (1-15 ).Витки одной параллели проводов Побразуют последовательно соединенные нечетные слои или катушки НК,а витки другой параллели П - послеЗ 0 довательно...

Номер патента: 985834

Опубликовано: 30.12.1982

Авторы: Долюк, Иващенко

МПК: H01F 27/32

Метки: высоковольтного, емкостное, кольцо, обмотки, трансформатора

...затрат, так каквыполнение перепаек осушествляетсяпреимушественно вручную,Цель изобретения - упрошение констРукции, снижение нагрева и Повышение 15электрической прочности кольца путемУстранения электрических колебаний визолированных витках электрода,Поставленная пель достигается тем,Что в емкостном кольце, содержашемДиэлектрический остов, электрод на поВерхности остова, образованный виткамиИзолированной металлической ленты сРазрывом между первым и последнимВитками, а также элемент подключения 25электрода к обмотке, элемент подключения электрода к обмотке соединен сосредним витком электрода, образуя двесимметричные ветви витков электродаПредлагаемое решение значительно З 0улучшает электрические параметры емкостного кольпа, так как...

Номер патента: 982107

Опубликовано: 15.12.1982

Авторы: Долюк, Ренев

МПК: H01F 27/28, H01F 27/36

Метки: обмотка, трансформатора

...созданные указанными частямивитков, нейтрализуют один другого, что,в свою очередь, исключает внутриквтушечные перенапряжения или существенно снижает их амплитуду до безопасных величин. В рабочем режиме ток в холостыхвитках отсутствует, а при импульсныхперенапряжениях протекает волновой ток,имеющий проч ивоположное направлениеволновому току токонесуших витков данной катушки,50 55 Снижение амплитуды перенапряженийв катушках позволяет уменьшить высотуканалов между катушками, что, в своюочередь, позволяет уменьшить габаритные размеры обмоток и всего трансформатора,На фиг. 1, 2, 3 изображены схемырасцоложения токонесущих и холостыхвитков в четырех катушках обмотки;на фиг, 4 - эквивалентная схема парыкатушек, поясняющая достигнуть.й...

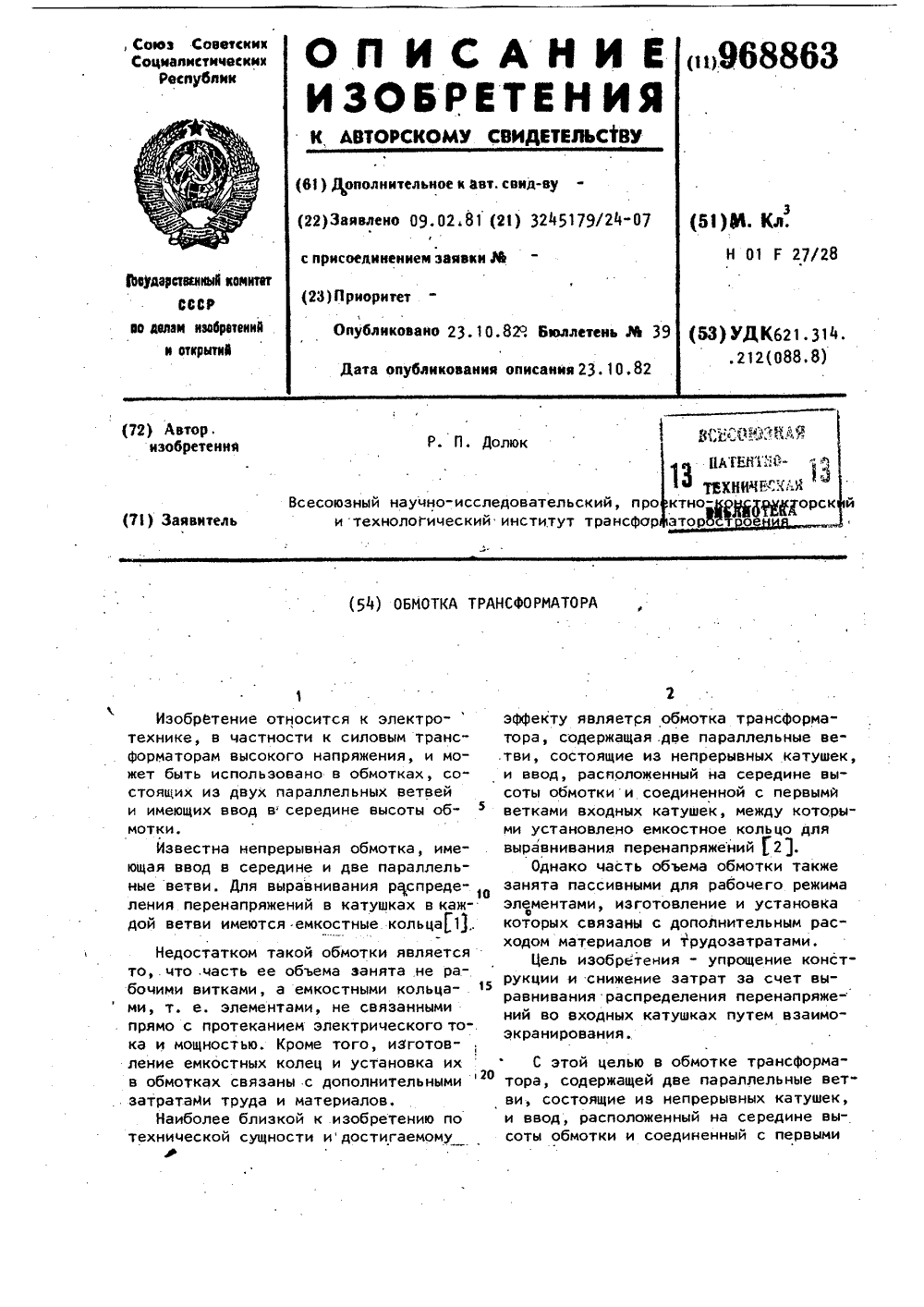

Номер патента: 968863

Опубликовано: 23.10.1982

Автор: Долюк

МПК: H01F 27/28

Метки: обмотка, трансформатора

...счет возможности изготовления обверхности обмотки, а первый виток вто-моток 110-330 кВ без емкостных колец, рой ветви - на внутренней. что позволяет увеличить коэффициентНа фиг. 1 схематично изображена об заполнения объема обмотки активныммамотка; на фиг, 2 - схема, поясняющая териалом или уменьшить габариты обмообразование, взаимного экранирования ток при тех же рабочих характеристивходных катушек ветвей обмотки. ках.Обмотка трансформатора содержитдве (верхнюю и нижнюю) ветви, состоя- Ощие из непрерывных катушек 1 (фиг, 1), Формула изобретения и ввод А, соединенный с первым витком2 входной катушки 3 верхней ветви и Обмотка трансформатора, содержащая первым витком 4 входной катушки 5 ниж- две параллельные ветви, состоящие из ней ветвИ....

Номер патента: 955233

Опубликовано: 30.08.1982

Автор: Долюк

МПК: H01F 27/32

Метки: трансформатор, трехфазный

...выбираются не по фазному, а по линейному5233 95 напряжению, что приводит к значительному ихувеличению, в то время как на противоположных торцах между нейтральными выводамитрансформатора напряжение равно О.Увеличение рабочего напряжения и мощности трансформатора вызывает значительный роствесовых и габаритных характеристик за счетувеличения его линейных размеров, в том числеи межфазных изоляционных промежутков. Таким образом, межфазные изоляционные промежутки существенно влияют на линейные размеры трансформатора, а следовательно, и наего весовые характеристики (увеличиваетсярасход активных материалов, трансформаторного масла, конструкционных материалов).Цель изобретения - снижение материалоемкости трансформатора за счет уменьшения...

Номер патента: 955232

Опубликовано: 30.08.1982

Автор: Долюк

МПК: H01F 27/32

Метки: электроиндукционное

...1 через параллельно соединенные конденсатор 6 и резистор 7.При протекании рабочего тока в обмотках 1 и 2 в устройстве образуется магнитный поток рассеяния, который из-за неодинакового сцепления с обмотками 1, 2 и 3 индуктирует в них неодинаковую ЭДС рассеяния. В результате на конденсаторе возникает ра бочее напряжение, равное разности ЭДС обмоток 1 и 3, по конденсатору и обмотке протекает электрический955.232 Фиг, У ток. В результате реактивный ток, протекающий из линии уменьшается на величину тока.Для защиты конденсатора 6 от кратковременного повышения напряжения на нем, которое может возникнуть при коротком замыкании в линии А, параллельно с конденсатором 6 подключен высоколинейный резистор 7. Причем при нормальных напряжениях на...
