Демещук

Номер патента: 702813

Опубликовано: 27.08.2005

Авторы: Демещук, Добрынин, Михельсон, Чиженков

МПК: G01C 19/38

Метки: вертикали, места, указатель

Указатель вертикали места, содержащий корпус, маятниковую систему в двухрамочном кардановом подвесе и датчик угла отклонения внутренней рамки подвеса по отношению к корпусу, отличающийся тем, что, с целью повышения точности указателя путем уменьшения влияния горизонтальных линейных ускорений, маятниковая система выполнена в виде двух маятниковых элементов, первый элемент связан с внутренней кардановой рамкой подвеса через упругий преобразователь линейного перемещения в угловое по оси подвеса наружной рамки, а второй элемент - с первым через упругий преобразователь линейного перемещения в угловое по оси подвеса внутренней рамки.

Номер патента: 630970

Опубликовано: 27.08.2005

Авторы: Антошин, Демещук, Михельсон, Петров, Ушаков

МПК: G01C 19/02

Метки: гироузел, колоколообразного, миниатюрный, типа

Миниатюрный гироузел колоколообразного типа, содержащий корпус, совмещенный с внутренней рамой гироприбора, закрепленный в нем посредством цилиндрической ступицы статор электродвигателя, ротор охватывающий статор и скрепленный с валом посредством крышки, и радиально-упорные шарикоподшипники, отличающийся тем, что, с целью улучшения компактности конструкции, корпус и крышка ротора выполнены в виде выпуклых симметричных полусферических оболочек, причем внутренние кольца шарикоподшипников закреплены одно на валу, другое - на ступице, а внешние кольца установлены в местах соединения корпуса со ступицей и вала с крышкой ротора.

Номер патента: 690913

Опубликовано: 27.08.2005

Авторы: Антошин, Арбузов, Делекторский, Демещук, Михельсон, Ушаков

МПК: G01C 19/02

Метки: гироскопа, нагрузки, осевой, шарикоподшипники

Способ регулирования осевой нагрузки на шарикоподшипники гироскопа, включающий приложение к валу ротора гироскопа со стяжкой осевой нагрузки, измерение деформации ветвей рамы гироскопа относительно основания при приложении осевой нагрузки и подбор компенсирующей детали, отличающийся тем, что, с целью увеличения долговечности гироскопа, до приложения осевой нагрузки контролируют исходное взаимное положение ветвей рамы гироскопа, разводят ветви рамы до достижения расчетной величины осевой нагрузки, меньшей номинальной подбором компенсирующей детали и сближают стяжкой ветви рамы до их исходного взаимного положения.

Номер патента: 733433

Опубликовано: 27.08.2005

Авторы: Антошин, Арбузов, Делекторский, Демещук, Никаноров, Ушаков

МПК: G01C 19/08

Метки: выставки, гиродвигателя, гироприборе

Способ выставки гиродвигателя в гироприборе, включающий установку гиродвигателя в рамке гироприбора и разворот его статора относительно главной оси гироприбора при одновременном измерении магнитного поля рассеяния гиродвигателя, отличающийся тем, что, с целью повышения точности работы гироприбора при несимметричных режимах управления гиродвигателем, моделируют на обмотках статора гиродвигателя несимметрию питания, аналогичную рабочей, составляющую внешнего магнитного поля рассеяния гиродвигателя, ориентированную по входной оси гироприбора, постоянно контролируют в процессе разворота статора, а разворот статора осуществляют до получения минимума амплитуды, измеренной составляющей...

Номер патента: 1179749

Опубликовано: 20.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 19/04

Метки: гиродвигатель

Гиродвигатель, содержащий корпус с торцовыми крышками, внутри которого размещены статор и ротор, смонтированный на полом валу, установленном в шарикоподшипниках, причем в полости вала размещена стяжка торцовых крышек, отличающийся тем, что, с целью повышения долговечности гиродвигателя путем стабилизации момента трения шарикоподшипников, в гиродвигатель введена втулка, размещенная коаксиально и с радиальными зазорами относительно стяжки торцовых крышек и вала, причем один конец втулки закреплен неподвижно на стяжке торцовых крышек, а другой конец установлен с возможностью контакта с одной из торцовых крышек, при этом материалы стяжки торцовых крышек, вала и втулки выбирают из следующих...

Номер патента: 1170847

Опубликовано: 20.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 19/04

Метки: гиродвигатель

Гиродвигатель, содержащий корпус, внутри которого размещен статор и ротор, установленный в подшипниках, связанных с корпусом через упругие монтажные кольца, отличающийся тем, что, с целью повышения надежности гиродвигателя, в него введено компенсирующее упругое монтажное кольцо, установленное между статором и корпусом, при этом компенсирующее упругое монтажное кольцо выполнено с радиальной жесткостью C, удовлетворяющей отношению где C1 - суммарная радиальная жесткость пары подшипников;m1 и m2 - соответственно массы ротора и статора.

Номер патента: 778497

Опубликовано: 20.08.2005

Авторы: Демещук, Михельсон, Чиженков

МПК: G01P 9/04

Метки: вибрационный, гироскоп

Вибрационный гироскоп, содержащий основание, датчики угла, сумматор, осциллятор, который состоит из корпуса, двух инерционных масс, упругих элементов, связывающих массы с корпусом, и привода, торсион, соединяющий корпус осциллятора с основанием, и датчик крутильных колебаний, отличающийся тем, что, с целью повышения точности и одновременного измерения угловой скорости и перекрестного линейного ускорения, инерционные массы совмещены с роторами датчиков угла, статоры которых жестко закреплены в корпусе осциллятора, упругие элементы выполнены из стержней, ориентированных по образующим однополостного гиперболоида, а выходные обмотки датчиков угла соединены со входом сумматора.

Номер патента: 778494

Опубликовано: 20.08.2005

Авторы: Антошин, Демещук, Мирошников, Михельсон, Чиженков

МПК: G01P 15/09

Метки: акселерометр

Акселерометр по авторскому свидетельству № 562134, отличающийся тем, что, с целью повышения точности, в него введены пьезоэлементы, укрепленные между упругими элементами и торцевыми стенками корпуса, а датчик угла подключен к усилителю, выход которого подключен к электродам пьезоэлементов, причем механические оси пьезоэлементов совмещены с осью чувствительности акселерометра.

Номер патента: 915572

Опубликовано: 20.08.2005

Авторы: Демещук, Михельсон

МПК: G01P 15/08

Метки: акселерометр

Акселерометр, содержащий корпус, инерционную массу, закрепленную в корпусе посредством подвеса, выполненного из нескольких упругих стержней, расположенных по образующим однополостного гиперболоида и являющихся преобразователями линейного перемещения в угловое, отличающийся тем, что, с целью повышения чувствительности на начальном участке диапазона измерения, в него введена дополнительная инерционная масса с ограничителями ее перемещения, закрепленная в корпусе посредством одного из упругих элементов подвеса основной инерционной массы и дополнительного упругого элемента, выполненного аналогично основному.

Номер патента: 1060000

Опубликовано: 20.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 25/00

Метки: гиродвигателя, установки

Способ контроля установки гиродвигателя, включающий измерение времени выбега гиродвигателя с жестко закрепленными обоими концами его оси, отличающийся тем, что, с целью повышения точности контроля путем определения наличия перекосов опор, дополнительно измеряют время выбега гиродвигателя с одним жестко закрепленным концом его оси и определяют, совпадает ли время выбега при обоих замерах, при этом измерение времени выбега при обоих замерах осуществляют с одинаковой скоростью и при одинаковой температуре.

Номер патента: 768297

Опубликовано: 20.08.2005

Авторы: Антонов, Антошин, Демещук, Ушаков

МПК: G01C 25/00

Метки: гиродвигателя, нагрузки, осевой, установки, шарикоподшипники

Способ установки осевой нагрузки на шарикоподшипники гиродвигателя, включающий измерение жесткостей шарикоподшипников и перемещения статора гиродвигателя относительно ротора при приложении осевого усилия между ними, а также подбор осевого размера регулировочного звена с последующей фиксацией элементов, отличающийся тем, что, с целью повышения его точности, до приложения осевого усилия устанавливают регулировочное звено с осевым размером, обеспечивающим отсутствие осевого зазора в собранном гиродвигателе, прикладывают осевое усилие между статором и ротором большее, чем заданная осевая нагрузка и меньшее нагрузки, при которой полностью разгружается один из подшипников, и изменяют осевой...

Номер патента: 586716

Опубликовано: 20.08.2005

Авторы: Буданов, Демещук, Мирошников, Михельсон

МПК: G01P 15/11

Метки: акселерометр

Акселерометр по авт.св. № 562134, отличающийся тем, что, с целью повышения точности измерения, статор подвешен с помощью упругих стержней, расположенных по образующим однополостного гиперболоида и зеркально симметрично упругому подвесу ротора, при этом отношение момента инерции к коэффициенту жесткости для ротора равен отношению момента инерции к коэффициенту жесткости для статора.

Номер патента: 751210

Опубликовано: 20.08.2005

Авторы: Антонов, Антошин, Демещук, Ушаков

МПК: G01C 19/08

Метки: гиродвигатель

Гиродвигатель, содержащий корпус с фланцами, электродвигатель для привода ротора, термокомпенсирующий элемент, установленный между фланцами, и нагревательную обмотку, расположенную на термокомпенсирующем элементе, отличающийся тем, что, с целью повышения стабильности скорости вращения ротора, в него дополнительно введены блок измерения скорости, усилительно-преобразовательный блок, последовательно соединенные источники тока и схемы сравнения, при этом выходы схемы сравнения и источника тока соединены с нагревательной обмоткой, а выход блока измерения скорости через усилительно-преобразовательный блок соединен со входом схемы сравнения.

Номер патента: 749180

Опубликовано: 20.08.2005

Авторы: Антошин, Делекторский, Демещук, Мирошников, Михельсон, Ушаков

МПК: G01C 19/04

Метки: гиродвигатель

Гиродвигатель, содержащий корпус с торцевыми крышками, шарикоподшипники, ротор с валом и неподвижный термокомпенсирующий стержень, установленный внутри вала и закрепленный между торцевыми крышками корпуса, отличающийся тем, что, с целью повышения его долговечности путем стабилизации осевой нагрузки на шарикоподшипники, стержень жестко фиксирован одним концом в крышке корпуса, а другим концом, поверхность которого выполнена выпуклой, введен с напряжением в линейный кольцевой контакт с конусной поверхностью отверстия в противоположной крышке корпуса.

Номер патента: 896979

Опубликовано: 20.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 25/00

Метки: гиродвигателя, нагрузки, осевой, шарикоподшипники

1. Способ контроля осевой нагрузки на шарикоподшипники гиродвигателя, заключающийся в измерении жесткостей шарикоподшипников и крышек гиродвигателя и перемещения статора гиродвигателя относительно его ротора при приложении осевого усилия между ними, отличающийся тем, что, с целью повышения точности контроля, до сборки гиродвигателя измеряют деформацию одной пары подшипник-крышка при приложенном к ней осевом усилии от Po до (Po + P1), прикладывают к другой паре подшипник-крышка осевое усилие от Po до Po -...

Номер патента: 893022

Опубликовано: 20.08.2005

Авторы: Демещук, Мирошников, Михельсон, Ушаков, Чиженков

МПК: G01P 9/04

Метки: вибрационный, гироскоп

Вибрационный гироскоп, содержащий основание, датчики угла, сумматор, осциллятор, состоящий из корпуса, двух инерционных масс, упругих элементов, связывающих массы с корпусом, и привода, торсион, соединяющий корпус осциллятора с основанием, и датчик крутильных колебаний, отличающийся тем, что, с целью измерения независимых составляющих угловой скорости и линейного ускорения, в него дополнительно введены избирательный усилитель частоты вынужденных колебаний инерционных масс, избирательный усилитель двойной частоты вынужденных колебаний инерционных масс, фильтр нижних частот, два демодулятора и два сумматора, выход датчика крутильных колебаний соединен со входом усилителя частоты...

Номер патента: 565572

Опубликовано: 20.08.2005

Авторы: Буданов, Демещук, Мирошников, Михельсон

МПК: G01P 15/11

Метки: акселерометр

Акселерометр, содержащий корпус и измерительное звено, состоящее из инерционной массы, совмещенной с ротором датчика, и упругого подвеса, выполненного в виде пары одинаковых упругих элементов, каждый из которых состоит из нескольких упругих стержней, расположенных по образующим однополостного гиперболоида, отличающийся тем, что, с целью обеспечения одновременного измерения угловых и линейных ускорений, в него введено второе измерительное звено, ось чувствительности которого совмещена с осью чувствительности первого звена, а упругие элементы подвеса зеркально симметричны упругим элементам первого звена, причем датчики угла обоих звеньев включены в схему суммирования и вычитания, выходы с...

Номер патента: 882324

Опубликовано: 20.08.2005

Авторы: Демещук, Михельсон

МПК: G01P 15/00

Метки: акселерометр

Акселерометр, содержащий корпус, два инерционных элемента, закрепленных на подвесах, являющихся преобразователями углового перемещения в линейное и выполненных в виде упругих стержней, расположенных по образующим однополостного гиперболоида и зеркально-симметричных друг другу, датчики съема сигналов по углу и смещению, отличающийся тем, что, с целью повышения точности измерения и упрощения конструкции акселерометра, в нем первый инерционный элемент совмещен с ротором датчика съема сигнала по смещению и связан посредством углового преобразователя со вторым инерционным элементом, который посредством второго упругого преобразователя, расположенного коаксиально первому, связан с корпусом.

Номер патента: 1285868

Опубликовано: 10.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 25/00

Метки: гиродвигатель, двухстаторный

Двухстаторный гиродвигатель, содержащий раму, выполненную в виде корпуса, внутри которой смонтирован в шарикоподшипниках ротор, и статоры, установленные в торцовых участках рамы, отличающийся тем, что, с целью улучшения рабочих характеристик гиродвигателя путем уменьшения величины смещения центра масс, шарикоподшипник с меньшей жесткостью установлен в торцовом участке рамы с большей жесткостью, а статор с большей величиной температуры перегрева установлен в половине гиродвигателя с меньшей суммарной жесткостью торцового участка рамы и шарикоподшипника.

Номер патента: 1566912

Опубликовано: 10.08.2005

Авторы: Демещук, Перожок

МПК: G01P 21/00, H01L 21/00

Метки: акселерометра, кремниевого, сборки

Способ сборки кремниевого акселерометра, заключающийся в последовательном сопряжении друг с другом элементов акселерометра и взаимной их фиксации, отличающийся тем, что, с целью повышения производительности сборки и снижения себестоимости производства, последовательное сопряжение друг с другом элементов акселерометра и взаимную их фиксацию проводят в деионизированной воде, а после взаимной фиксации элементов удаляют из акселерометра остатки жидкости просушиванием при повышенной температуре.

Номер патента: 1499679

Опубликовано: 10.08.2005

Авторы: Авдеев, Андреев, Демещук

МПК: G01C 19/04, H01R 39/28

Метки: гироскопа, датчика, емкостного, заземления, угла

Устройство заземления емкостного датчика угла гироскопа, содержащее контакт, установленный на валу ротора гироскопа, упругую пластину, закрепленную на корпусе гироскопа и сопряженную с подвижным контактом, отличающееся тем, что, с целью повышения надежности и снижения трудоемкости его изготовления, контакт выполнен в виде шарика, подвижно установленного в технологическое центровое отверстие вала ротора гироскопа.

Номер патента: 1378546

Опубликовано: 10.08.2005

Авторы: Демещук, Ушаков

МПК: G01C 25/00

Метки: гиродвигателя, установки

Способ контроля установки гиродвигателя, включающий косвенное определение моментов трения в опорах при вращении ротора с одним, а затем с двумя или наоборот жестко закрепленными концами его оси и определение по измеренным динамическим параметрам гиродвигателя наличия перекосов опор, отличающийся тем, что, с целью повышения точности контроля путем исключения изменения перекосов опор в процессе контроля, определение момента трения в опорах производят путем определения изменения частоты вращения ротора в асинхронном режиме.

Номер патента: 1794993

Опубликовано: 15.02.1993

Авторы: Вовк, Демещук, Иванов, Рыжов, Шокарев

МПК: E02D 3/10

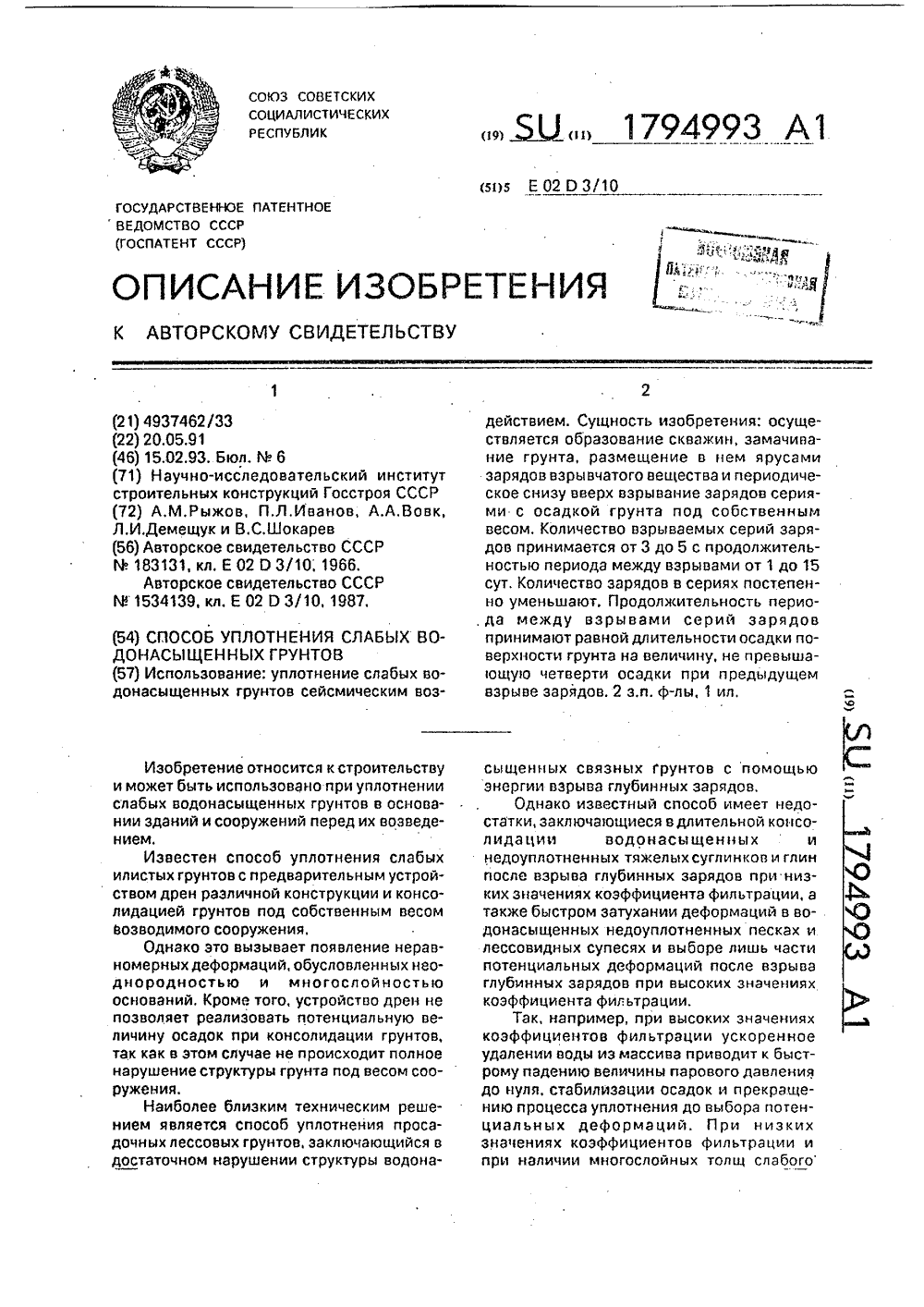

Метки: водонасыщенных, грунтов, слабых, уплотнения

...грунтов, включающем образованиескважин; замачивание грунта, размещениев нем ярусами зарядов взрывчатого вещества и периодическое снизу вверх взрываниезарядов сериями с осадкой грунта под собственным весом, согласно изобретению, количество взрываемых серий зарядовпринимают от 3 до 5, а продолжительностьпериода между взрывами зарядов - от 1 до.15 сут, при этом количество зарядов в каждой последующий серии их взрывов постепенно уменьшают, кроме того,продолжительность периода между взрывами серий зарядов принимают равной длительности осадки поверхности грунта навеличину, не превышающей четверти осадки предыдущего взрыва зарядов.Заявляемый способ поясняется чертежом, где представлен график измененияскорости осадок массива...

Номер патента: 1763570

Опубликовано: 23.09.1992

Авторы: Вовк, Демещук, Злотник, Рыжов

МПК: E02D 3/10

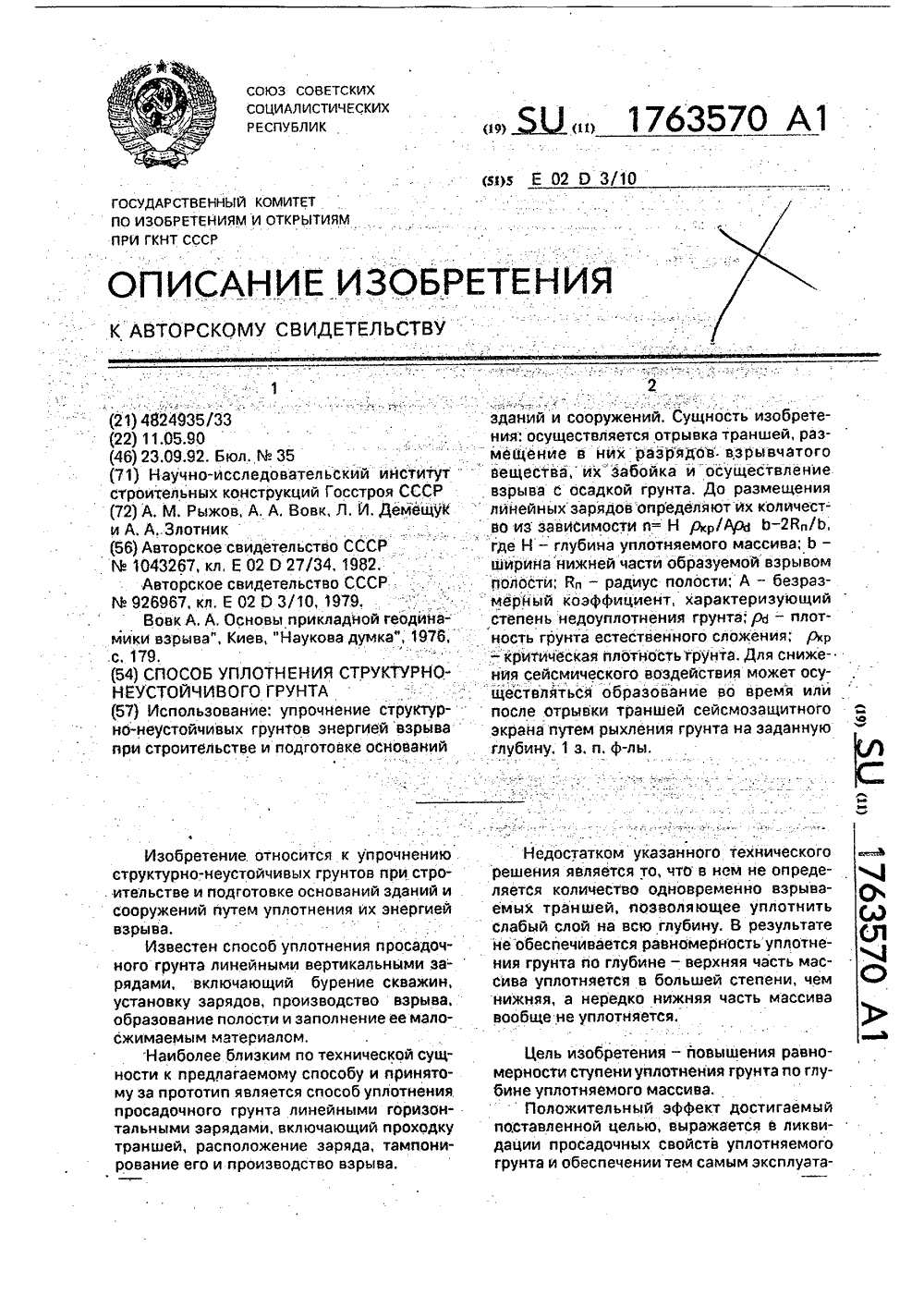

Метки: грунта, структурнонеустойчивого, уплотнения

...сосновными закономерностями теории физического моделирования эффективную 40"зону сжатия" грунта от воздействия плоской ударной волны. Количество одновременно взрываемых траншей рассчитываютиз условия равенства "зоны сжатия" толщине уплотняемого структурно-неустойчивого 45слоя грунта, Кроме того, с целью снижениявеличины сейсмического воздействия эайределами уплотняемого массива устраивают сейсмозащитный экран рыхлением грунта на заданную глубину, например, путембурения скважин и заполнением их материалом другой акустической жесткости,Таким образом, предлагаемый способсоответствует критерию "новизна", Сравнение этого способа не только с прототипомно и с другими техническими решениями вданной области техники позволило выявитьв нем...

Номер патента: 1758161

Опубликовано: 30.08.1992

Авторы: Вовк, Демещук, Кравец, Печковский, Плужник, Темирбулатов, Цой

МПК: E02D 3/10

Метки: грунтов, лессовых, просадочных, уплотнения

...что снижает равномерность про- Б садки грунта по глубине.Целью изобретения является повышение равномерности просадки грунта поглубине.4Поставленная цель достигается тем, что согласно способу, включающему образова-, ф ние встречных наклонных скважин, разме-ф щение в йих линейных зарядов взрывчатоговещества и взрывание зарядов с осадкой д грунта под собственной массой; передобразованием скважин Осуществляют отрывку параллельйьх траншей, а образованиевстречныхскважин ведут изтраншей попарно под углом 20 - 30 к горизонту с пересечением их проекций на вертикальн о плоскость,1758161 мПлотность скелета плотнениого грунта при раагичных углах наклона скаакин, г/сн Н, н Исходная плотностьскелета грунта,г/снЗ а ЗЗ 35,48 1,49 ,67 1,65 ,67 1,72...

Номер патента: 1733565

Опубликовано: 15.05.1992

Авторы: Вовк, Демещук, Кравец, Печковский, Плужник, Темирбулатов, Цой

МПК: E02D 3/10

Метки: грунтов, лессовых, просадочных, уплотнения

...влажностью 14-16 ф , которые относятся к трудноуплотняемым.На чертеже схематично показан уплотняемый массив, вертикальный разрез и план.На чертеже показаны наклонные скважины 1, траншеи 2, вспомогательные скважины 3 и поверхность грунтового массива 4. Способ осуществляют следующим образом.По контуру уплотняемого массива образуют с шагом 3-4 м цепочку вертикальных скважин 3 глубиной 10-14 м. Параллельно проходят траншею 2 глубиной 1,5-2,0 м, С дна траншеи с шагом 2,5-3,0 м под углом а 7-11 пробуривают скважины, например пневмопробойником, В скважинах располагают заряды взрывчатого вещества, Масса каждого вспомогательного заряда 20-40 кг, линейная масса основных зарядов в зависимости от мощности просадочной толщи составляет 4-6...

Номер патента: 1628947

Опубликовано: 23.02.1991

Авторы: Бондаренко, Гарматюк, Демещук, Нагорный, Роенко

МПК: A01G 1/00, A01G 7/00

Метки: выращивания, двухлетних, кормовых, культур, овощных, семян, технических

...и корнеплода. Производят посев семян в летне-осенний период, получают маточный материал в виде рассады, которую консервируют в зимний период в пленочной теплице при температуре 1 - 3 С и в весенний период высаживают в грунт рассадопосадочной машиной. 1 табл. ным материалом с созданием воздушного пространства, и поддерживают в течение всего периода хранения оптимальный температурный режим в пределах- 3 С, а в весеннии период из теплиц высаживают рассаду в грунт рассадопосадочной машиной.Способ выращивания семян обеспечивает сокращение. сроков получения семян, причем обеспечивается высокая сохраняемость как корнеплодов, так и листовой поверхности, что способствует ускоренному росту растений и получению семян повышенной всхожести, а...

Номер патента: 926279

Опубликовано: 07.05.1982

Авторы: Вовк, Демещук, Душин, Постнов

МПК: E21C 37/00

Метки: веществами, взрывчатыми, заряжания, скважин, тарными

...14. В обсадной15трубе 1 монтируют сьемный рабочийорган 4, Через блок 2 перебрасываютканат 3 и крепят его к совку 5. Раз.рабатывают посредством рабочего органа 4 и совка 5 горизонтальную скважи 20ну необходимой длины и убирают съемный рабочий орган 4 с совком 5, Затем монтируют к обсадной трубе 1корпус 7 механизма 6 заряжания. Канат 3 крепят к транспортным салазкамЭ 510. Загружают транспортные салазки1 О тарными взрывчатымй веществами ипри помощи лебедки 9 транспортируютсалазки 10 в забой. Затвор 8 откиды".вается, давая проход салазкам 10 сгрузом. Включают реверс лебедки 9и транспортные салазки 10 начинаютперемещаться в обратную сторону и,дойдя до затвора 8, начинают разгружаться. При этом заслонка 13 разворачивается на шарнире 11, давая...

Номер патента: 911075

Опубликовано: 07.03.1982

Авторы: Демещук, Калашов, Михельсон

МПК: F16H 25/24

Метки: винтовой, механизм

...гайке 3 посредством пары упругих стержней 4 и 5, которые являются преобразователями линейного перемещения в угловое, прикреплен выходной элемент, выполненный в виде диска 6. Упругие стержни 4 и 5 ориентированы по образующим однополостного гиперболоида и симметричны один относительно другого, Гайка 3 зафиксирована от углового смещения в основании плоской пружиной 7.Винтовой механизм работает следующим о1075 25 30 НИИПИ Заказ 1083/1 981 Подписное иал ППП "Патент", г,ужгород, ул.Проектная,3 91 та диска б зависит от знака разности шагов (тз - т) и направления наклона упругих стержней 4 и 5, Перемещение гайки 3 относительно основания 1 зависит от разности шагов винта 2 и угла а его поворота, аЬт = (тг - т 1 где360 ф коэффициент преобразования...

Номер патента: 900999

Опубликовано: 30.01.1982

Авторы: Демещук, Калашов, Михельсон

МПК: B23B 49/00

Метки: предохранительное

...предназначено для 1 сверлильных станков, снабженных приспособлением 1 для зажима детали 2, и содержит направляющую втулку 3, предварительно нагруженный в осевом направлении упругий преобразователь 4 углового перемещения в линейное, основание 5, регулировочные прокладки б и концевой выключатель 7. Подача режущего инструмента 8 осуществляется вдоль оси преобразователя 4. Концы стержней У (показан один из них) упругого преобразователя 4 защемлены в торцовых шайбах 10 и 11, жестко связанных с приспособлением 1 и основанием 5 соответственно.При выполнении механической операции, например сверления, с нормальным режимом работы приспособление 1 своей конической поверхностью прижато к направляющей втулке 3 расчетным осевым усилием упругого...
