D21B 1/04 — разделение сырья на мелкие частицы, например на волокна

Номер патента: 381714

Опубликовано: 01.01.1973

МПК: D21B 1/04, G01D 21/00

Метки: дефибрера, древесины, коэффициента, плотности, укладки, шахте

...в шахте дефибрера (на чертеже не показан) выдает импульс, в результате включается привод 1 и подвижная плита 2 со штырями 3 подается вперед. Штыри через отверстия в стенке 4 шахты начинают производить обследование торцов б балансов. При перемещении штырей на полную рабочую длину, равную возможному отклонению длины отдельного баланса от стандартной, привод по команде от бесконтактного выключателя 6 конечного положения реверсцруется, и начинается обратныц ход подвижной плиты со штыр 51 мц. В исходном состоянии привод отключасгся посредством бесконтактного вык,початсля 7, а все штыри выравниваются при упоре в отбойну;о плиту 8. Свободное перемещение штырен предотвращается наличием подпружнннва 1 ощнх разрезных втулок 9.Величина...

Номер патента: 417564

Опубликовано: 28.02.1974

МПК: D21B 1/04

Метки: 417564

...ный меланизм 12 (двигатель постоянного тока). Объектом регулирования является дефибрер 13.датчика 1 скорости дефибрирования древесины. Сипналы с датчика 1 и блока 8, как сигналы обратной связи, в элементе сравнения 10 сравниваются с оигналом задатчика 9 око рости дефибрирэвания древесины. Сигнал рассогласования поступает на регулятор 11 и далее отрабатывается исполнительным механизмом 12, При таком выполнении устройства для автоматического регулирования процесса 10 дефибрирования регулирование процесса всреднем за время интегрирования осуществляется по удельному расходу электрической энергии ,а в период интегрирования - по постоянной скорости дефибрирования древесины, 15 вследствие чего исключаются резкие и частыес большой...

Номер патента: 418585

Опубликовано: 05.03.1974

Автор: Изобретени

МПК: D21B 1/04

Метки: дефибрирования, древесииы, скорости

...части шахты пакета балансов равна скорости дефибрирования древесины, а при отсутствии поступательного перемещения барабана - окружной скорости последнего. Вращение барабана 1 передается посаженному на одной оси 5 с ним датчику 4. Расположение датчика 4 внутри барабана 1 уменьшает габариты устройства, а также улучшает герметизацию датчика окружной составляющей скорости барабана. В случае перекатывания по неровно выложенной стенке, образованной торцами отдельных балансов, происходят также возвратно-поступательные перемещения барабана в горизонтальной плоскости, которые посредством тросика 7, шкива 8 и противодействующей пружины 9 преобразуются во вращательное движение датчика 6 радиальной составляющей скорости барабана. Использование...

Номер патента: 421721

Опубликовано: 30.03.1974

Авторы: Изобретени, Кулаков, Кушнир, Лукь, Нечкин, Сергеев

МПК: D21B 1/04

Метки: 421721

...древесной а условия работы механиз 10 ны к камню дефпбрера улу ания осуфибрировровании пибрировапри песпны наность качассы умема подаччшаются. П р едмет изобретенияСпособ автоматического регулирования процесса дефибрпрования путем поддержания заданного соотношения между потребляемой дефибрером электрической мощностью и его производительностью в среднем за время интегрирования, отличающийся тем, что, с целью повышения стабильности качества вырабатываемой древесной массы и улучшения условий работы механизма подачи древесины к камню дефибрера, регулирование процесса дефибрирования в период интегрирования осуществляют по постоянной скорости дефибрирования древесины. Изобретечие касается дефибреров, применяемых для производства древесной...

Номер патента: 430213

Опубликовано: 30.05.1974

Авторы: Зарубин, Пермский

МПК: D21B 1/04

Метки: дефибрера, производительности

...волокна в жидкости, поступающей на камень и непосредственно в ванну дефибрера, и определяют производительность дефибрера как разность между произведением расхода древесной массы, выходящей из ванны дефибрера, на концентрациюдревесной массы, выходящей из ванны де.фибрера,и произведением расхода жидкости,поступающей на камень и непосредственно вванну дефибрера, на концентрацию волокна в 25жидкости, поступающей на камень и непосредственно в ванну дефибрера,ность способа заключается в следую 30 При дефибрировании древесины, свойства которой (влажность, плотность и др.) в каждый момент времени изменяются, посредством датчиков одновременно и непрерывно измеряют расход Я и концентрацию С древесной массы, выходящей из ванны дефибрера,...

Номер патента: 436904

Опубликовано: 25.07.1974

Авторы: Дударев, Кулаков, Нечкин

МПК: D21B 1/04

Метки: двухпрессового, дефибрера

...10, Выходные сигналы У, и У суммирующих элементов 6, 7 поступают в виде сигналов управления на регуляторы 3, 4,Сигналы, пропорциональные скорости надвигания баланса на камень, с датчиков скорости 8, 9 (или датчиков расхода рабочей жидкости в цилиндрах прессов) Ут; и Ут; подаются на вход элемента сравнения 10, выходные сигналы которого Л У или Л Уг в виде сигналов обратной связи поступают на соответствующие суммирующие элементы.При этом:Ы,=От, )О436904 соответственно Составитель В. АлекперовТехред В. Рыбакова Корректор Е. Рогайлина Редактор С. Ежкова Заказ 2223/3 Изд. Мо 575 Тираж 456 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,...

Номер патента: 443133

Опубликовано: 15.09.1974

Автор: Зарубин

МПК: D21B 1/04

Метки: влажности, дефибрируемой, древесины

...к дефибрерам, применяемым для производства древесной массы в целлюлозно-бумажной промышленности.Известен способ определения свойств древесины в условиях непрерывного производственного процесса, при котором непрерывно измеряют параметры, зависящие от влажности, например количество энергии проникающего через древесину узконаправленного (точечного) потока ядерного излучения. Применение известного способа для непрерывного автоматического определения влажности древесины в узком слое над зоной дефибрирования является практически неосуществимым, так как требует разработки и создания новых дорогостоящих конструкций,Для непрерывного определения относительной влажности древесины в процессе дефибрирования предлагается в качеспве измеряемых...

Номер патента: 444845

Опубликовано: 30.09.1974

Авторы: Бурносов, Кубков, Лахтанов, Микулинский

МПК: D21B 1/04

Метки: машин, нож, режущий, рубительных, спиральных

...короткой длине ЧЬНО 11 режуже,9 Изобретение представляет собойиож для спиральных рубительныхпредназначено к использованию в драбатывающей промышленности.Известен режущий нож для спирарубительных машин, выполненный впластины с длинной режущей кромкоступом с короткой режущей кромкойпежным пазом.Однако такой режущий иож нельзязовать на левосторонием и правостдисках,Цель изобретнедостатка.Для этого выступ выполнен по всейпластины ножа и снабжен дополниткороткой режущей кромкой.На фиг. 1 изображен предлагаемыйщий нож, вид спереди; на фиг. 2 - твид сверху.Режущий ноПО ВСЕЙ ДЛИНЕ 1 ения - устранение указаииог к включает в себя выступ южа, из которого формирую ся короткие режущие 1 сромки: правая вая 3, длинные режущие кромки 4, за...

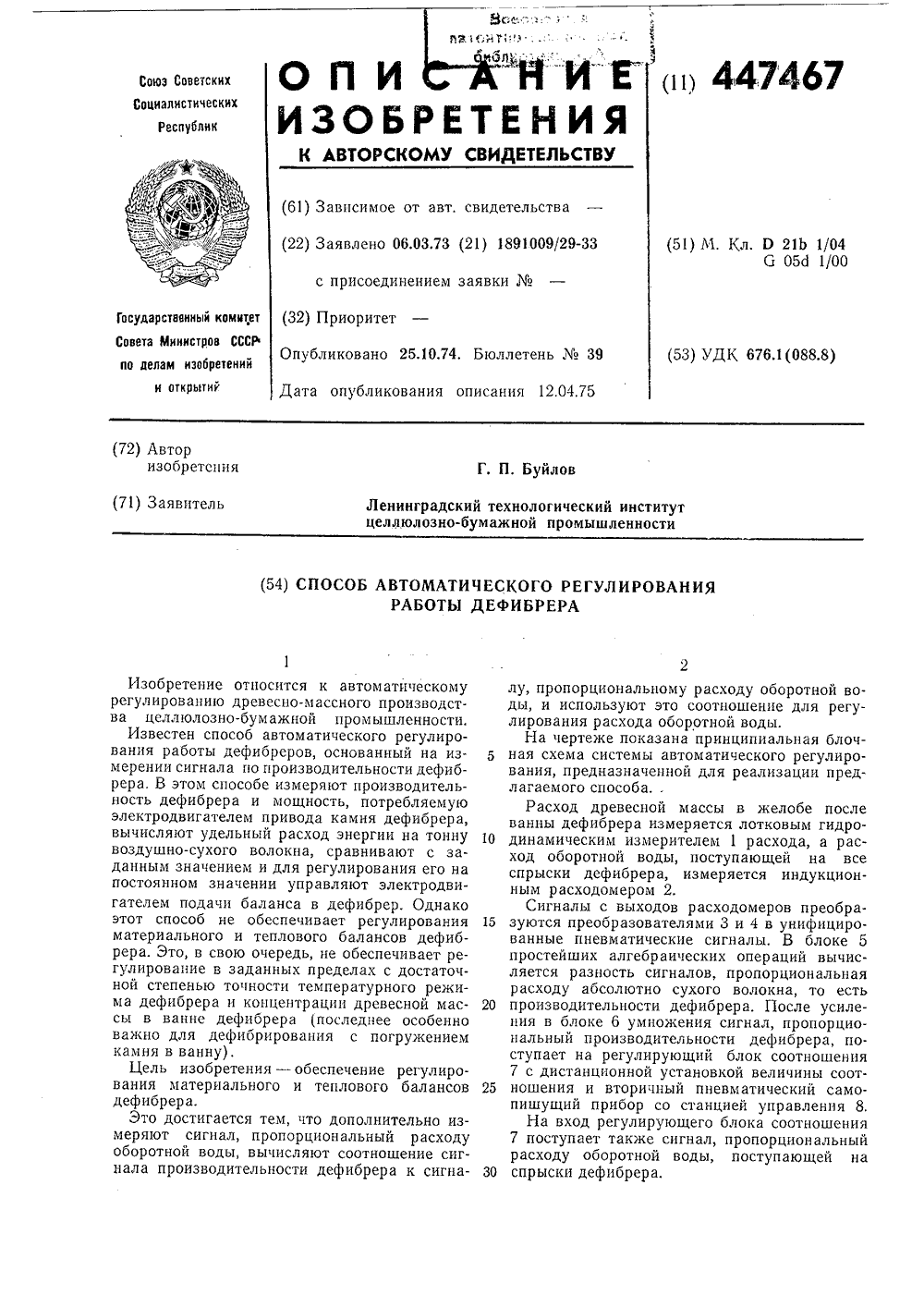

Номер патента: 447467

Опубликовано: 25.10.1974

Автор: Буйлов

МПК: D21B 1/04

Метки: дефибрера, работы

...регулирования, предназначенной для реализации предлагаемого способа.,Расход древесной массы в желобе после ванны дефибрера измеряется лотковым гидро- динамическим измерителем 1 расхода, а расход оборотной воды, поступающей на все спрыски дефибрера, измеряется индукционным расходомером 2.Сигналы с выходов расходомеров преобразуются преобразователями 3 и 4 в унифицированные пневматические сигналы, В блоке 5 простейших алгебраических операций вычисляется разность сигналов, пропорциональная расходу абсолютно сухого волокна, то есть производительности дефибрера. После усиления в блоке 6 умножения сигнал, пропорциональный производительности дефибрера, поступает на регулирующий блок соотношения 7 с дистанционной установкой величины...

Номер патента: 454307

Опубликовано: 25.12.1974

Авторы: Вьюков, Добровольский, Зюльков, Корик, Лицман, Пивоваров

МПК: D21B 1/04

Метки: баланса, древесной, массы

...бара бана 1 и цилиндрического ротора 4 осуществляет привод 12. Для очистки прорезей 3 ножевого барабана 1 служат спрыски 13 горячей воды. Устройство заключено в герметический кожух 14.10 Устройство работает следующим образом.Балансовую древесину подают через узлы11 загрузки в прессовые коробки 10 параллельно оси ножевого барабана 1 и прессом 15 прижимают к ножевому барабану 1. Ножи 2 15 барабана 1 срезают щепу в виде тонких полосок по всей длине баланса. Волокна полученной щепы располагаются параллельно ножам 2 барабана 1 и соответственно осям цилиндрических роликов 8, что позволяет увели чить площадь размола на первой стадии процесса и уменьшить габариты и вес барабана 1, а также интенсифицировать процесс размола. Щепа в виде тонкой...

Номер патента: 454308

Опубликовано: 25.12.1974

Авторы: Бурносов, Клубков, Лахтанов, Микулинский

МПК: D21B 1/04

Метки: машин, нож, режущий, рубительных, спиральных

...ножа и плоскостью выемки при заточке короткой режущей кромки.На чертеже представлен нож, вид сверху.Нож содержит длинные режущие кромки 1, 2 пирамидообразные выступы с короткими правой 2 и левой 3 режущими кромками, крепежный паз а.При заточке пластины, имеющей верхние ибоковые плоскости, формируются две выемки, 2образующие пирамидообразные выступы с короткими режущими кромками. Угол среза торца щепы определяется углом наклона боедмет изоб ени А, Г, Лахтанов, В. И. Ми ковой плоскости, образующей ппрамидообразньш выступ. Остальные размеры щепы опрс. деляются кинематикой механизма резания машины.Таким образом, предлагаемый режущий нож имеет два пирамидообразных выступа, что позволяет использовать его на право- и левостороннем дисках...

Номер патента: 558994

Опубликовано: 25.05.1977

Авторы: Борисов, Карпушин, Кузнецов, Манакин, Пугачев, Сотников

МПК: D21B 1/04

Метки: бумажной, литья, массы, приготовления, радиодиффузоров

...фиг. 1 приведена сустановки; на фиг. 2 - ва558994 17 роразбивателя. Сборник массы имеет насосы 10 для перекачки концентрированйой смеси по магистрали 11 в дозаторы 12 баковвыравнивания концентрации массы, в кот: -рых смонтированы центробежные насосы 13для подачи готовой массы потребителю. Ма;гистраль 14 предназначена для снабженияводопроводной водой баков выравниванияконцентрации массы,Ванна гидроразбивателя (см. фиг. 2) вы- ополнена по форме усеченного корпуса, дно15 которого имеет уклон в сторону гидродинамического генератора.Установка работает следующим образом.В холодильный агрегат 6 из водопроводной магистрали 5 поступает вода и охлаждается в нем до 2-5 С, после чего насоссом 9 она перекачивается в ванну 2 гидроразбивателя...

Номер патента: 590386

Опубликовано: 30.01.1978

Автор: Чуприн

МПК: D21B 1/04

Метки: орган, рабочий, рубительной

...В - В на фиг. 2; ца фцг. 5 показано размещеше дополнитсльпых ножей со смещением относи 10,ри работс руб:тельной машины древесинапо загрузочною патрону 4 подается на вращающийся ножевой диск 7. Основные ножи 8 сроаот й ски древесины, которые под лсЙствпсм сил резания проходят через капал 12, 5 выпо,пснцый аксиальнО в тслс Лпск;, а куски;свссппы, Отрубсмьс ЛО;Олпитс,нныеи по.п 10, пол действием цсптрооежных сил и сил резания проходят по радиальному каналу 11. Щепа, поступаюцая пз зоны измсльчсшя 20 в кожух 6, удаляется лопатка., и 13.Для обеспечения рубки толстомсрцой дрсвссппы загрузочный патрон выполнен с улсльцсй шириной резания равной суммарной длине ре,ущих кро:о Основных ножей 8 и до полнптсльных ножей 10. При рубке толстомсрцой...

Номер патента: 676665

Опубликовано: 30.07.1979

Авторы: Мазунин, Николаев, Потанин, Теребило

МПК: D21B 1/04

Метки: дефибрирования, процесса

...вания измеряют уров те дефибрера и допол скорость подачи древе рера. 20 ссе дефибрирования по ое соотношение между остью, потребляемойи производительност еднем за период интег ическое регулирование вания за указанный п по скорости подачи изменяющийся таки ддержива- электричеглавным ью дефибрирования,процесса ериод осудревесины м образом, 30 В проце ют заданн ской мощи двигателез рера в ср а автомат дефибриро ществляют к камню, Изобретение относится к области целлюлозно-бумажной промышленности и может быть использовано для автоматического регулирования процесса дефибрирования,Иззестен способ автоматического регулирования процесса дефибрирования древесины путем поддержания заданного соотношения между электрической мощностью,...

Номер патента: 779469

Опубликовано: 15.11.1980

Авторы: Ачинцев, Мазунин, Потанин, Теребило

МПК: D21B 1/04

Метки: дефибрер, цепной

...вала камня дефибрера, при этом вход регулятора давления баланса соединен с электронным усилителем, а выход его - с исполнительным механизмом.На чертеже показана блок-схема устройства. Она содержит:1 - камень дефибрера,"2 - вал камня дефибрера,3 - подшипники вала,4 - магнитоупругие датчики;5 - электронный усилитель)6 - регистрирующий прибор;7 - регулятор давления баланса накамень.Исполнительный механизм на чертеже не показан.Работает дефибрер следующим образом.В процессе дефибрирования рабочие цепи дефибрера прижимают баланс к дефибрерномукамню 1, установленному на валу 2, расположенному в подшипниках 3. Давление, создаваемое балансом на камень, передается магиитоупругим датчикам 4. Сигналы с выходов магнитоупругих датчиков...

Номер патента: 804742

Опубликовано: 15.02.1981

Авторы: Гусаров, Хейн, Штейн

МПК: D21B 1/04

Метки: дисковая, рубительная

...червячный механизм 25, Управление электродвигателем 24 предусмотрено через концевые выключатели 26 и 27, взаимодействующие с тягой 21, Таким образом, электродвигатель 24, червячный механизм 25, ходовые винты 23 и тяга 21 составляют средство для возвратно-поступательного перемещения валов.Рубительная машина работает следующим образом.Древесину, подвергаемую измельчению в щепу, по приемному патрону 8 подают под вращающиеся ножи ротора 2 и рубка древесины производится обычным обр.,зом. Однако йри замене затупившихся ножей 4 ротор 2 рубительной машины устанавливают так, чтобы крепежные элементы 7 заменяемого ножа 4 заняли положение напротив торцовых ключей 12 червячного механизма 11. 4ключателем 27, срабатывание которого выключает...

Номер патента: 867980

Опубликовано: 30.09.1981

Автор: Нугманов

МПК: D21B 1/04

Метки: дисковая, измельчителя, пида

...на серединах участков (Ъ) материала 11, проходящихся на каждый эуб пилы.Размером Ь обозначена зона .измельчения, охвагываемая пилой при вращении, Ь - дугообразная линия, описываемая в плоскости чертежа зубьями пилы при их вращении.Благодаря наклонному положению пилы и вышеуказанному расположению зубьев 4, режущие кромки 5 при вращении вокруг оси 0-0, будут описывать в пространстве ряд кольцевых поверхностей, отстоящих друг от друга на одинаковом расстоянии.Поскольку проекции точек 6-10 зубьев 4 пилы расположены с равными промежутками на линий 1 т 1 и окружности, описываемые ими, параллельны между собой, то линия С делится точками бф, 7 ф, 8", 9", 10" также на равные отрезки, как сторона угла, поделенного параллельными линиями...

Номер патента: 968124

Опубликовано: 23.10.1982

Авторы: Белоногов, Владимиров, Добровольский, Ермилова, Пивоваров

МПК: D21B 1/04

Метки: дефибрерный, камень

...60-65 мм от рабочей поверхности и шириной 15-20 мм. Глубина равна толщине рабочего слоя,Дефибрерный камень работает следующим образом,Для подачи древесины к рабочейповерхности дефибрерного камня, вдефибрере предусмотрен питатель,вь 1 полненный в виде шахты или в ьиде коробки пресса. Расстояние между передней изадней по направлению вращения камня) стенками этого питателя определяет длину зоны деибрирования. Этавелицина, отнесенная к поверхностидефибрерного камня, называется длиной дуги дефибрирования,Во время работы камня древесина прижимается к поверхнрсти вращающегося дефибрерного камня, цастичйо погруженного в ванну с водой. Абразивные зерна, выступающие над поверхностью камня, способствуют отделению от древе 35сины древесных...

Номер патента: 971965

Опубликовано: 07.11.1982

Автор: Сорокин

МПК: D21B 1/04

Метки: волокнистого

...и ца 1 Показатели Обработка попредл. способу Размол на дисковоймельнице 1 11 111 Варианты 5,3 1,7 0,2 23 35 60ч 350 5860 7020 Степень помола, ШР Разрывная длина, м 18 104 273 37 190 2,6 1,5 2,2 2,9 1,7 1,5 5отклонении барабана от среднего положения в процессе обработки 10 мм () и степени заполнения рабочей камеры при обработке 45%. По третьему варианту скорость пропускания материала через аппарат составляет 16 кг/ч, отклонение барабана от среднего положения в процессе обработки около 15 мм ( О " ), а степень заполнения рабочей камеры материалом при обработке 200/О. Полученные в данном примере и представленные в табл. 1 результаты показывают, что уменьшение степени заполнения рабочей камеры с 70% до 200/О вызывает увеличение амплитуды...

Номер патента: 979552

Опубликовано: 07.12.1982

Авторы: Кугушев, Лебедев, Старжинский

МПК: D21B 1/04

Метки: мельница, молотковая

...разделяющую воздушную и 50водную среды с различными волновымисопротивлениями, частично отражаютсяи частично проходят в водную среду.При дальнейшем распространении акустической волны на границе вода-воздух 55происходят те же явления. В обоихслучаях через поверхность воды приникает ничтожная доля акустическойэнергии.Пройдя через одну водную плоскость,акустические волны через воздушныйпромежуток попадают на следующую водяную плоскость и т.д,Воздушные промежутки соседнимиводяными плоскостями создают дополни-.тельные сопротивления. Наибольший эф формула изобретения,1. Молотковая мельница преимущественно для волокнистых материалов, включаюцая корпус с приемной горловийой и отражательной камерой, систе" му водоподвода, установленйый в...

Номер патента: 988936

Опубликовано: 15.01.1983

Авторы: Кочергин, Мазунин, Николаев, Потанин, Теребило

МПК: D21B 1/04

Метки: дефибрирования, процесса

...блок-схема устройства, реализукщего способ.Устройство содержит блок управления 1 тиристорным преобразователем 2,двигатель 3 подачи баланса, дефибрер4, вычислительный блок 5, блок 6 обратной связи по мощности, датчик 7величины момента на валу двигателяподачи баланса, датчик 8 нормальногоУсилия, блоки 9 и 10 сравнения.Работа устройства осуществляетсяследукщим образом.По измеренньи величинам момента ннормального усилия, поступающим с датчиков 7 и 8 в блок 5, вычисляют значение угла с между нормальньм и .суммарные усилиями по следукщей формулеЫ=агс 1 р ктр"э рнК - коэффициент трения балансао стенки шахты;Вк - радиус звездочкитМ - вращающий момент, на валу ведущей звездочки двигателяподачи;Рн в .нормальное усилие,Полученную...

Номер патента: 990913

Опубликовано: 23.01.1983

Авторы: Белоногов, Владимиров, Добровольский, Ермилова, Кузнецов, Лаптев, Мамонова, Пивоваров

МПК: D21B 1/04

Метки: дефибрерный, камень

...двумя парами сегментов в одном концентрицном кольце не превышает длину дуги дефибрирования.Работа дефибрерного камня заключается в следующем.Известно, что для подачи древесины к рабочей поверхности дефибрерного камня в дефибрере предусмотрен питатель выполненный в виде шахты или в виде коробки пресса, Расстояние между передней и задней (по направлению вращения камня) стенками этого питателя определяет длину зоны дефибрирования Эта величина, отнесенная к поверхности дефибрерного камня, называется длиной дуги дефибрирования,Древесина во время работы дефибрерного камня прижимается к его вращающейся поверхности, частично погруженной в ванну с водой, Абразивныезерна, выступающие над .поверхностью весины отдельных древесных волокон и...

Номер патента: 992635

Опубликовано: 30.01.1983

Авторы: Васильев, Жеребцов, Калашников, Коробков, Пучков, Саутин, Соловьев, Тюрин, Шашко

МПК: D21B 1/04

Метки: барабан, мельницы

...фиксируются в блоки с образованием размольной гарнитуры барабана в виде зубчатых вкладышей. 15Установка зубьев 5 и прокладок 6 под углом к образующей барабана обеспечивает разложение усилий сдвига,воздействующих на размалываемый материал в зоне встречи ножей крыльчат О ки мельницы и барабана, а также на нормальную и тангенциальную составляющие, что в процессе размола обусловливает постоянный сдвиг неразволокненных кусочков материала, налипаю 5 щих в межзубчатых канавках зубчатых вкладышей, по направлению действия тангенциальных сил и их сброс с поверхности зубчатых вкладышей, В результате происходит самоочищение по верхности зубчатых вкладышей и полностью используются режущие кромки раэмольной гарнитуры барабана.Установка пластин и...

Номер патента: 1000504

Опубликовано: 28.02.1983

Авторы: Мазунин, Николаев, Потанин, Теребило

МПК: D21B 1/04

Метки: дефибрирования, температуры

...и с его помощью регулируют расход пара, подаваемого в теплообменник 10.Через теплообменник прокладывают тру. бопровод оборотной воды, Эту воду при постоянном ее расходе подают под дав лением на спрыски дефибрерного камня. В зависимости от положения регулирующего клапана 7, уменьшают или увеличиваюг поступление пара в теплообменник 10, тем самым уменьшают или увеличивают температуру оборотной воды, подаваемой на спрыски камня, при неизменном ее расходе Этим обеспечивают автоматическое регулирование температуры дефибрирования при сохранении концентрации древесной массы незименной, так как расход оборотной воды постоянен. Постоянством концентрации обеспечивают повышение стабильности качественных показателей древесной массы,Устройство...

Номер патента: 1030448

Опубликовано: 23.07.1983

Авторы: Бутырин, Непеин, Сосновский

МПК: D21B 1/04

Метки: группой, дефибреров

...устройства 4.Выход вычислительного устройства 4подключен к регуляторам удельногорасхода электроэнергии 3, последниеподключены к исполнительному механизму 7.Система работает следующим образом.Выходные. сигналы датчиков 2 и анализаторов 5 и б в определенном порядке и с заданной периодичностьюпоступает в вычислительное устройство 4. Последнее по математической модели технологического процесса иуравнения смещения согласно выбранному критерию оптимизации в зависимости от измеренных и требуемых характеристик древесной массы рассчитывает заданное значение удельногорасхода электроэнергии каждого агрегата. Сигналы, пропорциональныерассчитанным значениям удельногорасхода электроэнергии отдельныхагрегатов, поступают из вычислительного...

Номер патента: 1097737

Опубликовано: 15.06.1984

Авторы: Бутырин, Сосновский

МПК: D21B 1/04

Метки: дефибрера, работы, цепного

...связан 10с исполнительным механизмом 13.Недостатком данной системы является низкая эффективность регулирования.Цель изобретения - повышение эффективности регулирования,Укаэанная цель достигается тем,что система автоматического регулирования работы цепного дефибрера,содержащая датчики производительности и мощности привода дефибрерногокамня, соединенные с входами регулятора, выход которого связан с исполнительным механизмом,имеетдатчики напряжения и тока двигателя подачицепей, при этом их выходы соединеныс соответствующими входами регулятора.На чертеже представлена блок-схе"ма системы автоматического регулирования работы цепного дефибрера.Она содержит датчйки 1,2,3,4 соответственно производительности имощности привода дефибрерного...

Номер патента: 1114714

Опубликовано: 23.09.1984

Авторы: Атаманова, Зингер, Карпович, Кучер, Хайтас

МПК: D21B 1/04

Метки: дисковая, рубительная

...повторяют.Рубительная машина обеспечивает сокращение операции замены ножей с 1- 1,5 ч до 20-30 мин ,"22.Однако данная конструкция приспособления для замены ножей рубительной машины снижает надежность и равномерность зажима ножей из-за трудности обеспечения синхронности действия всех муфт и возможности ихразрегулирования в процессе эксплуатации, Долговечность работы приспособления снижается из-за сложностикинематической цепи, вклЮчающей дваэлектродвигателя, пять червячных передач и пять муфт предельного момента. Кроме того, данное приспособление требует ручного проворота всего ротора для совпадения осей крепежных элементов и осей торцовыхключей, а также ручного проворотаголовок торцовых ключей для того,чтобы попасть ими на головки...

Номер патента: 1154394

Опубликовано: 07.05.1985

Авторы: Мазунин, Николаев, Потанин, Теребило, Ярошевский

МПК: D21B 1/04

Метки: дефибрирования, процесса

...хода дефибрера, датчик 11 производительности дефибрера, блок 12 деления.Автоматическое управление процессом дефибрирования осуществляетсяследующим образом. Датчик 2 измеряет электрическуюмощность, потребляемую главным двигателем 3 дефибрера из сети, сигнал свыхода последнего поступает во входузла 9 суммирования. Одновременно,но с противоположным знаком, на второй вход этого же узла 9 поступаетсигнал, пропорциональный мощности холостого хода главного двигателя 3дефибрера, Эту величину следует считать постоянной, так как угловая частота вращения главного двигателя нерегулируется. Измерять величину мощности холостого хода главного двигателя следует после установки новогодвигателя или его капитального ремонта с обязательным...

Номер патента: 1189914

Опубликовано: 07.11.1985

Авторы: Владимиров, Ермилова, Зарипов, Зуйков, Колпаков, Кривилевич, Осьминин, Соловьев, Федермессер

МПК: D21B 1/04

Метки: варианты, дефибрерный, его, камень

...в каждой зоне имеют показатель структуры от 4 до 12,В качестве абразива может быть использован электрокорунд, карбид кремния и др.Чередование структуры рядов находитсяв пределах дуги 1 зоны дефибрирования иповторяется в той же последовательности повсей поверхности камня.Дефибрерный камень с рядами сегментов разной зернистости работает следующим образом.Древесина 3 (фиг. 1) в виде баланса подается к дефибрерному камню 1через шахту 2, При вращении камня 1древесина 3 прижимается к его поверхности.Абразивные зерна сегментов 4 отделяютот древесины волокна, которые с помощьюспрысков вымываются и поступают в видеволокнистой суспензии в ванну дефибрера,Истираемую поверх; "сть древесины испытывают под действием ".ередующихся рядовсегментов,...

Номер патента: 1194931

Опубликовано: 30.11.1985

Авторы: Владимиров, Ермилова, Зарипов, Зуйков, Колпаков, Кривилевич, Осьминин, Самойлов, Соловьев, Федермессер

МПК: D21B 1/04

Метки: варианты, дефибрерный, его, камень

...16 до 80.В качестве абразива может быть использован электрокорунд, карбид кремния и др.Чередование зернистости и рядов находится в пределах дуги 8 зоны дефибрирования и повторяется в той же последовательности по всей поверхности камня.Дефибрерный камень с рядами сегментов разной зернистости работает следующим образом.Древесина 3 (фиг. 1), в виде баланса цодается к дефибрерному камню 1 через шахту 2. При вращении камня 1 древесина 3 прижимается к его поверхности. Абразивные зерна сегментов камня отделяют от древесины волокна, которые с помощью спрысков вымываются и поступают в виде волокнистой суспензии в ванну дефибрера.Основной эффект интенсификации дефибрирования достигается за счет экстенсивного воздействи на истираемую поверхность...
