Э.а. ониксе, о. и. сенатов, а.а. забр-ф ” -. j. и 3. я. руткевичi рл;: ;: .: ; п, • -. • i: j•”-. lt;
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 188389
Автор: Алексеев
Текст

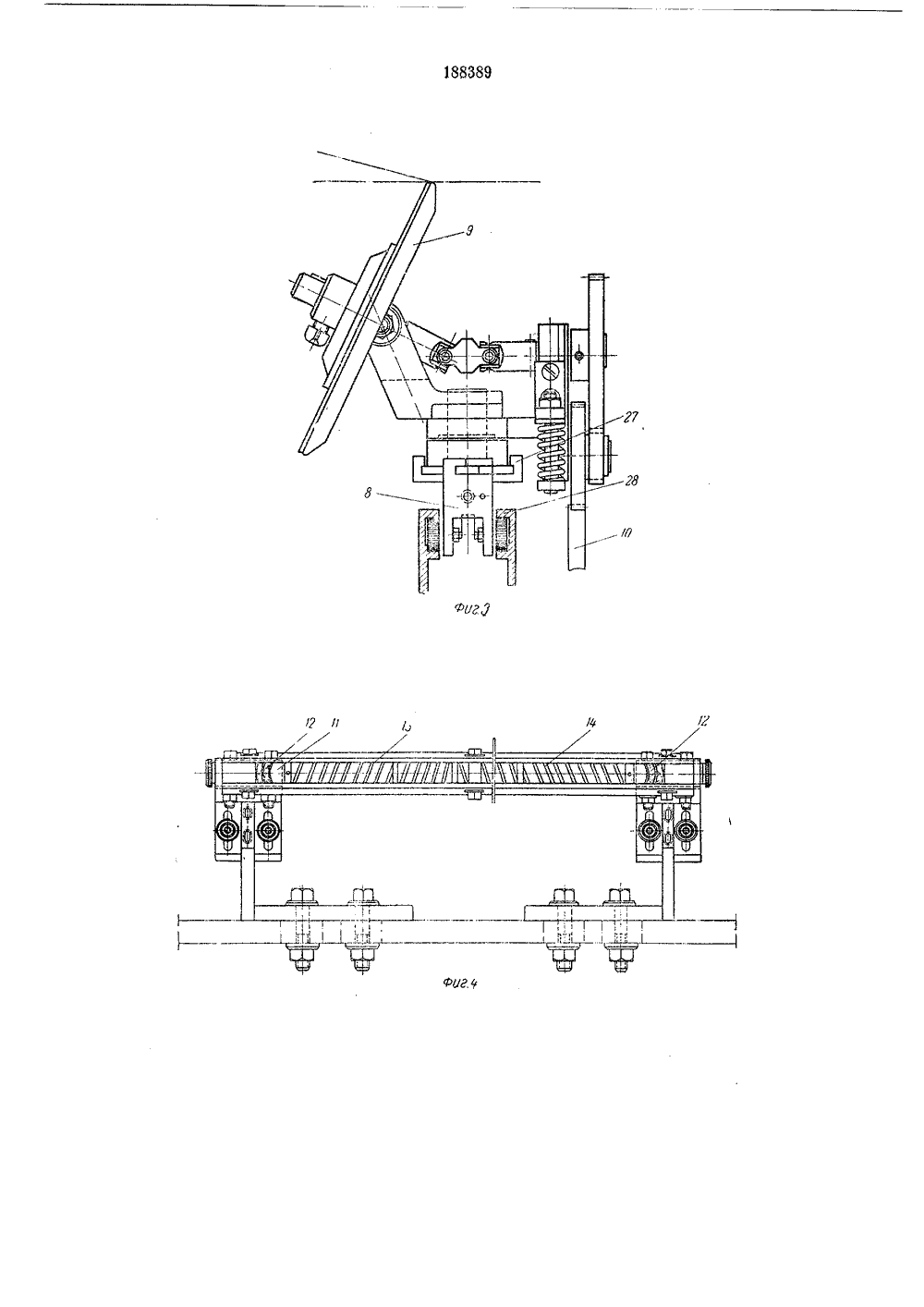

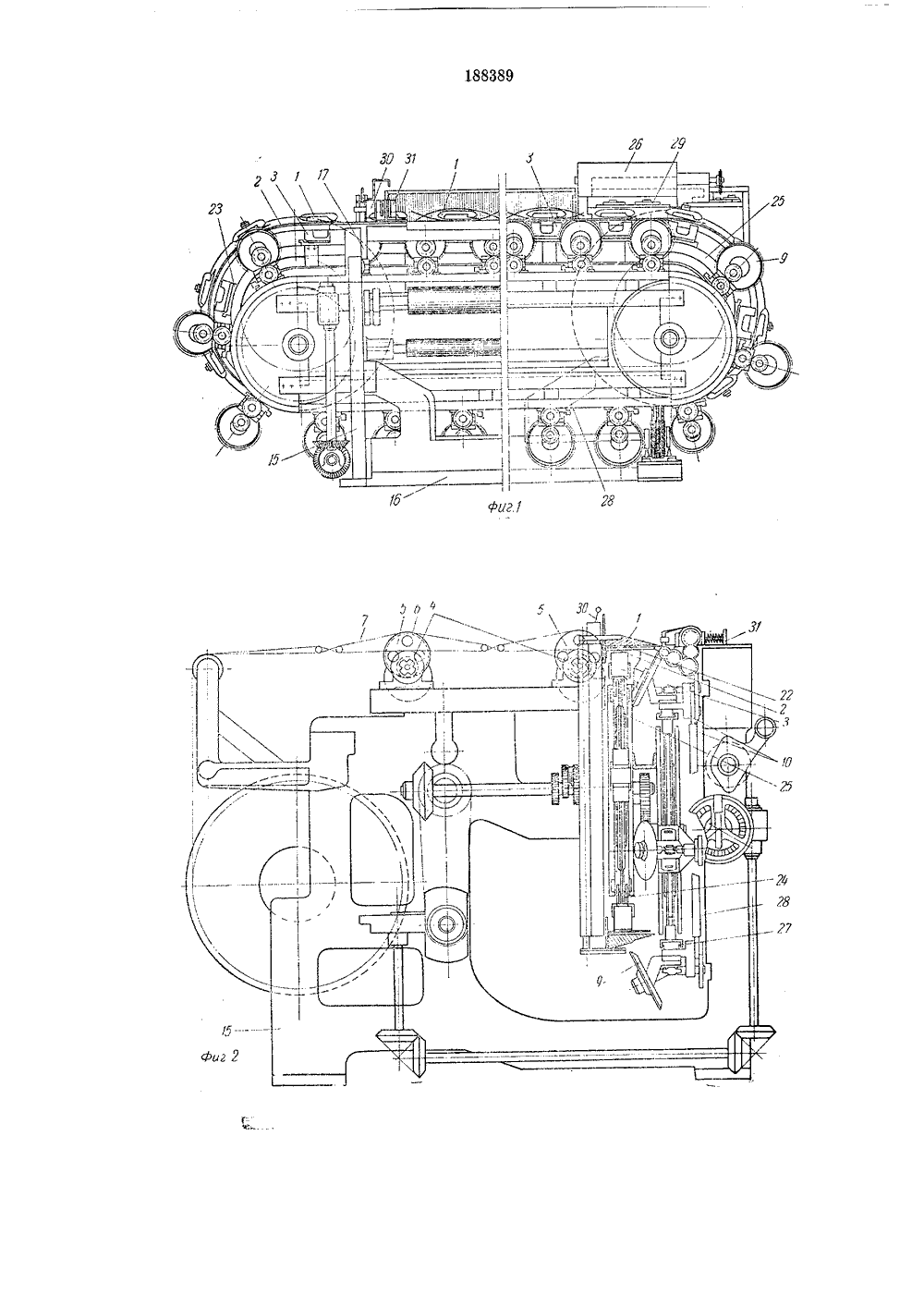

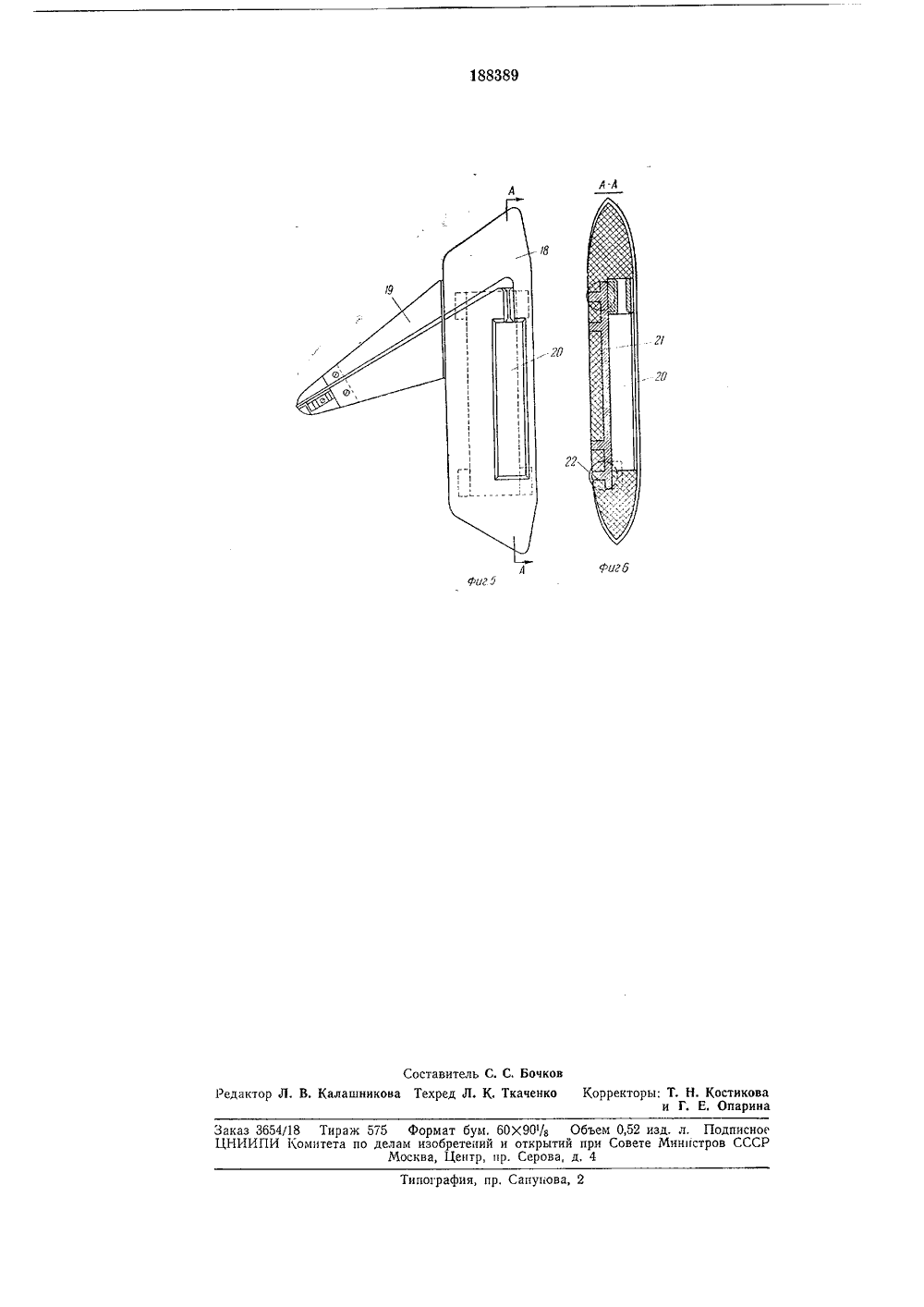

0 П И С А Н И Е 88389ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соов Соввтвай Социалистичеснив Ресру 0 лин.17,1962 ( 774930/28 явле рисоединением заявкиПриоритет МПК О 03 г 1УДК 677,054,45(088.8 митет оо етений и Совете МСССР тирыти нистров иао ор Опубл овано 20.Х.1966, Бюллетень2 убликования описания 1.Х 11,196 ата 45 г 1 Л 7:.:;"Лвторыизобретения К. Г, Алексеев, 3. А. Оников, О. И. Сенатов, А. А. Заи 3. Я, Руткевич явител КАЦКИЙ СТАНОК сположенных валиков, на по винтовой линии смонфазе эксцентрики с канавия основных нитей. Приполнен в виде смонтироно движущемся транспорсков по числу челноков, ние посредством зубчатоид валика,ширине тканцами, а в срезкой, расходя асположени снабженей части - ейся от сежен общ- зевообр- прибой на фиг- разрезии вид ткацкого азовательный меный механизм; на . 5 - общий вид челнока по А - А станке уточная лнообразный зев чькими челнока бесконечному пу я магнитов 3. ткацком ся в в но неско имися по вижущих Известен ткацкии станок, в котором уточная нить прокладывается в волнообразный зев основы одновременно несколькими челноками, приводимьви в действие движущимися электромагнитами. Станок имеет зевообразовательный и прибойный механизмы. Зевообразовательный механизм состоит из валика и смонтированных на нем по винтовой линии в противофазе эксцентриков с канавками для направления основных нитей, Прибойный механизм, выполненный в виде смонтированных на бесконечно движущемся транспортере игольчатых дисков по числу челноков, получающих движение посредством фрикционной передачи, известен и применяется на ткацком станке во ВНИИЛТЕХМЛШе. Шпарутка, имеющая вид валика, свободно установленного по ширине ткани и снабженного левой и правой нарезкой, расходящейся от середины валика, также известна.Предлагаемый ткацкий станок, в котором уточная нить прокладывается в волнообразный зев основы одновременно несколькими челноками, передвигающимися по бесконечному пути с помощью движущихся магнитов, включающий зевообразовательный и прибойный механизмы и шпарутку, отличается от известного тем, что, с целью улучшения обслуживания станка и повышения качества ткани, зевообразовательный механизм выполнен из двух параллельно ракаждом из которыхтированы в противоками для направлен5 бойный механизм вьванных на бескопечтере игольчатых диполучающих движереечной передачи.10 Шпарутка имеетного неподвижно поного на торцах кольлевой и правой нарередины валика.15 На фиг. 1 изобрастанка; на фиг. 2ханизм; на фиг. 3фиг. 4 - шпаруткачелнока; на фиг. 620 на фиг. 3.В предлагаемомнить прокладываетосновы одновременми 1, передвигающ25 ти 2 с помощью д Зевообразовательный механизм состоит издвух параллельно расположенных валиков 4 (см, фиг, 2), на каждом из которых по винто вой линии установлены в противофазе экс 188389центрики б с канавками б для направления основных нитей 7.Прибойный механизм состоит из установленных на бесконечном движущемся транспортере 8 (см, фиг. 3) игольчатых дисков 9 по числу челноков, которым передается движение через зубчато-реечную передачу 10,Шпарутка изготовлена в виде неподвижного валика П, расположенного по ширине ткани и снабженного на торцах кольцами 12, а в средней части - левой 13 и правой 14 нарезкой.Станок имеет две легкие боковые рамы 1 б и две поперечные нижние связи 1 б (см. фиг. 1). Верхней связью служит грудница 17.Станок приводится от индивидуального электродвигателя с помощью текстропной передачи (на чертеже не показаны).Челноки 1 несут уточную паковку в виде цилиндрической бобинки без патрона, разматываемой изнутри.Челнок состоит из корпуса 18 (см. фиг. 5) и водилки 19, В корпусе челнока сделан паз 20 для уточной пакоьки и размещены магнитопровод 21 и колесики 22, на которых челнок перемещается по бесконечному пути (склизу) 2, представляющему собой немагнитную жесткую полосу толщиной 1 мм.Челноки движутся с помощью перемещающихся постоянных магнитов 3, образующих с магнитопроводом 21 челнока замкнутое силовое поле,Челноки закреплены на каретках 23 (см. фиг. 1), которые укреплены на замкнутой транспортерной цепи 24 (см. фиг. 2) и перемещаются в замкнутых направляющих 25.Транспортерная цепь 24 для челноков (кареток) кинематически связана с механизмом зевообразования. Скорость перемещения волны зева равна линейной скорости перемещения челноков с уточной паковкой, при этом уточные бобинки наматываются непосредственно на ткацком станке с помощью мотальной головки 2 б (см, фиг. 1),Прибойные игольчатые диски 9 укреплены на каретках 27, перемещающихся в замкну 20 25 30 35 40 45 тых направляющих 28 посредством замкнутой трапспортерной цепи (на чертеже пе показана). Транспортерная цепь игольчатых дисков кинематически связана с транспортерной цепью 24 для челноков и имеет с ней одинаковую линейную скорость движения.По мере срабатывания уточной паковки включается механизм вкладки утка 29, в результате чего уточная бобинка укладывается в соответствующий челнок автоматически.1(ромки закрепляются с помощью перевивочного механизма 30, а уточная нить удерживается и обрывается с помощью механизма 31.Отпуск основы и навивание товара производятся посредством обычных механизмов, применяемых на современных ткацких станках. Предмет изобретения1. Ткацкий станок, в котором прокладка уточпой нити в волнообразный зев основы производится одновременно несколькими челноками, передвигающимися по бесконечному пути с помощью движущихся магнитов, включающий зевообразовательный и прибойный механизмы и шпарутку, отличающийся тем, что, с целью улучшения обслуживания станка и повышения качества ткани, зевообразовательпый механизм состоит из двух параллельно расположенных валиков, па каждом из которых по винговой линии смонтированы в противофазе эксцентрики с канавками для направления основных нитей,2. Станок по и. 1, отличающийся тем, что прибойный механизм в нем применен в виде смонтированных на бесконечно движущемся транспортере игольчатых дисков по числу челноков, получающих движение посредством зубчато-реечной передачи.3. Станок по п. 1, отличающийся тем, что шпарутка в нем применена в виде неподвижного валика, расположенного по ширине ткани и снабженного на торцах кольцами, а в средней части - левой и правой нарезкой, расходящейся от середины валика.пография, пр, Сапунова, 2 аказ 365418 Тираж 575 Формат бум. 60 Х 90/а Объем 0,52 и ЦНИИПИ Комитета по делам изобретений и открытий при Совете Москва, Центр, пр. Серова, д, 4
СмотретьЗаявка
774930
К. Г. Алексеев
МПК / Метки
МПК: D03D 47/26, D03D 49/68, D03J 1/22
Метки: »j—, аа, забр-ф, ониксе, рл, руткевичi, сенатов, э.а
Опубликовано: 01.01.1966
