Номер патента: 1033930

Опубликовано: 07.08.1983

Авторы: Петрикевич, Селезенев, Чирин

МПК: G01N 3/60

Метки: испытаний, тепловых

...1 3 подвергается при этом Ъдностороннему нагреву тепповым потоком от нагреватепей 3. Одновременно вдоль нагрэваемой поверхности образца 13 направпяют поток газа при помощи щепевого сопла 6 через коплектор 7 газовой системы, Выдепяюшиеся в процессе испытания газообразные продукты разложения материала образца 13 захватываются потоком газа, продуваемого из щеневого соппа 6 вдоль нагреваемой поверхности образца 13, и выносятся под копокоп 5 вытяжной вентнпяции, а затем вентипятором 11 выбрасываются в атмосферу. Предлагаемый способ позвопяет поддержйвать постоянНой вепичину теппсвого потока на поверхности образца за счет искпючения воэможности поглощения продуктами разложения материапа образ ца теплового иэпучения, что позволяет повысить...

Номер патента: 883965

Опубликовано: 23.11.1981

Авторы: Федотов, Чирин

МПК: G11B 15/22

Метки: автостоп, кассетного, магнитофона

...пружины 5, и выполнен с кулацком 6 и упором 7, При этом вершина кулачка и упор 7 расположены на диаметрально противоположных сторонах второго шкива 2. Кулачок 6 и упор 7 смонтированы с возможностью воздействия на рыцагообразный поворотный отпирающий узел 8. Рычагообразный поворотный отпирающий узел 8 укреплен на рычагообразном подпружиненном запирающем узле 9, установленном с возможностью сцепления с фиксирующим выступом 10 клавишного переключателя рода работ. Рычагообразный поворотный отпирающий узел 8 выполнен сбалансированным относительно оси его поворота и сопряжен с ограничителем 11, укрепленным на третьем шкиве 12, Третий шкив 12 размещен соосно и Фрикционно сопряжен с четвертым шкивом 3. кинематически соединенным через...

Номер патента: 866575

Опубликовано: 23.09.1981

Авторы: Федотов, Чирин

МПК: G11B 15/66

Метки: закрепления, кассеты

...переднино кромку 6 кассетоприемника 1, Короткое плечо рычага 3 соединено с пружиной 7. Кассетоприемник 1 поворотно закреплен на оси 8. Угол поворота кассетоприемника 1 ограничен ограничителями 9 и 1 О.поворота.Отношение длины Б длинного рычага плеча 3 к длине В короткого плеча рычага 3 меньше отношения расстояния Г между концом длинного плеча рычага 3 .и осью 8 вращения кассетоприемника 1 к расстоянию между осью 8 вращения кассетоприемника 1 и первым Ыонцом пружины 7, второй конец которой прикреплен к короткому плечу рычага 3.Устройство работает следующим образом.В положении кассетоприемника 1 (фиг, 1) кассета 5 вдвигается в кассетоприемник 1 и фиксируется в последнем фиксатором 4.При воздействии на длинное плечо рычага 3 в...

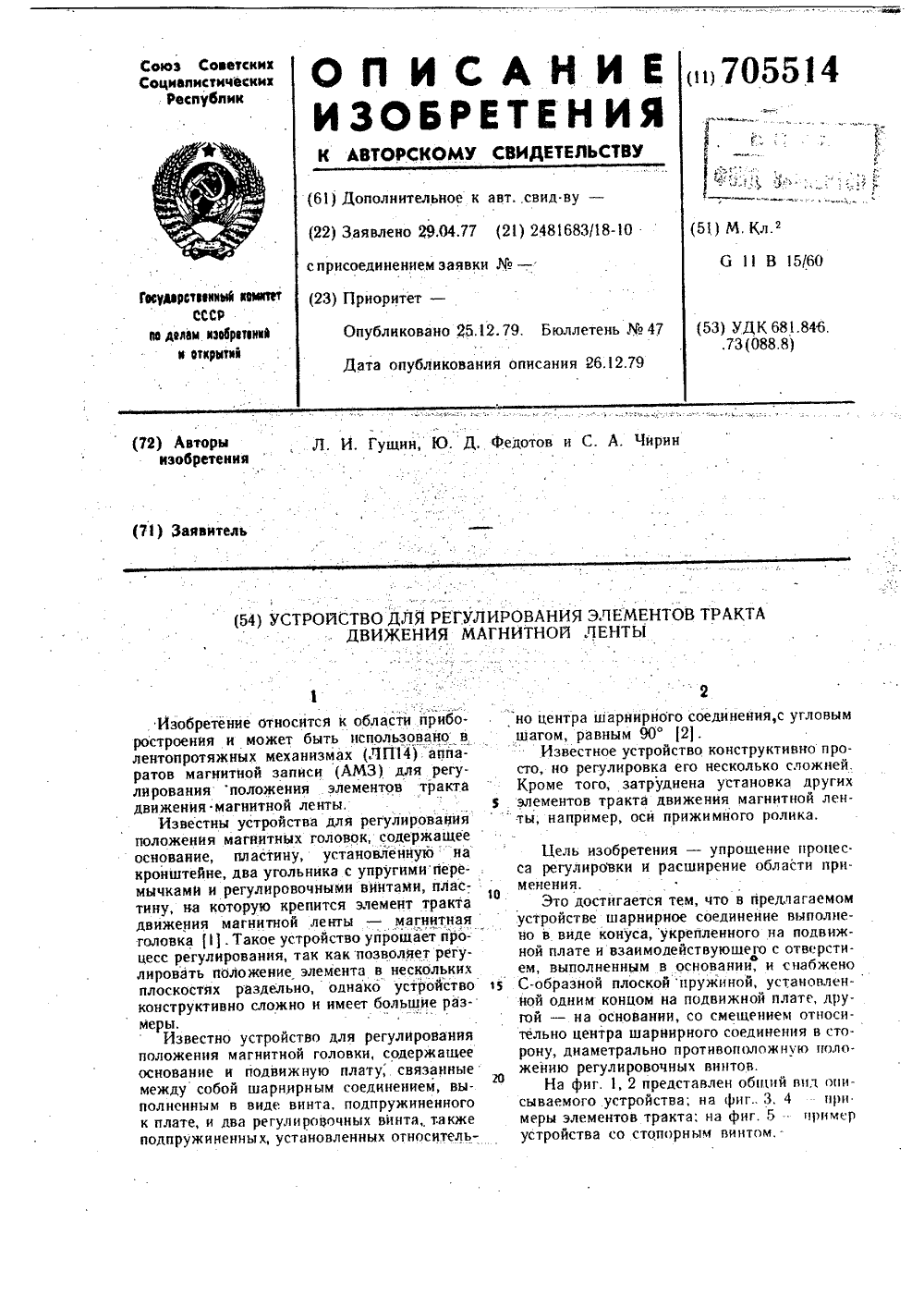

Номер патента: 705514

Опубликовано: 25.12.1979

Авторы: Гущин, Федотов, Чирин

МПК: G11B 15/60

Метки: движения, ленты, магнитной, положения, тракта, элементов

...предлагаемом устройстве шарнирное соединение выполнено в виде конуса,укрепленного на подвижной плате и взаимодействующего с отверстиеем, выполненным в основании, и снабжено С-образной плоской пружиной, установлен-ной одним концом на подвижной плате, другой - на основании, со смещением относительно центра шарнирного соединения в сторону, диаметрально противоположную положению регулировочных винтов.На фиг. 1, 2 поедставлен общий вид описываемого устройства; на фиг 3, 4 при меры элементов тракта; на фиг. 5пример устройства со стопорным винтом.705514 3Устройство содержит основание 1 и подвижную плату 2, связанную с основанием 1,шарнирным соединением, выполненным в виде конуса 3, укрепленногона подвижной плате 2 и взаимодействующего с...

Номер патента: 546795

Опубликовано: 15.02.1977

Авторы: Смотрицкий, Чирин

МПК: G01L 1/22

Метки: валу, судна, упора

...достигается тем, что в предлагаемом 15 устройстве тензорезисторы установлены на валу один подуглом +45, а другой - 45 относительно оси вала.На фиг. 1 изображен общин вид пред.мого устройства; на фиг. 2 - электрич 20 схема тензорезисторного полумоста.Устройство для измерения упора на валусудна содержит тензорезисторы, установленные на валу, один Я, под углом а 1+45, другой Лз под углом а, - 45 к осп вала и соеди ненные в противоположные плечи измерительного моста (фпг, 2), два других плеча которого - резисторы Л. и Р 4.Тензорезистор, установленньш на вал, нагруженный крутящим моментом и осевым уси- ЗО лием (упором), деформируется, причем величина его деформации определяется выражением=.т = г(сов- ви;)+ - вН 2 з, -г. г. т с2 д-...

Номер патента: 457816

Опубликовано: 25.01.1975

Автор: Чирин

МПК: F02F 3/26

Метки: поршень

...обладают достаточтвие высоких темпе внутрен ен от го в днищ ствует п зону уп я. него сгорания рловины 5 чее поршня. Нароникновению лотнительных етения дмет и е всттержнпоследшня авку я и нимза 20 порПоршень двига содержащий кам в ее днище, отл целью повышени ка выполнена в входной горловин нем ребрами и у с зазором.ания и вы Изобретение относится к облстроения и касается поршней дреннего сгорания.Известны поршни двигателей внутреннего сгорания, содержащие камеру и вставку, закрепленную в ее днище.Однако эти поршни нной надежностью вследсратурных напряжений.Цель изобретения - повышение надежно сти поршня.Задача для достижения поставленной цели состоит в использовании вставки для изменения направления тепловых потоков в теле поршня. 1Для...
