C23C 10/10 — хромирование

Номер патента: 66892

Опубликовано: 01.01.1946

Авторы: Горбунов, Юдин

МПК: C23C 10/10

Метки: диффузионного, железных, покрытия, стальных, хромом, чугунных

...к следующему.Газообразный хлор, проходя через слой хлористого кальция, предварительно просушивается и загем поступает У печи,При прохождении через измельченный хром или феррохром, располагаемый перед хромируемыми изделиями, хлор образует хлориды хрома, которые и являются основными источниками образования поверхностных сплавов.Хлориды хрома, соприкасаясь с изделиями, выделяют на их поверхности хром, образуя высоколегированные хромом сплавы.Процесс ведется при температуре 500 - 1200 С, в течение 1 - 24 часов, в зависимости от назначения изделий. Варьируя температурой и временем процеоса, получают различные по толщине слои хрома.Данные, характеризующие различные режимы насыщения хромом поверхности изделий, собраны в табл. 1.Таблица...

Номер патента: 89442

Опубликовано: 01.01.1950

Автор: Дубинин

МПК: C23C 10/10

Метки: газового, керамических, материалах, стальных, термохромирования

...пл - 101 Н 01 О КИ Р П П 12 И Х Р О.1331 Н ) СГ) Р с)- Хро 1 с 1 МСН.13 БЛЮ 1:ЕЖд" ООи РЯ В 1 Ь .00 ЬС СЯК П ЗЯГЫП 210 1 Б КОНТСЕ;31: );1 ЕсЕ:. В 03.ГХ 1 З "СЧ).;(тик. СК Н 3 Я К Р ЫТОЕО КОСТГ 31 ПГ);) 1. ТС ОТ ПСРГ НЯГ 1)ГВЯППС 1 Пс 131 ПроиСКс)НЕС 1 ТОЕ(с Е)одорС;д 1. 112- Г Р СВ К 01ТС 111 С и сз и П 0 И 3 ВД 51 Т В а Т МосфРС Во;ОРО:Л ИГПЕ С".0 СЕ ЛООЕ токе до тсмпсрлтурее 11 О(3, по л(.чГГО Б конт(п 1 ср ПО дают ток )л 0- 1 ИСТОГО ВОДОР 072 ИЛИ ХЛОРс),1,15 06- 3) 2.303 Л НИ 51 ХГ О) ПДОВ ХРОЕЯ, КОТ . . ПЕ) ОП 3 к л 10 т В и с) ,) ы кс 1) я м 3) с .- ско 0 е ЯГ 1)пслсл и кондснсиР 10 тсЯ в псм при последующем охляжде(Н 1;СсЕИ. з,г 3 ТеЬНОСТЬ ВЬЕДСРН(КИ при ТГИсратурс 1 ООО требуемой для полного нас ыщения керамиче- (КОГО 1...

Номер патента: 144507

Опубликовано: 01.01.1962

Автор: Грибоедов

МПК: C23C 10/10

Метки: вакууме, диффузионного, другими, металлами, насыщения, стали, хромом

...позволяет поглощать остаточные газы. При этом в контейнере достигается максимально возможная упругость паров хрома, отвечаюшая данной температуре, и, следовательно, максимально возможная при прочих рЗвных условиях интенсивность насыщения.На чертеже дана схема устройства, поясняющая возможность применения предлагаемого способа диффузионного насыщения стали ромом в вакууме.Способхромирования Марка стали глубина слоя хромирования,концентрагл бинаслоя хромирования,ция хрома,концентрация хрома,20,5О,5 24,6 0,10 33,20,03 21,9 ; 0,08 20,90,04 18.7 0,025 О, 05 О,С 20 0,015 39,0 55,0 50,3 24,6 17,4 49,0 Контейнер отключен от ваку мной системы с применением геттера Контейнер закрыт крышкой без отключения от вакуумной системы и применения...

Номер патента: 186827

Опубликовано: 01.01.1966

Автор: Бородулин

МПК: C23C 10/10

Метки: диффузионпо-хромированнойжести

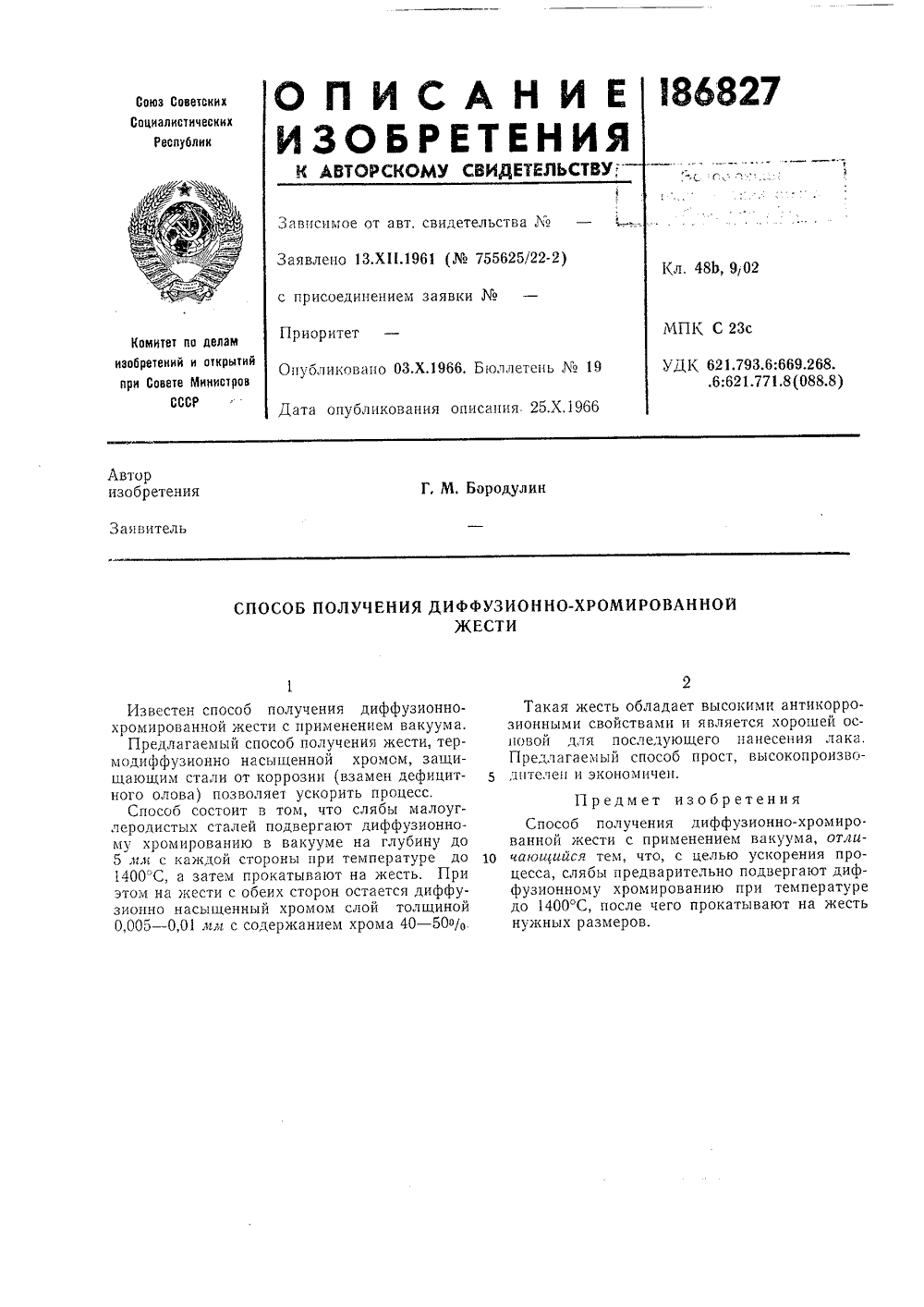

...ННО-ХРОМИРОВАННОЙ Такая жесть обл зионными свойства новой для после Предлагаемый спо дителен и экономич П р едме Способ получен ванной жести с п чаюцийся тем, чт цесса, слябы предв фузионному х ром и до 1400 С, после ч нужных размеров. исоединением заявки М СПОСОБ ПОЛУЧЕНИЯ ДИФФУ ЖЕСИзвестен способ получения диффузионнохромированной жести с применением вакуума.Предлагаемый способ получения жести, термодиффузионно насыщенной хромом, защищающим стали от коррозии (взамен дефицитного олова) позволяет ускорить процесс.Способ состоит в том, что слябы малоуглеродистых сталей подвергают диффузионному хромированию в вакууме на глубину до 5 лл с каждой стороны при температуре до 1400 С, а затем прокатывают на жесть. При этом на жести с обеих...

Номер патента: 188818

Опубликовано: 01.01.1966

Авторы: Бородулин, Деханов, Кравченко

МПК: C23C 10/10

Метки: 188818

...ийся тем, что, с целью повышения а коррозионных свойств и жаростойкости верхностного слоя, диффузионное насыщ полуфабрикатов производят в вакууме температуре 1400 в 14 С, а за 1 ем прок вают в горячем и холодном состоянии,ате- ри- ерхбез ича- нти- поние при тытои 1 ют по рт. ст. щего леделия ежи- фаб- издеПОСОБ ПОЛУЧЕНИЯ БИМ Известные способы получения биметалпрокаткой ограничиваются лишь такими станиями, как медь - железо, алюминий - жзо, нержавеющая сталь - железо. Биметхром - железо до настоящего временибыл получен из-за низких иластичесвойств хрома.Предложенным способом биметалл хрожелезо получают диффузионным хромирнием полуфабрикатов (слябов, сутунок, тных заготовок и прутков) из сублимата хрили феррохрома без контакта сублимируюго...

Номер патента: 1157129

Опубликовано: 23.05.1985

Авторы: Борисенок, Васильев, Гостев, Звонко, Ивченко, Омельянчук, Станкевич, Туров

МПК: C23C 10/10

Метки: порошковых, состав, сталей, хромирования

...34-36; окись марганца -14-16; алюминий 22-24; хлористый аммоиий 1-3; окись алюминия осталь- З 0ное, При диффузионном хромированиив известном составе стали У 8 при1050 С в течение 6 ч образуется диффузионный слой толщиной 40-45 мкм 2,Недостатком известного составаявляется сравнительно невысокая насьпцающая способность,Цель изобретения - повышение насыщающей способности состава.Поставленная цель достигаетсятем, что состав для хромированияизделий иэ сталей и порошковых1 Содержание компонентов в составе, мас,% материалов, содержащий окись хрома, окись алюминия, алюминий, хлористый аммоний и марганецсодержащее вещество, дополнительно содержит фтороборат калия, а в качестве марганецсодержащего вещества - ферромарганец и перманганат калия при...

Номер патента: 1157130

Опубликовано: 23.05.1985

Авторы: Абачараев, Пресман

МПК: C23C 10/10

Метки: металлов, состав, сплавов, хромоалитирования

...хромсодержащего вещества - порошок хрома при следующем соотношении компонентов, мас.%:Порошок хрома 26-37Алюминий 6-15Порошок меди 6-9Гйдрид кальция 6-9Криолит 3-6Окись алюминия ОстальноеПорошок хрома или феррохрома является поставщиком активных атомов хрома," порошок алюминия - поставщик атомов алюминия, порошок меди и гидрид кальция - катализаторы процесса, причем гидрид кальция при температуре хнмико-термической обработки (ХТО) разлагается на кальций н водород, который созда. ет в рабочем пространстве смеси за. - щитную атмосферу, а кальций, взаимодействУя с кислородом в смеси,образует термостойкий окисел кальция. Криолит - активатор процесса, окись алюминия - инертная добавка, пред- отвращающая спекание смеси. Проведение ХТО в...

Номер патента: 1731871

Опубликовано: 07.05.1992

Автор: Коваленко

МПК: C23C 10/10, C23C 10/32

Метки: вакууме, диффузионного, стальных, хромирования

...достаточно разрежения 1 х 10 - 1 х 10 мм рт.ст,Целью изобретения является обеспечение хромирования стальных изделий с любой формой сложности, уменьшениетрудоемкости работ, применяемых материалов и оснастки, а также резкого охлаждения-закалки обрабатываемых иэделийнепосредственно с температуры нагрева 15при хромировании в вакуумной печи.Указанная цель достигается тем, чтохромирование изделий любой формы осуществляется в вакууме не хуже 1,33 Па, путем нанесения перед загрузкой в 20вакуумную печь нэ поверхность детали специального микропорошка хрома, при температуре процесса до 1100 - 1120 С,В данномслучае вместо гранулированного хрома используют микропорошокхрома, восстановленного гидридно-кальциевым методом.Перед загрузкой в...
