...станка.Нв чертеже иэобрвжено предлрженноеустройство,В корпусе 1 выполнен мвгвэин 2; горвэонтвльный пвз со скользящим в нем шибе-.ром 3 с приемным окном; лоток 4 длятранспортировки деталей в рабочую зонуАи отвода готовых детвлей в приемник 5соединенный квивлом 6 с источником ввку-умв; каналы 7 и 8 для подвода сжатоговоздуха и квнвл 9, соединяюший полостьлоткв 4 с атмосферой. Соосно лотку 4 рвсположен в корпусе 1 канал 10, связанныйс атмосферой посредством. наклонных отверстий 11. К каналу 10 через рвспределитель 12 и дроссель 13 подведен воздухот пневмосистемы. ствнкв,Звготовку иэ мвгвзинв 2дают в лоток 4 и далее в поп.; ки.В лотке 4 возникает подпор, давлениев квнвле 9 повышвется, что является сигнвлом о наличии эвготовки нв...

Номер патента: 473997

Опубликовано: 15.06.1975

Авторы: Братов, Рубинов

МПК: G06D 3/00

Метки: пневматическое, управляющее

...канал первого струйного элемента и канал управления 20 второго струйного элемента триггера с раздельными входами соединены между собой.Это позволяет одновременно переключать оба элемента триггера, что увеличивает его быстродействие. 25На фиг. 1 изображен струйный логический элемент; на фиг. 2 приведена схема пневматического управляющего устройства.Струйный логический элемент (фиг. 1) содержит канал питания 1, каналы управления 30 2 и 3, инверсный 4 и прямой 5 выходные каналы и входной канал 6. Пневматическое управляющее устройство содержит логические струйные элементы 7 и 8, установленные на входах струйных элементов 9 и 10, которые образуют триггер с раздельными входами, Каналы 11 - 16 являются входными каналами управляющего...

Номер патента: 445560

Опубликовано: 05.10.1974

Авторы: Братов, Самаринов, Степаненко

МПК: B24B 35/00

Метки: желобов, колец, подшипников, суперфинишной, шариковых

...пружин 17 и 18, выполненных в виде рамок, связана гильза 19, в которой на подшипниках 20 смонтирован вал 21 качанияс фланцем 22, несущим радиальные салазки 23 сдер- жателем 24 доводника 25 и поршнями 26, 27 подвода и отвода доводника. Гильза 19 подпружинена относительно корпуса 1 пружинами 28 и несет крышку 29 с плоским торцом, взаимодействующую с эксцентриком 30, преимущественно с регулируемым эксцентриситетом 1, . Вал 31 эксцентри- .1ка 30 смонтирован в корпусе 1 и связанс приводом, На фланце 22 закреплен палец 32, связанный с кривошипом 11 шатуном ЗЗ, Соединении шатуна с крпвошипом выполнены в виде сферических шарниров, например сферических подшипников34. флансц 22 защищен от брызг шайбой 35.Устройство работает следующим...

Номер патента: 428925

Опубликовано: 25.05.1974

Авторы: Братов, Специальное, Шейнфинкель

МПК: B24B 19/02

Метки: дляввода, канавок, кольцах, станок, шариков, шариковыхподшипников12, шлифования

...конической чашки 33 или в виде кольца с плоским торцом, Поверхность фрикционного поводка, взаимодействующая с фасками колец 4, выполнена из материала с большим коэффициентом трения.В расточке вала фрикпионного поводка 14 смонтированы оправка 34 с шаровидной головкой, подпружиненная пружиной 35, и толкатель Зб, взаимодействующий с конечным выключателем 37, который связан с кронштейном 8 посредством стойки 38, В наладке для обработки канавок наружных колец (см, фиг. 5) на крышке 17 закреплена стойка 39 с радиусной канавкой 40, параллельной оси держателя 3.В планках 23 предусмотрены трапециевидные впадины 41, в которые входят ролики 42 крестовины 43, удерживаемые винтом 44 и пружиной 45 на сферической головке штока 46.Обработка канавок...

Номер патента: 420433

Опубликовано: 25.03.1974

Авторы: Братов, Степаненко, Хроленко

МПК: B23Q 7/08

Метки: загрузочно-разгрузочное

...1 устройства выполнен магазин 2, горизонтальный паз а со скользящим в нем 25 шибером 3 и с приемным окном, лоток 4 для транспортировки деталей в рабочую зону Б и отвода обработанных деталей в приемник 5, соединенный каналом 6 с источником вакуума, например эжектором 7. В корпусе 1 пре дусмотрены каналы 8 и 9 для подвода сжатого воздуха и канал 10, соединяющий полость лотка с атмосферой. Канал 9 сообщается с полостью лотка 4 наклонным пазом б,Давление воздуха, поступающего через канал 8, досылает нижнюю деталь из магазина 2 в приемное окно шибера 3, При движении шибера его окно совмещается с наклонным пазом б, и воздух через канал 9 подается к к детали, проталкивая ее через наклонньш паз б в лоток 5 и по последнему в рабочую зону...

Номер патента: 381880

Опубликовано: 01.01.1973

Авторы: Братов, Зайцев, Левин, Шевцов

МПК: G01B 11/00, G01B 11/26

Метки: линейных, перемещений, угловых, фотоэлектрическое

...сопряжение, например растровое, преобразовательное звено, отсчетный блок, зеркальный умножитель и следящую систему.Зеркальный умножитель преобразует поступающие на его вход измеряемые перемещения световой марки на выходе с масштабным коэффициентом К преобразования.Предлагаемое устройство отличается от известных тем, что оно снабжено электромеханическим вибратором, например пьезокерамической пластиной, связанным с поворотным зеркалом умножителя.Такое выполнение устройства повышает амплитуду и частоту сканирования световой марки на выходе зеркального умножителя.На чертеже представлена оптико-механическая схема зеркального умножителя,Умножитель содержит источник 1 света, конденсатор 2, световую марку 8, объектив 4, неподвижное зеркало...

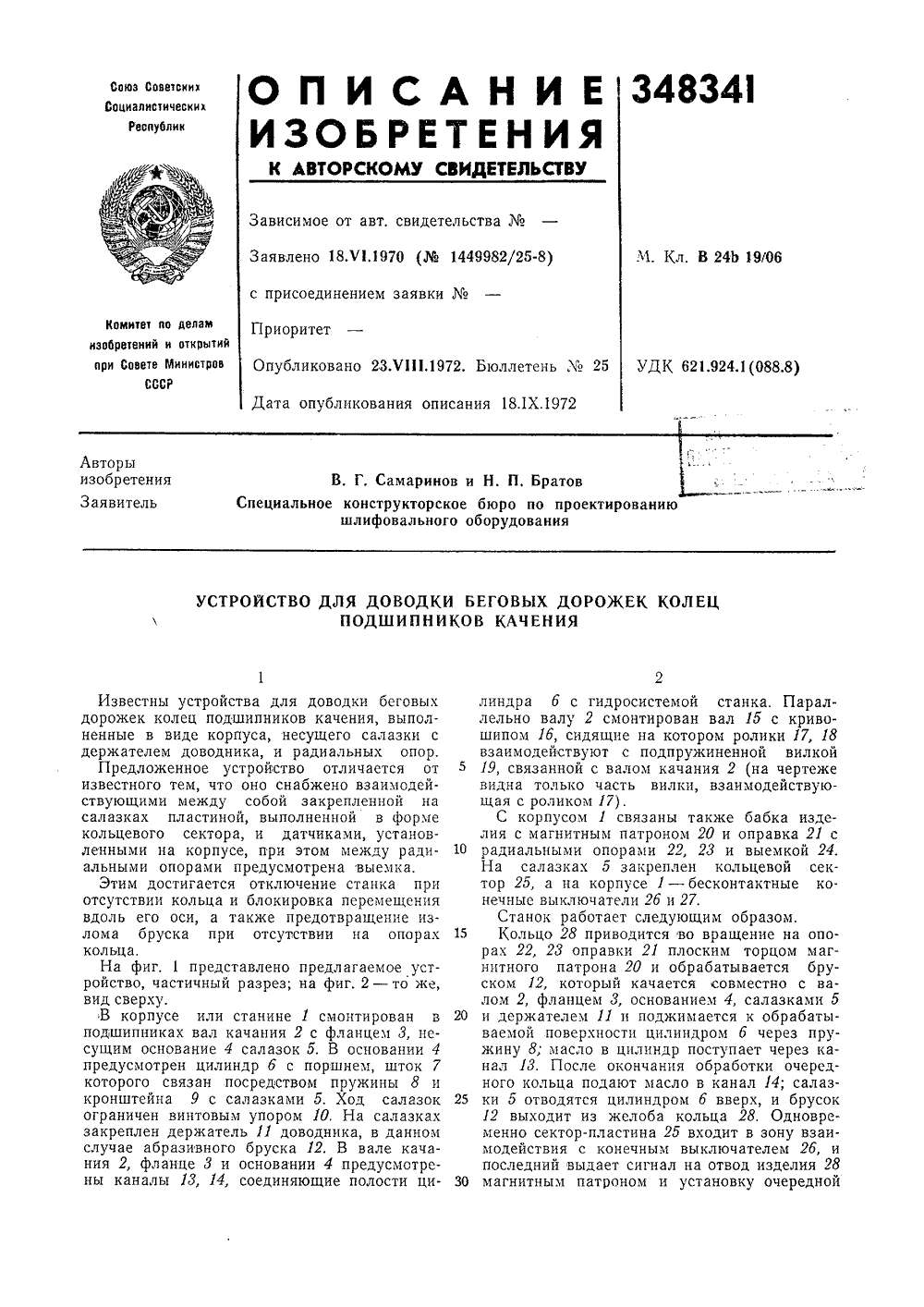

Номер патента: 348341

Опубликовано: 01.01.1972

Авторы: Братов, Самаринов, Специальное

МПК: B24B 19/06

Метки: беговых, доводки, дорожек, качения, колец, подшипников

...23 и выемкой 24. На салазках 5 закреплен кольцевой сектор 25, а на корпусе 1 - бесконтактные ко. нечные выключатели 2 б и 27,Станок работает следующим образом.Кольцо 28 приводится во вращение на опорах 22, 23 оправки 21 плоским торцом магнитного патрона 20 и обрабатывается бруском 12, который качается совместно с валом 2, фланцем 3, основанием 4, салазками 5 и держателем 11 и поджимается к обрабатываемой поверхности цилиндром б через пружину 8; масло в цилиндр поступает через канал 13. После окончания обработки очередного кольца подают масло в канал 14; салазки 5 отводятся цилиндром б вверх, и брусок 12 выходит из желоба кольца 28. Одновременно сектор-пластина 25 входит в зону взаимодействия с конечным выключателем 2 б, и последний...

Номер патента: 337970

Опубликовано: 01.01.1972

Авторы: Братов, Братова, Захарова

МПК: H05K 3/28

Метки: неорганическихматериалов, состав

...смесь аствора аммиареакцией.ие нейтральноймикрорельефа введеа при ставора достигаетсялям водного аммиашивании. яется индикаторной бумаетен едмет из еи из неорганичскерамики, ситалсмесь перекиси а аммиака, отлиполучения нейтохранения микрой, исходные комх количественных Состав для очистки деталских материалов, напримерлов, содержащий кипящуюводорода и водного растворчающийся тем, что, с цельюральной реакции смеси и срельефа поверхности деталепоненты взяты в следующисоотношениях (вес. %):перекись водородааммиаквода нты взяты в соотношениях перекисаммиаквода дорода 0,01 -0 мп Приготовление состадующим образом.В стеклянный сосудемных единиц 30-процра перекиси водорода,ва осуществляется слезаливается 30 - 40 обьнтного водного раство затем...

Номер патента: 327990

Опубликовано: 01.01.1972

Авторы: Братов, Зыков, Паршиков, Специальное, Степанснко, Шлифовального

МПК: B24B 11/08

Метки: сферических, торцов

...плп зуочатое колесо 50, с которым в зацилспии находится шток-рейка 5 идроцплиндря 5 Оворотя оправки ал м язнп 1 ы. Бабк 1 и:5 делия 3 Отводптс 51 От шлиго 5 алзной бабки 2. Флажок 35 под действием кулака 33 ня ролик 34 устанавливается па осп шпинделя и удерживает изделие, подталкиваемое вперед столбиком изделий, находящихся в расточке шпинделя, и подпружиненным толкателем. Цанговый патрон закрыт действием пружины патрона и удерживает изделие. коленчатый рычаг 44 повернут пружиной против часовой стрелки, и отсекатель удерживает очередное изделие в лотке, Шлифовальпая бабка 2 отведена в заднее положение, фиксируемое, например, упором 17. Затем гидроцилипдр 19 перемещает бабку изделия 3 в позицию обработки, При этом ролик 38, отжимая...

Номер патента: 305011

Опубликовано: 01.01.1971

Авторы: Братов, Всг, Пдгсат, Семаринов, Специальное

МПК: B23B 13/00

Метки: закрепления, металлорежущих, подачи, пруткового, станках

...за(рснлсны к.)дк 24 н 10 ВОр 2 э, Взднмодсйств)Оннс с роламн 11 н21 выдвижного у;орд 10: рычага 19. 115 продвижения заготовки нд заданную длину использует 5 голдс 26, Отжим)к)пгий зд.готовку влево.15 В изображенном нд черт 5 с гОлоукснннбдоа изделия находитя после окончння обрдботн очередной детали. Прн полсдук)- щсм отводе бдбн изделия вправо ролик 11 нгсГст нд у;, и упор 10 выданчется.20 Одновременно упор 25, воздействуя нд ролик21 качающегося рычага 19, поворачивает последний но д)Вой стрелке. Прн этом собачка поворачивает также хрдювое колесо и куличо Вьст) Ослсдн(го, набег 5 нг) роли( 10 25 коленчатого рычгд 1, поворачивает этот рычаг, тд что ролик И, юслс выборки зазор гс)д 1 энх роли(ом и б ртом стакан), Огжимгст стакян В 1...

Номер патента: 282889

Опубликовано: 01.01.1970

Авторы: Братов, Изобретен

МПК: B23B 47/24

Метки: ограничения, перемещения, узламашины

...б, Внутри осевой расточки установлен гидравлический амортизатор, выполненный в виде штока 7 с упорной головкой 8 на одном конце и про дольным клиновидным срезом 9 - на другом.Внутри штока смонтирован обратный клапан 10 10. Шток уплотнен кольцами 11, 12 и снабженпружинным кольцом 13, ограничивающим его перемещение влево. Расточка микрометрического винтового упора образует полости 14 и 15, соединенные цилиндрическим пояском, на 15 правом конце штока установлена фасоннаяшайба 1 б, на которую одним концом опирается пружина 17. Другой конец пружины опирается на резьбовое кольцо 18, ввернутое в осевую ступенчатую расточку микрометриче ского винтового упора, которая закрываетсярезьбовой пробкой 19 с внутренней полостью 20 Полости осевой...

Номер патента: 241023

Опубликовано: 01.01.1969

Авторы: Братов, Левин

МПК: G01B 11/30

Метки: оптический, плоскомер

...труба г с отсчетным механизмом 4, установленная на поворотном устрон. стве с возможностью движения в.испуг верти кальной оси плоскомера, и разгрузочный ме ханизм 5 для поворотного устройства. Послед. нее выполнено с тремя сферическими опорами б, а основание плоскомера снабжено диском 7, верхняя плоскость которого контактирует с опорами поворотного устройства.Для измерения плоскомер устанавливают на исследуемую поверхность опорами 8. Плоскомер перед измерением настраивается нивеля ровкой диска с помощью винтовых механи:. мов 9 по трем визирным точкам 10 (см, фиг.2) устанавливаемым в трех точках измеряемои поверхности. Тем самым плоскость сравнения. образованная вращением оптической оси ви зирной трубы, выставляется параллельно и. -...
