Устройство для доводки беговых дорожек колец подшипников качения

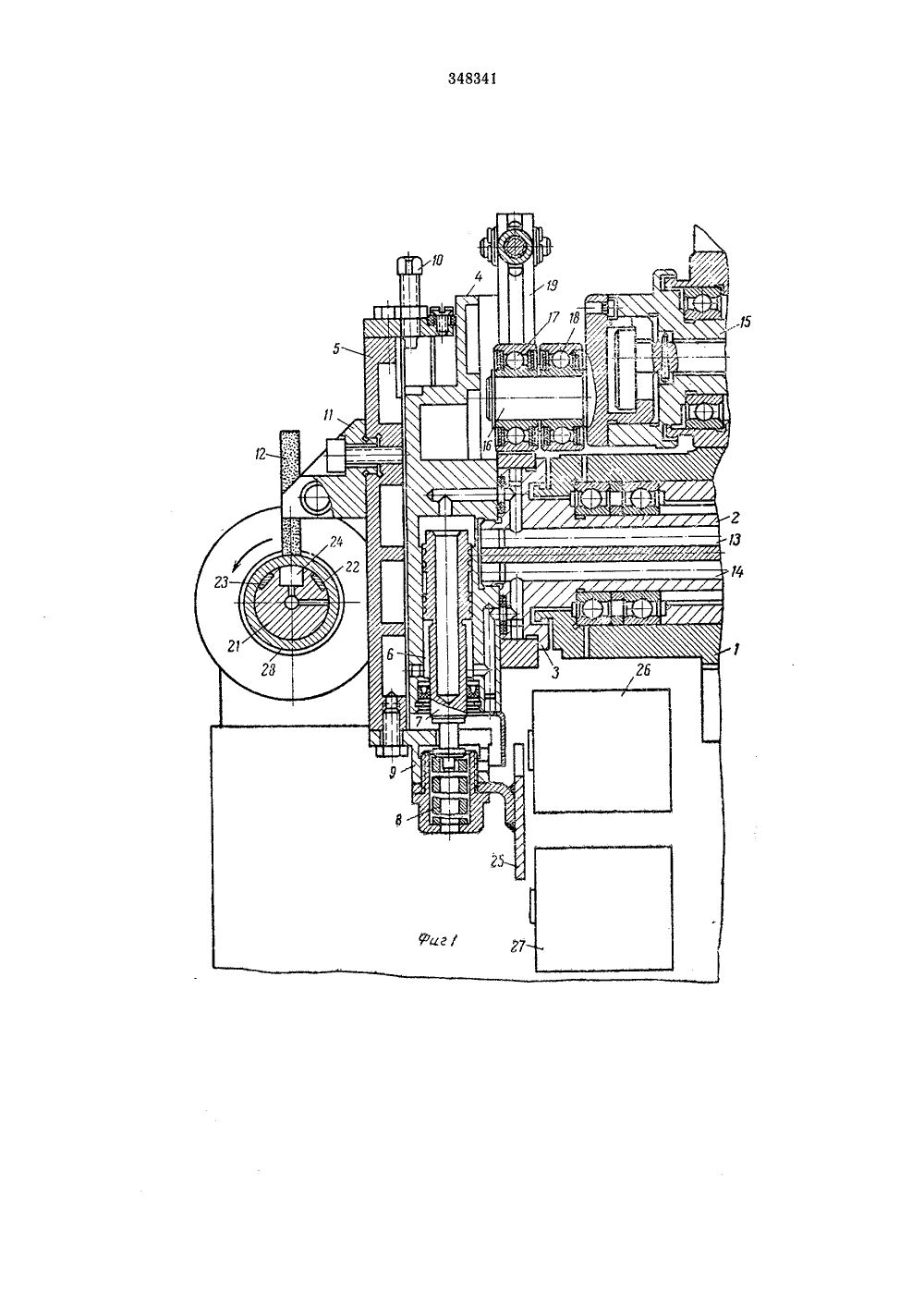

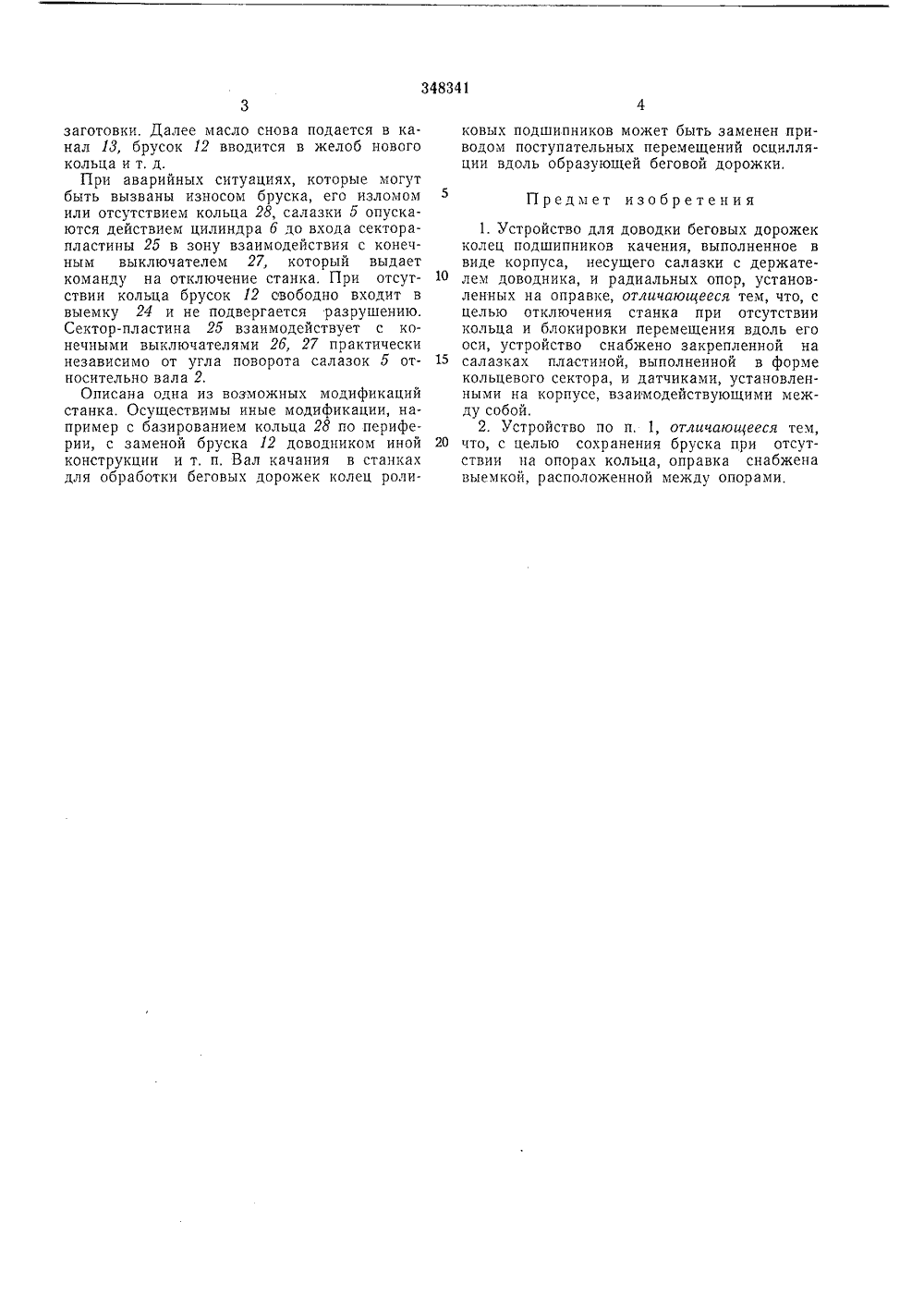

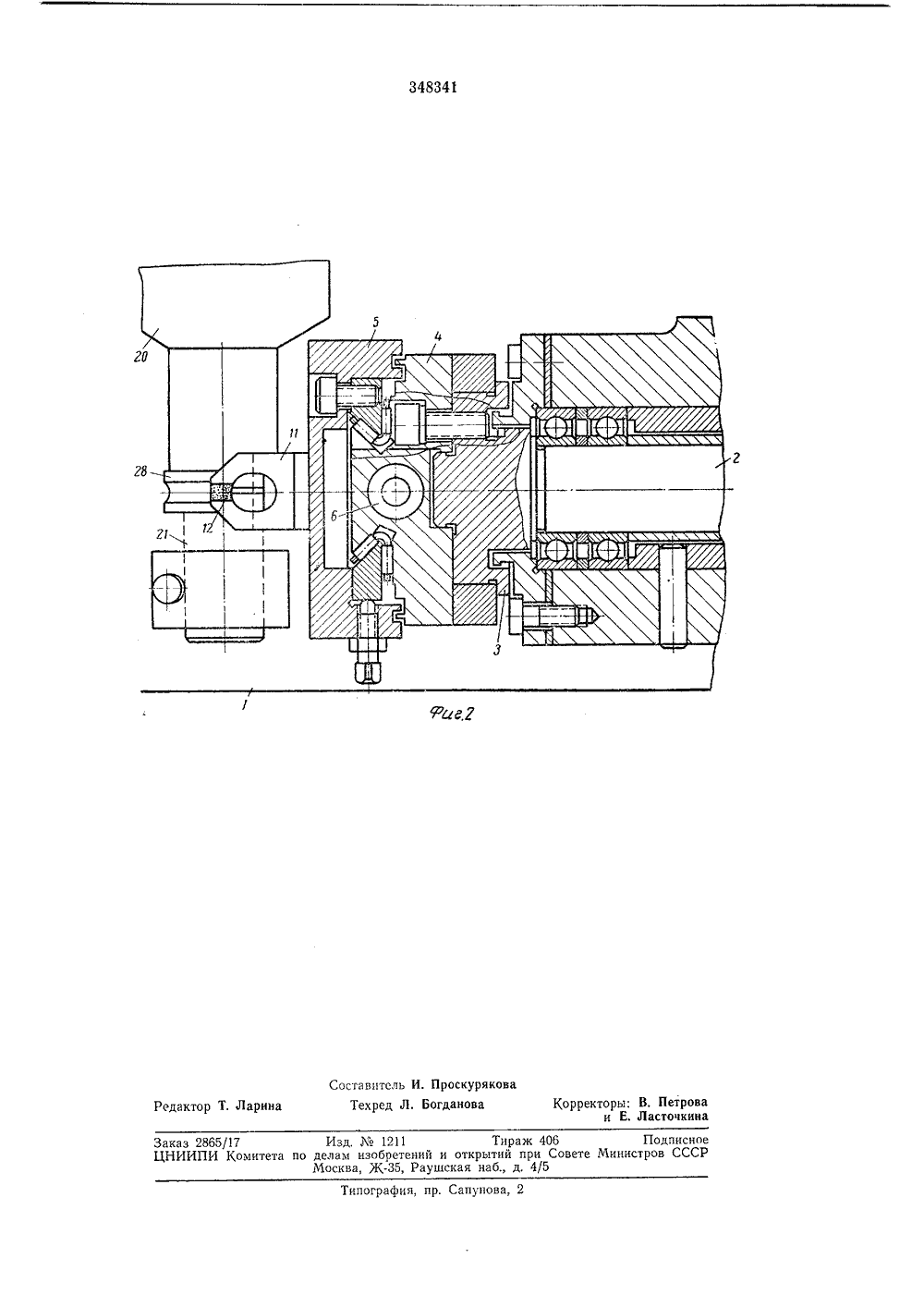

Союз Советснию Социалистически Республик.Ч. Кл В 24 Ь 19/О 1449982/25-8) с присоединением за иНемитет по дел риоритет изо 0 ретений и открытии при Совете Министров СССРубликовано 2 З,Ч 11,1 оллетень Мд о 5 К 621,924,1(088 972 а опубликования писа Авторыизобретен Самаринов и Н. П, Брато Заявитель пециал конструкторско шлифовального юро п орудов проектированиюия УСТРОЙСТВО ЛЯ ДОВОДКИ БЕГОВЫХ ДОРОЖЕК КОЛЕЦПОДШИПНИКОВ КАЧЕНИЯ 2 Известны устройства для доводки беговых дорожек колец подшипников качения, выполненные в виде корпуса, несущего салазки с держателем доводника, и радиальных опор.Предложенное устройство отличается от известного тем, что оно снабжено взаимодействующими между собой закрепленной на салазках пластиной, выполненной в форме кольцевого сектора, и датчиками, установленными на корпусе, при этом между ради альными опорами предусмотрена выемка.Этим достигается отключение станка при отсутствии кольца и блокировка перемещения вдоль его оси, а также предотвращение излома бруска при отсутствии на опорах 15кольца.На фиг. 1 представлено предлагаемое устройство, частичный разрез; на фиг. 2 - то же, вид сверху.В корпусе или станине 1 смонтирован в 20 подшипниках вал качания 2 с фланцем 3, несущим основание 4 салазок 5, В основании 4 предусмотрен цилиндр б с поршнем, шток 7 которого связан посредством пружины 8 и кронштейна 9 с салазками 5. Ход салазок 25 ограничен винтовым упором 10. На салазках закреплен держатель 11 доводника, в данном случае абразивного бруска 12. В вале качания 2, фланце 3 и основании 4 предусмотрены каналы 13, 14, соединяющие полости ци линдра б с гидросистемой станка. Параллельно валу 2 смонтирован вал 15 с криво- шипом 16, сидящие на котором ролики 17, 18 взаимодействуют с подпружиненной вилкой 19, связанной с валом качания 2 (на чертеже видна только часть вилки, взаимодействующая с роликом 17).С корпусом 1 связаны также бабка изделия с магнитным патроном 20 и оправка 21 с радиальными опорами 22, 23 и выемкой 24. На салазках 5 закреплен кольцевой сектор 25, а на корпусе 1 - бесконтактные ко. нечные выключатели 2 б и 27,Станок работает следующим образом.Кольцо 28 приводится во вращение на опорах 22, 23 оправки 21 плоским торцом магнитного патрона 20 и обрабатывается бруском 12, который качается совместно с валом 2, фланцем 3, основанием 4, салазками 5 и держателем 11 и поджимается к обрабатываемой поверхности цилиндром б через пружину 8; масло в цилиндр поступает через канал 13. После окончания обработки очередного кольца подают масло в канал 14; салазки 5 отводятся цилиндром б вверх, и брусок 12 выходит из желоба кольца 28. Одновременно сектор-пластина 25 входит в зону взаимодействия с конечным выключателем 2 б, и последний выдает сигнал на отвод изделия 28 магнитным патроном и установку очереднойзаготовки. Далее масло снова подается в канал 13, брусок 12 вводится в желоб нового кольца и т. д.При аварийных ситуациях, которые могут быть вызваны износом бруска, его изломом или отсутствием кольца 28, салазки 5 опускаются действием цилиндра б до входа сектора- пластины 25 в зону взаимодействия с конечным выключателем 27, который выдает команду на отключение станка. При отсутствии кольца брусок 12 свободно входит в выемку 24 и не подвергается разрушению. Сектор-пластина 25 взаимодействует с конечными выключателями 2 б, 27 практически независимо от угла поворота салазок 5 относительно вала 2,Описана одна из возможных модификаций станка. Осуществимы иные модификации, например с базированием кольца 28 по периферии, с заменой бруска 12 доводником иной конструкции и т, п, Вал качания в станках для обработки беговых дорожек колец роликовых подшипников может быть заменен приводом поступательных перемещений осцилляции вдоль образующей беговой дорожки,Предмет изобретения1. Устройство для доводки беговых дорожекколец подшипников качения, выполненное ввиде корпуса, несущего салазки с держателем доводника, и радиальных опор, установленных на оправке, отличающееся тем, что, сцелью отключения станка при отсутствиикольца и блокировки перемещения вдоль егооси, устройство снабжено закрепленной на15 салазках пластиной, выполненной в формекольцевого сектора, и датчиками, установленными на корпусе, взаимодействующими между собой,2, Устройство по п. 1, отличающееся тем,20 что, с целью сохранения бруска при отсутствии на опорах кольца, оправка снабженавыемкой, расположенной между опорами, 348341Составитель И. Проскурякова Редактор Т. Ларина Техред Л. Богданова Корректоры: В, Петрова и Е. Ласточкина Заказ 2865/17 Изд,1211 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
