Боярунас
Режущий инструмент
Номер патента: 1117130
Опубликовано: 07.10.1984
Авторы: Боярунас, Водопьянов, Глушков, Гузенко, Мальцев, Хает
МПК: B23B 27/16
Метки: инструмент, режущий
...элемент в виде неправильной шестигранной призмы с парал,.ельными противоположными гранями, причем со стороны каждого нечетного ребра призмы выполнен участок с конической поверхностью для взаимодействия с коническим хвостовиком прихвата, а в гнезц 1 л ржавки выполнена дополнительная опорнги плоскость, скошенная в сторону упорной поверхности державки, для взаимодействия с одной из граней призмы.На фиг. 1 показан режущий инструмент, вид в плане; на фиг. 2 - разрез А - А на фиг. 1 (повернуто); на фиг. 3 - разрез Б - Б на фиг. 1 (повернуто).В гнезде 1 державки 2 закреплен режущий элемент 3 с помощью прихвата 4, конического хвостовика 5 и зажимных болтов 6, причем ось 7 конической поверхности хвостовика 5 перпендикулярна упорной тоо 5 10 5...
Плашка
Номер патента: 1106601
Опубликовано: 07.08.1984
Авторы: Боярунас, Водопьянов, Табачников, Школьник
МПК: B23C 5/04
Метки: плашка
...пазы 2, выполненные на торцахплашки и имеющие форму внутренней 45конической поверхности, пересекаемойперьями плашки. Конические поверхности стружечных пазов, выполненныена двух торцах плашки, пересекаютсяпо окружности 3, диаметр которой на1,2-2 высоты резьбы больше, чем наружный диаметр .резьбы 4 на перьях 1плашки, что позволяет формироватьрежущие кромки 5 перьев. Боковые по-верхности б перьев плашки выполнены Ыв виде цилиндрических поверхностей,601 1диаметр которых определяется требованием обеспечения благоприятных усло.вий схода стружки. Угол 7 наклонаобразующих конических поверхностейстружечных пазов 2 к оси плашки выбирают в пределах 20 - 50, в зависимости от обрабатываемого материала.Предлагаемая плашка может бытьизготовлена путем...
Режущий инструмент с износостойким покрытием из жаропрочных соединений тугоплавких металлов и способ его изготовления
Номер патента: 1100049
Опубликовано: 30.06.1984
Авторы: Баринов, Боярунас, Гаврилов, Галицкая, Жедь, Падалка, Панин, Синельщиков
МПК: B23B 27/16
Метки: жаропрочных, износостойким, инструмент, металлов, покрытием, режущий, соединений, тугоплавких
...металлокерамического материала на основе окиси алюминия, а промежуточный слой выполнен несплошным.Промежуточный слой наносят при температуре инструмента1/2 Т Т, 1/3 Тгде Т - температура плавления металВла, К;Т- температура инструмента, фК,00049 2со скоростью конденсации 10-20 А/св течение 2-3 мин, что обеспечивает осаждение чистого металла толькона дефектах поверхности.5Количество осажденного металла выбирается исходя из степени дефектности поверхности инструмента и подбирается опытным путем посредством просмотра поверхности с нанесенным под 1 б слоем в оптическом микроскопе приувеличении Х 300 в темном поле. Выбирается такой режим (в указанныхпределах нагрева инструмента), прикотором пленка подслоя не нарастаетнаубездефектных...
Сборная плашка
Номер патента: 1080935
Опубликовано: 23.03.1984
Авторы: Боярунас, Гринвальд, Дрожин, Храмцов
МПК: B23G 5/04
...5 установочных элементов 3. Установочные элементы 3 снабжены направляющей частью б, взаимодействующей с направляющими частями смежных устано. вочных элементов.Площадки контакта направляющей части б с направляющими частями смежных установочных элементов удалены от оси резьбоформирующего ролика на расстояниегде о( - расстояние от оси резьбоформирующего ролика до плоцтадок контакта направляющейчасти установочного элемента;Й - расстояние от оси плашки дооси резьбоформирующего ролика;о - число резьбоформирующих роликов,Установочные элементы 3 крепятсяв корпусе 1 винтами 7,Для плашек с сопряженными по резьбе резьбоформирующими роликами эторасстояние равно среднему диаметрурезьбы роликов. У этих плашек направляющая часть б установочных...
Резец
Номер патента: 1057193
Опубликовано: 30.11.1983
Авторы: Боярунас, Гах, Глушков, Мальцев, Певзнер
МПК: B23B 27/16
Метки: резец
...сторонам 3, ана сторонах 5 образованы две выемки б в виде сегментных углубленийдоходящих до половины толщины плас"тинки 2,Пластинка 2 установлена в гнезде державки 1 вдоль задней .поверхности предлагаемого резца. В полости ее выреза со сторонами 5 размещен крепежный элемент 7 входящий своим выступом в одну из выемок б пластинки 2, при этом крепежный элемент 7 запол" няет пространство выреза пластинки 2 со сторонами 5 и образует вместе с 93пластинкой 2 йравильную цетырехгранную призмуПластинка 2 своими боковыми сторонами 4 и 5 опирается на державку 1 через крепежный элемент 7 и две подкладки 8. Подкладки 8 имеют цилиндрическую и противолежащую ей плоскую поверхность. Своими цилиндрическими поверхностями подкладки 8 размещены в...
Сборный резец
Номер патента: 1042900
Опубликовано: 23.09.1983
Авторы: Боярунас, Дрожин, Загуменный, Хает
МПК: B23B 27/16
...резец с большимвылетом, что также снижает его жесткость.Белью изобретения является повышение жесткости резца,Поставленная цель достигаетси тем,что и сборном резце, содержащем режущую 2вставку, имеющую соединение ласточкин хвост" с державкой в плоскости разьма, и упругое звено для фиксации вставки, образованное прорезью в державкерезец снабжен клиновыми гайками состягивающими их винтом, расположенными в выполненных пазах, прилегающих кпрорези и контактирующими с клиновой,относительно плоскости разъема, поверхностью вставки через упругое звено,На фиг. 1 изображен резец в сборе,вид сверху; на фиг. 2 - часть узлакрепления до заклинивания режущегоэлемента; на фиг. 3 - сечение А-А нафиг. 1; на фиг. 4 - сечение Б-Б нафиг. 1; на фиг. 5...
Плашка
Номер патента: 1039660
Опубликовано: 07.09.1983
Авторы: Боярунас, Дрожин, Кириенко, Хмельницкий
МПК: B23G 5/04
Метки: плашка
...изобретения является повы", 60 шение стойкости плашки путем,оптимального изменения переднего угла,Укаэанная цель достигается тем, что в плашке, содержащей рабочую часть, состоящую иэ режущего и 65 калибрующего участков, образующая режущей части имеет криволинейную Форму или форму кривой второго порядка, ломаной, или комбинации этих ,линий, или дуги окружности с ради" усом0,6 ФР Б 4 Чв)Чв Жн6 Ч вп(%в-Ч нгде К - радиус дуги окружностиф - расчетный угол в плане режущего участка,угол в плане режущего участ.ка на внутреннем диаметререзьбы плашки,- угол в плане режущего участка на наружном диаметререзьбы плашки;- шаг резьбы,0,64 Р - высота резьбы.На фиг. 1 изображена плашка, общий вид, на Фиг. 2 - сечение А-А на фиг. 1, на фиг. 3 -...
Плашка
Номер патента: 986665
Опубликовано: 07.01.1983
Авторы: Боярунас, Гринвальд, Дрожин, Кириенко, Хмельницкий, Храмцов
МПК: B23G 5/04
Метки: плашка
...деки что ухудшаеФормирования,Целью изобреботоспособностислучаев заклиниву ения уело тения является повышениеплашки путем исключенияания н поломки плашки иий по чи смазки в зону лучш обработки.Указанная цель дости участках рабочей по между зубьями, вьш щиеся канавки, откр торцов плашки. м, что нарасположенных вые пересека 3 эроны обоих 1 изображена плашка, общий видразвертка резьбы; на фиг. 3 - на фиг. 2; на фнг. 4 - сечефиг. 2.оверхность плашки 1 содержит ересекаюшиеся сквозные винто- и 3, расположенные между зубья. готовлении резьбыплашка 1 нана обрабатываемый стержень и шки формируют резьбу методомдеформации. на фиг. 2 - сечение А - А ние Б - Б наРабочая п зубья 2 и п вые канавк ми, При иэ винчивается зубья 2 пла...
Метчик для обработки резьбовых отверстий
Номер патента: 940972
Опубликовано: 07.07.1982
Авторы: Белявский, Бескорсый, Боярунас, Гринвальд, Дрожин
МПК: B21H 3/10
Метки: метчик, отверстий, резьбовых
...значения от 0,25 до 0,75) .При изготовлении резьбы таким метчиком его направляющую часть вводят в предварительно изготовленное отверстие. Направляющая часть метчика имет диа- метр сгде В - наружный диаметр нанравляющей части;. д, - номинальный диаметр отверстия заготовки;Ь - предельное нижнее отклонениедиаметра отверстия заготовки;б - допуск на изготовление направляющей частиТак как допуск на изготовление направляющей части метчика на порядок меньший, чем допуск на отверстие, направляющая часть обеспечит возможность ввода метчика в любое отверстие, у которого нижнее отклонение диаметра не превышает предельного допустимого значения.Прн изготовлении резьбы метчнк ввинчивается в отверстие и формирует в нем резьбу методом пластического...
Станок для шлифования цилиндрических деталей
Номер патента: 891352
Опубликовано: 23.12.1981
Авторы: Боярунас, Табачников, Школьник
МПК: B24B 5/14
Метки: станок, цилиндрических, шлифования
...мохет быть выполнен плавающим. В этом случае позиция обработки должна быть снабжена упором 32, имеющим элемент 33 отвода упора, связанный с механиз- юо мом подвода абразивного круга 34 шлифовальной головки 35, установленной на основании ( не показано). Упор 32 связан также с элементами 36 фиксации погзуна 29, 5При работе станка вращение от привода 2 через шестерни 4 и 5 передает 52ся на гильзы 6-8 и от них на подводки9-11.Под воздействием кулачка 12 поводки 9-11 получают осевое перемещение и вводятся в центровые отверс.тия поводковых оправок 18, Поводковые оправки 18 выполнены с реэьбовым конусом 37. Поэтому при дальнейшем осевом перемещении оправок напозиции загрузки производится навин-,цивание заготовки, а на позиции разгрузки...
Резец
Номер патента: 891230
Опубликовано: 23.12.1981
Авторы: Боярунас, Дрожин, Епифанов, Крючков
МПК: B23B 27/16
Метки: резец
...вследствие неперпендикулярности опорной плоскости 7 относительно оси отверстия 3, увеличивается значение составляющей лавления пружины, направленной вдоль опорной плоскости 7.2 ф Под воздействием этой силы шайбд 8 сколь-зит по опорной плоскости 7, что приводит к качанию штифта 4 и прижатию пластинки 2 и базовой поверхн 1 сти )ль А. Агеевйкас Корректор11 алииевокомитета СССРн открытийшская нвб., д. Я/Ьрод, ул. Проектная, я Ре:лт,1. Фил1 а к в 1)8 В/ 2ВН виовв е( ИПИ Госуно деламМосква,ППП аПате 1130Филиал При креплении пластинки, изготовленной из хрупких материалов, например из безвольфрамовых твердых сплавов, в рез. цах предлагаемой конструкции может обеспечиваться заданное усилие прижима пластинки к базовой поверхности.Для этого, при...
Метчик для изготовления резьбыметодом пластической деформации
Номер патента: 852466
Опубликовано: 07.08.1981
Авторы: Бескорсый, Боярунас, Гринвальд, Дрожин
МПК: B23G 5/06
Метки: деформации, метчик, пластической, резьбыметодом
...по длине 15 1, вершины 5 и 6 которых равноудалены навеличину й от номинальной 2 боковой стороны. Вогнутый 4 участок расположен у дна 7 профиля резьбы.При изготовлении резьбы метчиком, в 2 о начале процесса, течение металла вблизибоковых сторон профиля резьбы инструмента происходит более интенсивно, чем в средней части витка, что приводит к образованию пиков на примыкающих к боково му профилю резьбы участках заготовки.При дальнейшем формировании резьбы,вследствие расширения сечения профиля у дна зуба метчика, течение металла заго товки вблизи бокового профиля метчика852466 Составитель Е. Болотина Техред А. Камышникова Редактор И. Гохфельд Корректор Л. Слепая Заказ 1808/10 Изд.477 Тираж 1148 Подписное НПО Поиск Государственного...
Плашка
Номер патента: 844174
Опубликовано: 07.07.1981
Авторы: Боярунас, Водопьянов, Хмельницкий
МПК: B23G 5/04
Метки: плашка
...его круглые отверстия выполнены так, что ширина просвета при пересечении стружечных отверстий с центральным отверстием плашки больше их высоты. Такое конструктивное выполнение стружечного отверстия может быть получено или путем высверливания спаренных, перекрывающих друг друга стружечных отверстий, или путем протягивания. При просверливании спаренныхстружечных отверстий создается возможность исключить образование заусенцев на кромке между центральным и стружечным отверстиями со стороны выхода сверла. Для этого первое из спаренных стружечных отверстий сверлят со стороны одного, а второе - со стороны другого торца плашки. При этом выход сверла в обоих случаях размещается на стыке 7 двух отверстий, а на режущих кромках плашки заусенцы не...
Круглая плашка и способ ее изготовления
Номер патента: 841824
Опубликовано: 30.06.1981
Авторы: Боярунас, Водопьянов, Хмельницкий
МПК: B23G 5/04
...получить высокое качество резьбы в плашке и увеличивает стойкость плашечного метчика.После нарезания резьбы сверлят отверстия 4, размещая их между отверстиями 3, при этом происходит повреждение резьбы на стыке отверстий 4 с центральным отверстием 2. После термической обработки выполняют заточку плашки по переднему углу и заборному конусу, При заточке формируют положительные передние углы у кромок, образованных пересечением центрального отверстия со стружечными отверстиями 3 и отрицательные передние углы у кромок, прилегающих к отверСтиям 4 Заточка кромок, прилегающих к отверстиям 4, подотрицательным углом гарантирует удаление поврежденных при сверлении этих отверстий участков б резьбы и выполняется под углом, обеспечивающим...
Устройство для окончательной обработ-ки отверстий
Номер патента: 831577
Опубликовано: 23.05.1981
Авторы: Белявский, Боярунас, Горбенко, Гуляев, Дрожин
МПК: B24B 37/02
Метки: обработ-ки, окончательной, отверстий
...к разжиму притира,15 20 25 30 35 40 45 50 55 По мере сжатия пружины 9 раэжимпритяра продолжается до тех пор, пока силы упругости разжимной рубашки притира и силы реакции станок обрабатываемого отверстия на прнтир не уравновесят радиальную составляюп 1 ую силы давления конической частяоправки на разжимную рубашку, связанную с силой разжатия пружины 9. Вконце прохода, под воздействием упора4, замыкаются контакты микропереключателя 28, и блок 29 реверса подает команду на переключение направления вращения шпинделя. При этом разжимная рубашка 5 притнра вывинчиваетсяиз обрабатываемой детали, увлекая за собсй оправку 1. Холостой ход продол" жается до замыкания упором 4 контактов микропереключателя 27.Таким образом, оправка. 1 занимает в...
Плашка
Номер патента: 831443
Опубликовано: 23.05.1981
Авторы: Боярунас, Хмельницкий
МПК: B23G 5/04
Метки: плашка
...кромками 3 и стружечные отверстия 4. Угол е(, между осью симметрии пера 00; и радиусом К, проведенным к режущей кромке 3, выполнен меньше, чем угол е(т между осью 001 и радиусом К, проведенным к линиипересечения стружечного отверстия 4 с сечением 5 минимальной жесткости пера 2.Плашкавыполнена с различной толщиной, большей В у режущей кромки 3 и мсньшей 1 г у его основания 5.Вследствие соотношения между толщиной и шириной плашки в различных сечениях, сечение минимальной жесткости пера смешено к основанию пера плашки. При нарезании резьбы плашкой перо 2 под воздействием возникаюших при резании сил реакции материала стержня, изгибается. Наибольший изгиб происходит в сечении минимальной жесткости пера. Вследствие того, что точки...
Плашка
Номер патента: 814613
Опубликовано: 23.03.1981
Авторы: Боярунас, Гринвальд, Дрожин, Храмцов
МПК: B23G 5/04
Метки: плашка
...резьбы.Поставленная цель достигается тем, что смежные реэьбообразующие элементы сопряжены между собой по резьбе, а величина осевого смещения т определяется по формуле т корпус 1 с выстух установлены два элемента-ролика 3. джимается к остальощью винта 4, Ролики товой нарезкой и сочто обеспечивает осевое смещение насвязан со средним диаметром изготовляемой резьбы отношениемо 180з 11-)пи5 где 0 - средний диаметр резьбы резьбообразующих элементов;О - средний диаметр изготовляемой резьбы;и - число резьбообразующих элементов.Вследствие того, что смежные резьбообразующие элементы при сопряжении резьбы смещаются друг относительно друга на полшага резьбы для расположения рабочих участков резьбообразую-щих элементов на винтовой линии...
Плашка

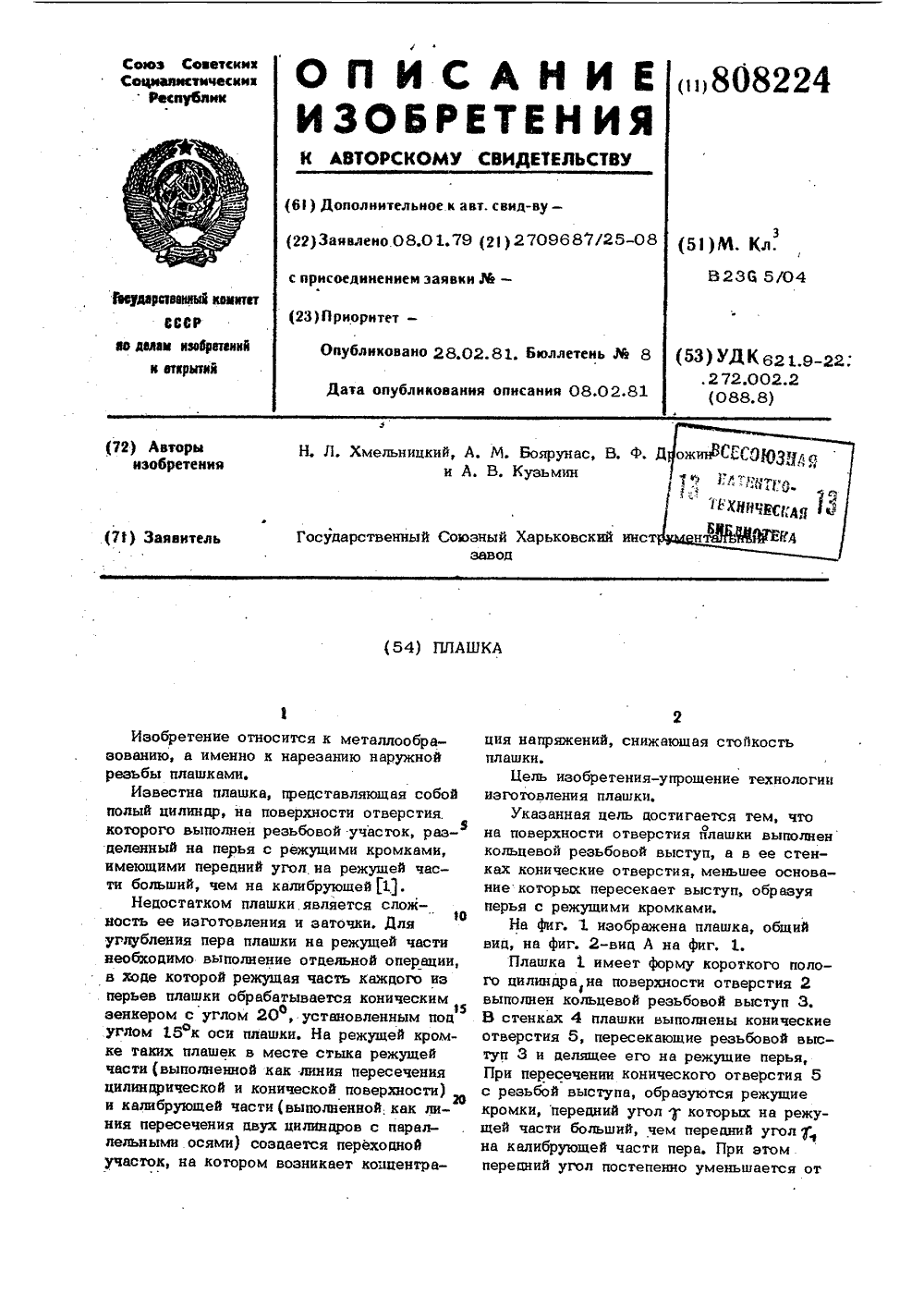

Номер патента: 808224
Опубликовано: 28.02.1981
Авторы: Боярунас, Дрожин, Кузьмин, Хмельницкий
МПК: B23G 5/04
Метки: плашка
...5, пересекающие резьбовой выступ 3 и делящее его нв режущие перья,При пересечении конического отверстия 5с резьбой выступа, образуются режущиеи, передний угол г которых на режуасти больший, чем передний угол ф;ибрующей части пера. При этомий угол постепенно уменьшается от8082 периферии резьбы к средине толщины плашки. Конкретная величина передних углов )и зависит от количества и диаметра отверстий 5, а также от угла 4. конуса инструмента, которым изготавливают отвер стия 5, от угла Я между осью отверстия 5 и радиусом плашки и от угла Умежду плоскостью,в которой лежит ось отверстия 5 и осью плашки.,При нарезании резьбы плашкой, большой 1 о передний угол на режущей части плашки обеспечивает благоприятные условия реза-ния, в...
Инструмент для изготовления резьбы
Номер патента: 770628
Опубликовано: 15.10.1980
Авторы: Андреичиков, Бескорсый, Боярунас, Дрожин, Рыжов
МПК: B21H 3/02
Метки: инструмент, резьбы
...роликов, удерживаемых от проворота стопор- ными элементами 1.Недостаток таких плашек заключается в сложности конструкции, определяемой необходимостью выполнения в теле плашки резьбовых отверстий для роликов и стопорных элементов.Наиболее близким к предлагаемому по технической сущности является резьбонакатный инструмент, содержащий рабочую часть с резьбой, имеющей в поперечном сечении форму многогранника с дугообразными гранями и деформируюцие вершины, расположенные по винтовой линии 21. пакета цилиндрических шайб, стянутых между собой неп од в и ж но.На фиг. 1 изображен предлага инструмент для накатывания наружной бы в плане; на фиг. 2 - то же, разрез на фиг. 1; на фиг, 3 - инструмент дл катывания внутренней резьбы, план; на фиг, 4 -...
Метчик
Номер патента: 742060
Опубликовано: 25.06.1980
Авторы: Бескорсый, Боярунас, Дрожин
МПК: B23G 5/06
Метки: метчик
...осуществляет предварительное образование резьбы. Участок 2 метчика за. вершает образование резьбы методом пласти. ческой .деформации металла. При этом соотношение числа Е и угла ынаклона винтовой линии резьбообразующих элементов участка 2 обеспечивает непрерывный контакт каждого иэ резьбовых участков обрабатываемого отверстия с одним-двумя резьбообразующими элементами. При этом угол наклона и число резьбообразующих элементов связаны между собой отношением:яО щ,;итяы= КЕН Н 35 угол наклона винтовой линииреэьбообразующих элементов метчика;число резьбообразуницих элементов метчика;коэффициент, показывающий число рсзьбообразующих элемен. тов, находящихся одновременно в конт. кте с наименьшим из резьбовых участков (выбирает ся в пределах от 1...
Плашка
Номер патента: 738795
Опубликовано: 05.06.1980
Авторы: Боярунас, Гламазда, Драгомирецкий, Дрожин, Хмельницкий
МПК: B23G 5/04
Метки: плашка
...по заборной част зубьев; на фиг. 5 - развертка резьбы плашки на фиг. 4; на фиг. 6 - плашка с стружечными отверстиями, одйа "линия п ресечения которых с рабочей йоверхност проходит по заборной части зубьев, а др гвя - по их калибрующей части; на фиг.развертка резьбы плашки на фиг. 6,Рабочая поверхность 1 плашки раздена на зубья 2, каждый из которых имее заборную 3 и калибруюшую 4 части и в полнен в виде усеченной пирамиды" с ро бическим основанием 5:Большая диагонапь 6 основания 5совпадает с винтовой линией 7 резьбы.Плашка выполнена с зубьями 2, рвспложенными в шахматном порядке.В плашке могут быть выйойнейыстржечные отверстия 8, расположенные так, что обе пинии 9 их пересечения с"рабочей поверхностью будут проходить по за борной 3...
Бесстружечный метчик
Номер патента: 735369
Опубликовано: 25.05.1980
Авторы: Белявский, Бескорсый, Боярунас, Дрожин
МПК: B21H 3/10
Метки: бесстружечный, метчик
...затыловки от линий симметриипрофиля резьбы. В сечениях резьбы, эти линии наибольшего отклонения 6 совйадают" с лийиями номинального профиля резьбы 8.3 атыловка профиля резьбы выполнена так, что пятна контакта 5 на одной из бо ковых сторон 4 профиля резьбы смещены относительно пятен контакта 5 на другой боковой стороне профиля этого же витка резьбы. эюВеличину такого смещения выбирают из конкретных условий выдавливания резьбы и в варианте метчика, показанном на фиг. 3 смещение выбрано таким, что пятна контакта 5 на одной из боковых сторон 4 профиля витка размещены посредине между пятнами контакта 5 другой боковой стороны профиля резьбы этого витка.Если у трехгранного бесстружечного метчика известной конструкции площадки контакта...
Способ изготовления плашек
Номер патента: 716737
Опубликовано: 25.02.1980
Авторы: Боярунас, Гринвальд, Дрожин, Храмцов
МПК: B23G 5/04
Метки: плашек
...части плапдси; на фиг. 3 дан разрез А-А на фиг. 2.При изготовлении плашки предлагаемым способом на детали с цилиндрической наружной поверхностью образуют резьбу. Если она пщрокая (пруток нли труба) ее разрезают на заготовки-кольца или диски по ширине плашек. На этих кольцах или дисках снимают фаски с торцов, После этого их разрезают по радиусу на части 1, 2, 3. При сборке плашки части разворачивают резьбой внутрь и смежные части сопрягают,по резьбе 4, Операции терми. ческой обработки и доводки резьбы в зависи мости от конкретных условий могут выпол няться как до, так и после разрезки заготов. ки на диски или кольца, а их по радиусу - на части,Изготовление плашки предлагаемым спосо. бом позволит значительно упросппь изготовление плошек,...
Бесстружечный метчик
Номер патента: 694265
Опубликовано: 30.10.1979
Авторы: Белявский, Бескорсый, Боярунас, Дрожин
МПК: B21H 3/08
Метки: бесстружечный, метчик
...искажения угла профиля и снижается точность изготовляемой резьбы.Целью изобретения является повышение качества резьбы и увеличение стойкости инструмента при накатывании резьб в отверстиях с продольными пазами путем улучшения условий деформпрования.Указанная цель достигается тем, что заборная часть метчика выполнена с участком резьбы, имеющим переменныи шаг между вершинами граней. Такое выполнение метчика позволяет улучшить условия деформирования путем исключения биения инструмента в процессе накатывания.На фиг. 1 показан метчпк, общий вид; па фиг, 2 - разрез А - А на фпг. 1.Метчик 1 содержит заборную 2 и калибрующую 3 части и имеет в сечении форму, например, треугольника со скругленными;: Т)с):)о)1(,-3 ,сторонами, сршииами 4 - 15,...
Притир
Номер патента: 602358
Опубликовано: 15.04.1978
Авторы: Боярунас, Горбенко, Дрожин
МПК: B24B 37/02
Метки: притир
...4 диаметра меньшего, чем н- ружный диаметр рабочей части. По длине рабочей части 1 и промежуточных участков 4 притира выполнены продольные прорези 5, которые на рабочей части 1 Фже, чем на промежуточных участках 4. Это, а также меньший наружный и больший внутренний диаметр промежуточных участков, обеспечива 1 от жесткость этих участков меньшую, чем у рабочей части инструмента. В промежуточных участках 4 с внутренней конической поверхностью размещены разжимные элементы 6, взаимодействующие с конической поверхностью 7. В направляющей 2 и хвостовой 3 частях инструмента становлены регулирующие элементы 8, олшествляю 1 цие через рабочие 9 и возвратные 10 пружины связь между разжимными элементами 6 и элементами привода 1 на чертеже не...
