Бардаченко

Номер патента: 1716499

Опубликовано: 28.02.1992

Авторы: Бардаченко, Герасимчук, Грездов, Космач

МПК: G06F 3/02

Метки: ввода, информации

...выходамиустройства. Устройство содержит также считывающий элемент в виде щупа ; ЗО11, подключенный к источнику питания.Устройство работает следующим об"разом.Ввод информации осуществляется35одновременным воздействием на горизонтальные и вертикальные проводники 2, 3 матрицы 1 в местах их перекрещивания (узлах матрицы) щупа 11,к которому подключено возбуждающее 40постоянное напряжение. Как видно изсхемы, возбуждающее напряжение, поданное в узел матрицы, через соответствующие строки и. столбцы резисторов 1 и 5 подается на одну обкладку .первого и второго конденсаторов6 и 7, другие обкладки этих конденсаторов подключены к нулевому потенциалу устройства. Одновременно возбуждающее напряжение подается наэлемент ИЛИ-НЕ 10, который на...

Номер патента: 1619038

Опубликовано: 07.01.1991

Авторы: Баннова, Бардаченко, Мишенин, Носовицкий, Романов

МПК: G01B 21/28

Метки: непрозрачных, плоских, площади, фигур

...образом.Цикл работы устройства начинается после вкл 1 очения пи.ания подачей сигнала "Сброс" с помощью кнопки "Сброс" 16 на третьи входы блока 14 управления, преобразователя 16 позиционнОго коДа В число-импульсный, второго регистра 11, а такке сигнала начальной установки блока 8 счета при нажатии кнопки "Начальная установка" 17, При этом устройство приводится в исходное состояние.Измеряемая фигура помещается на матовую поверхность, которая снизу освещается источником излучения со стабилизатором Не показаны), После нажатия кнопки "Пуск" 15 с блока 14 управления поступает сигнал на второй вход аналого-цифрового преобразователя 2, разрешающий измерение тока, пропорционального площади исследуемой фигуры, поступающий с фотоприемника...

Номер патента: 1596322

Опубликовано: 30.09.1990

Авторы: Бардаченко, Локазюк, Магера, Носовицкий

МПК: G06F 7/552

Метки: возведения, двоичных, квадрат, чисел

...коде, Суммирование частичных произведений со сдвигом на один разряд влево осуществляется первой группой сумматоров 51 - 5 п, Первый выход счетчика 31 соединен с первым входом сумматора 51, второй вход которого соединен с нулевой шиной, второй выход счетчика 31 соединен с третьим входом сумматора 51, четвертый вход которого соединен с первым выходом счетчика 32 и т,д(2 п - 1)-й вход сумматора 51 соединен с нулевой шиной, а 2 п-й вход сумматора 51 - с и-м выходом счетчика 32, Таким образом, на выходе сумматора 51 устанавливается сумма частичных произведений со сдвигом на один разряд влево со счетчиков 31 и 32 и т.д. Таким образом, на выходе сумматора 5 Пустанавливается результат суммирования частичных произведений Хь начиная с...

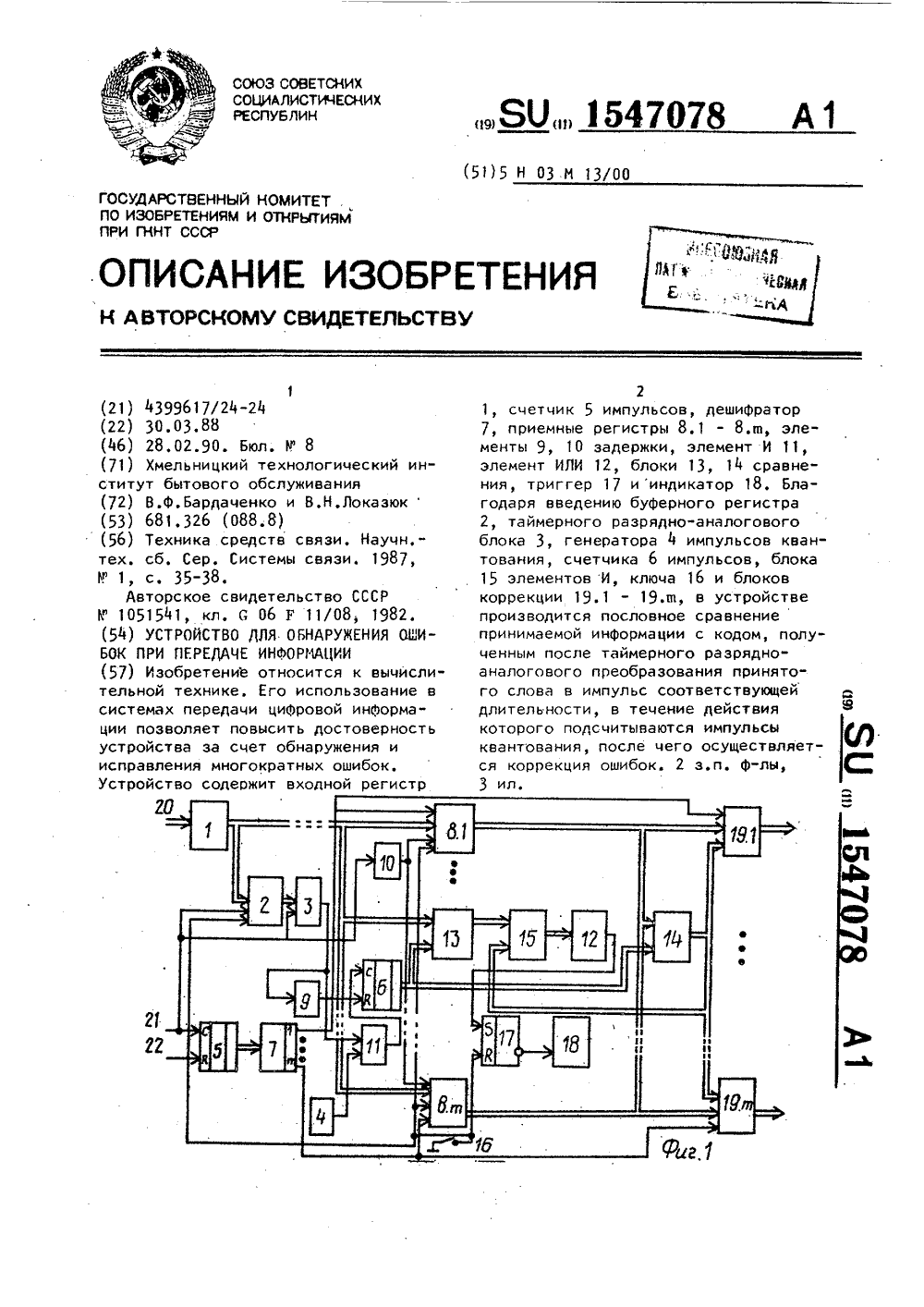

Номер патента: 1547078

Опубликовано: 28.02.1990

Авторы: Бардаченко, Локазюк

МПК: H03M 13/05

Метки: информации, обнаружения, ошибок, передаче

...или мно" гократной ошибке при передаче информации, Кроме того, информаций с выхо" дов второго счетчика 6 поступает на входы блока 14 для сравнения информационных разрядов. На другие входы блока 14 поступает информационное слово с выходов приемного регистра 8,1 (выходы приемных регистров 8.2- 8,щ отключены). В блоке 14 информа" ция с выходов приемного регистра 8.1 сравнивается поразрядно с информацией с выходов второго счетчика 6. Результат сравнения с выходов блока 14 поступает на управляющие входы блока 19.1 коррекции. В случае сравнения информации в блоке 14 по всем разрядам на его выходах устанавлива" ются сигналы уровня "0", которые пос" тупают на входы 34 и настраивают мультиплексоры 31.1 - 31,4 на пере дачу информации,...

Номер патента: 1411242

Опубликовано: 23.07.1988

Авторы: Бардаченко, Бусуек, Голотко, Кармалита, Пискорский, Тарасюк

МПК: B65G 27/00

Метки: вибрационное, ориентирования, плоских

...16 и 1740Валы 5 и 10 связаны между собой цепной передачей 18, а электродвигатель6 с валом 5 ременной передачей 19,Устройство также снабжено дополнительными вибрационными лотками 20и 21, установленными на раме 3 в тор,це основных лотков 1 и 2 и в одной деталь замедляет свое движение и останавливается в определенном положении так, что она может быть взята роботом. 2 ил. с ними плоскости, и дополнительными виброприводами поперечных, продольных и вертикальных колебаний, Дополнительный вибропривод продольных колебаний выполнен в виде эксцентрика 22, установленного на валу 23. Дополнительный вибропривод вертикальных колебаний выполнен в виде двух эксцентриков 24 и 25, установленных на валах 26 и 27, которые связаны между собой цепной...

Номер патента: 1140132

Опубликовано: 15.02.1985

Авторы: Бардаченко, Зайцев, Митасов, Нестер, Стеценко, Ясинский

МПК: A61B 5/00, G06F 19/00

Метки: диагностики, заболеваний

...устройство 13 машины занесены цифровые значения фак 35 торов риска заболеваний, соответствующие граничным значениям, при достижении которых можно квалифицировать наличие данного заболевания у обследуемого пациента. С помощью40 устройства 5 ввода симптомов устанавливаются значения К; сопротивлений резисторов матрицы 4 (в том числе и нулевые значения) пропорционально коэффициентам К;, с которым симп 45 томы В, входят в болезни А, Эти коэффициенты определяются априорно анализа большого количества статистических данных. Вероятность болезни А определяется как сумма коэффи 50 циентов К КР(А )=Д К(1)и идентифицируется суммарным сопротивлением К соответствующей строки 55матрицыК,=,г К, (2) 32 4Пользуясь тем, что коэффициенты К,...

Номер патента: 1034049

Опубликовано: 07.08.1983

Авторы: Бардаченко, Грездов, Королев, Митасов, Нестер, Пухов

МПК: G06G 7/16

Метки: время-импульсное, вычислительное

...элемент ИЛИ, счетчик и распределитель, вход которого подключен к генератору импульсов., и и элементов И, первые, входы которых соединены с соответствующими выходами распределителя, вторые входы являются входами преоб-, разователя, а выходы подсоединены к входам элемента ИЛИ, подключенного выходом к входу счетчика. 2время - код,выход которого является цифровым выходом устройства, а и входов подсоединены к выходам соответствующих и компараторов, вход линии задержки подключен к второму входу устройства, а ее (и) выходов соединены с входами запуска соответствующих (и) генераторов экспоненциального напряжения, подключенных выходами к первым входам (и) дополнительных компараторов, вторые входы которых объединены и соединены с вторым входом...

Номер патента: 1019257

Опубликовано: 23.05.1983

Авторы: Бардаченко, Богданов

МПК: G01M 13/02

Метки: диагностики, зубчатых, передач

...углы поворота диагности- руемой передачи от каждого импульса -крутящего момента при минимальной частоте управляющих импульсов, изме" няют относительную продолжительность последних, а изменение и измерение частоты управляющих импульсов осуществляют при равенстве,положительных и отрицательных углов поворота.Устройство для осуществления спо" соба снабжено датчиком угла поворота диагностируемой передачи и подключенным к нему дополнительным поро.- говым устройством, выход которого связан с блоком управления, а один из выходов последнего соединен с входом регулирования относительной продолжительности управляющих импульсов задатчика.На чертеже изображена принципиальная блок-схема устройства для реализации способа диагностики зубчатых...

Номер патента: 943535

Опубликовано: 15.07.1982

Авторы: Бардаченко, Зюбрий, Митасов

МПК: G01G 19/413

Метки: веса, взвешивающее, подсчета, равного

...работает следующим об-разом.В исходном состоянии ключ 5 замкнут, конденсатор 4 заряжен напряжением Е источника б постоянного напряжения, преобразователь 9 времякод индицирует нули.После установки взвешиваемой партии изделий на грузоприемную площадку 13 и некоторого количества эталонных изделий на грузоприемную площадку 14 значение сопротивления переменного резистора 3 оказываетсяпропорциональным весу партии, а коэффициент деления переменного резистора 2 - весу эталонных изделий С 35помощью клавиатуры вводится числоэталонных иэделий и пропорциональночислу устанавливается значение емкости конденсатора 4, По команде генератора 10 размыкается ключ 5, и 40сигнал начала отсчета поступает науправляющий вход преобразователя 9нремя - код....

Номер патента: 934489

Опубликовано: 07.06.1982

Авторы: Бардаченко, Грездов, Королев, Митасов, Нестер, Пухов

МПК: G06G 7/16

Метки: выполнения, множительно-делительных, операций

...изображают напряжения заряда Йс-цепочек с соответствующими постоянными времениНапряжение 13на Ес-цепочке с постоян 1 ой времени Т,1 = Ес сравниваютсяс опорным напряжением Б и = Е(1 в )=, мгновенное значение напряженияЦс и подается для сравнения снапряжением Ц в качестве опорногоДалее описанный процесс повтоопряется для развертывающих напряженийЦ 4 и Цс причем Ц и 13 формируются одновременно,Для опорных напряжений 13 и 13оп 2 опсправедлины равенства:ф,Ц = Е(1 - е д)оп с= - . и - = -й Р С 4 КС йСили Т = -г и гй,с, йзсзк ГВ С,- К 5 С,т.е. Т = -- - .гКСВСУчитывая, что г= КС получаемт ЬС Еъсз КЗС .4 4Поскольку значения Кс устанавливаютсяпропорционально входным величинам,то длительность интервала Т пропорциональна результату операции...

Номер патента: 886008

Опубликовано: 30.11.1981

Авторы: Бардаченко, Грездов, Королев, Митасов, Нестер, Пухов

МПК: G06G 7/161

Метки: время-импульсное, вычислительное

...подключен к схеме выборки и запоминания, состоящей из ключа и блокапамяти, а второй - к компаратору 21 .Известное устройство реализуеттолько операцию умножения переменных,не позволяет выполнять операции надвходными величинами, заданными в нидеКС 1.-параметров элементов. Кроме того, разная физическая природа входныхи выходных величин (напряжение и временной интервал) не позволяет соединять непосредственно между собой рядоднотипных устройств, создавая однородную вычислительную среду,Цель изобретения - расширение функционапьных возможностей путем обеспечения физической однородности и совместимости входных и выходной велИчинПоставленная цель достигается тем,что во время-импульсном вычислительВ 886008 Внапряжения соединен со входом...

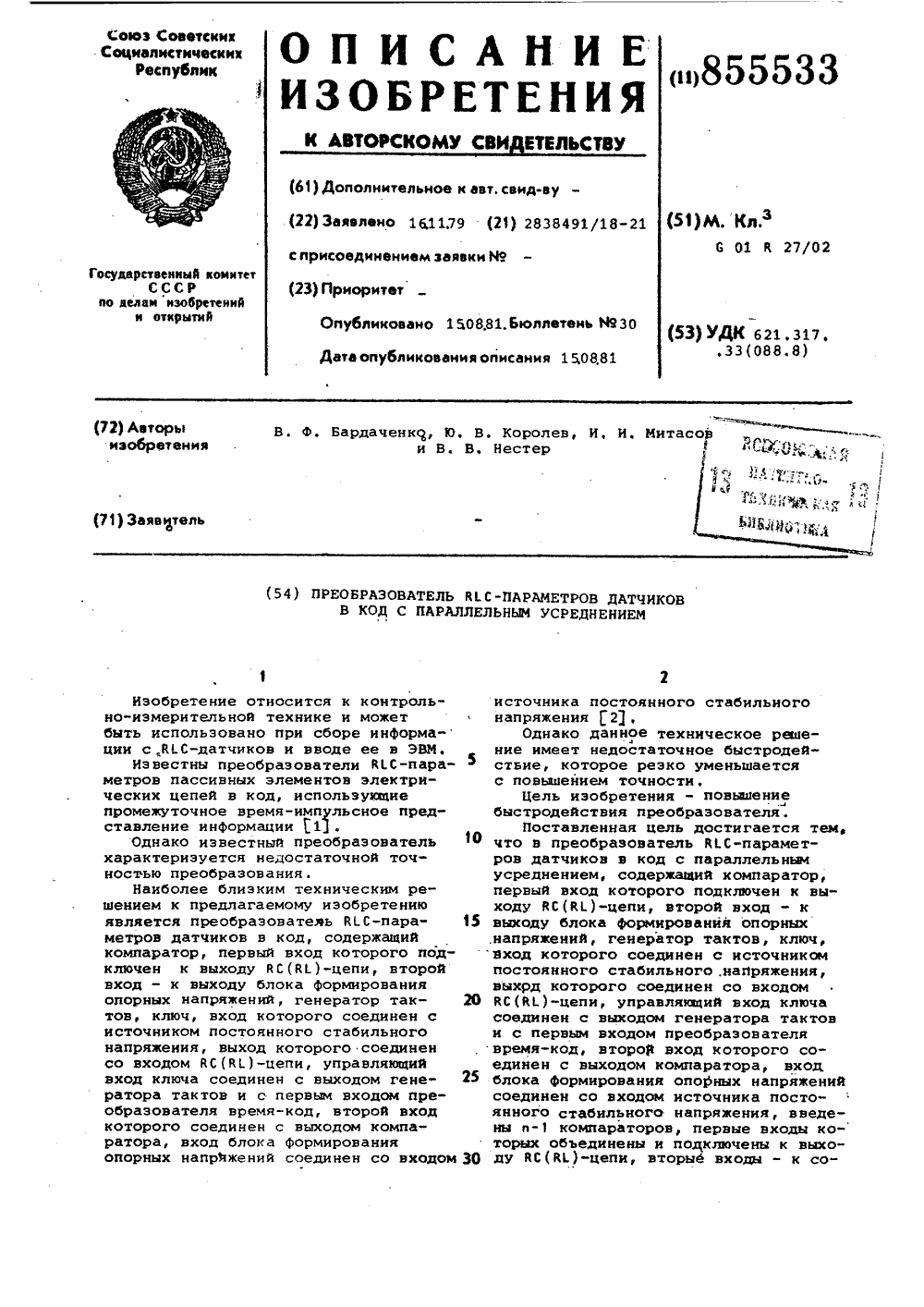

Номер патента: 855533

Опубликовано: 15.08.1981

Авторы: Бардаченко, Королев, Митасов, Нестер

МПК: G01R 27/02

Метки: rlc-параметров, датчиков, код, параллельным, усреднением

...11 ни один импульс не совпадает но времени с импульсами н параллельных каналах (см, фиг. 2 б), и каждый из них подсчитан счетчиком 21. В моменты, когда экспоненциальное напряжение сравнивается с каждым из опорных, срабатывает соответствующий компаратор 5-8, напряжение на его выходе приобретает низкий уровень, запирающий элемент И 16-19 по третьему входу. Поступление импульсов в счетчик 21 по соответствующему каналу прекращается. Образуется пачка импульсов с числом импульсов н пачке.ЕИ =Т.Г.=РС Ь - (г)отВ конце такта н счетчике 21,зафикси- ровано число импульсов4 4 ЕМ"-К "-СЕ ;. Ь Р-Ч,игде Т - интервал времени между сигналами генератора 1 тактон и компаратора 5-8 (длительность пачки);частота повторения импульсов на выходе...

Номер патента: 808896

Опубликовано: 28.02.1981

Авторы: Бардаченко, Крастынь

МПК: G01M 13/02

Метки: диагностики, егоосуществления, зубчатыхпередач

...ротора двигателя,а также вала и шестерни первой последней ) ступени редуктора 2,При этом возможны.следующие варианты работы устройства.Если колебательное движение шестерни вызывает удар ее зуба о зубколеса, то появляется виброакустический импульс, амплитуда котороговоспринимается виброакустическимпреобразователем 3, сигнал от которого усиливается усилителем 4, ипри превышении порогосрабатыванияпорогового элемента 5 блок б управления вырабатывает сигнал, которыйи поступает на генератор 9, управляющий увеличением частоты.Частота увеличивается до моментаисчезновения ударов, при этом амплитуда сигналов, поступающих на пороговый элемент 5, не может превыситьего порогового значения. Блок буправления прекращает выдачу сигналов иа генератор...

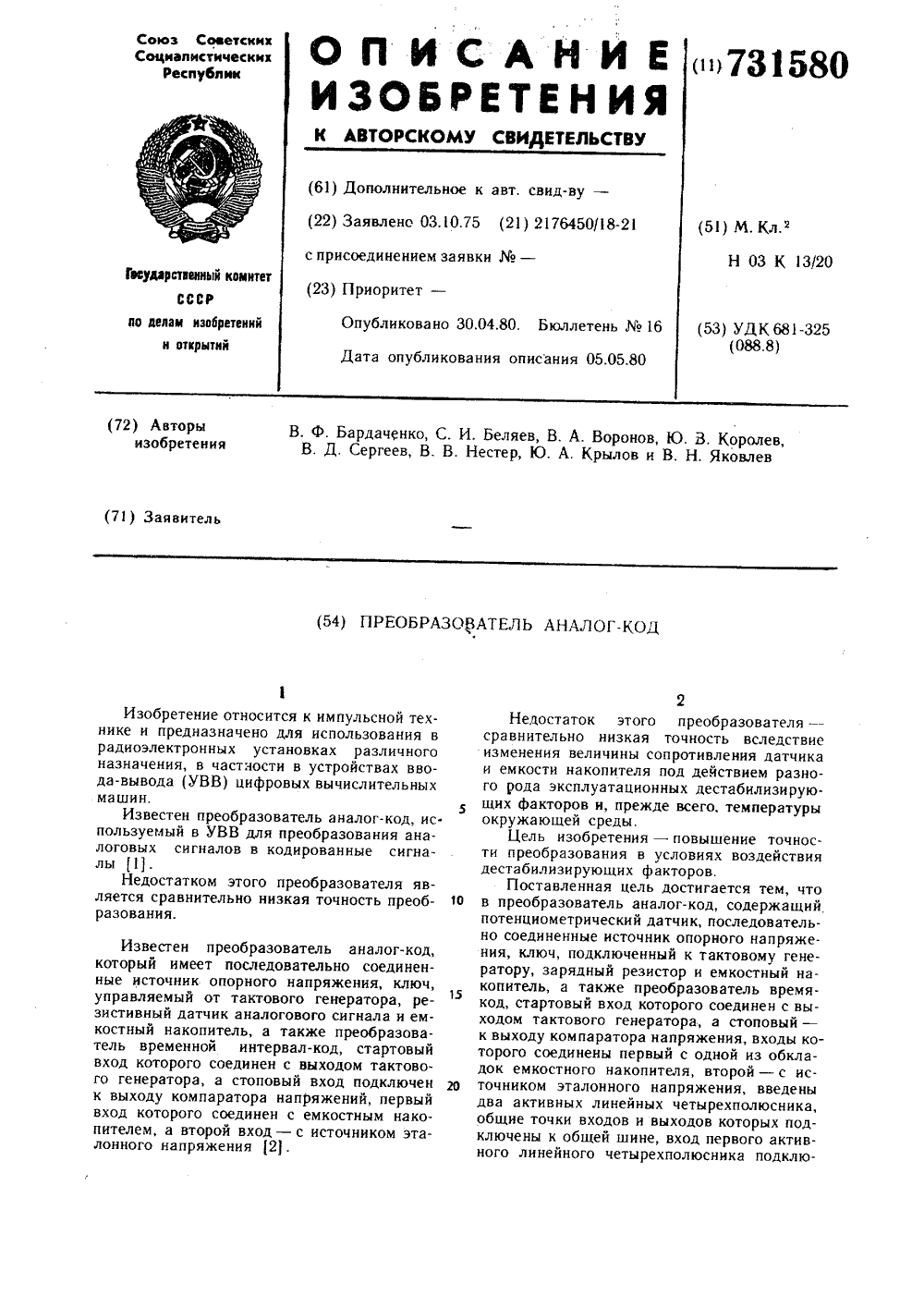

Номер патента: 731580

Опубликовано: 30.04.1980

Авторы: Бардаченко, Беляев, Воронов, Королев, Крылов, Нестер, Сергеев, Яковлев

МПК: H03K 13/20

Метки: «аналог-код»

...ЭДСисточника опорного напряжения 1 заряжается током, определяемым величиной зарядного резистора 3, положением движкапотенциометрического датчика 5 и характером связи между выходными напряжениямичетырехполюсников 6 и 7. Напряжение нанакопителе нарастает и подается на входы 40компаратора 9 и второго четырехполюсника 7.На второй вход компаратора 9 подаетсянапряжение от управляемого источника 10эталонного напряжения, в качестве которогообычно используется резистивный делитель,подключенный к источнику опорного напряжения.При равенстве напряжений на входахкомпаратора с выхода последнего выдаетсястоповый сигнал на преобразователь вре- юеменной интервал-код 11.Напряжение на выходе второго четырехполюсника 7 определяется полярностью ивеличиной...
