B23C 1/16 — с использованием копировальных устройств

Номер патента: 295620

Опубликовано: 01.01.1971

Авторы: Кашуба, Чмырь

МПК: B23C 1/16, B23C 3/28

Метки: fi4tehrijo, ibhamp, всесоюзная

...смещением влево копира 11 вместе с роликом 9, фреза 4 перемещением стола станка подведена к изделию 15 в исходное положение для начала фрезерования, а центр ролика 9 сдвинут этим перемещением в точку а на траектории его движения абвг при полном цикле фрезерования профилей при прямом и обратном ходе. Станок настроен на соответствующие расчетные режимы обработки: число оборотов фрезы и подачу стола станка. Включатель поворотного привода синхронизирован с включателем подачи таким образом, что при включении подачи от себя одновременно включается движение поршня 8 влево, а при автоматическом переключении в точке с подачи на себя одновременно переключается и движение поршня 8 вправо.Включением подачи станка для движения поршня 1 б к...

Номер патента: 303145

Опубликовано: 01.01.1971

Авторы: Гапоненко, Головина, Дианов, Ленинградское, Сухов, Уникальных

МПК: B23C 1/16, B23Q 35/00

Метки: библиотек, пдт1гшо-ихш4еск, работы, режимом, станка—всесоюзна

...режимов работы станка.На фиг. 1 схематично изображено устройство для управления режимом работы станка в плоскости, перпендикулярной оси копир-модели, общий вид; на фиг, 2 - разрез по А - А на фиг. 1,Предлагаемое устройство включает в ссбя опорную плиту 1, установленную и закрепленную на станке таким образом, чтобы ось ее отверстия совпадала с осью копир-модели 2. На опорной плите установлены два вращающихся кольца 8 и 4, на которыхщепы ползуцы 5, перемещающиеся положенным радиально направляющимтри ползунов э имеются пружины 7, обвающие приж 1 кт к кровкам копир-мороликов 8, установленных в вилках.На кольцах 3, 4 также закреплены10, 11, на которых установлены кулбесконтактных конечных выключателе10 Между собой кольца 8, 4 связаныной 14...

Номер патента: 310741

Опубликовано: 01.01.1971

Авторы: Кауфман, Научно, Обогатительного, Проектно, Фельдшеров

МПК: B23C 1/16

Метки: синусоидальной

...получение сложной поверхности изделия без копира с использованием планетарной передачи. 5Предложенное устройство обеспечивает компактность и повышает точность обработки. Это достигается тем, что на приводном залу планетарной передачи установлен ползун с изделием, получающий возвратно-поступатель-0 ное движение от водила планетарной передачи.На чертеже изображена схема предложенного устройства.Оно выполнено в виде редуктора 1, выход. 15 ной вал которого выполнен в виде корпуса 2, вращающегося в неподвижно закрепленном колесе 3. В корпусе встроен эксцентриково-кулисный механизм, содержащий эксцентрик 4 и шпиндель-ползун 5. На эксцентрике смонтиро ван сателлит б, находящийся в зацеплении с колесом.Деталь 7 крепится соосно на...

Номер патента: 325116

Опубликовано: 01.01.1972

Автор: Максимов

МПК: B23C 1/16

Метки: копировально-фрезерньш, станок

...Риброгдситсль, состоящий из грузя 6 и упругого стсржця 7. Коцусцяя часть упругого стержня цатяиу)д гайкой (5, обеспечивающей его же ткос, бс:3.3(зорыос соединение с грузом, д другой, цилицдрпческий конец его, здщемлец хомутовым зажимом 9, выполцецым непосредственно в теле кроцштсйцд.В процессе фрезсровация иреимуществеццо ия рсзоцацсных реж;мах система шпицдельцый узел - стдиица - кронштейн должцд колсбаться с определенной собствеццой чдстотой.Одцдко колеблется лишь присоедицсьццй к этой системе груз Вя упругом стержне, иярдмстры которых подбираются таким обрдзом, чтобы массд основной системы практически оставалась исиодвижиой. Масса грузя выбирается достаточцо больших размеров и должд обеспечивать эффективность действия гасителя в...

Номер патента: 329961

Опубликовано: 01.01.1972

Автор: Нобрстени

МПК: B23C 1/16

Метки: гидрокопировальный, полуавтомат, фрезерный

...с регуляторами 1 б. Питаниегидросистем следящей и задающей подач фрезерных головок осуществляется автономно от20 сдвоенного лопастного насоса 17. Фрезерныеголовки, взаимно уравновепсиваются посредством гибкого троса 18 перекинутого через блоко 1 19,Обрабатываемая деталь 20 устанавливается25 в зажимную бабку 21 и поддерживается подпружиненным центром задней бабки 22.Объемные копиры 23 и 24, представляющиесобой рапорученные скорректированные полурофили лопасти, крепленьт с боковых сторонЗО станины. К всртикальным салазкам 4 на крои329961 20 фаг. 7 штейнах 25 крепятся суппорты 25, на которые установлены пидродатчики 27 и 28 со щупами 29 и 30. Щупы выполнены в виде роликов 31, прикрепленных осяпи 32 к штокам 33, которые установлены в...

Номер патента: 329962

Опубликовано: 01.01.1972

Авторы: Колискор, Левковский, Попов

МПК: B23C 1/16

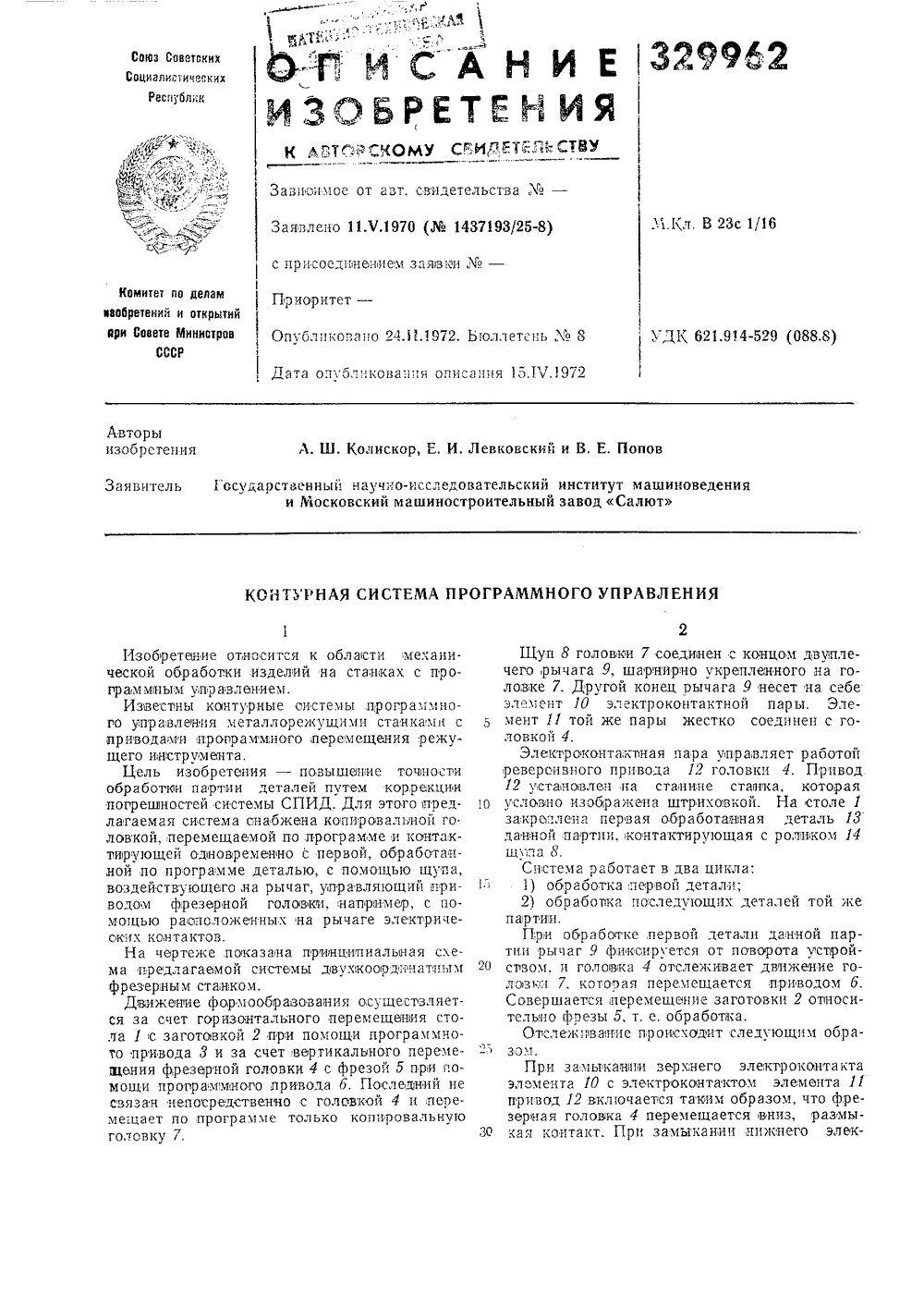

Метки: контурная, программного

...На столе 1 закро,.лена первая обработанная деталь 13 данной партии, контактирующая с роликом 14 щтпа 3Система работает в два цикла:1) обработка первой детали;2) обработка последующих деталей той же партии.При обработке первой детали данной партии рычаг 9 фиксируется от поворота устройством, и голонка 4 отслеживает движение голозки 7, которая перемещается приводом б. Совершается леремещенпе заготовки 2 огносительно фрезы 5, т. е. обработка.Отслежювансие происидит следующим образом.При замьтканвии верхнего электроконтакта элемента 10 с электроконтактом элемвнта 11 привод 12 включается таким образом, что фрезерная головка 4 перемещается вниз, размыкая контакт. Прн замыкании нижнего элек329962 Предмет изобретения Составитель Р. Гаврюшина...

Номер патента: 347131

Опубликовано: 01.01.1972

Автор: Чугунный

МПК: B23C 1/16, B23Q 15/013

Метки: копировально, подачи, скорости, станков, фрезерных

...вид длагаем г. 2 -но н ется на корпус щ чертеже не покразмещены ди иной 4 и несущи акреплен корпус торого зубчатым па основзан). На киги 3,щупы 5 потенциоколесом 8 е ст копира. С этой целью оно с размещенными на ками, соединенными щипы, контактирую причем один из дис кинематически связа чиком сигнала поло крепленным на втулк На фиг. 1 показа ство, общий вид; сверху. Втулка 1 надева ного копира (на втулке 1 свободно соединенные пруж и б. На втулке 1 з метра 7, движок коО П И С А Н И Е 34731ИЗОБРЕТЕН ИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ висимое от авт. свидетельстваявлено 20,Ч.1970 (ЭЬ 1457840/25-8 ата опубликования описания 4.1 Х.1972 ститут проблем литья АН Украинской ССР соединен с зубчатой рейк ков г или З.При слежении по конт и б касаются его...

Номер патента: 357042

Опубликовано: 01.01.1972

МПК: B23C 1/16

Метки: полуавтомат, роторного, типа, фрезерный

...фрезернь установл анно по в, распол Изобретение относитсяки металлов резанием изовано при обработке поформы.Известны станки роторного типа, в которых фрезерные головки и изделия синхронно вращаются, а фрезерование осуществляется путем смешения инструмента. Предлагаемый станок позволяет обработать сложную поверхность.Для этого изделия и фрезерные головки размещены на рычагах, поворотно установленных в роторе и перемещаемых один относительно другого кулачками, установленными соосно с ротором.На фиг. 1 изображен предлагаемый станок, осевой разрез; на фиг. 2 - схема расположения детали и фрезы.На станине 1 закреплены кулачок 2 качания детали 3 и кулачок 4 качания фрезерных головок 5. На ведущем валу б закреплен барабан 7, в котором...

Номер патента: 357043

Опубликовано: 01.01.1972

Автор: Подлевских

МПК: B23C 1/16

Метки: поверхностей, сложных

...к переменной подаче инструмента по 1контуру обрабатываемой детали, вызывающейухудшение качества обработки.Предложенный способ улучшает качествообработки.Для этого скорость вращения заготовки регулируют в соответствии с формой обрабатываемой поверхности путем обкатывания ролика (датчика) по ранее обработанной детали,и в соответствии с полученными сигналами, изменяют скорость вращения заготовки. 2На чертеже схематично изображен копировально-фрезерный станок.При движении инструментальной головки 1относительно заготовки 2, ролик 3, ась вращения которого совпадает с осью вращения фрезы 4, приводится во вращение ранее обработанной деталью б, с которой жестко скреплена обрабатываемая заготовка 2. Ролик д через мультипликатор б...

Номер патента: 358104

Опубликовано: 01.01.1972

Автор: Кривко

МПК: B23C 1/16

Метки: плитах, поверхностейв, сложных, станок

...деталь устанавливается на крестовый стол 1 с выдерживанием расстояния р 1 между осью одной из цилиндрических поверхностей той, с которой начинается обраоотка, в рассматриваемом случае меньшего диаметра а,) и осью поворотного стола 2, Инструментальный шпиндель 22 с помощью каретки 21 смещается таким образом, чтобы центр круговой траектории инструмента 10 оказался в одной вертикальной плоскости с осью обрабатываемой цилиндрической поверхности, а ось поворотного стола 2 оказалась в плоскости круговой траектории, описываемой центром сферической поверхности инструмента 10, Столы 1 и 2 винтовой парой б поднимаются до совмещения оси цилиндрической обрабатываемой поверхности и оси круговой траектории инструмента, Вращением маховичка червяка...

Номер патента: 360170

Опубликовано: 01.01.1972

Авторы: Алексеев, Виноградов, Логунов, Сурнин

МПК: B23C 1/16, B23Q 35/00

Метки: копировальное

...нао станка а столе твующим имер инсти обраоотки и редлагаемое устнными на хоботе ами, на которые15 Предмет изобретения лагаемое устр акреплентоле станнного на 20правке т, ых на хо, прижиестко з м на с ановле ьной о репленн индра ролику Изобретение относится к о ской обработки металлов и пользовано во всех област ния при копировальной обрабИзвестны копировальные пример, для горизонтально-ф с копиром, жестко закрепле станка, с копирным роликом, на исполнительное устройств струментальную оправку.С целью повышения точно жесткости системы СПИД, п ройство снабжено установле станка разгрузочными ролик опирается копирный ролик.На чертеже показано пред ство.Оно состоит из копира 1, ж ного вместе с приспособление ка, копирного ролика 2, уст...

Номер патента: 384634

Опубликовано: 01.01.1973

Автор: Вител

МПК: B23C 1/16, B23C 3/16

Метки: криволинейных, поверхностей

...относительно плоскости резания на каждом участке обрабатываемой поверхности остается постоянным.С целью обработки конической фрезой лопастей, галтельных переходов, наружных поверхностей ступицы,и кромок лопастей греб ных винтов без переустановки изделия, в описываемом способе периодическую подачу на строчку пРоизводят дискретным поворотом изделия, а во время прохождения фрезой строчки .изделию сообщают дополнительный непрерывный поворот, обеспечиваюпсий постоянство ее,ширины.На фиг. 1 показана схема взаимного перемещения инструмента и изделия (пунктирными стрелками показано движение - инструмента относительно поверхностей обрабатываемого винта, а сплошными стрелками - необходимые,рабочие движения для получения гребного винта...

Номер патента: 390875

Опубликовано: 01.01.1973

Автор: Мигунов

МПК: B23C 1/16, B23Q 35/00

Метки: копировальное

...известного механизма.Обработка детали 1 производится режущим может наити применение при воспроизведении про настей деталей механически инструментом 9, например фрезой, шлифовальным кругом и т. п. Копир 2 подвешен насвободно вращающемся ролике 10 с помощьюбесконечного гибкого элемента 11, например5 стальной ленты, троса,При работе станка вал 3 вращается совместно с копиром 2 и обрабатываемым изделием. Качалка 4 под действием своего весаили предназначенной для этого устройства,10 например пружины (на чертеже не показана), стремится опуститься вниз,При вращении вала 3 ось его перемещается, и закон смещения оси вала в зависимостиот угла его поворота определяется профилем15 копира, который зависит от профиля обрабатываемой поверхности...

Номер патента: 394169

Опубликовано: 01.01.1973

Авторы: Буслаев, Игнатов, Удк, Уникальных

МПК: B23C 1/16

Метки: копировально-фрезерный, станок

...цилиндра 15. На,передней балке рамы 3 расстоложен главный привод 1 б .движения фрез 17, а таижс гцдродатчцк 13.Станок раоотает следюгццм образом, Одноврсменное фрезерованис профиля шести турбинных лопаток производится круговым мстодом - поперечцымц строчками прц помощи объемного копцра.Копировальное устроЙСтерво Гидравличсское.Гидравлическая следящая система станка лостроена по принципу жеспкой связи между копировальной (движение фрев) и задающей (вращение лопатки),подачами.За одичав оборот каждой обрабатываемой лопатки происходит равномерное снятие припуска с корыта и опинки лопатами (поочередно). При этом скорость вращения лопаток, т. е. задающая подача, изменяется в зависимоспи от радиуса обрабопки.Режим задающей подачи...

Номер патента: 402431

Опубликовано: 01.01.1973

МПК: B23C 1/16, B23C 3/16

Метки: 402431

...оси 10 с диском 9 расположен цилиндрический упор 11, при этом на оси 10 под диском 9 закреплен поворотный кронштейн 12, снабженный стрелкой 13, на котором закреплены направляющие 14 для перемещения салазок 15 под действием пружин 16, На конце салазок 15 установлены два цилиндрических ролика 17. Применение устройства основ ном изменении направления ру фрезеруемой детали 5, скреплен ном 7, по упору 11 относительно тановленной на максимальный у данного профиля,фя=1 да, соя,Наличие упора 11, указательной стрелки 13 и градуированного диска 9 позволяет осуществлять ручную подачу детали 5 с одновременным плавным поворотом ее относительно фрезы 3. При повороте детали 5 относительно фрезы 3 и продольной подаче стрелка 13 устанавливается по...

Номер патента: 403512

Опубликовано: 01.01.1973

МПК: B23C 1/16

Метки: 403512

...по которому перемещается ролик 22 линейки копира; в верхней части - рычаг 23, ца котором 15 устанавливается груз 24. Под действием грузалинейка прижимается к копиру и изделию.Место закрепления груза на рычаге и уголнаклона рычага подбирают в зависимости от необходимого усилия прижима щупа к копиру 20 и от крутизны рельефа копира.Суппорт 25 предназначен для установки ли.нейки в зависимости от толщины и масштаба изделия. Оц состоит из плиты 26, вертикальной 27 и поперечной 28 кареток. Передвигая 25 плиту 26 по Т-образным пазам корпуса, выставляют лшгейку в нужном масштабе. Передвигая вертикальную каретку 27 по пазу плиты, выставляют линейку в зависимости от толщины изделия.30 В поперечной каретке крепится серьга 29линейки, передвигая...

Номер патента: 379334

Опубликовано: 01.01.1973

Авторы: Линкин, Родин, Рыбчекко, Татаренко

МПК: B23C 1/16, B23C 3/16

Метки: программным, станок, управлением

...сообщается от мекянизмя подач, осняще)пого системой программного управления, поперсчнос управляемое псрсмещсн ис.Портал имеет направляющие 6 и 7, ио которым вертикялы)0 персме)цяется каеткя )(. 1-1 я каретке рясточсна посадочная )леть 9 для базирования и крепления фрсзы 10 с )нутре;шм к;)слнисм. Фрсз 1 получя- СГ рлщсинс округ ош( 11 от привода шпиндс,(я 1 г. 11 Л илг(рявл(иои 1 ик г стзинни( 1 ПО 0с сторон суппортярясполОкси 1 две част;1 И и 11 стола для крсплсия зяготов 15. Стол в определен)(ОМ положении фи 1- с;(рустся устройствами 1 б и 17. Лля обегсбз;Овяния зя(отону исг 1 ссообрязно крепить и )риспособлсиии 18.Ст)иок 1)ЯООтлет сле 11 Ои)им Образом, Врзиз(ои)зяся Покрыт осн 11 (1)рсз 1 10 с в(т)сини)1 1.Ясян:(см пссх(сн)ястся...

Номер патента: 379335

Опубликовано: 01.01.1973

Авторы: Леховицер, Химочко, Шнитман

МПК: B23C 1/16, B23C 3/28

Метки: криволинейных, фрезерования

...копир 12, Имеется на тяжное устроиство 13 и закреплен,ный настанке ролик 14 (возможна и обратная схема, когда копир укреплен на станке, а ролик - па кольце).С помощью червячного привода 8 осуще ствляется рабочая круговая подача - вращение планшайбы 5 с копиром 12 по часовой стрелке на угол, определяемый ограничителя; ми а и б копира 12, Одновременно с круговой подачей происходит следящая подача - пе ремещение стола по направляющим 2 плиты1, определяемое заданным профилем копира 12, который все время находится в контакте с роликом 14 под действием натяжного устройства И. Результирующее перемещение об- ЗО рабатываемой детали от круговой и следящих379335 10 подач при заданных диаметрах фрезы и ролика определяет геометрию обрабатываемого...

Номер патента: 411984

Опубликовано: 25.01.1974

МПК: B23B 3/28, B23C 1/16, B23Q 35/00 ...

Метки: 411984

...с шестерней 6 сменный5 зубчатый элемент 7 с зубьями, расположенными на поверхности, имеющей геометрическуюформу, соответствующую геометрической форме раоочей поверхности копира; или, наоборот, в корпусе 1 смонтированы сменные копир10 и зубчатьш элемент, а в верхней подвижнойчасти 3 - соосно копирный ролик и вращающаяся шестерня,1-1 а верхней подвижной части 3 закрепляется в зависимости от вида обработки и модели15 стапка инструмент (например, резец, резак ит. д.) или обрабатываемое изделие.Зубчатая шестерня 6 кинематически связанас механизмом подачи станка или другим источником вращательного движения.20 В зависимости от геометрической формы обрабатываемой поверхности изделия и вида обработки копир 5 и зубчатый...

Номер патента: 418287

Опубликовано: 05.03.1974

Авторы: Изобретени, Кобринский, Коренд, Левковский, Попов, Саламандра, Серков, Тывес

МПК: B23C 1/16

Метки: контурная, нрограммного, станкомi, управления-™металлорежущим

...с помо щью привода 13, жестко закрепленного насалазках 7. Привод 13 является маломощным приводом малых перемещений, что упрощает конструкцшо системы и повышает точность коррекции траектории движения инструмента.15 При обработке первой детали данной партии щуп 10 фиксируется в нулевом положении (элсмснты фиксации на чертеже пе показаны) и с выходя датчика поступает нулевой сигнал. Стол 4 и салазки 7 перемещаются по 20 программе с помощью приводов 2 и 3. Приэтом деталь обрабатывается в соответствии с информацией, задаваемой исходной программой.Перед обработкой слсдующпх деталей дан ной партии первую обработанную деталь бустанавливают под щупом 10, который освобождают от фиксатора. При перемещении стола 4 щуп 10 скользит по поверхности...

Номер патента: 422570

Опубликовано: 05.04.1974

Автор: Шмокарев

МПК: B23C 1/16

Метки: копир

...из неподвижной части 1 и поворотной части 2. Поворотная часть установлена на оси 3 и подпружинена пружиной 4, неподвижный конец которой закреплен на основании копировального прибора 5. Крайние положения поворотной части 2 ограничиваются регулируемыми упорами 6 и 7, Часть копирного профиля аб находится на неподвижной части копира 1. На поворотной части копира 2 находится вторая часть контура, нанесенная на обеих сторонах поворотного копира (участки сс 1 и с/). В точках с н / установлены электрические переключатели 8 и 9. При движении копировального пальца 10 по копиру (направление перемещения указано стрел- О кой) усилие поджима пальца к поворотномукопиру обеспечивает положение поворотного копира, показанное на чертеже. При подходе...

Номер патента: 429898

Опубликовано: 30.05.1974

Автор: Мигунов

МПК: B23C 1/16, B23Q 35/04, B23Q 35/42 ...

Метки: копировальное

...соответственно ролики 13, 14 и 15, расположенные соответственно на коромыслах 16, 17 и 18,При работе станка от колеса 6 вращается шпиндель 2; при этом копир 3, взаимодействуя с роликом 4, вместе с качалкой 5 поднимает и опускает деталь, обкатывающуюся относительно режущего инструмента 9. Ролик 4 вращается совместно с расположенными на нем лентами 10, 11,12. При износе инструмента 9 по диаметру качалку 5 вместе со шпинделем и копиром поднимают таким образом, чтобы можно было легко снять очередную ленту. Толщину лент выбирают в зависимости от требуемой точности обработки, размеров станка и т. п. (в пределах от 0,5 до 2 мм).Возможен вариант с расположением слоев гибкой ленты на копире (см. фиг. 2). На корпусе 19 копира имеется рабочий...

Номер патента: 433970

Опубликовано: 30.06.1974

Автор: Савченков

МПК: B23C 1/16, B23C 3/18, B23Q 35/04 ...

Метки: копировальное

...них жестко закреплена на корпусе, а другая - на качалке, ось вращения которой совмещена с линией контакта, планок,На чертеже показано описываемое копировальное устройство,Устройство состоит из корпуса 1, на котором жестко закреплена винтом 2 неподвижная копирная,планка 3.В корпусе на цапфах 4 установлена качалка 5 с жестко закрепленной на ней при помощи винта 6 и штифта 7 копирной,планкой 8. Обе копирные сланки находятся в постоянном,контакте между собой. Линия их контакта строго совмещена с осью вращения цапф качалки 5.Вдоль линии контакта на планках снята фаска.Для быстрой установки копиркой планки 8,где й - размер ъерно Н - расстояние от копирных планок в го 5 нии до базовой поверхн а - угол галтели тур Л - расстояние от це качалки...

Номер патента: 435902

Опубликовано: 15.07.1974

Автор: Кулик

МПК: B23C 1/16, B24B 17/02

Метки: некруглых, станок

...приводы вращения детали (копира) и качания плиты 5 с направляющими копировального суппорта 7. Деталь и копир установлены, например, соосно на шпинделе станка, также соосно на кронштейне 8 установлены инструмент и копировальный ролик,Привод качания верхней плиты 5 состоит, например, из диска 9 с эксцентрично посаженным пальцем 10 и тяги 11, соединенной шарнирно с плитой. Привод качания кинематически, с передаточным отношением , соединен с приводом вращения детали (копира), Пружина 12 служит для силового замыкания копировальной системы, пружина 13 предназначена для выборки зазора в приводе качания направляющих.Станок работает следующим образом.При вращении детали и копира со скоростью ж суппорт 7 совершает по...

Номер патента: 384295

Опубликовано: 25.12.1974

Авторы: Бондаренко, Миропольский

МПК: B23C 1/16

Метки: кулачков, профиля, фрезерования

...тем, что в предлагаемомустройстве кинематическая цепь перемещенияподвижного суппорта содержит кривошипношатунный и зубчато-реечный механизмы, соединенные между собой таким образом, чторейка зубчато-реечного механизма являетсяползуном кривошипно-шатунного механизма иснабжена на конце вилкой, взаимодействующей с пальцем кривошипного диска.На фиг. 1 изооражена кинематическая схемапредлагаемого устройства; на фиг. 2 - схемакривошиннсго механизма.На консоли 1 фрезерного станка жестко закреплены салазки 2, несущие подвижный суппорт 3 с салазками 4, на которых размещенсуппорт 5 с поворотным столом 6 для закрепления заготовки 7,От электродвигателя 8 станка через коробкуподач 9 н нару конических шсстерен 10 осуществляется привод...

Номер патента: 454097

Опубликовано: 25.12.1974

Авторы: Дианов, Тихон

МПК: B23C 1/16

Метки: работы, режимом, станка, фрезерного

...установлен конечный выключатель 5 и толкатель 6 с рабочей поверхностью ;а, перпендикулярной направлению движения фрезы. На фрезерной бабке 4 станка установлен кулачок 7. К линейке прикреплен тросик 8 с грузом, перекинутый через блок 9. Устройство имеет также регулируемый упор 10, ограничивающий перемещение линейки в сторону вращающегося копцра 11.Устройство работает следующим образом.Прп обработке профиля лопатки копцр 11 поворачивается по часовой стрелке, а фрезерная бабка 4 станка вместе с кулачком 7 совершает возвратно-поступательные перемещения, Толкатель 6 рабочей поверхностью а прижат к копиру 11 весом груза, подвешенцого ца тросике 8. Поворот копцра вызывает возвратнопоступательцые перемещения линейки 1 с коцечцым выключателем...

Номер патента: 464399

Опубликовано: 25.03.1975

Автор: Богатырев

МПК: B23C 1/16

Метки: головка, копировальная, фрезерно-шлифовальная

...-На фпг. 1 изображена предлагаемая головка, общий вцд; на фиг. 2 - то же, ицд сверху.Копировальная фрезерно-шлифовальная головка имеет корпус 1, подвижно закрепленный па стойке агрегатного станка 2. На поворотном столе 8 закрепляют подлежащую обработке деталь 4. Шпиндель 5 установлен на,рычагах б шарнирно внутри втулки 7 ц может ра;,пально псремещаться внутри этой втулки,шипниках в корпусе головки и соединена с приводом через червячный редуктор 12.Головка работает следуюшц.; образом. Режущий инструмент (фреза цлп шлцфовальный 5 круг) 13, закрепленный па шпинделе 5, получает вращение вокруг вертикальной осц от электромотора 14 с помощью тскстропной передачи 15, 1 б, 17. Прц вращесшц втулки 7 относительно своей осп с помощью редуктора 12...

Номер патента: 464400

Опубликовано: 25.03.1975

Автор: Димов

МПК: B23C 1/16

Метки: головка, фрезерная

...связан с пазом корпуса 2, На ось 3 поворотного корпуса 2 свободно насажена шестерня 15, находящаяся в зацеплении с рейками 9 и 10.При поступательном перемещении столастанка корпус 2 совершает сложцос движение поворота на угол а вокруг точки Б (см, фиг. 2), состоящее из качательного движения вокруг оси качания корпусд 2 и поступательного движения каретки 8 под действием перемещения рейки 9 относительно рейки 10 ца величину а = Л 1 т подъема коппра, Дополнительное перемещение каретки 8 в сторону поперечной подачи фрсзы 1 (в случае обработки криволинейного контура) осущсствляется огдноврсмснным движением реек 9 и 10 в охну сторону,При развороте фрезы 1 на угол вокругточки Б образуется прямоугольный трсуголь.ник с вершинами Б - В - В...

Номер патента: 474404

Опубликовано: 25.06.1975

Авторы: Бройде, Левин

МПК: B23C 1/16

Метки: копировальный, щуп

...- разрез по Б - Б на фиг. 2; на фиг. 4 дана схема действия сил на шарик при движении.Шарик 1 установлен в желобчатом ролике 2, который через подшипники 3 и ось 4 закреплен в корпусе щупа 5. Шарик 1 смещения и выпадания удерживается фигурными вставками 6, которые закреплены в корпусе щупа 5. Концы вставок 6 скошены и расположены ниже центра шарика 1, а расстояние между концами вставок меньше диаметра шарика 1, что удерживает шарик 1 от смещения и выпадания. Кроме того, концы вставок 6 установлены так, что обеспечивается необходимый зазор между вставками и шариком для 2вращения последнего, Концы вставок 6 в верхней части имеют форму желоба ролика 2 (см.фиг. 3), но установлены с зазором, обеспечивающим вращением ролика. Концы вставок 5 6 в...

Номер патента: 494230

Опубликовано: 05.12.1975

Авторы: Карпов, Шуман

МПК: B23C 1/16

Метки: криволинейных, поверхностей, станок

...с вмонтированными в них цепями 11,12 и 13, Направляющие 8 и 9 представляют две незамкнутые кривые с профилем неэквидистантным друг другу и обрабатываемой поверхности, а расстояние между их точками а 20 и б, однозначно связанными с соответствующей им точкой в обрабатываемой поверхности 14, постоянно и равно базовому расстоянию между опорами 15 и 16 тяговых звездочек 17 и 18. Опоры 15 и 16 смонтированы в корпусе 25 19 подвижной каретки 20, снабженной электродвигателем 21 и дифференциальным редуктором 22, выходные валы 23 и 24 которого связаны с тяговыми звездочками 17 и 18.В плоскости 7 расположена направляющая 30 10, профиль которой аналогичен профилю направляющей 9, а дополнительная звездочка 25 подвижной тележки 20, установлен на...
