B21C 1/34 — направление или поддерживание материала или оправок

Номер патента: 27922

Опубликовано: 31.10.1932

Автор: Лопаткин

МПК: B21C 1/34

Метки: калибровочному, отбрасывающее, пруткового, станку

...его относительно пути, по которому двигается тележка, с показанием пунктирными линиями положения отклоненных тележкой рычагов; фиг. 2 боковой вид приспособления с тележки, при чем пунктиром показано положение педали и рычагов в конечный момент сбрасывания материала рычагами.а валу 2, расположенном вдоль пути движения тележки б с материалом, ваклинен ряд рычагов 7, оттягиваемых пружинами 7. Вал 2 рычагами 3 и 4 соединен с ножной педалью 5.Тележка с клещами, встречая на своем пути при волочении прутка рычаги 7 7,ОТВОДИТ ИХ В СТОРОНУ, после ЧЕГО РЬЕЧЗГИ под действием пружины 7 приходят в исходное положение и на них ложится калибруемьтй пруток. Нажатием ноги на педаль 5 рьтчаги 7 вместе с пружиной поднимаются (фиг. 2, пунктир), и материал...

Номер патента: 112717

Опубликовано: 01.01.1958

Авторы: Булыненков, Загвоздин, Фомин

МПК: B21C 1/34, B21C 5/00

Метки: волочильного, заталкивания, конца, металла, очко, стана, штангового

...штанги в очко происходит следующим образом, Штанга предварительно пропускается через каретку до волочильного очка 4, Затем производится зажим штанги губками б каретки 10, Зажим осуществляется подачей рычага 9 зажима губок б вперед. С рычагом 9 соединены две тяги 8, на концах которых имеются пальцы. Пальцы толкают держатели 5 губок 6 по наклонным плоскостям, сводящим держатели губок б к центру каретки 10, и губки зажимают металл, Для обеспечения надежного зажатия губками штанги по наклонным плоскостям каретки устанавливаются ролики 7. После зажатия штанги губками 6 нажимается ножная педаль 11 и приводится в движеиие заталкивающая каретка, которая вместе с зажатой штангой подается вперед, и конец штанги заталкивается в очко...

Номер патента: 162096

Опубликовано: 01.01.1964

МПК: B21C 1/34, B21C 5/00

Метки: 162096

...момент траверса 3 перемещается на 100 мл и останавливается. Подвижный упор 4 движется и подает трубу ктраверсе 3. В результате она зажимаетсямежду траверсой и упором. Подвижный упорперемещается двумя гидроцилиндрами 6,смонтированными в стойке 7, Ход подвижного упора около 1500, лм, Рабочая траверса 3перемещается двумя гидр оцилиндра ми 8,смонтированными в стойке 9 и имеющими ход500 дм. Стойки 7 и 9 соединены стяжками 10,служащими одновременно направляющимиподвижного упора и траверсы,По окончании первого этапа работы траверса 3 отходит назад на 10 мм и освобожденная труба свободно лежит на столе 2. Затем включаются зажимные гидроцилиндры 11, и труба подвижными губками 12 прижимается к неподвижным губкам 13. Далее включаются гидроцилиндры...

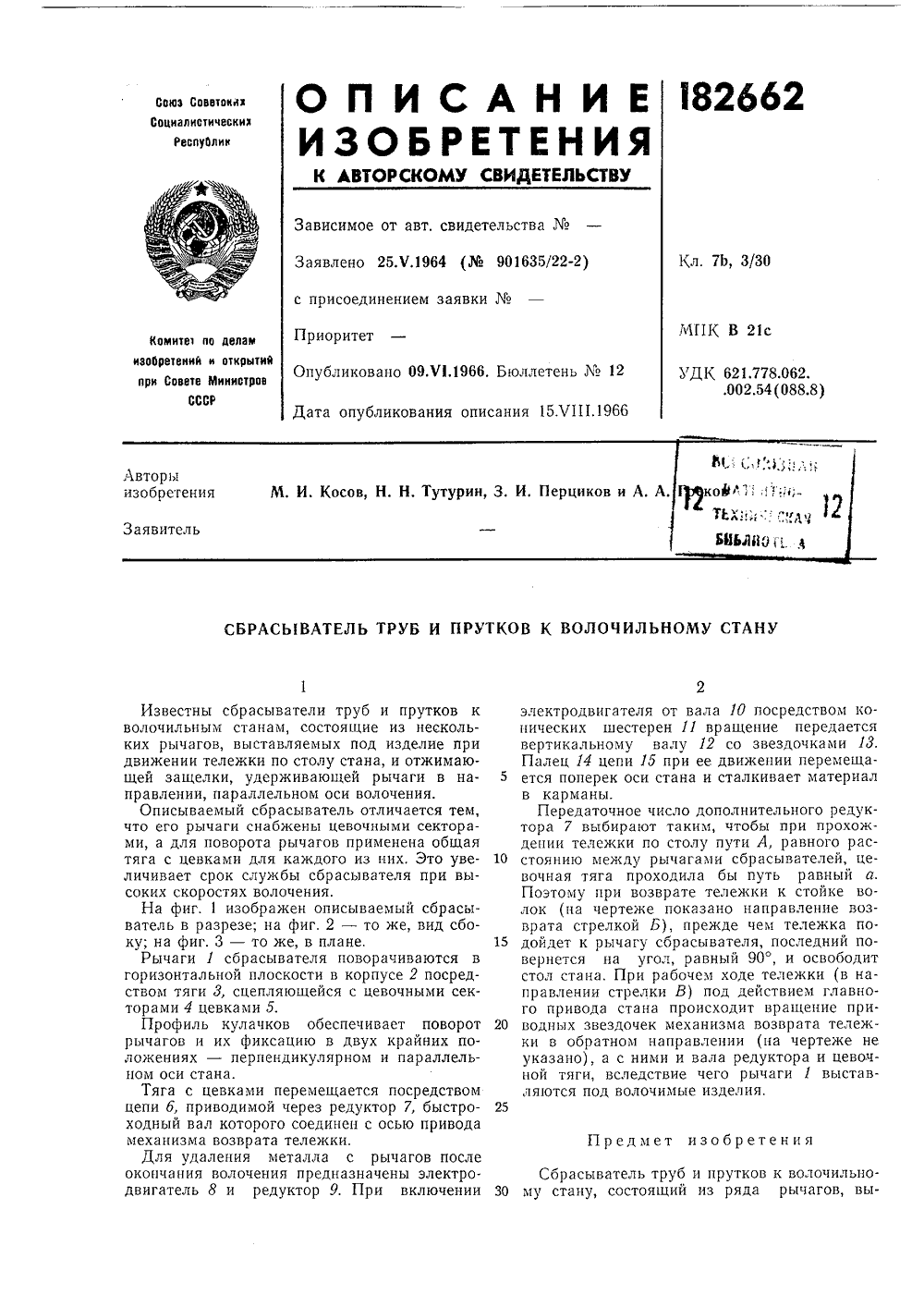

Номер патента: 182662

Опубликовано: 01.01.1966

МПК: B21C 1/34

Метки: 3.и, cvflijibmv, tfcx, бььлиоп, дп1лкол1, и.а, ит, косое, м.и, олт1, перциков, тутурин

...в двух крайних положениях - перпендикулярном и параллельном оси стана.Тяга с цевками перемещается посредством цепи б, приводимой через редуктор 7, быстроходный вал которого соединен с осью привода механизма возврата тележки,Для удаления металла с рычагов после окончания волочения предназначены электродвигатель 8 и редуктор 9. При включении электродвигателя от вала 10 посредством конических шестерен 11 вращение передается вертикальному валу 12 со звездочками 13.Палец 14 цепи 15 при ее движении перемеща ется поперек оси стана и сталкивает материалв карманы.Передаточное число дополнительного редуктора 7 выбирают таким, чтобы при прохождении тележки по столу пути А, равного рас стоянию между рычагами сбрасывателей, цевочная тяга...

Номер патента: 179726

Опубликовано: 01.01.1966

Авторы: "пьер, Греков, Косое, Тутурин

МПК: B21C 1/34

Метки: волочения, длинномерных, многониточного, после, стана, уборки

...и гребенок.При движении волочильной тележки посредством цепи механизма возврата вращение передается быстроходному валу редуктора, через который сообщается поступательное движение тяге.Передаточное число редуктора выбрано таким, чтобы тяга проходила путь, равный шагу между стойками, в то время, в течение которого волочильная тележка пройдет путь от волочнльной доски до конца рабочего стола.По мере передвижения волочильной тележки, соответственно перемещается тяга; цевки тяги последовательно входят в зацепление с179726 Составитель Н, Л. ЗлотинаТехред Л. К. Ткаченко Корректоры: С. Н. Соколоваи Г. Е. Опарина Редактор Л. М. Струве аз 813/2 Тираж 800 Формат бум. 60 р,90 ф/а Обьем 0,16 изд. л. ПодписноеНИИПИ Комитета по делам изобретений и...

Номер патента: 180163

Опубликовано: 01.01.1966

Авторы: Греков, Косое, Перциков, Тутурин

МПК: B21C 1/34

Метки: направляющее, оправок, труб, центрирования

...загрузки очередного комплекта труб,Направляющее устройство для центрирования труб и оправок, преимущественно к волочильному стану с загрузочным барабаном,15 включающее направляющие воронки, отличаюиееся тем, что, с целью механизациивзаимного центрирования труб и оправок, направляющие воронки выполнены разъемнымис пружинной амортизацией верхних и ниж 20 них половин и размещены на рычагах пневматических клещей,Известны устройства для центрирования трубы по номинальному положению оправок, закрепленных на загрузочном барабане волочильного стана.Описываемое устройство обеспечивает механизацию взаимного центрирования труб и оправок. Новым в нем является то, что направляющие воронки выполнены разъемными с пружинной амортизацией верхних и...

Номер патента: 218793

Опубликовано: 01.01.1968

Авторы: Астафьев, Греков, Косое, Лысиков, Перциков, Титенко, Тутурин, Черепанов

МПК: B21B 39/20, B21C 1/32, B21C 1/34 ...

Метки: длинномерных, заготовок, одной, пакета, разборки

...вертикального возвратно-поступательного движения. На столе 15 смонтированы механизмы 17 определенной ориентировки заготовок, состоящие из рядов блоков 18 роликов, причем на коротких роликах 19 свер ху имеются склизы 20. Блоки 18, ролики которых образуют регулируемые щели, соосные с линиями обработки на стане, установлены на вертикальных осях и связаны с регулировочным механизмом 21. Глубина щелей ограни чивается рядами горизонтальных роликов 22,имеющих регулировочный механизм. Над блоками 18 вдоль щелей имеется механизм 28 подачи заготовок к рабочему инструменту, представляющий собой ряд балок 24, на ко торых на роликах установлены тележки 25,имеющие кронштейны 2 б для упора в торцы заготовок.Пакет заготовок укладывают в бункер 1,...

Номер патента: 296607

Опубликовано: 01.01.1971

Авторы: Добкин, Пдтснтнс, Ратушный

МПК: B21C 1/32, B21C 1/34

Метки: транспортирования

...меньшей мере один передвижной в вертикальной плоскости.Предлагаемое устройство отличается от известного тем, что, с целью обеспечения тонкой регулировки степени зажима изделия, ролики выполнены в виде полых эластичных камер, подключенных к пневмосистеме с регулируемым давлением.На фиг, 1 изображено предлагаемое устройство, вид по оси транспортирования трубы; на фиг, 2 - вид по стрелке А на фиг, 1.Устройство состоит из пары транспортирующих роликов 1 и 2, выполненных в виде полых эластичных камер, расположенных один над другим и приводящихся во вращение через редуктор 8 от электродвигателя 4. Верхний ролик 1 может опускаться и подниматься с помощью пневмокамеры б через рычаг с плечами б и 7, которые связаны между собой фрикционной...

Номер патента: 301199

Опубликовано: 01.01.1971

Авторы: Берд, Бродский, Бураковский, Згура, Иванова, Механизации, Позин, Украинской, Укрглавтрубостали, Ходак, Центральна

МПК: B21C 1/34

Метки: барабанное, задающее, стану, трубоволочильному

...21 надевается непосредственно на стержень 19. При 10 волочении на длинной оправке стержень заменяется крепящимся к штанге выталкивающим диском.Толкатель 22 на позиции волочения сцепляется с штангой и при помощи пневмоци линдра 23 задает трубы в примыкающий кпредложенному устройству волочильный стан 24, При короткооправочном волочении передаваемое на стержень усилие воспринимается через толкатель 22 стационарным упором 25, 20 При короткооправочном волочении устройство работает следующим образом.В расположенную на оси загрузки камерунагрева 4 через открытый вакуумный шибер 17 задается трубная заготовка 21, кото рая надевается на стержень 19 с оправкой 20,Затем шибер закрывается, и в муфеле 15 создается необходимый вакуум (либо...

Номер патента: 353769

Опубликовано: 01.01.1972

Авторы: Греков, Еремеев, Суздальницкий

МПК: B21C 1/34

Метки: волокой, волочильного, горизонтальной, несимметричных, плоскости, профилей, симметричных, стана, центрирования

...расположен шток второй 30щеки,Ид фиг. 1 изображено предлдгасмое устройство, поперечный разрез; на фиг. 2 - 1 цеки, Вид сверю; на риг, 8 - поводок, разрез ио А - А на фиг. 1.Устройство содержит прижимные щеки 1 и 2. Шток щеки 2 вьПолнен в виде зубчатой рейки 1. Зубчатая рейка 3 находится в зацеплении с зубчатым кол 1 сом 4, которое связано с зубчатой рейкой 5. Райка соединена одним концом с пневмоцилиндром б, а па другом ее конца здк 1 эенлаи поводок 7 с Отверстием для гайки 8. Гайка 8 нанипчснд нд шток 9 щеки 1, который проходит через направляющую втулку 10 во внт трь загр зочно о стола, где устдновлсно П 1 эад ожениЭс устройство, На щеках закреплены датчики 11. Параллельно штоку 9 к цеке 1 прикреплен стержеи 1 12 со шкалой 1(э. ЗУО...

Номер патента: 371994

Опубликовано: 01.01.1973

Авторы: Авторы, Ведерников, Дубоносов, Письменный, Портнов, Федотов, Шерман

МПК: B21C 1/34

Метки: деформации, оправочного, оси, стержня, удержания

...Равнодействующая магнитных сил направлена,по оси стержня и обеспечивает его удержание от осевого смещения.Для обеспечения центрирования стержня в предложенном устройстве оси катушек расположены перпендикулярно оси стержня.На чертеже показан паперечный разрез описываемого устройства.Устройство для удержания оправочното стержня 1, изготовленного из магнитного материала и размещенного внутри перемещающейся трубы 2, включает расположенные перпендикулярно оправочному стержню электромагнитные катушки 3.В момент перезарядки стержня равнодействующая магнитных силнаправленная верти кально вверх, уравновешивает вес стержня,центрирует его и исключает контакт стержня с трубой. Количество электромагнитов зависит от длины н веса стержня. Сила,...

Номер патента: 372000

Опубликовано: 01.01.1973

Авторы: Еремеев, Пантелеев, Подстрижных, Суздальницкий

МПК: B21C 1/34

Метки: надевания, оправки, труб

...на штокахгидроцилиндров 18. К корпусу 1 присоединенгидроцилиндр 19 со штоком 20.20 Устройство работает следующим образом.При выдвижении штока 20 гидроцилиндра 19устройство перемещается и останавливаетсяна минимальном расстоянии от волочильногобарабана так, чтобы концы оправок 21 (калиб 25 рующий поясок) разместились между приводными тянущими нижними роликами 5 и нажимными роликами 17 (фиг. 1).После этого устройство настраивают на заданный диаметр трубы путем поворота махоЗО вичка 15, которьсй приводит в движение подвижный механизм 9 с нажимными роликами 17, перемещающийся в вертикальных пазах 10. Вместе с подвижным механизмом 9 перемещаются шатуны 8, поворачивающие вокруг оси раму 3 с приводными тянущими роликами 4.Настройка...

Номер патента: 547245

Опубликовано: 25.02.1977

Авторы: Греков, Гринев, Ермашкевич, Подстрижный, Саксонов, Суздальницкий, Хотимский

МПК: B21C 1/34

Метки: задающее, стану, трубоволочильному

...3 расположена между толкателем5 и стойкой волок 6. Толкатель 5 имеет припривод 7, например поршневой, и поперечнуюстенку упора 8. Между приводом 7 и стен 15 кой упора 8 в продольных направляющих 9расположен полый ползун 10 коробчатогосечения, внутри которого имеется хвостовик11 стержня 12, оправки 13 и тарель 14,закрепленная на штоке 15 привода 7, Перед 20 няя стенка 16 ползуна 10 снабжена О -образной прорезью под хвостовик 11, а заняя стенка 17 снабжена отверстием длясвободного прохода штока 15.Устройство работает следуюш548245 Г на подводящий рольганг 2 и надевается на оправку 13, после чего рычаги передают трубу 18 с оправкой 13 с позиции загрузки в позицию волочения и одновременно передают вторую оправку (без трубы) с позиции...

Номер патента: 579057

Опубликовано: 05.11.1977

Авторы: Гаврилов, Дианова

МПК: B21C 1/34

Метки: волочения, направления, оси, проката

...же, вид сверху; на фиг. 3 - разрез А - А фиг. 1.Устройство содержит коромысло 1, которое смонтировано на направляющей воронке 2 перед волокой 3. Рычаги 4 и 5 шарнирно соедьнены с концами коромысла 1 и другой стороной -- с центрируюшими колодками 6 и, установлен. нымнв направляющих 8. Шарнир 9, связывающий рычаг 5 с центрирующей колодкой 6, со.единен с приводом О.Устройство работает следующим образом.При подаче проката в зону волоки 3 включается привод 10, который сообщает поступательное перемещение центрирующей колодке 6,и через шарнир 9 рычагом 5 поворачиваеткоромысло 1, смонтированное на направляю.щей воронке 2,Одновременно рычаг 4, связанный со вторым плечом коромысла 1, перемещает вторуюцентрирующую колодку 7. Центрнруюшие колодки 6...
