Текст

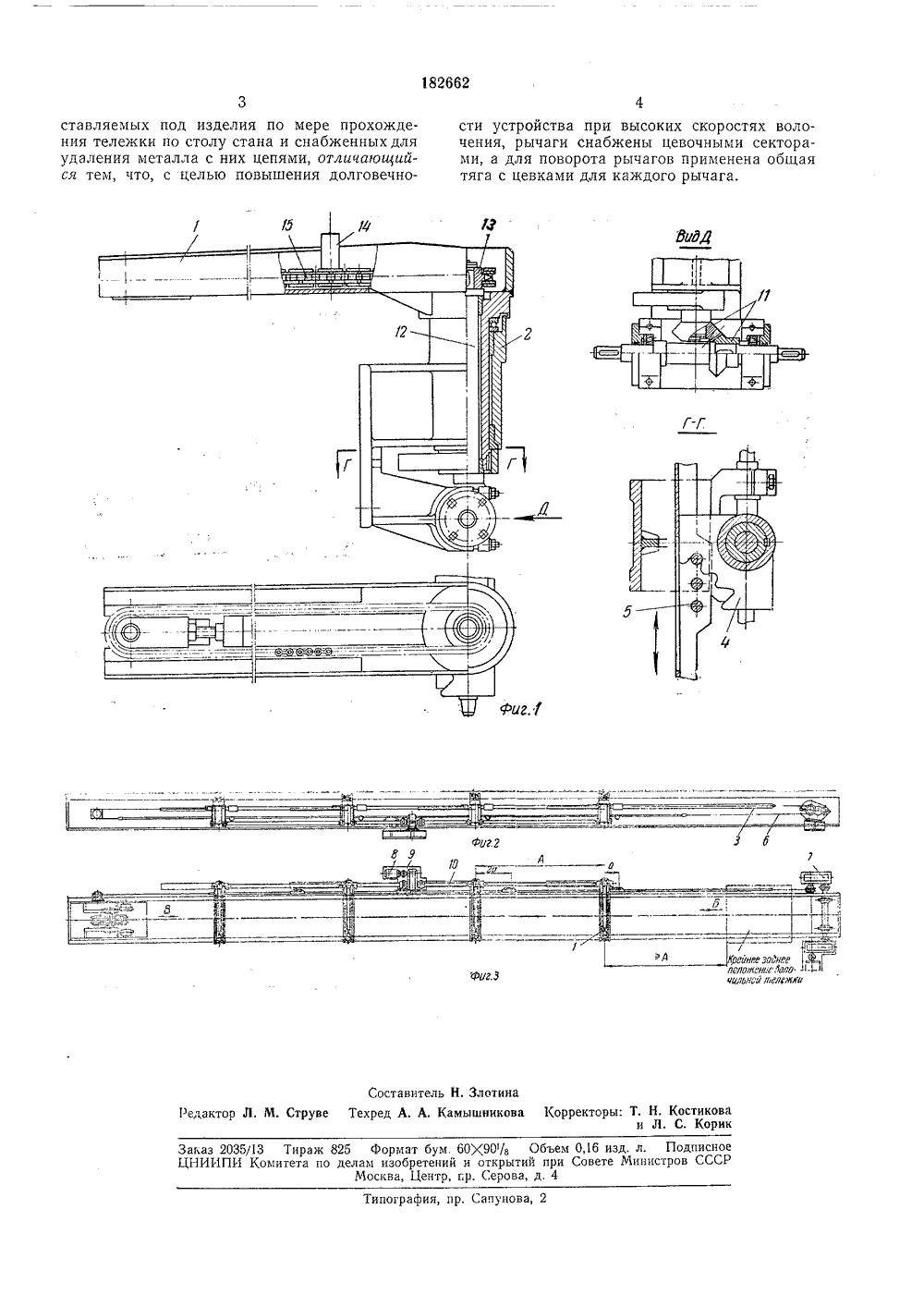

О П И С А Н И Е 182662ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ Союз Соеетонил Социалистически РеспуОли( 901635/22-2) Заявлено 25,Ч,196с присоединениемПриоритетОпубликовано 09.ЧДата опубликовани аявкиМПК В 21 с Комитет по дела иаооретений и открытипри Совете МинистроеСССР 966, Бюллетень12 описания 15.ИП.196 УДК 621.778.062. ,002.54 (088,8) ВОЛОЧИЛЬНОМУ СТАНУ УТ СБРАСЫВАТЕЛЬ ТРУБ редмет изобретения Известны сбрасыватели труб и прутков к волочильным станам, состоящие из нескольких рычагов, выставляемых под изделие при движении тележки по столу стана, и отжимающей защелки, удерживающей рычаги в направлении, параллельном оси волочения.Описываемый сбрасыватель отличается тем, что его рычаги снабжены цевочными секторами, а для поворота рычагов применена общая тяга с цевками для каждого из них. Это увеличивает срок службы сбрасывателя при высоких скоростях волочения.На фиг. 1 изображен описываемый сбрасыватель в разрезе; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, в плане,Рычаги 1 сбрасывателя поворачиваются в горизонтальной плоскости в корпусе 2 посредством тяги 3, сцепляющейся с цевочными секторами 4 цевками 5.Профиль кулачков обеспечивает поворот рычагов и их фиксацию в двух крайних положениях - перпендикулярном и параллельном оси стана.Тяга с цевками перемещается посредством цепи б, приводимой через редуктор 7, быстроходный вал которого соединен с осью привода механизма возврата тележки,Для удаления металла с рычагов после окончания волочения предназначены электродвигатель 8 и редуктор 9. При включении электродвигателя от вала 10 посредством конических шестерен 11 вращение передается вертикальному валу 12 со звездочками 13.Палец 14 цепи 15 при ее движении перемеща ется поперек оси стана и сталкивает материалв карманы.Передаточное число дополнительного редуктора 7 выбирают таким, чтобы при прохождении тележки по столу пути А, равного рас стоянию между рычагами сбрасывателей, цевочная тяга проходила бы путь равный а.Поэтому при возврате тележки к стойке волок (на чертеже показано направление возврата стрелкой Б), прежде чем тележка по дойдет к рычагу сбрасывателя, последний повернется на угол, равный 90, и освободит стол стана. При рабочем ходе тележки (в направлении стрелки В) под действием главного привода стана происходит вращение при водных звездочек механизма возврата тележки в обратном направлении (на чертеже не указано), а с ними и вала редуктора и цевочной тяги, вследствие чего рычаги 1 выставляются под волочимые изделия. Сбрасыватель труб и прутков к волочильно 30 му стану, состоящий из ряда рычагов, выеда кт каз 2035 .1 ИИПИ Тираж 825 Формат бум 60)(90/з Объем 0,16 изд. л. Подписномитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, гр. Серова, д. 4 Типография, пр. Сапунова ставляемых под изделия по мере прохождения тележки по столу стана и снабженных для удаления металла с них цепями, отличаюиийся тем, что, с целью повышения долговечности устройства при высоких скоростях волочения, рычаги снабжены цевочными секторами, а для поворота рычагов применена общаятяга с цевками для каждого рычага. гаджи.гйдо 1%чц,юй птаа
СмотретьЗаявка
