B06B 1/16 — устройства, снабженные вращающимися неуравновешенными массами

Номер патента: 1015928

Опубликовано: 07.05.1983

Авторы: Гуд, Иванов, Ковалюх

МПК: B06B 1/16

Метки: вибровозбудитель, дебалансный

..."баланса 2 ,Недостатком известного дебалансного вибровоэбудителя является то.что при его работе круговые колебанияполностью передаются на фундаментна котором установлен вибровозбудиттель, что ведет к снижению долговечности как самого вибровозбудителя,так и оборудования, связанного с ним.Цель изобретения - повышение долго-,вечности вйбровозбудителя с плавныМрегулированием возмущающей силы.Цель достигается тем, .что дебаансный вибровоэбудитель снабженустотелым валом с двумя продольнымидиаметрально противоположными пазами,проушиной с подшипником, размещеннойв пустотелом валу с возможностью , 35перемещения вдоль него, пальцем ус-,тановленным в отверстии проушины ив пазах пустотелого валау. жесткойтягой, одним концом связанной с проугшиной,...

Номер патента: 1015929

Опубликовано: 07.05.1983

Автор: Макаров

МПК: B06B 1/16

Метки: вибромашина

...8 и преобразователем колебанийв виде гидроцилиндра 9 с золотником10, установленным между корпусом 1 иопорной рамой 8 с воэможностью перемещенияотносительно последней, Вибромашина снабжена рычажно-кулачковыммеханизмом 11 со сменными шестерня-,ми 12 и 13, взаимодействующими сшестернями 5 синхронизатора, и электромагнитом 14 для управления золотником 10. Рычажно-кулачковый механизмвключает жестко закрепленный на шестерне 13 кулачок 15 и взаимодействующий с ним двуплечий рычаг 16, другим плечом взаимодействующий с золотником 10, снабженным пружиной 17 иэлектромагнитом 14, Двигатель 7 соединен с водилом 18 дифференциала 19.Вибромашина работает следующим образом,При включении привода 3 валы 4 сдебалансами 2 вращаются навстречудруг другу...

Номер патента: 1018721

Опубликовано: 23.05.1983

Авторы: Богомолов, Гудым, Завгородний, Заика

МПК: B06B 1/16

Метки: вибровозбудитель

...концентрично, а величина 35 произведения е г; выбрана изменяющейся с уэеличейием ) по закону ариФ- метической прогрессии, и разностьпрогрессии равнаЗс щ;3"40 где 1= 1,2 п - порядковый номерполостие; - масса шарика в1-ой полости; 45г .- радйус траекто 1рии,движения шарика в -ойполости.На фиг.1 показана схема вибровозбудителя, вид сбоку иа фиг.2 - вид А на фиг,1,Виброэоэбудитель содержит цилиндрический корпус 1, разделенный на кольцевые полости 2, в каждой из которых размещен шарик 3, систему под ведавоздуха а полости, выполненную э виде патрубков 4. Полости 3 размещены концентрично.Два таких эибровозбудителя являютек элементами вибропривода, вклю чающего также ось 5 жесткой рамы б, болтовое соединение 7, предназна" ченное для фиксации...

Номер патента: 1021479

Опубликовано: 07.06.1983

Авторы: Левицкий, Нуждин, Тищенко, Шевченко

МПК: B06B 1/16

Метки: варианты, возбудитель, его, колебаний

...вала выполнены в виде шкивов разного среднего циаметра, на валу и на шкиве большего диаметра выполнена нарезка, образующаярезьбовое соединение, представпяющее собой механизм подачи вала.На фиг. 1 прецставлен возбуаитепь колебаний по первому варианту, поперечныйразрез; на фиг, 2 - воэбудитепь колебаний по второму варианту, поперечный разрез.Возбудитель колебаний по первому варианту содержит корпус 1, установпенныйв нем вап 2, взаимодействующие с последним механизм его подачи и механизмего возвратно-поступательного перемещения, включающий ведущую 3 и ведомую4 попумуфты,Механизм возвратно-поступательного перемещения снабжен охватывающим корпус 1 стаканом 5 и размещенными между последним и валом 2 и взаимодействующими с оаной иэ попумуфт...

Номер патента: 1021480

Опубликовано: 07.06.1983

Авторы: Ерофеев, Лызо, Соколик

МПК: B06B 1/16

Метки: вибровозбудитель

...1,Недостатком вибровозбудитепя явпяется мапая долговечность подшипников.Нанбопее бпизким к изобретению является вибровоэбудитель, содержащийкорпус, размещенный в нем вал с цилиндрическим дебапансом и подшипниками Я,При етом допговечность работы подшипников обеспечивается жидкой смазкой,подающейся вверх по каналу вана привертикальном положении вибровозбудителя.Известный вибровазбудитепьхарактеризуется неравномерностью подачисмазки к верхнему и нижнему подшипникам, невозможностью работы вибровоэбудителя при отклонении от вертикали, атакже невысокой долговечностью работыподшипников. Цель изобретения - повышение долго вечности путем снижения нагрузки на под шипники.Эта цель достигается тем, что вибро возбудитепь снабжен постоянными...

Номер патента: 1025460

Опубликовано: 30.06.1983

Авторы: Зобнин, Кельзон, Малинин, Танаев

МПК: B06B 1/16

Метки: зарезонансную, зону, несбалансированного, разгона, ротора

...технической сущности к изобретению является спо соб разгона несбалансированного ро тора в эарезонансную зону, заключаиаийся в том, что осуществляют выключение и включение привода ротора в зоне резонанса для уменьшения резонансных амплитуд вибромашини, достигаемого за счет того что при до" стижеиии частоты вращения Внбратора, близкой к частоте собственных колебаний маШины, ЭлектрОдвигатЕЛь вибратора выключают, а по истечении времени, в течение которого частота вращения ротора достигнет зарезоиансвого эначения, производят включение ;,электродвигателя 2.Недостатком известного способа является то, что он.не позволяет учесть возможного изменения неуравновешенности ротора в процессе эксплуатации машины из-за ограниченной мощности привода н...

Номер патента: 1030046

Опубликовано: 23.07.1983

Авторы: Белеуш, Козлов, Креймер, Рейфисов

МПК: B06B 1/16

Метки: вибровозбудителя, дебалансного, опора

...опора дебалансного вибровоэбудителя, содержащая корпус, внутри которого посредством втулок с подшипниками качения расположен вал с закрепленными на нем дебалансамиГ 1 10Недостатком известной опоры является ее низкая надежность из-эа того, что в процессе работы тяжело нагруженных вибровоэбудителей смазка не удерживается на парах трения. Это .15приводит к перегреву опор и преждевременному выходу их из строя. Целью изобретения является повышение надежности опоры путем улучше ния ее условий смазки.Поставленная цель достигается тем, что в опаре дебалансного вибровозбудителя, содержащей корпус, внутри которого посредством втулок с подшипниками качения расположен вал с за-крепленными на нем деалансами, втулка выполнена разрезной,...

Номер патента: 1030047

Опубликовано: 23.07.1983

Автор: Сидоренко

МПК: B06B 1/16

Метки: вибровозбудитель

...4 П, радиальные стенки, полости и каналыдля перемещения жидкости, дебалансвыполнен в виде жестко связанных .с приводным валом и радиально расположенных поводкову В кОтОРых ВыпОл 4. нены каналы, и установленной на поводках с возможностью радиальногоперемещения обечайки, поверхностькоторой эквидистантна поверхностицилиндрической полости корпуса.Причемна.радиальных стенках попериметру дебалаиса расположена манжета, выполненная из антифрикционного материала.На фиг. 1 представлен вибровозбудитель, продольный разрез на фиг.2 -ээразрез Л-А на фиг. 1.Вибровоэбудитель содержит корпус1 с цилиндрической полостью 2, размещенный в ней приводной вал 3, закрепленный на нем дебаланс 4, имеющий ра 60 Зиальные стенки 5, полости б и кана;лы 7 для...

Номер патента: 1033222

Опубликовано: 07.08.1983

Авторы: Август, Коломиец, Лесной

МПК: B06B 1/16

Метки: вибровозбудитель

...перераспределяются между камерами 2 .Недостатком этого вибровозбудителя является переменность точки приложения возмущающей силы и, как следствие, снижение надежности устройства.Цель изобретения - повышение надежности в работе.Цель достигается тем, что в вибровозбудителе, содержащем корпус,размещенный в нем дебаланс и взаимодействующее с ним устройство для регулирования величины дебаланса со штоком, дебаланс расположен симметричноотносительно плоскости вращения, аустройство для регулирования выполнеЛа,.в виде дополнительного штока, соос,иого основному,размещенной внутри дебалайса опоры, шарнирно закрепленногона ней коромысла, шарнирно связывающих его и штоки тяг и направляющих,установленных с возможностью перемещения в опоре...

Номер патента: 1036395

Опубликовано: 23.08.1983

Авторы: Лабузов, Ланцевич, Тишков

МПК: B06B 1/16

Метки: вибровозбудитель, дебалансный

...а воздухораспределительные каналы 12 и 13 выполнены в поршне 1 Ф, Вибро" возбудитель снабжен двумя расположенными между секторными. поршнями 8 и 14 и установленными диаметрально противоположно на внутреняей стенке полого цилиндрического карпу" са 3 ограничителями хода 15 и 6 в виде секторов в поперечном сече нии, регулируемых по величине их углов, Секторные поршни 8 и 14 связаны между собой торсионным валом 7, Полый цилиндрический корпус -3 и ограничители хода 15 .и 16 с секторным поршнем образуют рабочие .камеры 7 и 18, а с секторным поршнем 14 " рабочие камеры 19 и 20,Дебалансный вибровозбудитель работает саедующим образом.В исходном положении секторныепоршни 8 и,14 занимают крайнее нижнее положение (фиг. 2 и 3), причемторсионный вал,...

Номер патента: 1036396

Опубликовано: 23.08.1983

Авторы: Муску, Цивадиц

МПК: B06B 1/16

Метки: дебаланс

...выполненный в виде пружины и закрепленных на неподвижнойчасти двух упоров 2.Недостатком известного дебаланса Зоявляется низкая эффективность, таккак ограничен угол разворота под"вижного элемента относительно неподвижного, вследствие цего диапазонрегулировайия возмущающей силы не" .большой.Целью изобретения является по"еМшение эффективности за счет расши"ремня диапазона регулирования возмущающей силы, 40туказанная цель достигается тем,что в дебалйнсе, содержащем предназначенный для крепления нв валу не"подвижный элемент, охватывающийего и установленный с возможностьюповорота подвижный элемент и фиксатор, Фиксатор выполнен в виде не" полноповоротного, закрепленного нанеподвижном элементе гидромоторас рычагом, соединенным с подвижным...

Номер патента: 1044340

Опубликовано: 30.09.1983

Автор: Киреев

МПК: B06B 1/16

Метки: вибровозбудитель, процессе, работы, регулируемый

...диаметрально разделена надве половины для размещения рабочеготела, служащего дополнительной дебалансной массой, механизм заполнения полостей дебаланса. рабочим телом, сливные клапаны и каналы в обе- .их половинах полости, в цапфах валавыполнены каналы для .рабочей среды Г 23Недостатком известного вибровозбудителя является необходимость 40 .подвода и отвода жидкости, служащей,дебалансной массой, что снижаетего применимость.Цель изобретения - чрасширениефункциональных возможностей вибровозбудителя.Поставленная цель достигаетсятем, что вибровозбудитель, регулируемый в процессе работы, содержащий;корпус, размещенные в нем полый дебалансный приводной вал, полостькоторого разделена на две половиныдля размещения рабочего тела, служащего...

Номер патента: 1047542

Опубликовано: 15.10.1983

Авторы: Беденок, Гарченко, Демин, Засельский, Кривенко, Рябичев, Синчевский, Трегубов, Учитель

МПК: B06B 1/16

Метки: вала, защиты, подшипников, уплотнение

...нем и являющиеся продолжением радиальных каналов.На фиг.1 представлено уплотнение, продольный разрез; на фиг,2 - разрезА-А,на фиг.1; на фиг.З - разрез Б-Б на фиг.1; на фиг.4 - вид В на фиг.З.Уплотнение для защиты подшипниковвала содержит корпус 1, валы 2, установленные на подшипниках 3, источник,сжатого воздуха состоит из осевыхканалов, выполненных в валах 2 и сообщающихся с ними радиальных каналов 5 и являюцихся продолжением 35их трубок 6, Валы 2 имеют сальники 7 ,и. фильтры 8, Клаган выполнен в видерессоры 9 с пробкой 10 и отверстия 11. Рессора 9 установлена в зажиме, состоящем,нз соединенных между собой болтами 12 основания 13 и планки 14. Сам зажим при помоци болтов 15 закреплен на корпусе 1., В основании 13 выполнены пазы...

Номер патента: 1049121

Опубликовано: 23.10.1983

Авторы: Август, Коломиец, Лесной, Тульчинский

МПК: B06B 1/16

Метки: вибровозбудитель

...эффективности работы вибровозбуднтеля.Указанная цель достигается тем, что ввибровозбудителе, содержащем параллельные валы, размещенные на них дебалансы,включающие корпус и массу, и привод длярегулирования положения центров массдебалансов относительно нх оси вращения,корпус выполнен в виде сферической пустотелой камеры, разделенной шарнирносвязанной с приводом диаметральной диафрагмой на полости, в одной из которых размещена масса,На чертеже представлен вибровозбудитель, продольный разрез. Вибровозбудитель содержит камеру 1,установленные в ней параллельные валы 2 и 3, размещенные на последних дебалансц, включающие каждый корпус 4. и массу 5, и привод 6 для регулирования положения центров масс дебалансов относительно их оси вращения....

Номер патента: 1052279

Опубликовано: 07.11.1983

Автор: Годзданкер

МПК: B06B 1/16

Метки: варианты, вибровозбудитель, дебалансный, его

...ми, одно из которых закреплено, установленную на второй зубчатом коле се червячную передачу с плоским червяком и механизм управления изменением величины эксцентриситета, последний выполнен в виде приводного вала с двумя установленными на нем шестернями, взаимодействующими с зубчатыми колесами, предохранительных муфт, взаимодействующих с каждой из шестерен, и тормозов шестерен.На фиг 1)представлен дебалансный вибровоэбудитель по первому вариантуу на фиг. 2 - то же, по второму варианту.Дебалансный вибровозбудитель по первому варианту .содержит корпус 1, размещенный в нем вал 2 с дебаланс ной массой 3, механизм 4 управления изменением величины эксцентриситета дебалансной массы, установленное на валу колесо 5, механизм 4, выполненный в виде...

Номер патента: 1053909

Опубликовано: 15.11.1983

Авторы: Заболотный, Лапшин, Червоненко

МПК: B06B 1/16

Метки: вибровозбудитель

...- упрощение конструкции.Указанная цель достигается тем,что в вибровозбудителе, содержащемкорпус, установленный на нем полыйприводной вал, дебаланс и самотормоэящееся устройство для изменения35кинетического момента с узлом креп"ления, узел крепления выполнен и "виде кронштейна, жестко связанногос,приводным валом, в последнем выполнен продольный сквозной паэ, са" 40мотормоэящееся .устройство для.изменения кинетического момента выполнено в виде размещенного по осиприводного вала червяка и взаимодейст"вующего с ним через продольный сквоз ной паз и установленного на кронштей"не дебалансного червячного колесаНа фиг, 1 представлен вибровозбуедитель, продольный разрез на фиг,2"разрез А-А на фиг 1,50Вобровоэбудитель содЕржит корПус1,...

Номер патента: 1058634

Опубликовано: 07.12.1983

Авторы: Зарогатский, Лаубган, Рудин

МПК: B06B 1/16

Метки: бигармонический, вибрационной, привод

...и несет вал быстроходногодебаланса 2 .Недостатком этого привода является сложность конструкции и вследствие этого металлоемкость и повышенная трудоемкость при изготовлении.Цель изобретения - упрощение конструкции.Указанная цель достигается тем,что в бигармоническом приводе вибрационной машины, содержащем корпус,установленный в нем на подшипникахприводной вал, связанные с ним тихоходные дебалансы и ведомые валы сбыстроходными дебалансами, кинематически соединенные с приводным валомпосредством зубчатого зацепления,ведомые валы смонтированы внутри приводного вала перпендикулярно его оси,На чертеже изображен бигармойический привод вибрационной машины, продольный разрез,Вигармонический привод вибрационной машины содержит корпус 1...

Номер патента: 1060254

Опубликовано: 15.12.1983

Авторы: Голобородько, Емельяненко, Лопин, Тиховидов

МПК: B06B 1/16

Метки: вибровозбудитель

...происходит эа счет воздействия на жидкость центробежных сили сил гравитации, то эксплуатацияего возможна лишь при вертикальномили близком к вертикальному положении оси вращения вибровоэбудителя, . 35Цель изобретения " автоматическоерегулирование величины порога возбуждения колебанйй при любом положенииси приводного вала,Поставленная цель достигается тем, 40что в вибровоэбудителе, содержащемприводной вал, цилиндрическую герметичную емкость, заполненную жидкостьюи расположенную концентрично на валу,фи взаимодействующий с емкостью дебаланс, дебаланс выполнен в виде гидроцилнндра с поршнем н пружины возвратапоршня в исходное положение, а вибровозбудитель снабжен параллельно расположенными дросселем и обратным клапа-.. ном,...

Номер патента: 1061856

Опубликовано: 23.12.1983

Авторы: Орлов, Попов, Рубахов, Шаволов

МПК: B06B 1/16

Метки: вибрационный, привод

...с эубча-Зо той передачей через две подвижные полумуфты 2 .Недостатком известного вибропривода является ограниченный диапазон режимов колебаний, которые задаются включением одной из полумуфт.Целью изобретения является расширейие диапазона режимов колебаний.Указанная цель достигается тем, чтов вибрационном приводе, содержащем дебалансный вибровозбудитель, 40 генератор изменения скорости вращения дебалансов, взаимодействующую с ним зубчатую передачу, включающую два центральных колеса, одно иэ которых связано с дебалансным вибровозбудителем, и двигатель, взаимодействующий с зубчатой передачей, генератор изменения скорости вращения дебалансов выполнен в виде электродвигателя с короткозамкнутым ротором, 50 соединенным со вторым центральным...

Номер патента: 1061857

Опубликовано: 23.12.1983

Авторы: Васин, Виницкий, Коробченко, Найштут, Перевозчиков, Смирнов, Усов

МПК: B06B 1/16

Метки: импульсный, нагружатель

...нево зможность точного регули- следующим образом.ния величины возмущающего момен- При включении привод рив а 5 в ащение рования величины вота вследствие непостоянства козффи- передается вод ут: во ил 9 на котором уск е отсутствие тановлены сателлиты 6 и 7 с дебаланвозможности дистанционного управле О сами 3, Неуравновешенные сателлиты ния амплитудно-частотной характернс- б и 7, обкатываясь по неподвижному тикой устройства. 10 и подвижному 11 центральным коН б близким к изобретению лесам, создают знакопеременный динааи олее лпе е ается по техническо сущносй ущности и достига- мический момент, который р д емому эффекту явля сял ется импульсный 25 через корпус 1 на испытуемое изденагружатель, содержащий корпус, ус- лие, При включении...

Номер патента: 1066666

Опубликовано: 15.01.1984

Авторы: Голобородько, Емельяненко, Пасечник, Тиховидов, Чугунов

МПК: B06B 1/16

Метки: вибровозбудитель

...оттемпературы рабочей жидкости, утечек и т.п, 25Цель изобретения " стабилизациячастоты колебаний н рабочем режиме,Цель достигается тем, что в вибровозбудителе, содержащем корпус,размещенный в нем приводной нал,охватывающий его дебаланс с поло. стью, предназначенной для эаполнейия рабочим телом, и механизм сцепления деьаланса с валом, размещенныйв полости дебаланса, механизм сцепления выполнен н виде шестеренчатогонасоса, включающего зубчатые колеса, одно из которых установлено наприводном валу, и полости низкогои высокого давления, соединенныемежду собой кан ами и узла регулиронания давления рабочего тела,представляющего собой размещенный вканалах напорный золотник, нзаимодействующий с ним одним концом штокс регулировочным винтом,...

Номер патента: 1068177

Опубликовано: 23.01.1984

Автор: Прокопенко

МПК: B06B 1/16

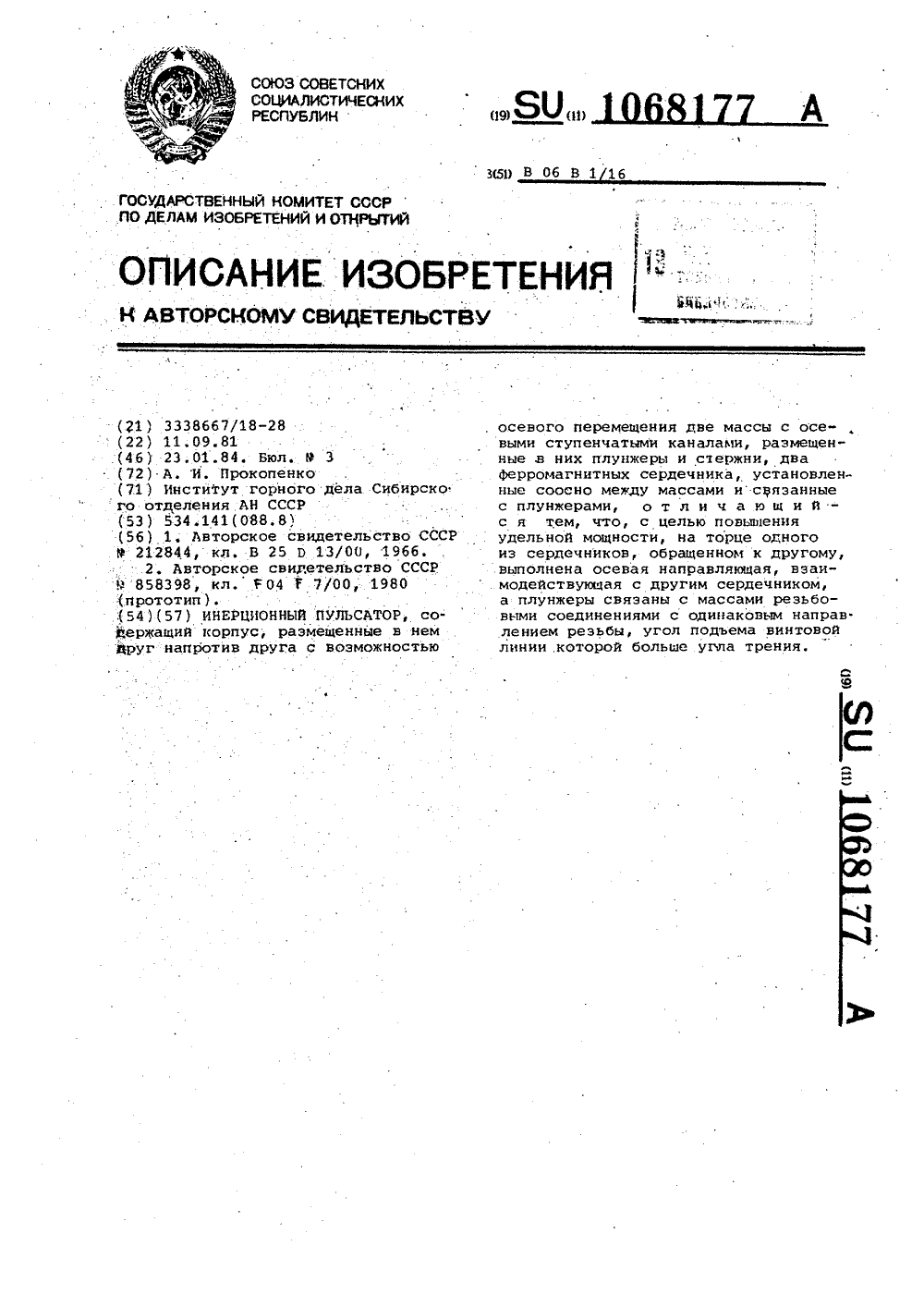

Метки: инерционный, пульсатор

...каналах масс 2 и 3 со сторон, имеккцих расточк большего диаметра, размещены плункеры 9 и 10, представляющие собой с массами 2 и 3 резьбовые соединения 11 и 12, причем угол подъема винто-.вой линии больше угла трения, Противоположные концы каждого плунжера 9 60 и 10 жестко связаны с ферромагнитными сердечниками 13 и 14 электромагнита 15, Сердечник 14 имеет направляющую 16, которая входит в отверстие сердечника 1 3 и удерживает его от 65 прсэворота при помощи шпонки 17. Между сердечниками 1 3 и 14 установлена прукина 18,устройство работает следующим образом.При подаче тока в силовую обмотку электромагнита 15 оба сердечника 1 3 и и 14 начинают втягиваться внутрь электромагнита 15. Поскольку плунжеры 9 и 1 0 жестко связаны с...

Номер патента: 1076152

Опубликовано: 28.02.1984

Автор: Орлов

МПК: B06B 1/16

Метки: вибровозбудитель

...момента при разгоне.Указанная цель достигается тем, что ввибровозбудителе, содержащем приводной вал, установленный на нем барабан соступицей, частично заполненный жидкостью,жестко связанные со ступицей радиальныенаправляющие и механизм для изменениястатического момента, включающий обратные клапаны, механизм для изменения статического момента выполнен в виде установленных с возможностью перемещениявдоль направляющих перегородок, размещенных между ними и ступицей пружин, аобратные клапаны закреплены на перегорол 11 ах.На чертеже изображен вибровозбудитель,общий вид.Вибровозбудитель содержит приводной вал 1, установленный на нем барабан2 со ступицей 3, частично заполненный жидкостью 4, жестко связанные со ступицей3 радиальные...

Номер патента: 1079304

Опубликовано: 15.03.1984

Авторы: Власов, Мухин, Трегубов

МПК: B06B 1/16

Метки: вибровозбудитель

...и установленную между последним и корпусомманжету-клапан с уплотнительной кромкой, силовую камеру, сообщенную с источ 50ником энергоносителя, и упругие элементы возврата ударника в исходное положение, снабжен выполненным в виде упругого элемента и размещенным в силовойкамере компенсатором,Кроме того, упругий элемент прддставляет собой пористый материал, изоли 20Недостатками таких вибровозбудителей являются сложность их конструкции и трудоемкость изготовления. рованный от энергоносителя эластичнойперегородкой.На чертеже представлен вибровозбудитель, поперечный разрез,Вибровозбудитель содержит корпус 1,размещенный в нем ударник 2 и установленную между последним и корпусом 1манжету-клапан 3 с уплотнительной кромкой 4, силовую камеру 5,...

Номер патента: 1096006

Опубликовано: 07.06.1984

Автор: Зимбровский

МПК: B06B 1/16

Метки: вибровозбудитель

...вращения дебалансам, снабжен ограничителями вращения ребалансов, каждый из которых выполнен в виде закрепленной на корпусе скобы с пружиной и взаимодействующих с последней упоров, дебалансы выполнены с выступами, ведущие валы выполнены из двух соосных друг другу час. тей, а механизм для передачи вращения дебапансам выполнен в виде установленных на частях ведущих валов штанг с выступами, взаимодействующими с выступами дебалансов, и размещенного между частями ведущих валов узла обеспечения их вращения в противоположных налравлениях.На фиг. 1 изображен вибровозбудитель, вид спереди; на Фиг, 2 - то же, вид сбоку; на Фиг. 3 - то же, вид сверху.Вибровозбудитель содержит корпус 1, привод 2, размещенные в корпусе 1 ведущие валы 3, каждый...

Номер патента: 1096007

Опубликовано: 07.06.1984

Авторы: Тагиров, Юнусов, Якунин

МПК: B06B 1/16

Метки: вибрационной

...упруго установленный на нем рабочий орган, приводной вал, шарнирно установленный на нем дебалансный вибровозбудитель, выполненный в виде маховика, включающего в себя два соосных, жестко связанных полудиска, и установленных на них с возможностью перемещения груза, один из полудисков маховика выполнен в виде замкнутой кольцевой емкости с винтовыми ребрами на ее внутренних стенках, предназначенной для частичного заполнения жидкостью.На фиг. 1 изображена машина для вибрациоиной обработки, вид спередиф на фиг. - то жевид сверху", на 5 10 15 20 25 30 35 40 45 фиг.З - разрез А-А на фиг.1, на фиг.4 - вид Б на фиг.3.Машина для вибрационной обработки содержит основание 1, рабочий орган 2 установленный на основании 1 посредством амортизаторов...

Номер патента: 1097382

Опубликовано: 15.06.1984

Автор: Боровенков

МПК: B06B 1/16

Метки: вибровозбудитель

...на стой ках и связанную жестко с основанием неуравновешенную массу, выполненную в виде диска, и электродвигатель, размещенный коаксиально цилиндрическому корпусу2 .35Недостатками данной конструкции являются низкая надежность вращающихся обмоток статора, особено ее лобовых частей, и наличие контактных колец и щеток. 40Цель изобретения - повышение надежности работы вибровоэбудителя.Указанная цель достигается тем, что ввибровоэбудителе, содержащем цилиндрический корпус, осиование, ось с подшипниками, неподвижно закрепленную на стойках и связанную жестко с основанием неуравновешенную массу и электродвигатель,размещенный коаксиально цилиндрическому корпусу, ротор электродвигателя обре" эинен, статор его насажен на ось и охвачен...

Номер патента: 1098586

Опубликовано: 23.06.1984

Авторы: Волков, Иваненко, Попхадзе, Тимошенко, Хильченко

МПК: B06B 1/16

Метки: вибровозбудитель, дебалансный

...возмущающую силу только одной частоты.Наиболее близким техническим решением к изобретению является дебалансный вибровозбудитель, содержащий корпус, размещенный в нем вал, дебалансы, один из которых закреплен на валу, установленные с возможностью проворота один относительно другого, и привод вращения 12.Однако при использовании известного вибровозбудителя невозможно получить возмущающую силу различной частоты, что является необходимым, например, при проведении целого ряда технологических, испытательных работ. Целью изобретения является получение возмущающей силы разной частоты.Цель достигается тем, что дебалансный вибровозбудитель, содержащий корпус, размещенный в нем вал, дебалансы, один из которых закреплен на валу, установленные с...

Номер патента: 1102634

Опубликовано: 15.07.1984

Авторы: Бондарь, Красноштан, Мороз, Самодумский

МПК: B06B 1/16

Метки: вибровозбудитель

...резьбового соединения консоли 9 со стержнем 10, который проходит сквозь отверстие в ободе 1 и фиксируется гайками 11 и 12, Дебалансные камеры для повышения плавности работы заполнены,жидкостью. Для изменения жесткости упругих элементов 2 используют винты 13.Устройство работает следующимобразом,При разгоне приводного вала 3 накаждый шаг 8 действует центробежнаясила Р прижимающая его к стенкетрубы 7:Р 1= и соК,где ш - масса шараа ; частота вращения приводноговала 3К - расстояние от центра шарадо оси вращения.Центробежную силу можно разложитьна две составляющие: нормальную Я,направленную по нормали к поверхности трубы в месте касания шара,и тангенциальную Р, направленнуюпо касательной к поверхности трубы.Сила Р стремится переместить шар...

Номер патента: 1103907

Опубликовано: 23.07.1984

Авторы: Голобородько, Емельяненко, Литвиненко, Пасечник, Тиховидов

МПК: B06B 1/16

Метки: вибровозбудитель

...содержащем привод, связанный с ним вал, свободно установленный на нем дебаланс с полостью и расположенный в ней механизм сцепления дебаланса с валом, включающим рабочую среду в виде жидкости, в дебалансе выполнены каналы, а механизм сцепления выполнен в виде дополнительного вала с дебалансами, зубчатой передачи, связывающей валы и разделяющей полость на две части, каждая из которых соединена с соответствующим каналом, и регулировочного узла, связывающего каналы.На фиг. 1 изображен вибровозбудитель; на фиг. 2 - его кинематическая схема.Вибровозбудитель содержит привод (не показан), связанный с валом 1, на консольной части которого расположено зубчатое колесо 2, находящееся в зацеплении с зубчатым колесом 3, закрепленным на...
