B03C 1/02 — воздействующее непосредственно на разделяемое вещество
Устройство для очистки сыпучих материалов от металлических включений
Номер патента: 1292838
Опубликовано: 28.02.1987
Авторы: Клименко, Лузан, Островский, Рабинович
МПК: B03C 1/02
Метки: включений, металлических, сыпучих
...установлен кулачок 6. Призматическая вставка 7 расположена по оси питателя между магнитными плитами Я, установленными в корпусе между верхней и нижней ветвью конвейера симметрично относительно его вертикальной оси, при этом боковые грани призмы параллельны магнитным поверхностям плит и образуют с ними зазоры для прохождения сыпучего материала. Вставка 7 и плиты 8 образуют рабочий орган, Вставка 7 закреплена на двух штангах 9 шайбой 1 О и стопорными кольцами 11 Штанги 8 закреплены штифтами 12 в кронштейне 13 с установленным на них роликом 14, связанным с кулачком 5 и передающим движение через штанги 9, установленные с возможностью возвратно-поступательного движения во втулках 15 на призму 6. Пружины 16, установленные на кронштейне...
Магнитный сепаратор
Номер патента: 1319903
Опубликовано: 30.06.1987
МПК: B03C 1/02
...в комбикормовой промышленности. 5Цель изобретенияповышение производительности сепарации за счет увеличения рабочего объема сепаратора.На чертеже представлен магнитный сепаратор, разрез.Магнитный сепаратор содержит магнитную систему 1, расположенную между двумя немагнитными внешней 2 и внутренней 3 обечайками, представляющими собой поверхности усеченных конусов, закрепленных на конусной ступице 4, которая имеет отверстие в центре для прохода продукта на транспортирующий орган 5, выполненный из не- магнитного материала в виде конуса, который выполняет функцию поверхности для прохождения части продукта в рабочей зоне противоположных обращенным наружу по люсов магнитной системы. Ступица 4 соединена спицами 6 с вертикальным валом 7 для...
Магнитный дисковый сепаратор
Номер патента: 1369801
Опубликовано: 30.01.1988
Авторы: Москаленко, Селезнев, Селезнева, Юров
МПК: B03C 1/02
Метки: дисковый, магнитный, сепаратор
...сепаратор,общий вид; на фиг. 2 - сепаратор,вид сверху; на фиг. 3 - разрез А-Ана фиг. 2; на фиг, 4 - вид Б на 15фиг. 1.Магнитный дисковый сепаратор включает загрузочное приспособление,имеющее отверстия 2, ванну 3 с установленными в ней на валу 4 выпуклыми 20дисками 5, внутри которых находятсямагниты 6. Диски 5 имеют в центральной части выемки 7, в которые установлены сборные лотки 8 для концентрата, смываемого водой иэ брызгал 9. 25В ванне 3 имеются разгрузочные отверстия 10 для хвостов.Магнитный дисковый сепаратор работает следующим образом,Пульпа при помощи загрузочногоприспособления 1 через отверстия 2подается в ванну 3 и попадает надиски 5. Магнитный материал притягивается рабочими поверхностями дисков,которые Вращаясь ВынОсят его...
Магнитный сепаратор непрерывного действия
Номер патента: 1407547
Опубликовано: 07.07.1988
Авторы: Коноплева, Павленко, Сурков
МПК: B03C 1/02
Метки: действия, магнитный, непрерывного, сепаратор
...держателя 1. На внутренней поверхности крьппки 11 закреплены 1 ифли 17, ориентированные в направле 1 ии расположения магнитов, преимущет".твенно радиальном по отношению к (оси вращения держателя 1. Рифли 17 размещены в зоне, смежной с перифе 1 ийной зоной размещения магнитов 2,и расположены только в желобе 16, примыкая к внешней стенке 18 желоба и опираясь на перегородку 14. В предложенном случае на крьппке 11 закреплены две рифли, однако их может быть больше.. Выходное окно 19 из бункера 5 погружено в окно 12 загрузки, примыкая к внутренней стенке 20 вибролотка, так что даже при отсутствии перегородки 4 исходный материал первоначально ориентируется с внутренней стороны лотка.Магнитный сепаратор работает сле-. дуюшдм...
Дисковый магнитный сепаратор
Номер патента: 1431840
Опубликовано: 23.10.1988
Авторы: Мещеряков, Орлов, Попов, Прокопенко, Скулков
МПК: B03C 1/02
Метки: дисковый, магнитный, сепаратор
...на откосы дисков 3 и стекает с них в зазор между дисками 3. При движении сыпучего материала по дискам или рядом с ними магнитные примеси тормозятся полем магнитной системы 5 и притягиваются к дискам 3. При вращении дисков 3 планки 4 транспортируют притянутые магнитные примеси к краю магнитной системы 5.При вращении дисков 3 синхронно с ними вращается кривошип 14 приспособления для качания магнитных блоков 8 с экранами 12. Вращение кривошипа 14 через посредство коромысел 15, оси 16, кронштейнов 17 и 18 приводит к качательному (колебательному) движению магнитных блоков 8 с экранами 12 механизма очистки дисков. При движении экранов 12 в зазоре между дисками 3 желоба 13 все время меняют свой угол наклона по отношению к горизонтали, однако...

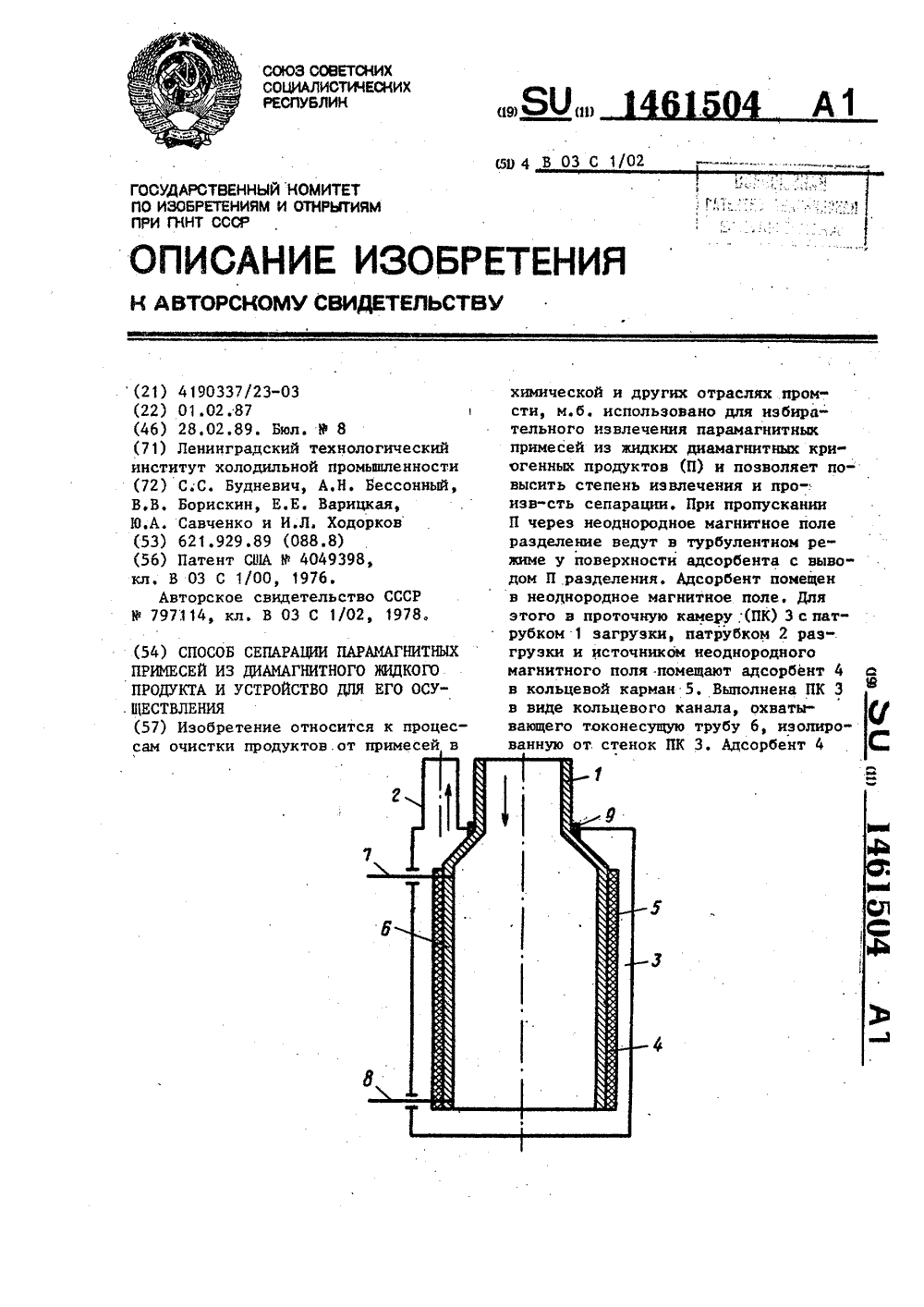

Способ сепарации парамагнитных примесей из диамагнитного жидкого продукта и устройство для его осуществления
Номер патента: 1461504
Опубликовано: 28.02.1989
Авторы: Бессонный, Борискин, Будневич, Варицкая, Савченко, Ходорков
МПК: B03C 1/02
Метки: диамагнитного, жидкого, парамагнитных, примесей, продукта, сепарации
...канала, охватывающего токонесущую трубу 6. Токо- несущая труба 6 электрически изоли рована от стенок проточной камеры 3, а адсорбент 4 расположен вдоль внешней стенки токонесущей, трубы 6. парамагнитные молекулы входят в соприкосновение с поверхностью адсорбента и удерживаются им. Диамагнитнь 1 е молекулы не подвергаются воздействию магнитного поля и выводятся через патрубок 2, 2 с.и.А-лы, 1 ил. Токонесущая труба 6 снабжена токоподводом 7 и токоотводом 8.Патрубок 1 загрузки электрически изолиро" ван от корпуса проточной камеры 3 изоляционными вставками 9.Устройство работает следующим об" разом.Очищаемый поток вводится в верхнюю часть патрубка 1 загрузки и по кольцевому каналу, образованному корпусом проточной камеры 3 и патрубком...
Конусный магнитный сепаратор
Номер патента: 1461505
Опубликовано: 28.02.1989
Авторы: Арефьев, Мещеряков, Орлов, Попов
МПК: B03C 1/02
Метки: конусный, магнитный, сепаратор
...система 2 из постоянных магнитов, установленных с уменьшающимся от вершины к осЭ 1461505 4ф о р м у л а и з о б р е т е н и я вершины к основанию рабочего органа,приспособление для подачи сепарируеКонусный магнитный сепаратор, мого материала и приемники продуктов включающий рабочий орган конуснойразделения, о т л и ч а ю щ и й с я формы, установленный с возможностью5тем, что, с целью повышения зффективвращения, расположенную внутри и ности извлечения металломагнитных повторяющую его форму магнитную сис- примесей по всей толщине сепарируе-. тему, постоянные магниты которой ус- мого слоя материала, полюсный шаг тановлены с уменьшающимея шагом от 1 О магнитной системы равен отношению гаГ-в + 3 совЯ в е нитной си Г мида Алдан РУ 08...
Устройство для обогащения материалов с магнитными частицами
Номер патента: 1623759
Опубликовано: 30.01.1991
Авторы: Егоров, Станюкович
МПК: B03B 5/70, B03C 1/02
Метки: магнитными, обогащения, частицами
...КОНЦЕНтРатоц црц цс редовднии зон с ламиндрным .1 ццжс цц м обогашаемого материала и зон с цо.цик;)кцими турбулентными потоками, когрьи с,1 собстнук)т интенсификации оса.ждс ции цемд нитных ценныкомпонентов гяжсло 1 фракции в искусственно созданной мицсрдлцй цосчели, состоящей из маги и Г н ы х 1 и ц с р а,1) РРД.ДЧ ЦИЕ КОЦИСЦтРДта ПО фРаКИИЯМ Вироисссе обо дшеция пульпы в ступенчатом дцишс ксрцу и обссп. чивается естественнымМвцЬцсццс М СК)р)етн И СИЛЫ ПЕрЕНОСа МИ- цсрдльцых ц;тци в потоке пульпы в каждой стугс цц, гой магнитной ловушке-кон 1 цтрдтнбрцикс, гдс происходит осдждение более мелкой фракции концентрата,цем в предыдущей,То, что концентратосборник выполнен ввиде Ч-образной емкости с тупым углом,дает возможность...
Конусный магнитный сепаратор
Номер патента: 1623763
Опубликовано: 30.01.1991
Авторы: Арефьев, Мещеряков, Орлов, Попов
МПК: B03C 1/02, B03C 1/30
Метки: конусный, магнитный, сепаратор
...к основанию. Над конусным органом 1 установлено приспособление 3 для подачи сепарирхюгцего материала. В нижней части оаспог20 ложены сборник 4 отсепарированного материала и сборник 5 метал,чомагнитных примесей. Сепаратор имеет также привод 6 для приведения рабочего органаво вращательное движение, корпус 7.Ширина всех полюсов, кроме верхнего и нижнего, определяется из условия равенства их илогцддей по формуле где В - определяемая ширина полюса;В.шири нд предыдущего полюса; Р - радиус кривизны предыдущегополюса;,).иолюсное расстояние (шаг) отиредыдугцего до определяемого 35 полюса:ч половина угла нри вершине конуса.Ширина верхнего и нижнего почюсов определяется из условия равенства их п,чогсддсй ио,инни ис илоигдди соотвстственио...
Электромагнитный сепаратор
Номер патента: 1639747
Опубликовано: 07.04.1991
Авторы: Дахненко, Лозин, Сандуляк, Яцьков
МПК: B03C 1/02
Метки: сепаратор, электромагнитный
...вибратором 8, магнитная система 9 расположена снаружи корпуса 1, подача питания осуществляется через патрубок 10, а вывод продуктов разделения - через патрубок 11,.Сепаратор работает следующим образом.Газообразная или жидкая среда подается в корпус 1 через патрубок 10 ввода, после чего проходит через межстержневые каналы 3, где под воздействием высокоградиентного магнитного поля, генерируемого магнитной системой 9, магнитовосприимчивые частицы примесей локализируются в зонах контакта стержней 2 (клинообразном зазоре, образованном поверхностями смежных стержней), Пройдя перфорированприятные условия для осаждения высокодисперсных примесных частиц и накопления осадка в зонах эффективного магнитного захвата, которые расположены в...
Магнитный сепаратор
Номер патента: 1639748
Опубликовано: 07.04.1991
Авторы: Болдырев, Гарин, Тарасенко, Черемных
МПК: B03C 1/02
...977 Тираж 343 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к магнитномуобогащению и может быть использованодля очистки среды от слабомагнитных включений в различных областях народного хозяйства,Цель изобретения - повышение эффективности процесса сепарации эа счет снижения рассеяния магнитного поля.На чертеже показан магнитный сепаратор;Магнитный сепаратор включает криостат 1 с размещенной внутри его сверхпроводящей обмоткой 2, желоб 3, впускное 4 ивыпускное 5 отверстия, причем обмотки 2 ижелоб 3 выполнены винтовыми, а обмотки 2охватывают желоб 3 сверху и снизу...
Магнитный сепаратор
Номер патента: 1639749
Опубликовано: 07.04.1991
Авторы: Армашова, Княжицкий, Ковальчук, Малый, Мясоедов, Нарижняк, Хватов
МПК: B03C 1/02, B03C 1/025
...заполнитель, выполненный в виде пластин 2, Поверхность пластин выполнена в виде чередующихся выступов и желобков. Пластины установлены с зазором 3, равным 3-6 мм, для прохода пульпы, В каждом зазоре между пластинами установлена сетка 4. Сетка выполнена из просечно-вытяжного листа из магнитной нержавеющей хромистой стали 12 х 17 или 12 х 13. Для обогащения слабомагнитных окисленных железных руд наиболее рационально применять сетки, выполненные из листового материала толщиной 0,6 мм (для крупного материала) и 0,25 мм (для тонкого), При этом ромбы просечно-вытяжной сетки имеют диагонали соответственно: 13,5 х 5,1 мм и 3,2 х 1,5 мм, Кроме того, сепаратор содержит также питатель 5 и приемники 6 для отвода продуктов...
Магнитный дешламатор
Номер патента: 1648567
Опубликовано: 15.05.1991
Авторы: Колесниченко, Ломовцев, Минухин, Мясоедов, Потапов, Рахманов
МПК: B03C 1/02
Метки: дешламатор, магнитный
...Заказ 1480Тираж 346 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к обогащению железных руд и может быть использовано при обесшламливании и сгущении тонкоизмельченных магнетитовых руд,Цель изобретения - повышение эффективности дешламации за счет снижения потерь магнитных частиц со сливом,На чертеже схематически представлен магнитный дешламатор, разрез.Магнитный дешламатор содержит чан 1, питающий бак 2, в нижней части которого расположены намагничивающие аппараты 3, Под питающим баком 2, соосно ему установлена камера 4, в нижней части которой расположены...
Магнитный сепаратор
Номер патента: 1651962
Опубликовано: 30.05.1991
Авторы: Дмитриевская, Кравец, Ломовцев, Пискунов, Степкин, Федоров, Черемных
МПК: B03C 1/02
...на них могут быть закреплены зле менты из ферромагнитного материала в зависимости от характеристики обогащаемой руды. Графики 10 изменения индукции магнитного поля по ширине камеры 2 показывают, как изменяется индукция магнитного поля при удалении от полюсов магнитной системы при намагничивакщих токах в магнитной системе 1000 и 1500 А.Рабочие камеры 2 крепятся на роторе 11. Под ротором 11 расположен кольцевой желоб 12 для приема продук" тов разделения, Ротор 11 приводится во вращение с помощью привода 13. Шндом проходит вниз и выносится в приемник. Для лучшего смыва магнитныхчастиц с осадительных поверхностейв камеры 2 подается вода. 3 ил,рина канала, образованного соседними осадительными поверхностями 3 и 4, обратно пропорциональна...
Магнитно-электрический сепаратор
Номер патента: 1651963
Опубликовано: 30.05.1991
Автор: Гасанов
МПК: B03C 1/02, B03C 7/02
Метки: магнитно-электрический, сепаратор
...и других отраслях промышленности.Цель изобретения - повышение э 9 Аективностн разделения,На Аиг. 1 дан сепаратор, продольный разрез; на фиг2 - сепаратор,вид сбоку.Магнитно-электрический сепараторвключает питатель 1, расположенныйпод ним рабочий орган, имеющий магнитную и электрическую системы, иприемники 2 продуктов разделения. выполнен в виде двух и 4, установленных у 5 с возможностью осення друг относительно ом магнитная система а одной паре дисков 3 виде магнитов 6 с череюсами, размещенных на,1651963 10 20 25 щеточным приспособлением 9. Вал-пружина 10 и перегородка 11 служат длярегулировки напряженности магнитногои электрического полей, Вращение дис-;5ков 3 и 4 осуществляют с помощьюэлектродвигателей 12 и 13, ремня...
Электромагнитный сепаратор
Номер патента: 1651964
Опубликовано: 30.05.1991
Авторы: Жеребцов, Иванов, Кленов, Кравец, Литвиненко, Реуцкий, Сумцов
МПК: B03C 1/02, B03C 1/30
Метки: сепаратор, электромагнитный
...систем 9 и 10 расположены коничес 5 кие направляющие 11 и 12 для разгрузки магнитного продукта. В стенке корпуса 4 под электромагнитными системами 9 и 10 выполнены прорези для вывода магнитного продукта. Направля ющие 6 и 7 расположены на уровне верхнего края электромагнитных систем 9 и 10 соответственно.Для отвода продуктов сепарации предусмотрены конвейеры 13-151 15Устройство работает следующим образом.Исходный сыпучий материал при помощи ленточного конвейера 1 подают на вибросито 2, при помощи которого происходит отделение крупнокусковых йракций материала и включений, находящихся в нем. Под действием сил гра-; витации происходит подача и дальнейшее движение материала в сепараторе 3. В зазоре, образованном корпусом 4 и конусообразным...
Электромагнитный сепаратор
Номер патента: 1651965
Опубликовано: 30.05.1991
МПК: B03C 1/02
Метки: сепаратор, электромагнитный
...поэтому основная часть магнитного потока будет замыкаться в рабочем зазоре между верхним полюсом 3 и торцовыми поверхностями полюсных наконечников 5, т.е. в зонах размещения пружин 7 (см.35 Фиг. 2) . В результате Ферромагнитная масса пружин 7 сильно намагничивается и, таким образом, в локальных объемах внутри рабочего канала создается высокоинтенсивное и высокоградиентное магнитное поле. При этом бла 40 годаря размещению Ферромагнитных масс пружин 7 в сравнительно небольших зазорах между плоской поверхностью верхнего полюса 3 и торцовыми гранями полюсных наконечников 5, доля ра-., 45 бочего магнитного потока в электромагнитной системе существенно возрастает, вследствие чего относительная доля потоков рассеяния уменьшается, что...
Электромагнитный лабораторный сепаратор
Номер патента: 1653840
Опубликовано: 07.06.1991
Авторы: Иотько, Пугачев, Ушаков
МПК: B03C 1/02
Метки: лабораторный, сепаратор, электромагнитный
...изображен сепаратор; на фиг,2 - вид А на фиг.1; на фиг,З - вид Б на фиг,1.Сепаратор состоит из электромагнитной системы 1, сменных верхнего 2 и нижнего 3 полюсных наконечников, рабочие грани которых выполнены под углом 30-60о к горизонтали и имеют нарифления, образованные пересекающимися канавками, оодни из которых расположены под углом 15, а другие - перпендикулярно к направлению потока исходного питания, при этом нарифления верхнего и нижнего наконечников расположены на одной вертикальной линии, проходящей через их вершины; лотка 4 для подачи исходного питания, расположенного параллельно рабочим граням и установленного с возможностью вертикального перемещения с наконечником 3, расходной емкости 5, емкости 6 для смывной воды,...
Магнитный сепаратор
Номер патента: 1715424
Опубликовано: 28.02.1992
Авторы: Дахненко, Довганюк, Клепач, Сандуляк, Яцьков
МПК: B03C 1/02, B03C 1/08, B07B 1/46 ...
...металлургической, сельскохозяйственной, пищевой и др. областях промышленности.Цель изобретения - повышение эффективности извлечения магнитных включений путем выравниванил силовых характеристик магнитного поля по всей площади просеивающей поверхности при енном снижении металлоемком кости,г, 1 изображен си стержней в одо же, при располлоскости и соедина фиг, 3 - тоиг. 4 - сечениейство содержитую поверхностьамагничиванияна стержнях 2, магнитные шунты 4, Стержни 2 выполнены из магнитомягкого материала, а основание 1 установлено с возможностью вибрации.Устройство работает следующим образом.Сепарируемая среда направляется на вибрирующее основание со стержнями 2. В рабочей зоне стержней (не занятых катушками) происходит механическое...
Лабораторный магнитный сепаратор
Номер патента: 1722587
Опубликовано: 30.03.1992
МПК: B03C 1/02
Метки: лабораторный, магнитный, сепаратор
...питания снабжен отражателем 8, который служит для того, чтобы вещество, подлежащее сепарации, не попало в область "А" (фиг,2) сепарационной камеры, Наиболее эффективно разделение вещества происходит, когда область "В" расположена на расстоянии, равном 1/3 длины магнита от его нижнего конца,Изменение расстояния между сепарационной камерой и магнитной системой с помощью подъемного устройства 11 приводит к изменению напряженности и градиента магнитного поля на поверхности сепарационной камеры. При минимальном зазоре между сепарационной камерой и магнитной системой величина магнитного поля и его градиент на поверхности сепарационной камеры принимают максимальные значения, сепаратор извлекает из породы все магнитные вещества вплоть до самых...
Электромагнитный сепаратор
Номер патента: 1722588
Опубликовано: 30.03.1992
МПК: B03C 1/02
Метки: сепаратор, электромагнитный
...концентратором, выполнен решетчатой формы и состоит из ряда ферромагнитных пластин прямоугольной формы, вертикально установленных на нижйем полюсе,Такое техническое решение позволяет создать в рабочем канале дополнительные вертикальные составляющие градиента напряженности магнитного поля, направленные к вершинам зубцов пластин концентратора, что способствует повышению надежности извлечения металлопримесей и понижает вероятность "отрыва" извлеченных металлопримесей под напором потока шликера или какой-либо другой суспензии, что повышает эффективность очистки в целом, При этом трапецеидальная форма зубцов с указанным отношением геометрических параметров позволяет получить наиболее благоприятную топографию магнитного поля в зоне размещения...
Магнитный сепаратор
Номер патента: 1729595
Опубликовано: 30.04.1992
МПК: B03C 1/02
...что дает основание считать предложенное техническое решение соответствующим критерию "существенные отличия".На фиг,1 представлен магнитный сепаратор, общий вид; на фиг.2 - сепаратор с магнитопроводом; на фиг,З - часть камеры магнитного сепаратора в разрезе,Сепаратор (фиг.1) содержит рабочую кольцевую камеру 1, магнитную систему, например, со сверхпроводящей обмоткой 2 (криостат не показан), питател ь 3 для подачи пульпы, патрубок 4 приемника магнитной фракции и патрубок 5 приемника немагнитной фракции, На фиг,1 верхняя и нижняя стенки кольцевой камеры изображены составными из чередующихся магнитных 6 икальное увеличение магнитного поля. Пуль 20 25 30 частиц от внутренней стенки к внешней. По этому целесообразно установить патрубок...

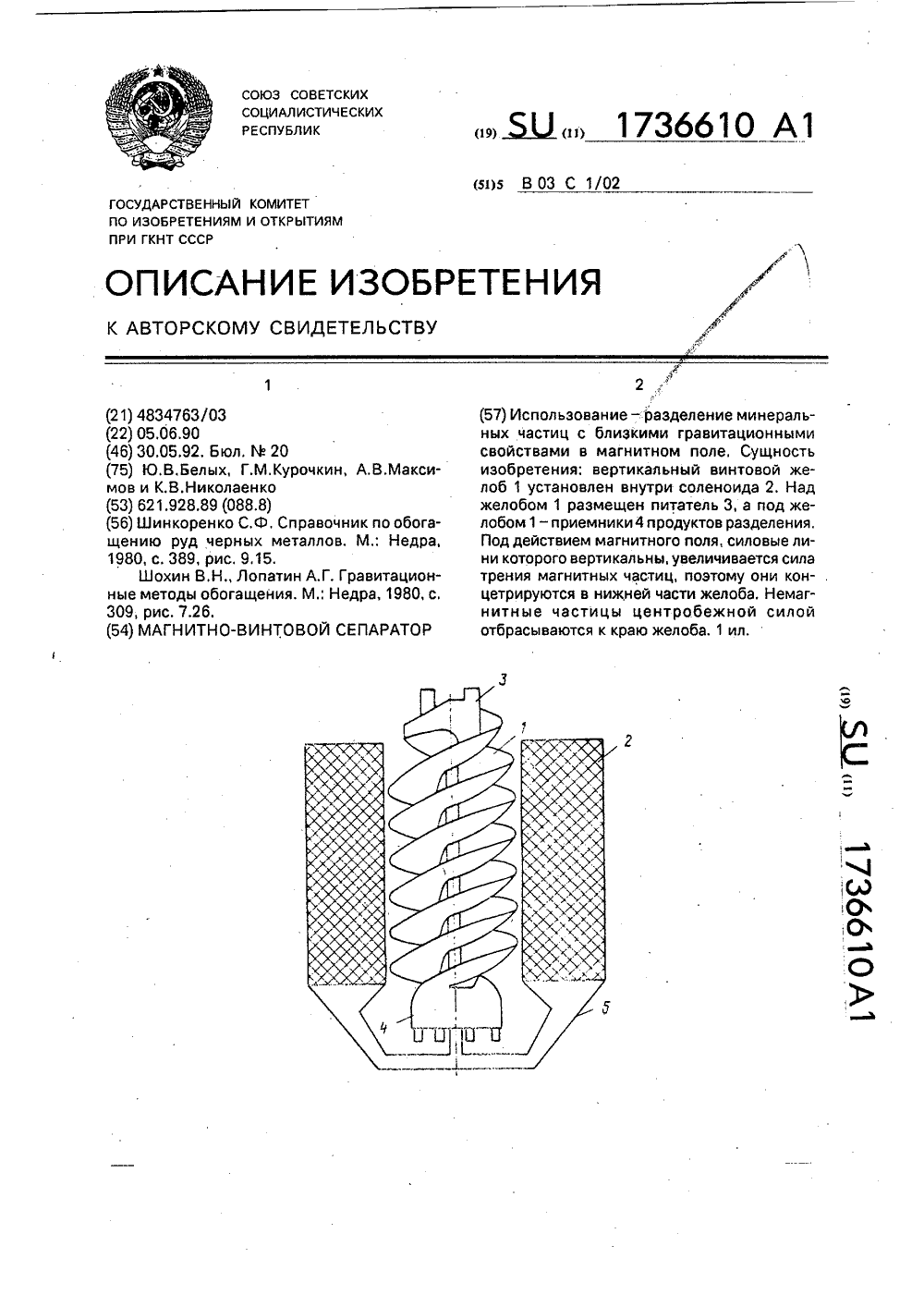

Магнитно-винтовой сепаратор
Номер патента: 1736610
Опубликовано: 30.05.1992
Авторы: Белых, Курочкин, Максимов, Николаенко
МПК: B03C 1/02
Метки: магнитно-винтовой, сепаратор
...системы 2. В верхней части винтового желоба 1 установлен пита- тель 3. Заканчивается винтовой желоб разгрузочным устройством 4. Винтовой желоб 1 и электромагнитная система закреплены на станине 5.Устройство работает следующим образом,Поступающая на обогащение пульпа, подается в питатель 3 и через него распределяется по поверхности винтового желоба 1. Так как винтовой желоб находится в магнитном поле, создаваемом электромагнитной системой 2, вектор магнитной индукции которого совпадает с вектором силы тяжести, то на частицы минералов, обладающие магнитной восприимчивостью,деиствует магнитная и гравитационная силы, совпадающие по направлению, а на не- магнитные частицы действует только сила тяжести. Кроме того, в зоне действия...
Разгрузочное устройство магнитного сепаратора
Номер патента: 1750728
Опубликовано: 30.07.1992
Авторы: Благодатный, Карпунин, Нестеренко
МПК: B03C 1/02
Метки: магнитного, разгрузочное, сепаратора
...между последним и стенкой горловины. 4 ил перемещения посредСтвом болжимная планка 12,С противоположной стороны кожуха 6 и внутри него закреплена эластичная полая манжета 13 с входным ниппелем 14.Половинки кожуха скреплены между собой болтами 15 и гайками 16, а корпус фланцами 2 и 3 крепится к ванне 17 сепаратора,Разгрузочное устройство магнитного сепаратора работает следующим образом,Магнитный продукт поступает из ванны 17 сепаратора в корпус 1, соединенный с ванной 17 фланцами 2 и 3, а затем в горловину 4 и полый рукав 5 (протектор), которь й прижимается с одной стороны балтами 11, с прижимной планкой 12, с другой стороны к протектору 5 прижимается эластичная полая манжета 13, в которую через ниппель 14 под давлением подается...
Магнитный сепаратор
Номер патента: 1755932
Опубликовано: 23.08.1992
Авторы: Бахмуров, Боков, Деревянка, Зоркин, Трушин, Учаев, Чукарев
МПК: B03C 1/02, B03C 1/30
...установленнуюна оси 7, которая закреплена неподвижнона дверке 3, магнитный экран 8, установленный на оси 7 в секторном вырезе магнитнойсистемы 6, сборник 9 в виде блока постоянных магнитов, закрепленный неподвижнона оси 10, установленной в дверке 3, напротив секторного выреза магнитной системы5 7 с возможностью вращения относительнодверки 3 и корпуса 1, рычаг 11, соединенный,.с осью 10 и служащий для ее поворота вдверке 3; упор 12, на который ложится сборник 9, установленный в корпусе 1 и выполненный из ферромагнитного материала.Рабочий орган 4 для придания ему вращательного движения при сепарации материала снабжен лопатками 13,установленными на его конической йоверхности под углом к ее образующей. На цилиндрической...
Магнитный сепаратор
Номер патента: 1763019
Опубликовано: 23.09.1992
Авторы: Благодатный, Михайлов, Старосветский
МПК: B03C 1/02, B03C 1/14
...при включении за счет наведенногоэлектромагнитного поля способствуют налипанию ферромагнитных частиц внутри камеры 1, образуя пробки. Электромагниты 3,13 при включении способствуют удержанию ферромагнитных частиц, находящихся внутри камеры 1. Время включенного состояния этих электромагнитов определяется таким, чтобы получить надежные пробки и устойчивую остановку ферромагнитных частиц внутри камеры 1, Время включенного состояния этих электромагнитов определяется таким, чтобы пробка у электромагнита 2 под действием силы тяжести и напора пульпы сместилась вниз до электромагнита 3 (первой секции промывки), порция ферромагнитных частиц, задержанная у электромагнита 3 - до электромагнита 13 следующей секции промывки и т.д., а...
Магнитный сепаратор
Номер патента: 1763020
Опубликовано: 23.09.1992
Авторы: Бобылев, Кальвасинский
МПК: B03C 1/02
...слива, преградить путь движения магнитных частиц в слив и формировать магнитные флокулы постепенно по мере прохождении продукта от зоны слабого магнитного поля к более сильному, тем самым исключить механический захват немагнитных частиц в магнитные флокулы.Применение спирали для транспортирования продуктов разделения известно 3, Однако в совокупности с вышеуказанными признаками предлагаемое техническое решение позволяет достичь положительный эффект - снизить потери магнитной фракции за счет предотвращения накапливания и постоянного удаления с верхнего края корпуса(сливной кромки) отдельных мелких частиц, случайно вынесенных восходящим потоком и осевших под воздействием магнитного поля у сливной кромки.Это позволяет сделать вывод о том,...
Электродинамический сепаратор
Номер патента: 1764699
Опубликовано: 30.09.1992
Авторы: Благодатный, Шатуновский
МПК: B03C 1/02
Метки: сепаратор, электродинамический
...частицами и уменьшается работа по перемещению частиц, Извлеченные частицы попадают в приемник 5.Формула изобретенияЭлектродинамический сепаратор поавт. св. М 956012, о т л и ч а ю щ и й с я тем,что, с целью повышения эффективности сепарации, он снабжен эксцентриком, закрепленным на ролике. втор рабо 4 .Ф :0 Ю с 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Днепропетровский филиал Госудавенного проектно-конструкторского интута "Гипромашуглеобогащение"(56) Авторское свидетельство СССР И956012, кл. В 03 С 1/02, 1982,Изобретение относится к обогащению полезных ископаемых и может быть использовано для разделения и классификации металлов по электропроводности.Известен электродинамический сепаратор, содержащий...
Магнитный сепаратор
Номер патента: 1793971
Опубликовано: 07.02.1993
Авторы: Зайцев, Кабаченко, Кравченко
МПК: B03C 1/02
...ряда к другому и большей амплитуды перемагничивания прядей магнитных флокулвследствие интенсивного высвобождениянемагнитных частиц из флокул,5 Выполнение шага между рядами магнитов менее 0,6 ширины блока постоянныхмагнитов снижает массовую долю железа вхвостах, т.к, глубина поля недостаточна дляудержания магнитных прядей на поверхно 10 сти барабана,При выполнении шага более 0,8 величина магнитного поля велика, что ведет к механическому захвату немагнитной фракциимагнитным продуктом,18 Выполнение смещения геометрическихосей менее 0,1 снижает качество магнитного продукта из-за амплитуды движения магнитных прядей, которой недостаточно дляполного высвобождения магнитных частиц.20 Выполнение смещения более 0,2 длиныблока повышает потери...
Способ сепарации примесей и устройство для его осуществления
Номер патента: 1799628
Опубликовано: 07.03.1993
Авторы: Борискин, Кингисепп, Рязанцев, Рязанцева
МПК: B03C 1/02
...создан- його током в трубе 1.Магнитная индукция поля, созданного током внутри оболочки цилиндрической трубы, определяется выражением (см. МатвеевА,Н,с. 254)отрубы,1 г2 шгде г- радиальное расстояние точки, в которой определяется индукция, от оси трубы;г - внутренний радиус трубы;г 2 - внешний радиус трубы;- сила тока, текущего по трубе,Вне трубы магнитная индукция1и" 2 лтВнутри трубы магнитная индукция в соответствии с законом полного тока равнанулю,Произведя математическое преобразо вание, получимв стенке трубы г 1г 5 г 2;4)з 42 1 2с(В )вне трубы г гггцгаб(Вг) = - и2 дг гзво внутреннем канале трубы Огг 1;дгабг (Вг) О20Зависимость угад(В ) от радиуса г изображена на графике (фиг, 3).Таким образом, если диамагнитная мо лекула метана...
