B01L — Оборудование общего назначения для химических или физических лабораторий

Номер патента: 1033183

Опубликовано: 07.08.1983

Автор: Неволин

МПК: B01L 9/00

Метки: штатив

...в виде секторов, снабженные гребенками и съемными подвесками с ото" гнутыми кромками, а по второму варианту, при закреплении образцов различной Форью, отогнутые кромки подвесок выполнены в виде захватов и эаплечиков 1.Несмотря на универсальиость, штатив имеет относительную сложность конструкции.Известен также. штатив лабораторный, включающий основание со стойкой, установленную на ней мутфу и закрепленную свободным концом в муфте поперечную штангу с захватом, элементами поворота и Фиксации 2 1.;Недостатком данного штатива является отсутствие вращения у.поперечной штанги и последующей ее фикса ции в любом угловом положении. Цель изобретения - упрощение конструкции штатива и удобство работы со штативом при размещении захвата под...

Номер патента: 1039551

Опубликовано: 07.09.1983

Автор: Фетисов

МПК: B01L 1/04

Метки: вытяжной, шкаф

...подсоса воздуха, что повлияет на улучшение условий работы.Цель изобретения - улучшение условий работы в лаборатории путем регулирования подсоса воздуха.Поставленная цель достигается тем,45что в шкафу, содержащем корпус со шторкой, размещенный над шторкой приточныйвоздуховод и вытяжной воздуховод, образованный перегородкой с задней стенкой корпуса, шторка шкафа выполненадвойной и ее внутренняя полость соединена с приточным воздуховодом, вбоковых стенках корпуса сделан вырез,в котором размещены боковые сторонышторки, установленной с воэможностьюперемещения в вертикальной плоскости 55и перекрытия приточного воэдуховодаа шкаф дополнительно снабжен боковым приточным воздуховодом, подсоединенным к вырезам. На фиг. 1 схематически...

Номер патента: 1039552

Опубликовано: 07.09.1983

Авторы: Бежанов, Школьник

МПК: B01L 3/02

Метки: автоматическая, бюретка-дозатор

...направлении зубчатой муфтой- гайкой с коромыслом, соединенным с распределительным краном, и зубчатыми полумуфтами, закрепленными на ведущих шестерняхПредлагаемая конструкция привода позволяет повысить скорость" заполнения, оставляя неизменной скорость дозирования т.е,(3)эап, йод.гдесза и.следовательно, иТ С ТВ результате чего достигается повышение производительности дозирования.На чертеже приведена блок-схема автоматической бюретки-доэатора.Бюретка-дозатор состоит из привода, включающего двигатель 1, муфту 2, зуб" чатую передачу прямого 3 и обратного 4 хода с зубчатыми полумуфтами 5 и 6, винт-осв 7, зубчатую муфту-гайку 8, коромысло 9, коническую передачу 10, пару винт-гайка 11 и 12, а также дозирующий блок 13, распределительный...

Номер патента: 1060221

Опубликовано: 15.12.1983

Авторы: Бежанов, Школьник

МПК: B01L 3/02

Метки: автоматическая, бюретка-дозатор

...в видеколпачка, в днище которого закреплена мембрана, указатель расхода титранта и программно-задающее устройство, колпачок мембранного клапанавыполнен в виде трехгранной призмы,установленной с возможностью скольжения по внутренней поверхности корпуса запорно-распределительногоустройства.Такое конструктивное решениеобеспечивает строго соосное перемещение в .вертикальном направленииподвижных колпачков с мембранаьиотносительно направляющих втулок,а зазоры Л, и а принимают постоянные значения, что приводит к надежности перекрытия мембранамиторцов направляющих втулок, способствует повышению точности дозирования и надежности работы автоматической бюретки-доэатора,На фиг 1 приведена блок-схемаавтоматической бюретки-доэатора,на фиг. 2 -...

Номер патента: 1071211

Опубликовано: 30.01.1984

Автор: Юкка

МПК: B01L 3/02

Метки: объемом, пипетка, регулируемым

...вокруг штока 8 поршня. У верхнего конца корпуса 1 пипетки посредством тарировочной гайки 12 закреплена направляющая втулка 13, причем верхний конец второй пружины 9 установлен на нижней поверхности втулки 13. пояска 10, когда шток 8 и поршень 4 находятся в верхних положениях, в силу чего верхняя стопорная втулка 14 определяет верхнее положение поршня 4. Для того, чтобы верхняя стопорная втулка 14 не могла поворачиваться с внутренней стороны корпуса 1 пипетки, внешняя окружность втулки 14 снабжена вертикальной канавкой 16, в которую заходит вертикальный. выступ или клин 17корпуса 1 пипетки, Устройство канавка - клин может быть выполнено и наоборот, т.е. канавка 16 может располагаться вкорпусе 1, а клин 17соответственно в верхней...

Номер патента: 1075950

Опубликовано: 23.02.1984

Авторы: Осмо, Юкка

МПК: B01L 3/02

Метки: пипетка

...механизму на Фиг,4зубчатое колесо с обгонной муфтой 1на фиг.5-7 - варианты выполнениядоэирующего механизма с ограничи"телями поворота,Пипетка четырехканального типасодержит корпус, выполненный ввидерамки 1, общую приводную втулку 2, расположенную в корпусе, закрепленные в нижней части корпусацилиндры 3 с рабочими коническимиповерхностями 4, на которых насажены сменные наконечники 5, поршни б, одни концы которых закреплены в приводной втулке 2, а другиевходят в цилиндры, полую рукоятку 7,установленную на корпусе на резьбе шток 8, размещенный по осикорпуса и рукоятки, приводной элемент 9 с зубчатой рейкой 10, входящей в зацепление посредствомустановленного на оси 11 зубчатого колеса 12 с другой зубчатой рейкой 13, выполненной...

Номер патента: 1084068

Опубликовано: 07.04.1984

Автор: Леонович

МПК: B01L 3/10

Метки: аппарат, лабораторный, промывки, ртути

...колонки 1, и два сосуда 8 для промывного раствора с закрепленными на верхних и нижних ихчастях патрубками 9 и 10, верхние 9из которых соединены гибким шлангом 11 между собой, а нижние 10 - сверхней и нижней частями колонки 1.Аппарат снабжен переключателями 12потока промывного раствора, установленными на шлангах 13 между колонкой 1 и нижними патрубками 10 сосудов 8 для промывного раствора.Переключатель 12 направления потока состоит из двух взаимношлифован- .ных частей 14 круглой формы. Он име 25ет три шлифа по окружности: один горизонтальньм 15, и два расположенныхпод углом к нему 16. Шлиф 16, расположенный к центру, имеет отверстие 17под крепление через болт 18 гайки 19с контргайкой 20. Шлиф, расположенный по периферии круга,...

Номер патента: 1088650

Опубликовано: 23.04.1984

Автор: Юкка

МПК: B01L 3/02

Метки: многодозовая, пипетка

...вверх, когда буртик 15 находит размещенный на рукоятке 16 стопор 17. В нижнем торце 18 основного поршня 2 имеется отверстие 19, предназначенное для прохода воздуха в камеру 9.Кроме этого, нижний торец 18 основного поршня 2 образует корпус клапана 20, расположенного внутри гланного поршня 2. Пружина 21, расКлапан, представленный на Фиг.7, работает следующим образом.Когда дозирующий поршень 10 поднимается вверх, буртик 30, выполненный на нем, поднимает уплотнение 11, несколько отводя его от сопряженной поверхности 31. Когда дози-. рующий поршень 10 движется вниз, пружина 12 прижимает уплотнение 11 к сопряженной поверхности 31, закрывая тем самым порневую камеру 9.Пипетка работает следующим образом.Когда кнопка 13 прижимается вниз к нижней...

Номер патента: 1088789

Опубликовано: 30.04.1984

Авторы: Рудин, Рябцева

МПК: B01L 3/02

Метки: пипетка

...давления к цилиндру,отборно-выливная трубка выполненаобъемом меньшиМ объема участка градуированного цилиндра, заключенногомежду верхним делением и местом присоединения трубки для изменения давления.При этом каждое деление градуированного цилиндра соответствует объемуотборно-выливной трубки, заключенному между концом и соответствующимделением.Свободный конец отборно-выливнойтрубки снабжен носиком.На чертеже изображена предложенная пипетка, общий вид.Пипетка содержит измерительнуючасть, представляющую собой стеклянную трУбку 1 с делениями в среднейчасти, которые служат для измеренияобъема отобранной жидкости. К нижнему концу трубки с делениями присоединена П-образная отборно-выливнаятрубка, которая при использовании пи"летки...

Номер патента: 1099835

Опубликовано: 23.06.1984

Автор: Юкка

МПК: B01L 1/02

Метки: пипетка

...подпружиненным упором для взаимодействияс канавкой втулки.Кроме того, в корпусе выполненоокно со шкалой, а на стопорной втулке - контрольная метка,На фиг. 1 показана пипетка, видсбоку; на фиг. 2 - то же, продольноесечение; на фиг. 3 - сечение А-А нафиг. 2; на фиг. 4 - сечение Б-Бна фиг. 2; на фиг. 5 - стопорная50втулка при наличии нескольких канавок, поперечное сечение,Пипетка содержит цилицлрическийкорпус 1 с накоцечциком 2, поршень3, спиральную пружину 4, уплотнитель ное кольцо 5 с кольцевым диском б,На верхнем конце штока 7 поршня 3закреплена цожц гцая цоцц 8, Вокруг 15 2штока 7 поршня 3 установлена вторая пружица 9, которая упирается ца кольЪцеобразцый поясок 10. В верхней части корпуса по его оси смонтирована направляющая...

Номер патента: 1101296

Опубликовано: 07.07.1984

Авторы: Алябина, Боровиков, Гершановский, Гинзбург, Зелинский

МПК: B01L 7/00

Метки: колонка, лабораторная, ректификационная

...воронки, Однако общая .величина свободного сечения отверстий составляет не более50 свободного сечения слоя насадки 40и к тому же флегма, частично илиполностью стекающая через эти отверстия, создает дополнительное гидравлическое сопротивление восходящемупотоку пара за счет сил поверхностного натяжения, что не позволяет45достичь оптимальной пропускной способности и производительности колонки.Цель изобретения - повышение пропускной способности и производительности путем разделения восходящего потока пара и стекающей ФлегМЯеУкаэанная цель достигается тем,что лабораторная ректификационная 55колонка, содержащая вертикальный цилиндрический корпус, опорную перфорированную воронку, расположенную внижней части корпуса, тубус,...

Номер патента: 1110483

Опубликовано: 30.08.1984

Авторы: Березкин, Буданцева, Луньков, Рыбальченко

МПК: B01L 3/10

Метки: газовойпарогазовой, жидкой, разделения, смеси, фаз

...устройства ный гидрозатвором 6,является наличие большого свободного вентилем 8 для сливаобъема над поверхностью жидкости,35 рубок 9 с регулируечто требует длительного времени Устройство работадля его заполнения осушенной газовойсмесью и, соответственно, для уста- Поток газовой илиновления на выходе из склянки ста- смеси, содержащей ча40бильной концентрации газовой смеси. поступает через подвПрактически необходимо осуществить 3 в каплеулавлива20-ти кратный обмен газа с тем, что- При этом капли жидкобы полностью вытеснить исходный гавот смеси .за счет умеиз свободногэ объема сосуда. и направления ее пот45Отрицательное влияние на стабиль- нои тРУбке 5 стекаютность состава газовой смеси оказы- Осушенная смесь выховает промывочная...

Номер патента: 1111816

Опубликовано: 07.09.1984

Автор: Кубайчук

МПК: B01L 9/00

Метки: зажим, кубайчука

...трубки в строго определенном месте рабочей части зажима, что приводит к заметным погрешностям при доэировании жидкостей 20или титровании из-эа частых смещенийзажима вдоль трубки или перекосов зажимаемой трубки, Во избежание этогонеобходима частая корректировка положения зажима. 25Цель изобретения - увеличение надежности и фиксации в строго определенной части зажимаемой трубки.ьПоставленная цель достигается,тем, что в зажиме, выполненном в 30виде спиральной пружины с двумя плечами, каждое иэ которых снабженоопорной площадкой, оба плеча выпал- ф1иены с П-образными изгибами, причемодно иэ них выполнено двойным с прорезью, другое установлено в прорези,а зажим снабжен установленной надвойном изгибе прижимной площадкой сфиксирующими...

Номер патента: 1133513

Опубликовано: 07.01.1985

Авторы: Романова, Сирина, Соколюк, Томаш

МПК: B01L 7/02, G01N 21/75

Метки: исследования, кинетики, реакций, химических

...10, размещенные между верхним и нижним торцамикорпуса 1. Внутри корпуса устанавливаются с возможностью введения начасть длины и последующего извлечениясменные емкости 11, для реагентов,диаметр которых больше диаметра отверстий 6 н меньше диаметра отвер- н3 11Ьстий 4. Сменных емкостеи для реагентов может быть установлено по числу отверстий 4, либо меньше, в зависимости от количества сливаемых растворов реагентов.Снаружи корпуса 1 на его верхнем торце в непосредственной близости от отверстий 4 расположены фиксаторы 12 сменных емкостей для реагентов. Выполнение этих фиксаторов может быть различным, например в виде откидного крючка либо поворотной планки и т.п. Они обеспечивают удерживание сменной емкости 11 внутри корпуса 1 в...

Номер патента: 1134235

Опубликовано: 15.01.1985

Авторы: Костерев, Максимов

МПК: B01L 1/02, B25J 21/02

Метки: бокс, предметов

...например ЗО в виде стальных колец. В верхней части фпанцев 22 и 23 размещены ответные части зацепов 14, выполненные, например, в виде проушин 30 и 31, в которые входят зацепы 14, а в нижней части фпанцев 22 и 23 имеются уступы 32 и 33, за которые зацепляется фиксатор защелки 15 при установке и закреплении форкамеры4 на стенке бокса .1 любым из флан р цев 22 или 23. Перпендикулярно к наружной поверхности фланцев 22 и 23 в нижней их части размещены ответные самоуплотняющиеся штуцеры 34-41, соединенные между собой и с внутренними полостями уплотнений 27 и ф 26 и форкамеры 4, согласно схеме (фиг. 6) при .помощи трубопроводов 42 (фиг. 4) и каналов (не показаны) в корпусе фланцев 22 и 23. 5 О На трубопроводе 5, соединяющем...

Номер патента: 1151195

Опубликовано: 15.04.1985

Автор: Сеппо

МПК: B01L 3/02

Метки: пипетка

...относительно цилиндра кольцевьм уплотнением 6, его можно отжать вниз, преодолевая усилие спиральной пружины, при помощи основной кнопки 7 и дополнительной - 8. Стержни 9 и 1 О соответственно кнопок 7 и 8 расположены один внутри другого с возможностью осевого перемещения относительно друг друга. Снабженный наружной резьбой стержень 10 кнопки 8 имеет резьбовые кольца 1 1 и 12, между которыми так расположено стопорное кольцо, что можно зафиксировать эти кольца на стержне 10 кнопки 8 в любом положении. В соответствии с этим на нижнем конце стержня 9 внутренней кнопки 7 размещены два кольца 13 и 14, которые можно зафиксировать посредством установленного между ними элементами.Касающееся нижней части крьшки 3 кольцо 11 определяет высоту подъема...

Номер патента: 1152652

Опубликовано: 30.04.1985

Авторы: Богоявленский, Быстров, Фесик, Шаповалов

МПК: B01L 1/00

Метки: вытяжной, шкаф

...сама создает кромку внижней части проема.Наиболее близким к изобретениюявляется вытяжной шкаф, включающийоснование, ограждение с проемом,неподвижные выпуклые обтекатели,закрепленные по периметру проема 2 .Однако известный шкаф имеет малуюнадежность вытяжки за счет возможности проскока по контуру проема.Цель изобретения - повышение надежности вытяжки за счет уменьшенияпроскока газов по контуру проема. 4 ОПоставленная цель достигаетсятем, что вытяжной шкаф, включающийоснование, ограждение с проемом,неподвижные выпуклые обтекатели,закрепленные по периметру проема 45снабжен закрепленным на неподвижномобтекателе дополнительным обтекатеолем, установленным под углом 85-90к кромке проема с образованиеммежду обтекателями проходного...

Номер патента: 1159627

Опубликовано: 07.06.1985

Автор: Кравченко

МПК: B01L 9/00

Метки: зажим, лабораторный

...стороны У-образного паза 13.Недостатком устройства являетсянедостаточная область применения,так как устройство .не позволяетзакреплять, например, короткие (посравнению с длиной корпуса) детали, имеющие буртик.Целью изобретения является расширение области применения зажима,Поставленная цель достигаетсятем, что боковые стенки корпуса,расположенные по обе стороны У-образного паза и выполнены с допол нительными пазами, расположенными перпендикулярно канавкам-фиксаторам.На фиг. 1 - 3 изображен зажимлабораторный. 1159627 фиг оставитель Н. Лебедеваехред С.йовжий Корректор И. Пожо Редактор А, Сабо 41 Под твенного комитета СССР бретений и открытий -35, Раушская наб.,о"Пат аказ 3626/7 Тираж ВНИИПИ Госуда по делам и 113035, Москва, Зажим содержит...

Номер патента: 1161179

Опубликовано: 15.06.1985

Авторы: Бараболя, Райцын, Янцева

МПК: B01L 3/02

Метки: автомат, пипеток, сбора

...17, при этомиз вибробункера 23 по лотку 22 поштучно подаются резиновые колпачки24 в пазы эластичных вставок 8 диска 1, а корпуса пипеток 21 также поштучно из бункера 20 захватываются пазами 18 механизма ориентировки 17 и переносятся на промежуточный барабан 15, одновременно переходя из горизонтального положения в вертикальное и удерживаясь от выпадания экраном 19. Затем корпуса пипеток 21 транспортируются промежуточным барабаном 15 и подаются в пазы эластичных пластин 6, центрируясь фасками 7 нижним торцом соосно колпачкам 24. Вращение дисков 1 и 2 барабана и диска 10 происходит синхронно и обеспечивает соосность их сооответствующих пазов и отверстий, Диск 1 О транспортирует и направляет толкатели 12 при их...

Номер патента: 1165224

Опубликовано: 30.06.1985

Авторы: Аарре, Микаел, Эркки, Юкка

МПК: B01L 3/02

Метки: пипетка

...которого опирается гильза 13 своей верхней поверхностью. При этом гильза 13 вместе с кольцевым фланцем 14 определяет верхнее положение поршня 3. Внутри корпуса 1 пипетки предусмотрены продольные направляющие 15, а гильза 13 имеет углубления 16, соответствующие направляющим 15, в результате чего направляющие 15 и углубления 16 предотвращают вращение гильзы 13 относительно корпуса пипетки, допуская осевое скольжение гильзы 13 внутри корпуса 1 (фиг. 1 и 4).На верхнем конце вала 1 1 имеется калибровочная резьба 17. Диаметр и шаг калибровочной резьбы 17 может быть как у регулировочкой резьбы (в нижней части вала) или отличаться. При помощи калибровочной резьбы 17 калибрующая гильза 18 крепится во 1 О круг вала 11. Кнопкой 12 при помощи...

Номер патента: 1174080

Опубликовано: 23.08.1985

Авторы: Галинский, Куланин, Любавский

МПК: B01L 9/04

Метки: бутылок, зажим, закрепления

...упомянутого корпуса производится винтом 16.К тому же в нижней опоре выполненыС образные отверстия 17 с контуром,повторяющим форму контура боковой поверхности гемосорбционной колонки вместе фиксации. Зажим предусматривает фиксацию двух типов колонок, стандартного флакона 18 многоразовогопользования и колонки 19 одноразовогопользования.При необходимости закрепления ге мосорбционной колонки на основе стандартного флакона 18 ( фиг.3) производят следующие работы. Устанавливают верхнюю опору 4 перпендикулярно основанию передней панели гемосорбционного аппарата, приэтом дно флакона 18 устанавливают вверхнюю опору, а горлышко флакона -в предварИтельно опущенный кронштейн9, Под действием вертикального усилия пружины кронштейн 9 поджимаетфлакон к...

Номер патента: 1186244

Опубликовано: 23.10.1985

Авторы: Кушулун, Яцынин, Яцынина

МПК: B01L 3/02

Метки: всасывающее, пипеток

...ускорение сливаиз пипетки.На чертеже изображено всасывающее устройство для пипетки.Устройство содержит клапаннуюкоробку 1, резиновую грушу 2,мундштук 3 пипетки с уплотнителем 4.Внутри клапанной коробки, снабженной 20мембраной 5, выполнены первый 6. и второй 7 каналы, сообщающие по. -лость груши с мундштуком пипеткии третий канал 8, сообщающий полостьгруши с атмосферой, В первом канале 25установлен обратный клапан 9, во втором и третьем каналах - клапаны 10 и 11с пружинами 12 и 13. Соединение резиновой груши с клапанной коробкойосуществляется с помощью хомутика 14.Всасывающее устройство работаетследующим образом.Сжимают резиновую грушу 2, приэтом через обратный клапан 9 воздухвыходит через пипетку (воздух иземкости можно выпустить через...

Номер патента: 1187871

Опубликовано: 30.10.1985

Авторы: Зиновьев, Маркус, Момот, Рыков, Удовенко

МПК: B01L 9/00, G01N 23/00

Метки: объекта, ориентации, пространстве

....типа ласточкин хвост, в которых расположен несущий корпус 3. На фланце 1 диаметрально противоположно закреплены два конусообразных выступа 4, контактирующие с кольцом 2, и две стойки 5 и.6, расположенные со смещением на 90 относительно выступов 4. В стойке 5 установлен винт 7, а в стойке 6 - подпружиненный толкатель 8, контактирующие с несущим корпусом 3 посредством шариков 9. На кольце 2 закреплены стойки 10 и 11, в которых установлены винт 12 и подпружиненный толкатель 13, контактирующие с несущим корпусом 3 посредством шариков 14, На внутренней поверхности корпуса 3 выполнены радиальные пазы 15, в которых расположены штифты 16, запрессованные в стакане 17. На внешней поверхности несущего корпуса 3 на резьбе установлена гайка...

Номер патента: 1204254

Опубликовано: 15.01.1986

Авторы: Кашкавал, Могоряну

МПК: B01L 3/02

Метки: измерительная, микропипетка

...с несколькими жидкостями возникает необходимость промывки градуированной трубки 13. Дляэтого предыдущую жидкость полностьювытесняют из бюретки, последнюю погружают в дистиллированную воду, осуществляя серию нажатий на эластичнуюкамеру 6. При этом дистиллированная 5 10 15 20 25 30 35 40 вода, с большой скорости проходящая через бюретку, надежно промывает ее. Часть жидкости выплескивается в камере 10. Крьппка 12 отражает жидкость и тем самым предупреждает ее попадание в цилиндр 1, что привело бы к разведению вакуумной смазки и разгерметизации винтовой пары. При любом положении микропипетки воронка 11 предупреждает попадание жидкости из емкости 10 в цилиндр 1. За количеством собравшейся жидкости наблюдают через прозрачные стенки емкости...

Номер патента: 1205751

Опубликовано: 15.01.1986

Автор: Осмо

МПК: B01L 3/02

Метки: пипетка

...на поверхнбсти внешнего поршневогоштока 9 выполнены направляюпще канавки 17, соответствующие направляющимручки 2..Пипетка работает следующим образом.При капании с помощью пипеткиголовку 11, находящуюся в верхней части внешнего штока 9 поршня 4, нажимают и она передает движение черезшток 9 поршня 4 и регулировочныйузел 12, расположенный в нем, на поршень 4 с помощью средней части флан;ца 13. При наполнении наконечника 3пипетки головку 11 отжимают на рас 25 30 35 40 45 50 55 стояние ц до его нижнего положения.Затем, пока наконечник 3 пипетки находится в жидкости, поршень 4 можетбыть поднят на расстояние ц в еговерхнее положение. Когда наконечник4 пипетки сливается, головка 10 внут.реннего штока 8 поршня 4 нажимается,в результате чего...

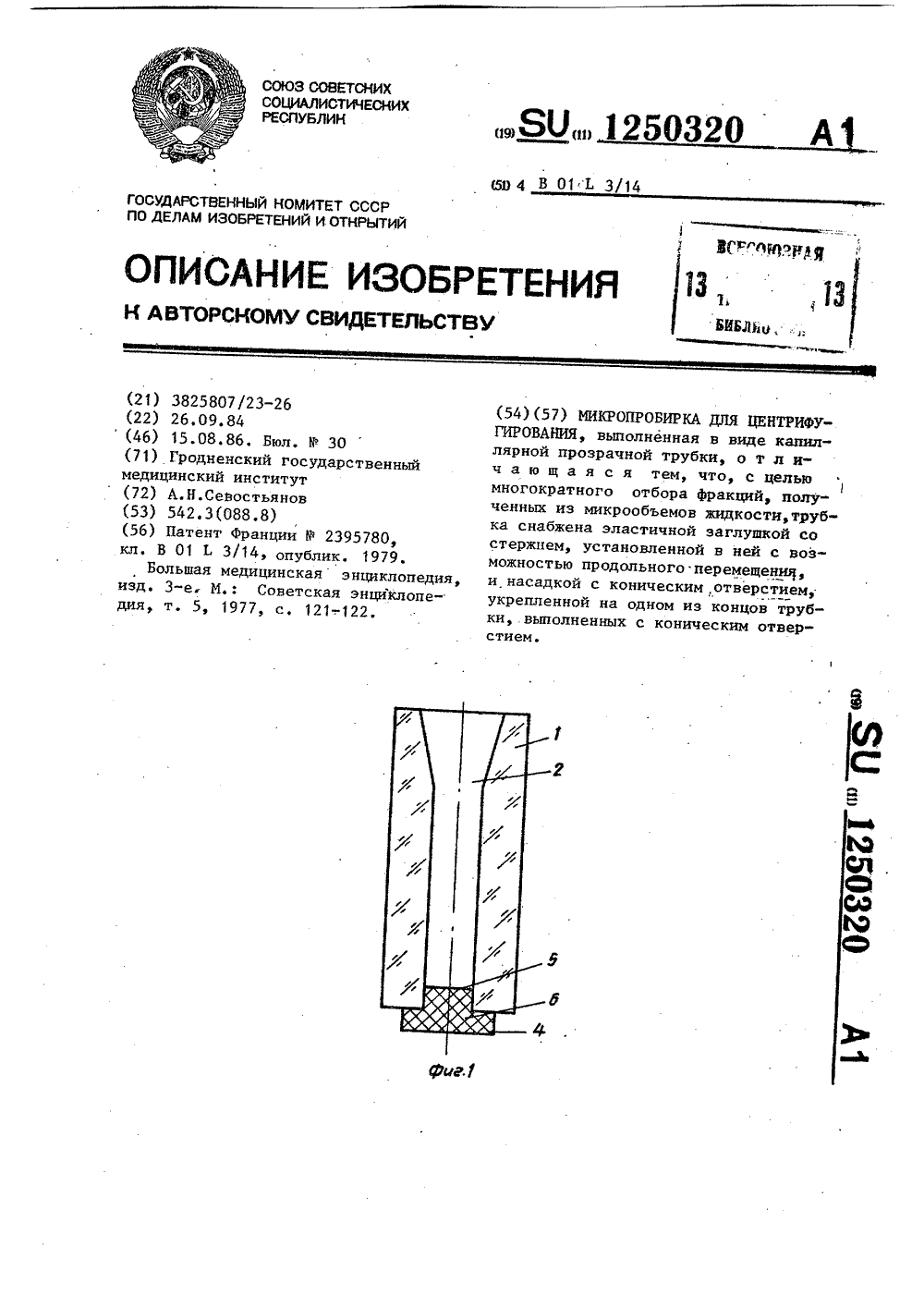

Номер патента: 1250320

Опубликовано: 15.08.1986

Автор: Севостьянов

МПК: B01L 3/14

Метки: микропробирка, центрифугирования

...полностьювошел в канал трубки 1, а эластичное основание 5 плотно прилегалок торцовой части стенок трубки 1. 40Микропробирка вкладывается в фиксирующую насадку и центрифугируется.После центрифугирования микропробирка вынимается из фиксирующей насадки и кончик обычной микропипетки 45вводится в коническое отверстие 2трубки 1. Под визуальным контролемжидкость из канала трубки 1 вытесняется с помощью эластичного основания 5 заглушки 4 и стержня 7 в мик 50ропипетку до требующейся отметки.При необходимости отбор фракцийповторяется многократно.При проведении дозирования с помощью автоматической микропипеткиперед забором фракции на свободный55 конец трубки 1 одевается насадка 3 трубки 1. Затем дозируемая фракция жидкости из канала трубки 1...

Номер патента: 1269827

Опубликовано: 15.11.1986

Автор: Газиян

МПК: B01L 9/00, G12B 9/10

Метки: штатив

...16 с полумуфтами 17 и стопорными винтами 1.8 и установленных вполумуфтах 17 захватов, каждый изкоторых содержит штырь 19 с пружинным зажимом (типа "Крокодил" ) 20 наодном иэ его концов для взаимодействия с исследуемым объектом 21.Перед 50проведением исследования объекта 21,освободив винты 18, перемещают штыри19 в положение, удобное для взаимодействия зажимов 20 с объектом 21,закрепляют последний с помощью зажимов 20 и фиксируют штыри 19 в рабочемположении с помощью винтов 18Затем,последовательно освобождая винты 4,6, 9 и гайки 11 и 13, проводят перемещение муфты 5 и составных частей 7 и 8 телескопической штанги, а также относительный поворот стойки 3, частей 7 и 8 телескопической штанги и дополнительных штанг таким образом, чтобы...

Номер патента: 1271562

Опубликовано: 23.11.1986

Авторы: Ванханен, Пивнева

МПК: B01D 53/18, B01L 5/00

Метки: абсорбер, газоанализатора

...н которых применяется поглощение газа жидкостью,Цель изобретения - повышение достоверности и сокращение времени анализа.На Фиг,1 изображен абсорбер газо- анализатора, общий вид, на Фиг 2 - вариант подсоединения трубки подвода анализируемого газа и выводной трубки. Абсорбер газоанализатора состоит из корпуса. 1, разделенного перегородкой 2 на верхнюю 3 и нижнюю 4 камеры, соединенные междУ собой трубкой 5. Нижняя камера 4 через трубку 6 соединена с измерительной бюреткой (не показано). В нижнюю камеру 4 введена трубка 7 подвода анализируемого газа. Корпус 1 заполняется поглотительным раствором 8 через отвод 9. ФАбсорбер работает следующим образом.Через отвод 9 в корпус 1 наливается поглотительный раствор 8, который через трубку 5 заполняет...

Номер патента: 1279663

Опубликовано: 30.12.1986

Автор: Беклемишев

МПК: B01L 3/02

Метки: дозирования, жидкости, пипетка

...и 7 на пьезоэлементе, контакты 8 и 7 на пьезоэлементе 2 являются частью нанесенных контактов 9 на внутренней и внешней поверхности цилиндра. Контакт 8 йри свинчивании приводится в жесткое соприкосновение с контактом 10 на блоке 3 управления, который представлен прижимным кольцом, Патрубок пьезокерамического цилиндра снабжен съемным гидрофобным наконечником 11.Пипетка работает следующим образом.Напряжение от блока 3 управления через контакты 8 и 7 подается на пьезоэлемент 2. В результате обратного .пьезоэффекта происходит изменение размера пьезоэлемента 2 на величину, пропорциональную напряжению. Из зазора 5 вытесняется некоторый объем воздуха. Затем гидрофобный наконечник 11 погружается в жидкость и прекращается подача напряжения. С...

Номер патента: 1289544

Опубликовано: 15.02.1987

Автор: Зорин

МПК: B01L 7/00, G05D 23/275

Метки: термостат

...6,Сама же полость образована концентрично расположенными втулками 11 и 12, одна из которых закреплена на стакане 8, а другая - на поплавке 7.Крышка 2 и поплавок 7 выполнены со сквозными отверстиями для введения внутрь стакана 8 термостатируемого объекта 13, который может находиться в корпусе 14 с малотеплопроводной верхней частью. Корпус 14 также может быть частично заполнен высокотеплопроводным наполнителем 15 для улучшения теплового контакта. В термостате термостатируемый объект 13 закрепляется неподвижно.Термостат работает следующим образом.В выключенном состоянии весь наполнитель 6 в сосуде 1 находится в жидком состоянии. Поплавок 7 неподвижен.После включения термобатареи 3 на стакане 8 образуется слой твердой фазы...
