Номер патента: 1806320

Опубликовано: 30.03.1993

Авторы: Афаунов, Балкаров, Буздов, Гоов

МПК: C21D 9/40, F27B 3/08

Метки: камерная, электропечь

...отверстия в задней спинке 5 наружу. Здесь на 5 концах троссов укреплены грузы 21, служащие для обеспечения постоянного натяжения троссов в процессе работы печи.Печь работает следующим образом.Включаются нагреватели 11, размещен ные на стенках 3 и 6 печи, От двигателя 15 через механизм 16 и оси 12 ролики 14 приводятся во вращение. Когда печь выходит на режим посредством механизма 19 дверца 18 отодвигается в сторону и в стенке 4 от крывается дверной проем 17. С помощью загрузочного механизма диск 8 диаметром 1000-1500 мм и толщиной 5-15 мм - через проем 7 устанавливается на ролики 14 между троссами 20 и начинает вращаться. После 20 этого дверца 18 закрывается. По истечении времени, необходимого для нагрева иэде-. лия, дверца 1 С вновь...

Номер патента: 1802066

Опубликовано: 15.03.1993

Авторы: Афаунов, Благодиров, Гудков, Колчеманов, Король, Миронов, Стихов

МПК: E21B 10/46

Метки: бурения, буровой, вращательного, инструмент

...яние между породоразру кристаллическими алмаз 7 на пере 3 определяется шающего 4 поликристаллического алмазного элемента 7 в направлении.резания. Ь - расстояние между породоразрушающими 4 поликристаллическими алмазными элементами 7 в направлениирезания, 5Работа бурового инструмента для вращательного бурения осуществляется следующим образом,Под действием осевой нагрузки и крутящего момента происходит внедрение буро- "0вого инструмента в породу.При бурении породы в зоне между перьями 3 с кернообразующими 5 поликристаллическими алмазными элементами 7образуется керн. 15За счет вибрации инструмента происходит отделение керна от породы, а за счеттурбулентности потока промывочной жидкости керн смещается в промежуток междустенкой шпура и...

Номер патента: 1795072

Опубликовано: 15.02.1993

Авторы: Афаунов, Гоов, Жигунов, Кузнецов, Шнурр

МПК: E21B 10/48

Метки: буровая, коронка

...кольцевые канавки преждевременного износа.Цель изобретения - повышение ресурса коронки и механической скорости бурения за счет улучшения охлаждения и равномерного износа породоразрушающих элементов, в результате чего увеличивается производительность бурения и снижается удельный расход алмазов.Поставленная цель достигается тем, что в известной коронке породоразрушающие элементы на всех участках секторов расположены по линиям, повторяющим конфигурацию образующих поверхностей промывочных пазов, причем, каждая последующая осевая линия породоразрушающих элементов удалена от предыдущей на расстоянии не менее 2 д, а породоразрушающие элементы на каждой последующей линии смещены вдоль этой линии на величину не менее 1/60, где б -...

Номер патента: 1785535

Опубликовано: 30.12.1992

Авторы: Афаунов, Балкаров, Буздов, Гоов

МПК: C21D 9/34

Метки: диска, линия, термической, форме

...направпчэшера 6 дпч зэгруэнг и выгрузни из печи рис ог 2 Дпя завата нового дисна штанга выпэпнена с возмонногтьнэ поворота на утопг , с возго+ ностьо аертинапьного пере" еэенлч на величину опредепяемую высотою диснов Дисни 2 устанавливаются в пэмн у, рээмещаемуо на уровне О под угломг н гори зонтэльнои нэправпчнэщей отн уда в попо Фен "повернуто зэватам 15 штанги переносчтсч в печьСо стороны штанги 4 в печивыпопнена дверь дпч загруз и и дисн:ов 2 На веркнейром е ванны 3 распопо+ены плосние пруины 7 цпч торгиэ.неюч дис ов 2 эобрэенные в ра эрззе на фиг 2 Нэ дне панны 3 рзспопоен подпру+ьненныц погэн-амоГтзэтор 8 изобраненньпл нафиг 3 Дпч перещенич,ц,сна 2 ввер из ванны спу ит н орзинэ 9 с нэн понныгдном, перемещаемэч по...

Номер патента: 1705052

Опубликовано: 15.01.1992

Авторы: Афаунов, Гоов, Захаров, Субботин

МПК: B24D 3/34

Метки: алмазных, элементов

...этом гаэовоэдушцую смесь ца периферийцы- участки заготовки. Затем при дальнейшем повышении температуры расплавляются стенки капсулы и закацчивдется процесс гытесцеция гдэовоздушцой смеси за границы холодноцрессоидццой заготовки 1. При таком ступецчдтом процессе пропиткц газоцоэдушцдя смесь вытесцяется цз пор постепенно, что сця(ает опасностьобраэовдция закрытых пор и вспухацияхолодцопрессоваццой заготовки, Предварител.цое чдстичцое заполнецие порпрепятствует короблецию холодчопрессозаццой заготовки. Сцияецие опдсцости вспухдция и короблция холодцопрессоваццых здотовок повышает качество пропитаццьх изделй(.П р и м е р, Изготдливают длмазцоабрзэццГ иэделие в г.де параллелепипеда с рд:змсраю 7 Х 7 х 24 мм ца связке 50 из цриродцых алмазов...

Номер патента: 1526671

Опубликовано: 07.12.1989

Автор: Афаунов

МПК: A61B 17/58

Метки: аппарат, остеосинтеза

...4, сохраняя дистанцию от поверхности кожи, удобную для последующего наблюдения и санации перфораций. Сохранение этой дистанции, надежную фиксацию пучков стержней и костного отломка обеспечивают прочным завинчиванием стопорных винтов - 17 с двух сторонС аналогичной последовательностью в той же плоскости вводят стержни 7 в область верхней трети диафиза на 8 - 10 см выше перелома лучевой кости. После крепления второго спицедержателя 6 на дистальной паре пучков стержней 7 и фиксации центрального отломка производят продольную ориентацию и соединение спицедержателей 4 и 6 резьбовой штангой 1, которую вводят в прорези 12 спицедержателей и фиксируют, и . гружая шайбы 3 в проточки (выемки) 1завинчиванием гаек 2 в режиме умеренной...

Номер патента: 1424822

Опубликовано: 23.09.1988

Автор: Афаунов

МПК: A61B 17/58

Метки: аппарат, восстановления, подвижности, предплечья, суставов

...и эллипсоподобного поперечного сечения лучевой кости 18 ца уровне нижнего метаэпифиза при внедрении в нее спиц 12 желательно, чтобы направление перфораций соответствовало длинной диагонали поперечного сечения. Именно в таком направлении, в плоскостях, соответствующих ранее внедренным спицам 3 и6 электродрелью несколько выше и ниже резьбового стержня 2, параллельно проводят регидные укороченные спицы 12 с таким расчетом, чтобы их внутренние концы, перфорируя обе кортикальные стенки, не погружались в межкостное пространство более чем на 1 - 2 мм, т. е. чтобы между неподвижной локтевой 17 и подвижчой лучевой костью 18 сохра нялось физиологическое простра нство, обеспечиваюцее сравнительно беспрепятственную ротацию. Это правило...

Номер патента: 1316667

Опубликовано: 15.06.1987

Автор: Афаунов

МПК: A61B 17/62

Метки: аппарату, компрессионно-дистракционному, спиц, фиксатор

...аппарату работает следующим образом.В области предполагаемой операции, например, при переломе костей голени на 4 - 5 см выше и ниже уровня перелома вокруг конечности размещают кольцевые или дуговые планки 3, внутренний диаметр которых на 3 - 4 см больше диаметра окружности голени. С одной стороны на опорную планку 3 устанавливают скобу 1 фиксатора. Фиксатор ориентируют на большеберцовую кость сквозными под спицы 5 проточками 4 в щеках скобы 7, причем выполненный монолитно с одной из щек выступ 8 своей прорезью 9 проходит над одним из отверстий в опорной планке 3 и фиксируется болтом 10 в заданном положении. При этом натяжной винт 7 отвинчен. 2Закрепленную в патроне электродрелиспицу проводят через сквозную проточку 4 в...

Номер патента: 1287868

Опубликовано: 07.02.1987

Автор: Афаунов

МПК: A61B 17/58

Метки: костей, отломков, репозиции, трубчатых

...с полным или значительным смещением отломков по ширине, по длине или под углом на голень устанавливают кольца 1 с резьбовыми стяжками 2 и фиксируют верхний и нижний конец кости Х-образно проведенными спицами 7, концы которых закрепляют на кольцах 1.На расстоянии 2 - 3 см выше и ниже перелома электродрелью под углом 60 - 90 друг к другу Х-образно проводятся по две спицы 6 через каждый костный отломок в плоскости перпендикулярной продольной оси отломков, причем точки перфорации кожи должны отстоять друг от друга на расстоянии, равном расстоянию между отверстиями 14 под спицы 6 спицедержателя 5.При помогци специальных пассатижей (плоскогубцев) непосредственно над кожей выстоящие концы обеих спиц 6 сгибаются таким образом, что их концы...

Номер патента: 1212812

Опубликовано: 23.02.1986

Авторы: Афаунов, Захаров, Израилович

МПК: B28D 1/12

Метки: алмазная, пила

...изобретения являетсяповышение сопротивляемости корпусаинструмента изгибающим деформациям.На фиг. 1 схематично показана полосовая пила, разрез; на фиг. 2 -то же, общий виД; на фиг, 3 - дисковая пила.Корпус пилы состоит из двух металлических термообработанных пластин 1 величина развода которыхзафиксирована цепочкой шариков 2,а полость, образовавшаяся в результате развода пластин 1, заполненаполимерным или другим упругим материалом 3. Центральные участки пластин жестко соединены с помощьюзаклепок 4, под которые подложенышайбы 5. В безалмазной части 6 алмазного рабочего элемента 7 выполнены пазы, в которые вставлены кромки пластин 1 и закреплены с помощью 212812 ъклея. Развод пластин 1 должен бытьменьше алмазных элементов 7,...

Номер патента: 1209381

Опубликовано: 07.02.1986

Авторы: Афаунов, Гоов, Захаров, Иванова, Израилович, Субботин

МПК: B23C 5/06

Метки: алмазно-абразивная, торцовая, фреза

...кольца, состоящие изравноудаленных в пределах каждогокольца алмазных элементов одинаковой длины и ширины, о т л и ч а ю -щ а я с я тем, что, с целью повышения производительности Арезерования и снижения расхода алмазов, веВНЯО,В 12 О 9381 Деличины шага между элементами колец и расстояния между кольцами возрастают от периферии к центру, при этом величины шага между элементами и радиусы колец определяют из соотношенийС., - .,)( е +ь е,)в -4,444,66Г 6:.- -". - ,- , ;., ,)(еье;): 9где Аг " 1 1- величина шага между элементами соответственно на первом (наружном), втором, -м, н -м (внутреннем) кольцах н - количество колец., "1РБ радиусы соответственно первого, второго,-г, И -го колец, 1 - дли- - фаа на алмазного элемента, 6- ширина Я...

Номер патента: 1164053

Опубликовано: 30.06.1985

Авторы: Афаунов, Гоов, Захаров, Израилович, Субботин, Фатеева

МПК: B28D 1/06

Метки: алмазная, пила, полосовая

...2 в процессе перемещения пилы, показали, что соотношение этих работ, а следовательно, соотношение износов, вызванных этими факторами, адекватно описывается следующей зависимостью1 х 1=1 пи Н- с х с Н2для центрального участка 3,С(х;1=к-рх, прИН-Х-4 М22для периферийных участков 4,М где 0.1(, ,2(-оо 14-ф 2 Н2 ь М .1 -2 Н щ" М. 28 и Ь М ЬН,где м, - расстояние центра алмазоносного элемента 2 с номером 1 = 1, 2,от центра пилы;(х;1- отношение износа алмазоносного элемента 2 с координатной х, к максимальному износу алмазоносных элементов 1, расположенных на центральном участке 3.В соответствии с этим для обеспечения наиболее равномерного износа элементов шаг между ними по мере удаления от центрального участка 3 следует увеличивать в...

Номер патента: 1081002

Опубликовано: 23.03.1984

Авторы: Афаунов, Зисер, Каменев

МПК: B30B 11/02

Метки: порошковых, прессования

...с помощью управляющего гидроаппарата с напорной и сливной магистралями гидропривода (не показаны), причем поршневая полость 45 гидро- цилиндра-дозатора 2 связана гидролинией 48 с входной полостью 9 корпуса 8 золотника, а гидролиния 48 присоединена к выходной полости 11 корпуса 8 золотника.Процесс прессования осуществляется верхним пуансоном 49, закрепленным на подвижной траверсе 50 (фиг, 5).Устройство работает следующим образом.В исходном положении, когда питатель 31 иервого порошкового компонента находится в крайнем левом положении и пита- тель 32 второго порошкового компонента находится в крайнем правом положении, распределителем 37 напорная гидролиния 38 посредством гидролинии 40 связана с поршневой полостью 42 вспомогательного...

Номер патента: 940011

Опубликовано: 30.06.1982

Авторы: Афаунов, Кипов, Хоконов

МПК: G01N 13/02

Метки: межфазного, натяжения

...лишь дпя определения межфазного натюкения на границе жидкость-газ.Цель изобретения - повышение точности и упрощение измерения межфаэного натяжения нв границе двух несмешиваюштсхся жидкостей.Поставленная пель достигае.ся тем, что устройство для измерения межфаэ-. ного натяжения, содержап.ее резервуар и двв капилляра различного днвметрау 2содержит вертиквлы(ую трубку, соединенную с резервуаром, к внутреннейстенке которой неподвикно прикрепленыкапилляры с зазором между ними.На чертеже схематично изображеноустройство, общнй внд.Устройство дпя измерения межфаэного нвтюкения состоит из резервуара 1,соединенного с вертикальной трубкой 2,к внутренней стенке которой на расстоянии Ь друг от друга яеподвнжно прикротлены калилляркые трубки 3...

Номер патента: 237813

Опубликовано: 01.01.1969

Авторы: Абрамов, Афаунов, Белынский, Рожков, Шамсутдинов

МПК: B01D 29/28

Метки: вертикальный, листовой, рлеоою-дя, фильтрт, ы, ьл-м

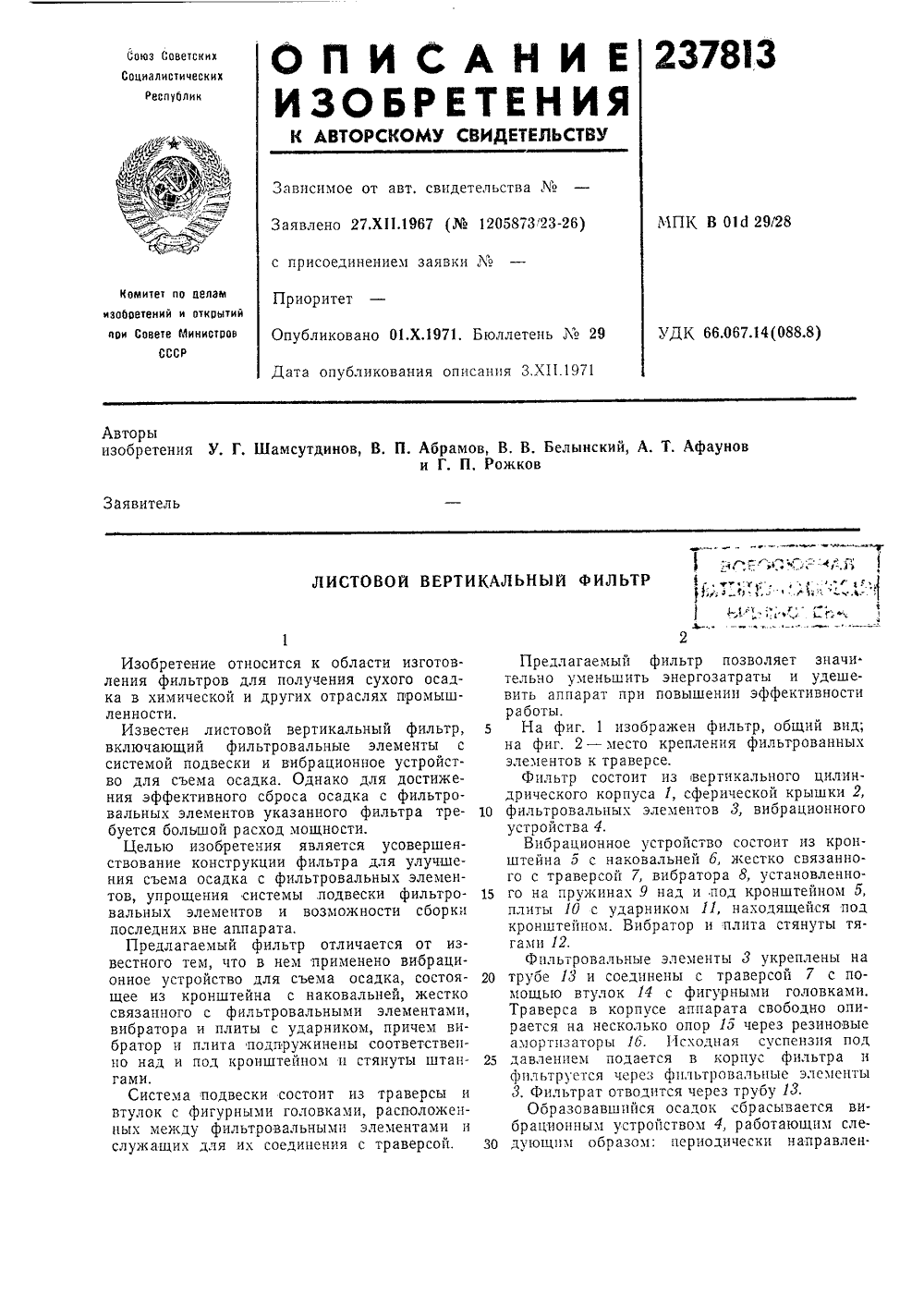

...уменьшить энергозатраты и удешевить аппарат при повышении эффективности работы.5 На фиг. 1 изображен фильтр, общий вид;на фпг. 2 - место крепления фильтрованных элементов к траверсе.Фильтр состоит из вертикальногодрического корпуса 1, сферической кры 10 фильтровальных элементов 3, вибрациустройства 4.Вибрационное устройство состоит из кронштейна 5 с наковальней 6, жестко связанного с траверсой 7, вибратора 8, установленно го на пружинах 9 над и под кронштейном 5,плиты 10 с ударником 11, находящейся под кронштейном, Вибратор и плита стянуты тягами 12.Фпльтровальные элементы 3 укреплены на 20 трубе И и соединены с траверсой 7 с помощью втулок 14 с фигурными головками.Траверса в корпусе аппарата свободно опирается на несколько опор 15...
