Листовой вертикальный фильтрт рлеоою-дя; ii • ti: r, r. •• г •; fl ьл-м 5, j • -fii iv. i. -. 1 ыь;: . ) chv
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 237813
Авторы: Абрамов, Афаунов, Белынский, Рожков, Шамсутдинов
Текст

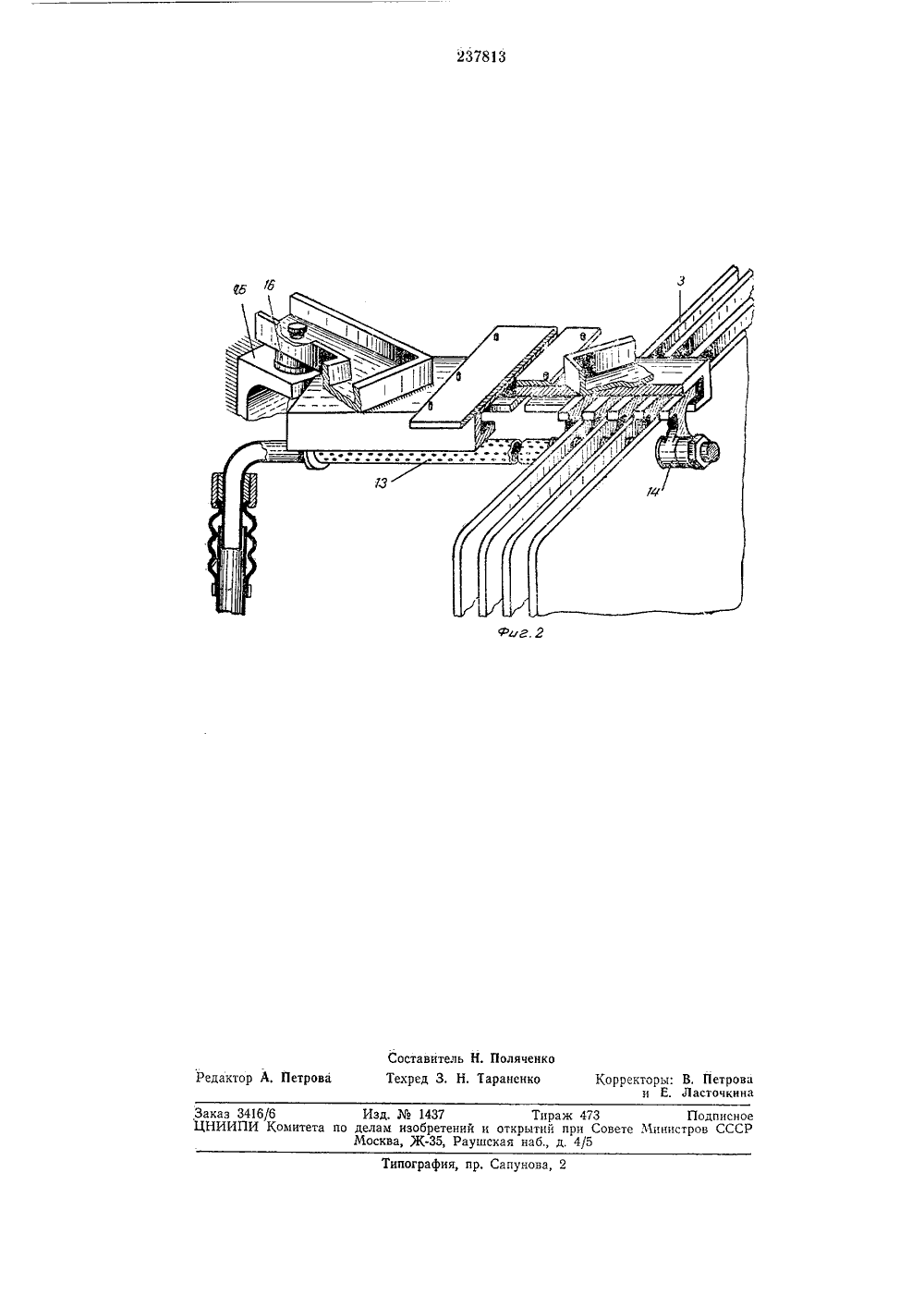

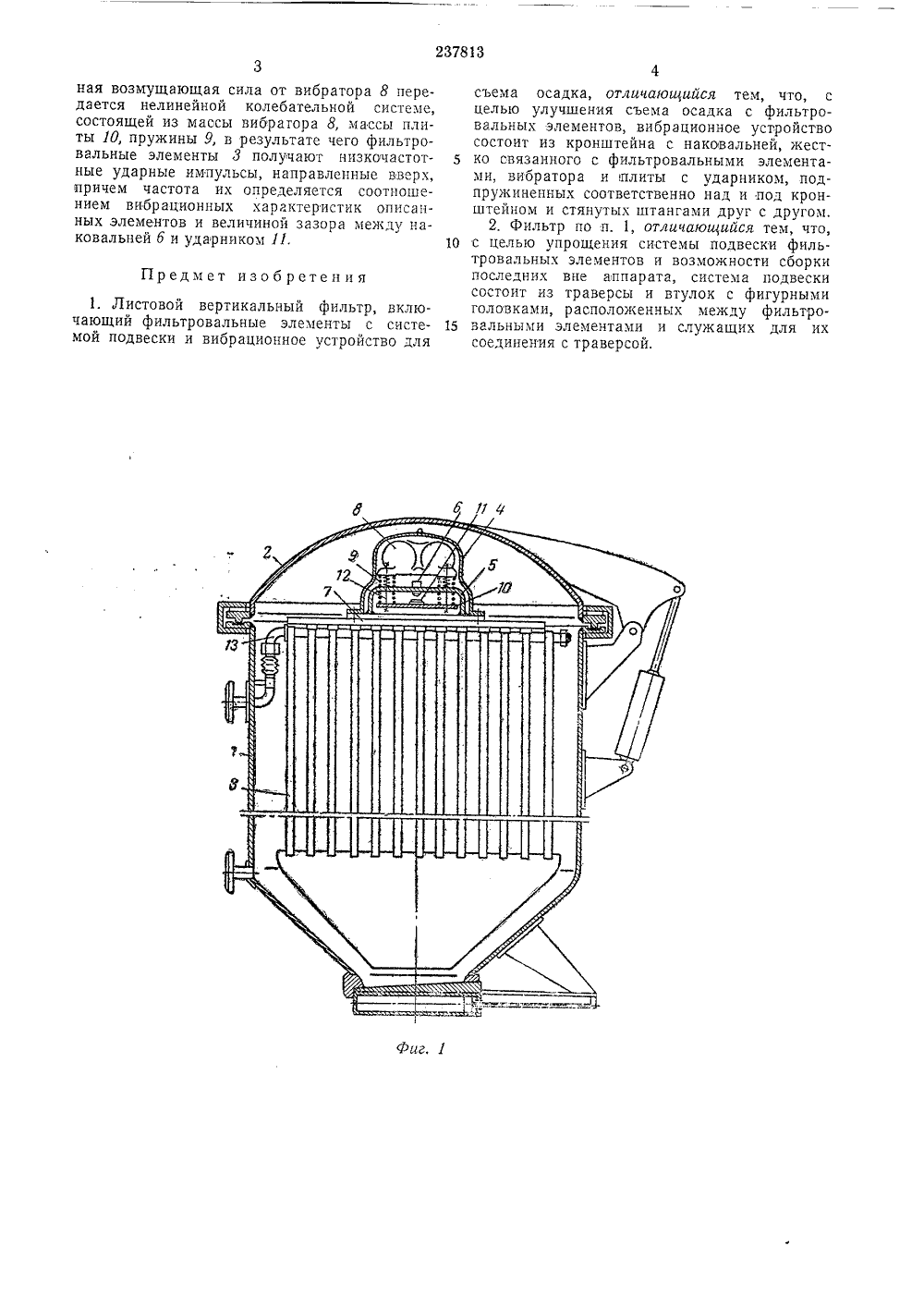

О П И С А Н И Е 237813ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюз Советских Социалистических респталиквисимое от авт. свидетельства М влено 27,Х 11,1 01 29/2 7 ( 0587323-2 с присоединением заявк тет по репам ПриоритетОпубликовано 01.Х,1971, Бюллетень М 29 иий и открытийете Мииистрое сссР изаоре ри С К 66,067.14(088,8 З.Х 11.197 опубликования описан Авторы зобретения У, Г. Шамсутдинов, В, П, Абрамов, В. В. и Г, П. Рожковынский, А ауно аявитель ИСТО ЕРТ И КАЛ ЬН Ь 1 Й Ф И цилиншки 2, онного Система подвески состоитвтулок с фигурными головканых между фильтровальнымслужащих для их соединени из траверсы и ми, расположенэлементами и я с траверсой,Изобретение относится к области изготовления фильтров для получения сухого осадка в химической и других отраслях промышленности,Известен листовой вертикальный фильтр,включающий фильтр овальные элементы ссистемой подвески и вибрационное устройство для съема осадка. Однако для достижения эффективного сброса осадка с фильтровальных элементов указанного фильтра требуется большой расход мощности.Целью изобретения является усовершенствование конструкции фильтра для улучшения съема осадка с фильтровальных элементов, упрощения системы подвески фильтровальных элементов и возможности сборкипоследних вне аппарата.Предлагаемый фильтр отличается от известного тем, что в нем применено вибрационное устройство для съема осадка, состоящее из кронштейна с наковальней, жесткосвязанного с фильтровальными элементами,вибратора и плиты с ударником, причем вибратор и плита подпружинены соответственно над и под кронштейном и стянуты штангами. Предлагаемый фильтр позволяет значи.тельно уменьшить энергозатраты и удешевить аппарат при повышении эффективности работы.5 На фиг. 1 изображен фильтр, общий вид;на фпг. 2 - место крепления фильтрованных элементов к траверсе.Фильтр состоит из вертикальногодрического корпуса 1, сферической кры 10 фильтровальных элементов 3, вибрациустройства 4.Вибрационное устройство состоит из кронштейна 5 с наковальней 6, жестко связанного с траверсой 7, вибратора 8, установленно го на пружинах 9 над и под кронштейном 5,плиты 10 с ударником 11, находящейся под кронштейном, Вибратор и плита стянуты тягами 12.Фпльтровальные элементы 3 укреплены на 20 трубе И и соединены с траверсой 7 с помощью втулок 14 с фигурными головками.Траверса в корпусе аппарата свободно опирается на несколько опор 15 через резиновые амортизаторы 16. Исходная суспензия под 25 давлением подается в корпус фильтра ифильтруется через фпльтровальные элементы .т. Фильтрат отводится через трубу 13.Ооразовавшпйся осадок сбрасывается вибрационным устройством 4, работающим слеЗо дующим образом: периодически направлен.ная возмущающая сила от вибратора 8 передается нелинейной колебательной системе, состоящей из массы вибратора 8, массы плиты 10, пружины 9, в результате чего фильтровальные элементы 8 получают низкочастотные ударные импульсы, направленные вверх, причем частота их определяется соотношением вибрационных характеристик описанных элементов и величиной зазора между наковальней б и ударником П. Предмет изобретения1, Листовой вертикальный фильтр, включающий фильтровальные элементы с системой подвески и вибрационное устройство для съема осадка, отличающийся тем, что, с целью улучшения съема осадка с фильтровальных элементов, вибрационное устройство состоит из кронштейна с наковальней, жестко связанного с фильтровальными элементами, вибратора и плиты с ударником, подпружиненных соответственно над и под кронштейном и стянутых штангами друг с другом.2. Фильтр по и. 1, отличающийся тем, что, 10 с целью упрощения системы подвески фильтровальных элементов и возможности сборки последних вне аппарата, система подвески состоит из траверсы и втулок с фигурными головками, расположенных между фильтро вальными элементами и служащих для ихсоединения с траверсой.Заказ 3416/6ЦНИИПИ Комитета Изд, Мю 1437 Тираж 473 Поди исподелам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб., д. 4/5ипография, пр, Сапунова, 2
СмотретьЗаявка
1205873
У. Г. Шамсутдинов, В. П. Абрамов, В. В. Белынский, А. Т. Афаунов, Г. П. Рожков
МПК / Метки
МПК: B01D 29/28
Метки: вертикальный, листовой, рлеоою-дя, фильтрт, ы, ьл-м
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-237813-listovojj-vertikalnyjj-filtrt-rleooyu-dya-ii-ti-r-r-g-fl-l-m-5-j-fii-iv-i-1-y-chv.html" target="_blank" rel="follow" title="База патентов СССР">Листовой вертикальный фильтрт рлеоою-дя; ii • ti: r, r. •• г •; fl ьл-м 5, j • -fii iv. i. -. 1 ыь;: . ) chv</a>
