Параллелометр
Номер патента: 195047
Опубликовано: 01.01.1967
Авторы: Гизатуллин, Менекеей, Паршин
МПК: A61C 19/04
Метки: параллелометр
...корни которьжаровнях. Предо зо бр етен и содержащий градуиро я губками, одна из к другая подвижна и с стержнем с .прижик йся тем, что, с целью рта пациента параллел енных на разныхров нь установлен парал. убки,ван- ото- набным ре ельИзвестны параллелометры, содержащие градуированную штангу с двумя губками, одна из которых неподвижна, а другая .подвижна и снабжена выдвижным стержнем с прижимным винтом. Указанные параллелометры не могут быть использованы для измерений непосредственно в полости рта больного.В предлагаемом параллелометре выдвижной стержень установлен параллельно оси подвижной губки. Такое выполнение прибора позволяет определять параллельность зубов, расположенных на разных уровнях в .полости рта пациента.На чертеже...
Способ изготовления зубной коронки
Номер патента: 196246
Опубликовано: 01.01.1967
Автор: Бородюк
МПК: A61C 5/10
...в том, что после штамповки колпачка его фронтальную поверхность у десневого края рассекают и отгибают кпереди, а у режущего края колпачка укрепляют пластинку для защиты облицовки от зубов антагонистов. Это повышает механическую прочность коронки и обеспечивает усиление фиксации облицовки.Перед изготовлением зубной коронки производят обычную препаровку зуба абразивными инструментами под металлическую коронку. Затем получают оттиск и изготавливают штампованный металлический колпачок без моделировки вестибулярной поверхности. После припасовки колпачка по околодесневому краю с вестибулярной стороны делают про. резь и формируют козырек. Для осуществления этих операций применяют специальные щипцы. Затем колпачок вновь надева зуб и снимают...
Способ изготовления зубных протезов
Номер патента: 196247
Опубликовано: 01.01.1967
Автор: Зарецкий
МПК: A61C 13/003
...позволяет повысить жевательнуюэффективность и устойчивость протезов в полости рта. вления зубных про, определения приа базиса протеза и последующей замеедмет изобрете зготовления зубнь слепка, определен из воска базиса п ем зубов с послед тмассой, отличаюи вышения жевателы йчивости протезов зисе протеза устана оси внутрь по отн я альвеолрного от г. лСпосоо и тем снятия готовления новки на воска плас с целью по сти и усто зубы на ба шенем их дине гребиИзвестны способы изгототезов путем снятия слепккуса, изготовления из воскпостановки на нем зубов сой воска пластмассой,При изготовлении зубньными способами протезыточно устойчивыми, так кнем жевании возникает омент в трансверсальномоткусываниив сагитталСущность предлагаемочается в...
Способ изготовления зубных протезов
Номер патента: 197863
Опубликовано: 01.01.1967
Автор: Гроссман
МПК: A61C 13/20
...ктва протевают до овления зуоных од давлением р ой ътассы в кювеотли сающассся ждения адгезии п повышения качес кую массу пагре епп расплава. изгот пия т тичес чотеза дупре ме и но щую о, с гипзов, мптиче 1 сте Зависимое от авт. свидетельствариоритетпублпковано 09.Ч 1.1967. Бюллетень13ата опубликования описания 29.И 1.19 б 7 Известны способы изготовления зубныхпротезов путем введения под давлением расплавленной термопластической массы в кювету, имеющую форму протеза,Предлагаемый способ отличается от известных тем, что термопластическую массу нагревают до минимальной степени ее расплава,Это предупреждает адгезию протеза к гипсовой форме и повышает качество протеза.Предлагаемый способ состоит в следующем, 1По известным методав в...
Аппарат для литья зубных протезов из термопластических материалов
Номер патента: 197864
Опубликовано: 01.01.1967
Автор: Гроссман
МПК: A61C 13/20
Метки: аппарат, зубных, литья, протезов, термопластических
...содержит электродвигатель 21 с гидронасосом 22 и питательный бачок 2 З с автолом. Гидронасос 22 соединен гидрошлангом 24 с распределителем 26, от которого отходят гидрошланги 26 и 27, питающие гидроцилиндры б и 18. Управляют этими гидроцилиндрами с помощью рычагов 28 и 29, связанных с клапанами распределителя 26, от которого отходит сливной гидро- шланг ЗО в питательный бачок 2 З. Вся гидравлическая система укреплена внутри стола 1 и закрыта кожухами.После завершения гипсования модели в кювету и выплавления воска горячей водой, кювета раскрывается, и в ней в контровой части острым штапелем вырезают входные и выходные каналы.Толщина и расположение каналов обеспечивают незамкнутость гипсовой формы, что препятствует возникновению больших...
198521
Номер патента: 198521
Опубликовано: 01.01.1967
МПК: A61C 19/00
Метки: 198521
...институт с атологииЬт,вите ЩИПЦЫ ДЛЯ ОРТОДОНИЧЕСКИХ РАБО верхность, а губка 3 - выпукл лой поверхности губки 3 выбр поперечных параллельных боро служат для фиксаци, проволок гибания. ю. На выпукно несколько д 4, которые в момент из. Предмет изобретени Щипцы для ортодон жащие шарнирно сое конусовидные рабочие рых имеет вогнутую, а верхности, отлпеаощие предупреждения соска при изгибании деталей парата .и получения де ны, на выпуклой повер выбраны поперечные ные параллельно друг Известны щипцы для ортодонтических работ, содержащие шарнирно соединенные рукоятки и конусовидные рабочие губки, одна из которых имеет вогнутую, а другая выпуклую поверхности. 5Предлагаемые щипцы отличаются от известных тем, что на выпуклой поверхности...
Самотвердеющая пластмасса для зубопротезных целей
Номер патента: 198541
Опубликовано: 01.01.1967
Авторы: Батовскир, Гернер, Ревзин, Шарчилев
МПК: A61C 9/00
Метки: зубопротезных, пластмасса, самотвердеющая, целей
...усадкой.В предлагаемой самотвердеющей пластмассе для снижения усадки и повышения пластичности в качестве пластификатора исполь. зован стеарин или производные стеариновой 15 кислоты, например стеарат кальция.Компоненты, составляющие предлагаемую пластмассу, берут примерно в следующих процентных соотношениях. Порошок:полиметилметакрилат, пластифицированный фтала тами высших спиртов - 56,5, пластификатор - 2, наполнитель - 39, остаточной пере. киси бензоила - 1,5 и пигмент - 1, Кидкость: метилметакрилат 97, диметилани. лин в . 3 н гидрохинон - 0,003, 25Порошок смешивают с жидкостью в соотношении 3: 1 - 1,2 и после того, как она те ряет пипкость, ее накладывают на модель, смазь гную лаком Изокол, и формуют ин 1. Самотвердеющая пластмасса...
Зубоврачебный кольцесниматель
Номер патента: 200116
Опубликовано: 01.01.1967
Автор: Соловейчик
МПК: A61C 3/16
Метки: зубоврачебный, кольцесниматель
...захватов имеют полуовальную выемку. 30 Такое выполнение кольцеснимателя позволяет избежать деформации кольца и соскальзывания инструмента, поэтому слизистая десны не травмируется.Для предупреждения разрушения эмали зуба рабочий конец упора снабжен мягкой накладкой.На чертеже изображен предлагаемый кольцесниматель.Кольцесниматель содержит шарнирно соединенные рукоятки 1, разводную пружину 2, рабочие губки 3 и 4, верхнюю и нижнюю. На верхней губке 3 помещены два захвата 5 и б, неподвижный и подвижный, Подвижный захват б снабжен прижимным винтом 7 и перемещается в пазе 8. На рабочем конце губки 4 шарнирно укреплен упор 9, проходящий в о хверстие 10 верхней губки между захватами. Упор выполнен в виде стержня, оканчивающегося мягкой...
Стоматологический прибор
Номер патента: 200731
Опубликовано: 01.01.1967
МПК: A61C 19/00
Метки: прибор, стоматологический
...фронтальная 15 проекция; на фиг. 2 - то же,в плане; на фиг.З и 4 - сменные наконечники для измерения давления мышц языка, на фиг. 5 и 6 - то же, для круговой мышцы рта, на фиг. 7 - электрическая схема устройства. 20Рычаг 1, оснащенный рукояткой 2, с помощью оси 8 шарнирно соединен с рычагом 4, заостренный конец 5 которого опирается на пружину б и служит ползунком реостата 7. Пружина и реостат помещены в защитный 25 футляр 8. Рычаг 4 и ползунок 5 разделены изолирующей прокладкой 9. Реостат и ползунок включены в одно из плеч измерительного моста 10, образуемого резисторами 11,В одну из диагоналеи моста включен источник питания 12 постоянного тока и два регулирующих переменных резистора (реостата) 18 и 14. Питание моста возможно...
200732
Номер патента: 200732
Опубликовано: 01.01.1967
МПК: A61B 5/103, A61C 19/00
Метки: 200732
...Кучемьяров Заявите УСТРОЙСТВО ОПРЕДЕЛЕНИЯ КОНТАКТА ЗУБО виде скобы с вырезами и зубчиками для креления копировальной ленты 3. Предмет изобретения 5 Ъстроиство для определениябов, отличающееся тем, что, с ния отпечатков зубов в тр участках полости рта, оно сод ку и рабочую часть, выполненн 10 бы с прорезями и зубцами дкопировального материала. Для определения контакта зубов обычно используют копировальную бумагу.Предлагаемое устройство для опреде контакта зубов с помощью копировал материала содержит рукоятку и ра часть, выполненную в виде скобы.Это позволяет получить отпечатки зубов в труднодоступных участках полости рта,На чертеже изображено описываемое устройство.Рукоятка 1 и рабочая часть 2 выполнены в контакта зуцелью...
Ортодонтический аппарат для перемещения оралько дистопированиых зубов
Номер патента: 202454
Опубликовано: 01.01.1967
Автор: Муссви
МПК: A61C 7/30
Метки: аппарат, дистопированиых, зубов, оралько, ортодонтический, перемещения
...пунктами и пружинные толкатели, Такие аппараты не исключают травматизацию тканей полости рта, ис обеспечивают соблюдения требований гигиены и применение их связано со значительными трудностями техники операции.Предлагаемый ортодонтический аппарат снабжен съемной каппой, на которой укреплены пружинные толкатели. Такое выполнение аппарата облегчает перемещение зубов, уменьшает травматичность н обеспечивает соблюдение норм гигиены.На чертеже изображен ортодонтический аппарат с моделью,Ортодонтический аппарат содержит съемную дезокклюзионную пластмассовую каппу 1, накладываемую на правильно стоящие зубы противоположной стороны, Каппа служит опорой и одновременно разобщает прикус, что позволяет передвигать орально наклоненные зуоы в...
Вакуумный аппарат для отливки зубопротезныхдеталей
Номер патента: 202489
Опубликовано: 01.01.1967
Автор: Шасс
МПК: A61C 13/20, F27B 14/04
Метки: аппарат, вакуумный, зубопротезныхдеталей, отливки
...электроклапаном 11 и через него с подкюветником 12, закрепляемом на рабочем столе 18 струбциной 14 и винтом 15. Подкюветник оснащен прижимной гайкой 1 б и штуцером 17 под шланг. Торцу 18 кюветы 19 пр дана форма посадочного гнезда 20 подкюве ника. Питание электродвигателя привода осуществляется от электрической сети через предохранитель 21, силовой понижающий трансформатор 22 и полупроводниковый выпрямитель 28. Вторичная обмотка 24 трансформа 1 ора соединена с сигнальной лампой 25, служащей индикатором включения аппарата в сеть. Трансформатор соединен с выпрямителем через переключатель 2 б.Степень вакуумирования определяется с помощью вакууметра 27. Электроклапан снабжен кнопкой 28 вакуума.Заформованную кювету 19 вставляют в посадочное...
205214
Номер патента: 205214
Опубликовано: 01.01.1967
Авторы: Есекова, Копейкин, Курл
МПК: A61C 19/04
Метки: 205214
...винтом 7. Стержень 2 укреплен в специальной муфте 10 держателя и фиксирован в нем винтом 9. В пат 5 рубке б муфты установлена дуга, фиксируемая винтом 8, На дуге 11 подвижно смонти.рован индикатор перемещения 12, ножка Икоторого служит датчиком перемещения.Подвижность индикатора обеспечиваетсяО следующим образом. На задней стороне индикатора имеется хвостовик 14 - стержень, перпендикулярный поверхности дна индикатора ипропущенный сквозь муфту 15 держателя 1 биндикатора. В муфте 15 хвостовик фиксирует 5 ся прижимным винтом 17. Прижимным винтом 18 держатель 1 б фиксируется в хомутике19, выполненном в виде струбцинки, позволяющей при освобожденном винте 20 креплениясвободно перемещать индикатор по дуге 11,О а при закрепленном винте 19...
Материал для зуботехнических работ
Номер патента: 205223
Опубликовано: 01.01.1967
Авторы: Батовский, Гернер, Рапопорт, Шарчилев
МПК: A61C 9/00
Метки: зуботехнических, материал, работ
...зубного протеза путем изоляции протеза от модели четности в процессе его изготовления, паста содержит метилвинилаэросил и уайт-спирит,2. Материал по п. 1, отличаюирйся тем, чтосоставляющие его компоненты взяты в следующих весовых соотношениях: паста-полидиметнлсилоксан маоки СКТН 31,1 - 40,1, окисьО магния 6 - 10, метилвинилаэроснл 29,1 - 33,1,До настоящего времени не было силиконовых материалов для изоляции зубных протезов (их межзуоных промежутков) в процессе изготовления от гипсовой модели челюсти, что затрудняло изготовление протезов, уменьшало их прочность.Известные в стоматологии силиконовые компаунды холодного отверждения используются как слепочные массы,Предлагаемый материал для зубоврачебных работ предназначен для...
207336
Номер патента: 207336
Опубликовано: 01.01.1968
Авторы: Кривенко, Марченко, Панчоха
МПК: A61C 9/00
Метки: 207336
...протезов обладают недостаточной эластичностью, малой сохранностью, что затрудняет изготовление моделей со значительной конвергенцией зубов, не поз воляет многократно использовать один оттиск для получения идентичных моделей, приводит к быстрой потере свойств массы.Предлагаемая масса обладает высокой эластичностью и способна длительное время со хранять свои свойства, что достигается благодаря введению в состав массы полихлорвиниловой смолы, машинного масла, а также соотношением компонентов массы,Из готовых пластикатов массу можно полу чить, используя полихлорвиниловые пластинки формопласта марки СМ, К 700 г формопласта прибавляют при нагревании до 150 - 158 С смесь из 15 г сухой полихлорвиниловой смолы, 100 г дибутилфталата, 50 г...
Аппарат для определения податливости слизистой оболочки полости рта
Номер патента: 208191
Опубликовано: 01.01.1968
Авторы: Бусыгин, Еганова, Степанов
МПК: A61C 19/00
Метки: аппарат, оболочки, податливости, полости, рта, слизистой
...в виде помещенного в корпусе рычажно-зубчатого механизма, с одной стороны соединенного с динамометром, а с другой - оканчивающегося подвижным плечом с жестко установленным на нем градуированным щупом со скользящей по нему муфтой, что обеспечивает определение нагрузки на слизистую оболочку полости рта при различных степенях ее компрессии. На чертеже показан предлагаемыи аппарат, в двух проекциях с продольными сечениями.Аппарат содержит заключенную в корпус 1 кинематическую систему, выполненную в виде ряда рычагов с зубчатыми зацеплениями. Один из рычагов представляет собой выходящий наружу корпуса подвижный палец 2, на наружном (по отношению к корпусу 1) конце которого находится жестко связанный с ним градуированный щуп 8, снабженный...

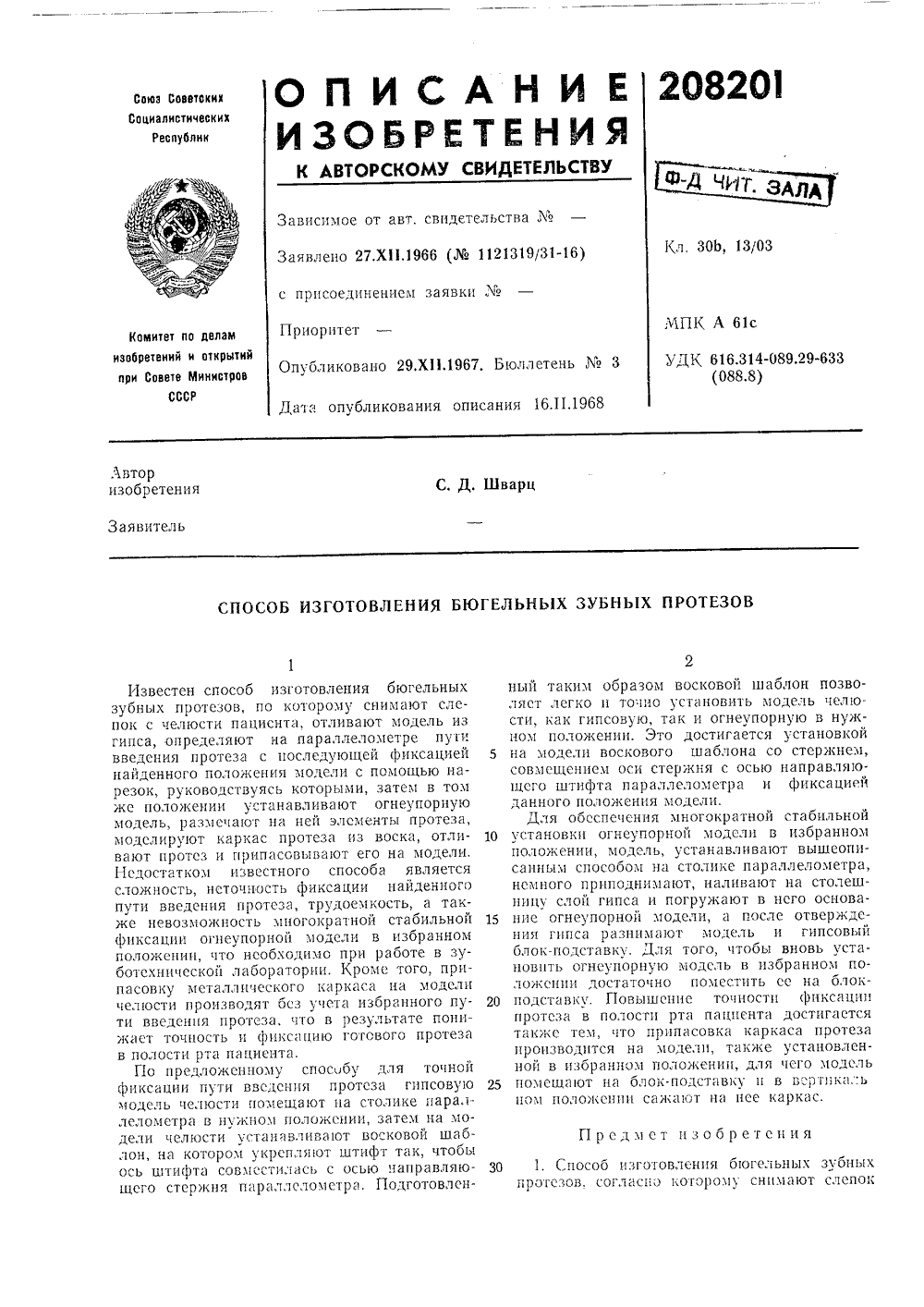

Способ изготовления бюгельных зубных протезов
Номер патента: 208201
Опубликовано: 01.01.1968
Автор: Шварц
МПК: A61C 13/263
Метки: бюгельных, зубных, протезов
...оси стержня с осью направля 1 ощсго штифта параллелометра и фиксацией данного положения модели.Для обеспечения многократной стабильной установки огнеупорной модслн в избранном полокении, модель, устанавливают вышеописанным способом на столике параллелометра, немного приподнимают, наливают на столешП 11 цу слой гипса и погружают в него основание огнеупорной модели, а после отверждения гипса разнимают модель и гипсовый блок-подставку. Для того, чтобы вновь установить огнеупорную модель в избранном положении достаточно поместить се на блокподставку. Повышение точности фиксации ПРОТСЗс 1 В ПОЛОСТИ РТЗ ПЗЦИСНТс 1 ДОСТИГЗЕТСЯ также 1 ем, чт 0 припзсоВКЗ каркаса протеза ПРОИЗВОДИТСЯ На МОДЕЛИ, Тс 1 ККЕ УСТЗНОВЛСН- ной в избранном...
Зубоврачебный прямой наконечник
Номер патента: 209636
Опубликовано: 01.01.1968
Автор: Сергеев
МПК: A61C 1/10
Метки: зубоврачебный, наконечник, прямой
...выбран продольный паз 14 под собачку 15, снабженную пружиной-фиксатором 1 б и ведущей резьбовой шпилькой 17, Хвостовая часть 18 корпуса запирается резьбовым стаканом 19. Под концы 20 и 21 рабочейпружины, выполненной двойной, в теле валаи ведомой втулка выбраны продольные пазы 22 и 23. В разгружающей втулке выбранакольцевая выточка 24 под ведущую резьбовую шпильку,Вращательное движение привода передается через хвостовик валу 2, При этом рабочаяпружина 7 увлекает в движение ведомую10 втулку 9. Внутренний диаметр пружины выполнен меньшим, чем поперечник хвостовикаинструмента. Благодаря этому создается натяг, обеспечивающий начальное усилие зажима инструмента,15 Когда нажимают первым пальцем на выступающую часть собачки 15 в...
Устройство для медикаментозной обработки и пломбирования корневых каналов зубов
Номер патента: 209637
Опубликовано: 01.01.1968
Автор: Гринштейн
МПК: A61C 5/04
Метки: зубов, каналов, корневых, медикаментозной, пломбирования
...15с лекарственным веществом к верхней части корпуса 1, приварен конический наконечник 1 б, на который своей конюлей насаживается толстая инъекционная игла 17, пропущенная 30 в сосуд через резиновую пробку. Таким об 209637разом сосуд 15 удерживается в вертикальном положении. Для подачи воздуха в сосуд 15 через резиновую пробку пропущена также изогнутая трубка 18. Благодаря этому имеется возможность постоянно поддерживать 5 разницу атмосферного давления в корневом канале и сосуде с лекарственным веществом.На фиг. 1 распределительный кран изображен в положении, когда корневой канал сообщается с вакуумнасосом через отстойник, 10 на фиг. 2 распределительный кран показан в положении, когда сообщение корневого канала с вакуумнасосом...
Способ изготовления металлических зубныхпротезов
Номер патента: 209638
Опубликовано: 01.01.1968
Авторы: Бельгов, Иудельман, Курл
МПК: A61C 13/06
Метки: зубныхпротезов, металлических
...отливают промежуточную часть протеза и соединяют ее с опорными коронками, после чего с помощью фокусированного излучения квантового гснератора на жевательные поверхности и режущие края коронок направляют слой высокопрочного металла или сплава. Это значительно повышает износоустойчивость протезов.Аналогичным путем можно починить металлические протезы непосредственно во рту при стертости или даже дефекте опорных коронок. Для этого на жевательные поверхности коронок, подлежащих починке, с помощью фокусированного излучения квантового генератора наплавляют слой высокопрочного металла или металла, из которого была изготовлена коронка, закрывая тем самым бывший в коронке дефект. Достигаемая с помощью кван тового генератора высокая...
Прямой наконечник к бормашине
Номер патента: 210333
Опубликовано: 01.01.1968
Автор: Колегов
МПК: A61C 1/10
Метки: бормашине, наконечник, прямой
...отработавшего воздуха из полости рта пациента.На чертеже изображен описываемый наконечник в сборе, разрез.Полый хвостовик 1 корпуса вьвполнен резьбовым под шланг, подающий сжатый воздух. В донной части хвостовика выбрано отверстие под трубку 2, второй конец которой введен в зону турбинки 3, оснащенной уступами (лопастями), Турбинка жестко посажена на вал 4, установленный в подшипниках качения 5 и 6, причем последний закреплен во втулке 7, соединенной посредством штифтов 8 с втулочной частью 9 корпуса, Свободный конец 10 вала 4 выполнен цанговым и несет муфту 11, с помощью которой достигается фиксация режущего инструмента. В корпусе под острым 5 углом к его оси выбраны отверстия 12 длявытяжки воздуха из полости рта пациента, Сжатый...
Устройство для динамического торможения зубоврачебных бормашин
Номер патента: 211439
Опубликовано: 01.01.1968
Автор: Лайшер
Метки: бормашин, динамического, зубоврачебных, торможения
...8 содержит реле 5 и б с их системами контактов 7 и 8, разрядный конденсатор 9, выпрямитель 10, сопротивления 11 и 12. Если с помощью регулятора числа оборо тов повышается ток, проходящий через электродвигатель зубоврачебной бормашины, то выше минимального значения этого тока срабатывает реле 5, установленное в цепи электродвигателя 1 между якорем 18 и обмоткой 10 возбуждения 14, и замыкает своей системойконтактов 7 цепь заряда конденсатора 9. Последний заряжается теперь через выпрямитель 10 и сопротивление 11, Реле 6 с началом этого процесса своей системой контактов 8 удержи вает замкнутой нормальную цепь электродвигателя, что делает возможным вращение якоря 18, Если электродвигатель должен быть остановлен, то регулятор 4...
211734
Номер патента: 211734
Опубликовано: 01.01.1968
Автор: Колегов
МПК: A61C 19/00
Метки: 211734
...и возвратно-поступательного движений.Это достигается благодаря тому, что в устройстве установлены кинематически связанные приводной вал и шпиндели, оснащенные цилиндрическими кулачками и несущие пилу типа Джиггля.На чертеже приведена схема станка.В раме 1 установлены подвижной рабочий стол 2, приводной,вал 3 с прифланцованным электродвигателем 4, шпиндели 5 с цилиндрическими кулачками б,под ролики 7. Приводной вал и шпиндели оснащены шкивами 8 и 9 под ремни 10, В шпинделях закреплена пила 11 типа Джиггля.Гипсовую модель помещают на рабочемстоле 2. Злектродвпгатель через вал 3 и ре менные передачи приводит во вращение шпиндели б и закрепленную в них пилу 11. При этом под воздействием роликов 7 шпиндели вместе с пилой совершают...
Способ снятия слепков с челюстей
Номер патента: 211735
Опубликовано: 01.01.1968
Авторы: Гущина, Соловейчик
МПК: A61C 9/00
Метки: слепков, снятия, челюстей
...рельеф протезного поля, в том числе н костные выступы челюстей, которые на гипсовой модели быстро стираются, йто в итоге приводит к искажению рельефа готового протеза и наминам в области костных выступов, Проводимые с целью изоляции костных выступов обрисовка на модели и создание.в протезе полосги по границам обрисовки представляют собой довольно трудоемкую операцию и не обеопейивают полуйения изолирующих полостей с тойными границами,Предлагаемый опособ снятия слепков облегчает создание в протезе полостей для изоляции костных выступов челюстей и способствует уточнению границ этих полостей. Для этого перед введением в полость рта пациента ложки со слепойным материалом костные выс 1 упы йелюстей в необходимых пределах поПр р ения...
212441
Номер патента: 212441
Опубликовано: 01.01.1968
Автор: Галишев
МПК: A61C 5/06
Метки: 212441
...в патрубке стсржне 125 этот зазор ликвидируется, и сосуд 7 гермстизируется. Степень раскрытия зазора указь вается стрелкой 14 на циферблате 15. Поток водного раствора нашатырного спирта из сосуда 7 в смеситсль 2 определяется потоком ат мосферного воздуха, засасывающегося в со.суд через зазор. Чем зазор больше, тем оольше поток раствора, протекающего в единицу времени и смеситель.Сосуд с помощью трубопровода 1 б и соеди нительного патрубка 17, проходящего черезплотную пробку 18, герметически соединен со смесителем 2. От последнего отходит трубопровод 19 для отвода из смесителя отрзботанного раствора в отстойник 20 или сразу в 20 систему канализации.В цепь питания электродвигателя включеноспециальное реле времени 21, снабженное стрелкой...
Заготовки для зубных протезов
Номер патента: 212442
Опубликовано: 01.01.1968
Авторы: Андрющенко, Иванов, Красносельский, Курл, Старожук
МПК: A61C 13/09
Метки: заготовки, зубных, протезов
...качества, а во втором - расходуется много драгоценного металла.Предлагаемые заготовки выполняют в виде многослойных, в частности двуслойных пластин, наружный слой которых состоит из сплава, содержащего золото, а внутренний - из сплава, обладающего более высокой, по сравнению с наружным слоем, твердостью, на. пример из серебряно-палладиевого.Такое выполнение заготовок позволяет повысить прочность протезов, экономить золото и дает возможность применять протезы при аллергических состояниях полости рта.В качестве наружного слоя в предлагаемых заготовках можно применять, например, сплав марки ЭлСрМ 916-42, содержащий 91,6 золота и 4,2% "еребра, или сплав, содержащий90/О золота, легирующие добавки и медь.В качестве второго слоя можно...
Параллелометр
Номер патента: 212443
Опубликовано: 01.01.1968
МПК: A61C 19/04
Метки: параллелометр
...с зубом модели, нуждающимся в моделировании под опорную коронку, и отмечает точки контакта на вестибулярной и оральной сторонах. Затем гипсовую модель снимают со столика без площадки 21 и путем моделирования придают анатомическую форму зубу, вновь устанавливают модель на площадку 21 столика параллелометра, проверяют правильность моделирования и положение будущей направляющей линии. Так поступают несколько раз, пока не добиваются благоприятного положения .направляющей линии.. Следует отметить, что установочная площадка имеет размер, соответствующий подставке вращающегося столика параллелометра, поэтому модель после снятия ее со столи ка повторно устанавливается на прежнее место под тем же наклоном.Следовательно, моделирование коронок...
Инструмент для снятия слепков в полости рта
Номер патента: 219098
Опубликовано: 01.01.1968
Автор: Никитин
МПК: A61C 9/00
Метки: инструмент, полости, рта, слепков, снятия
...пациента полости инструмента отверстия рабочеи части разделены выступающими рсбрами. Кроме того, форма и размеры рабочей части инструмента примерно соответствуют форме неба новорожденных.На чертежс показан предлагаемый инструм ент.Инструмент содержит полую рукоятку 1 и полую рабочую часть 2, Рабочая часть уплощена и имеет переменное сечение. На одной уплощенной стороне рабочей части имеются удлиненные отверстия 3 для доступа воздуха, которые разделены выступающим ребром 4, а на противоположной стороне рабочей части 5 имеется ряд углублений для удержания слспочной массы.Перед применением полость инструментаочищают от слизи и рвотных масс, продувают воздухом, после чего стерилизуют. Затем ин струмент со слепочным материалом прижимают к...
Съемный зубной пластинчатый протез
Номер патента: 219099
Опубликовано: 01.01.1968
Авторы: Лейбишкис, Скрипкин, Федоров
МПК: A61C 13/225, A61C 13/34
Метки: зубной, пластинчатый, протез, съемный
...пластинчатый протез, содержащий искусственные зубы и двухслойный пластмассовый базис, отличающийся тем, что, с целью предупреждения аллергических реакций у пациента, поверхность протеза, соприкасающаяся со слизистой полостью рта, выполнена из материала, содержащего порошок 0 металлического сплава, применяемого для зубопротезных работ.2, Протез по п. 1, отличающийся тем, что дляизготовления внутреннего слоя базиса используют материал, содержащий эпоксидную смо лу ЭДс отвердителем от 11 до 12%, полимер полиметилметакрилата от 48 до 49%, мономер метилметакрилата от 20 до 21%, порошок металлического сплава, применяемого для зубопротезных работ, от 19 до 20%. Предлагаемыи прот оверхность протеза, с истой полостью рта, в одержащего порошок...
Аппарат для пескоструйной очистки металлических каркасов зубных протезов
Номер патента: 219100
Опубликовано: 01.01.1968
Автор: Изоб
МПК: A61C 19/00, B08B 5/02, B24C 3/00 ...
Метки: аппарат, зубных, каркасов, металлических, пескоструйной, протезов
...трубки 4 с бункером 5, отделенным от корпуса сеткой-перегородкой б, имеющей мягкую площадку 7, которая служит опорой для рук оператора, вводимых в корпус сбоку через проемы 8, имеющие разрезное уплотнение 9. В передней части корпуса выбрано смотровое окно 10.На внутренней поверхности задней стенкикорпуса смонтирована пылесборочная камера 5 11 с окнами 12, расположенными в зонах наибольшего образования пыли и оснащенными сеткой для предотвращения уноса вместе с пылью рабочей песчаной фракции. Задняя стенка пылесборочной камеры снабжена пат рубком 13, например, коническим.Аппарат работает следующим образом. Вбункер загружается песок. К штуцеру присоединяется шланг воздухонагнетателя, например, компрессора, а с коническим патрубком 15...
