Параллелометр

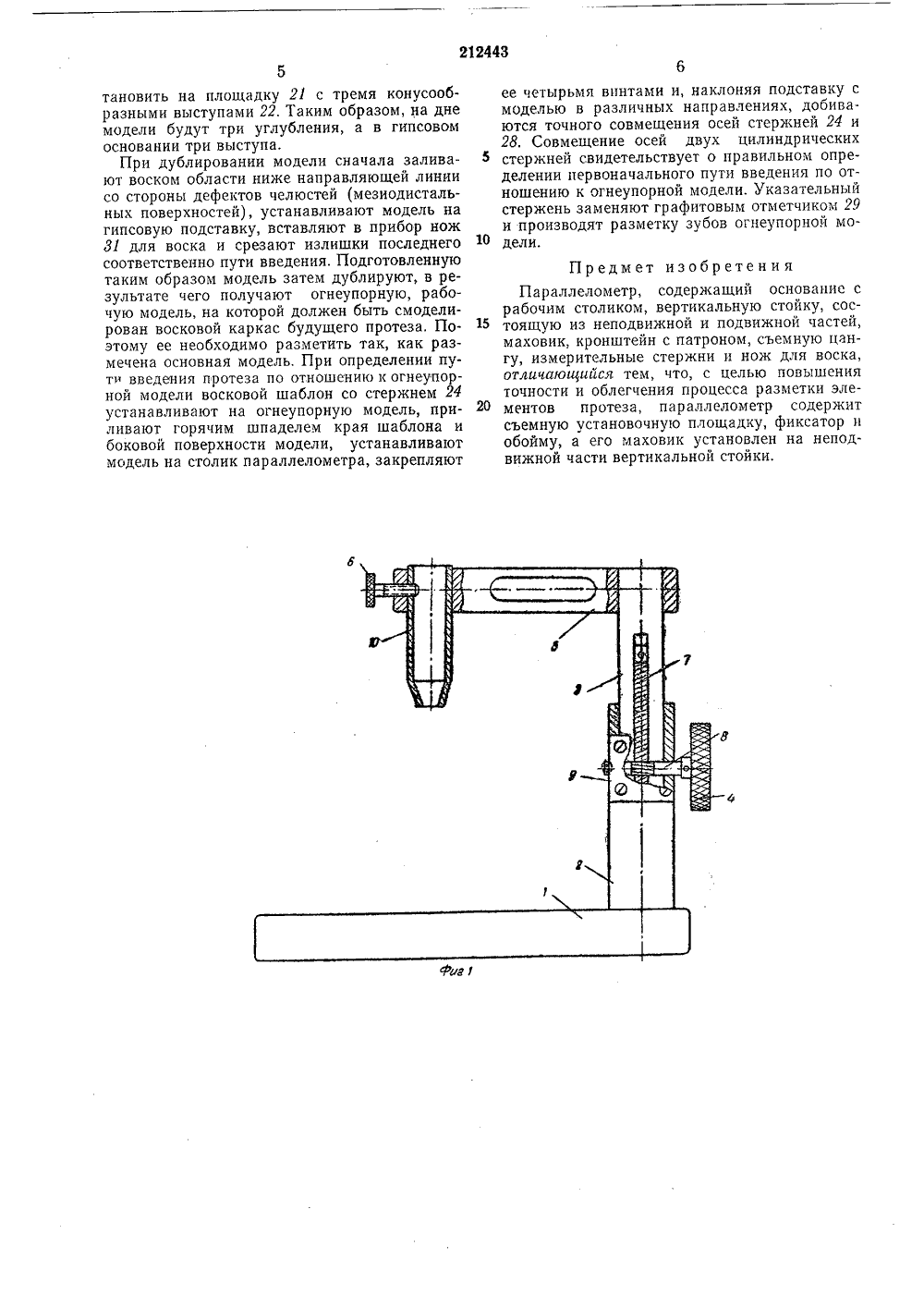

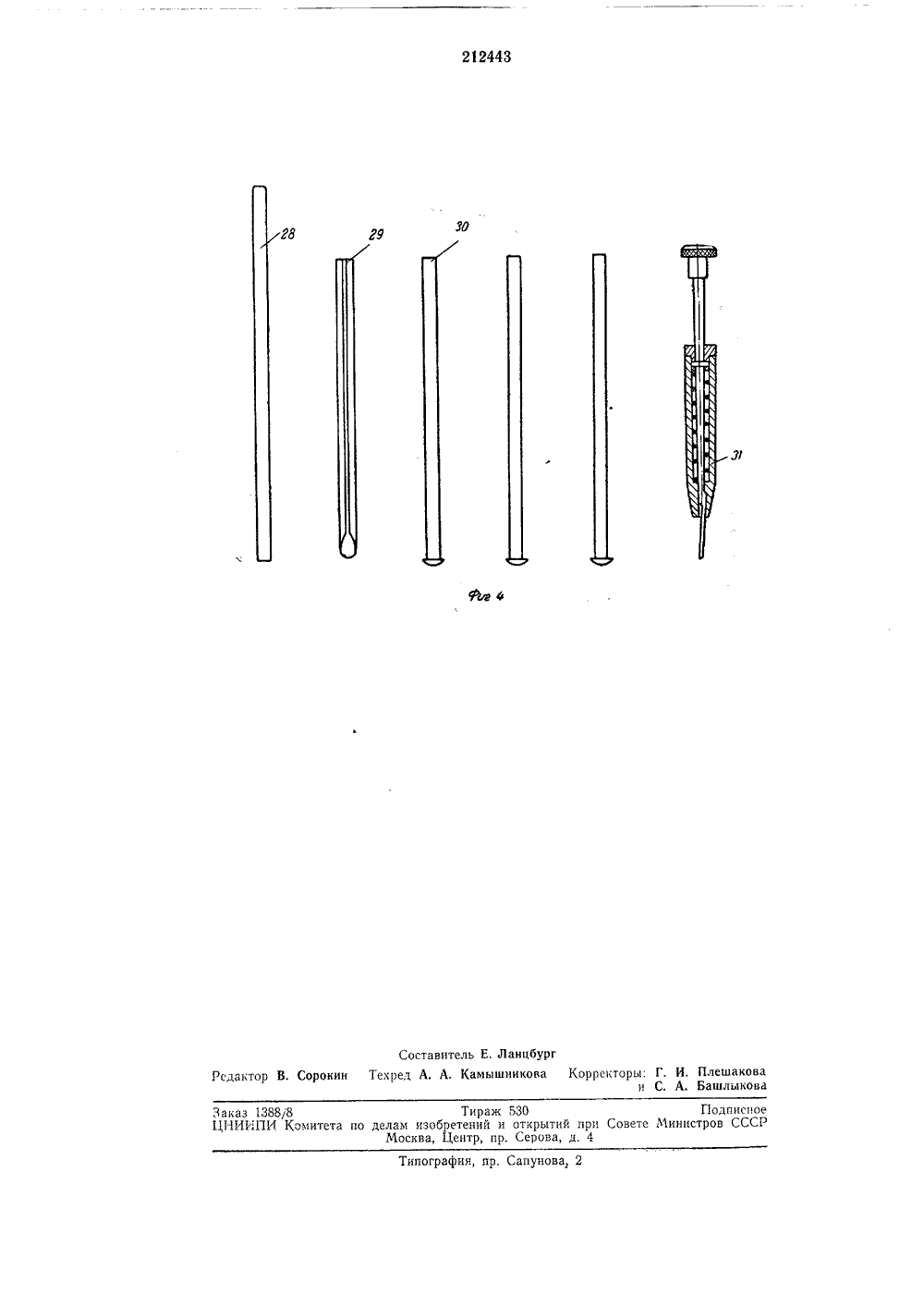

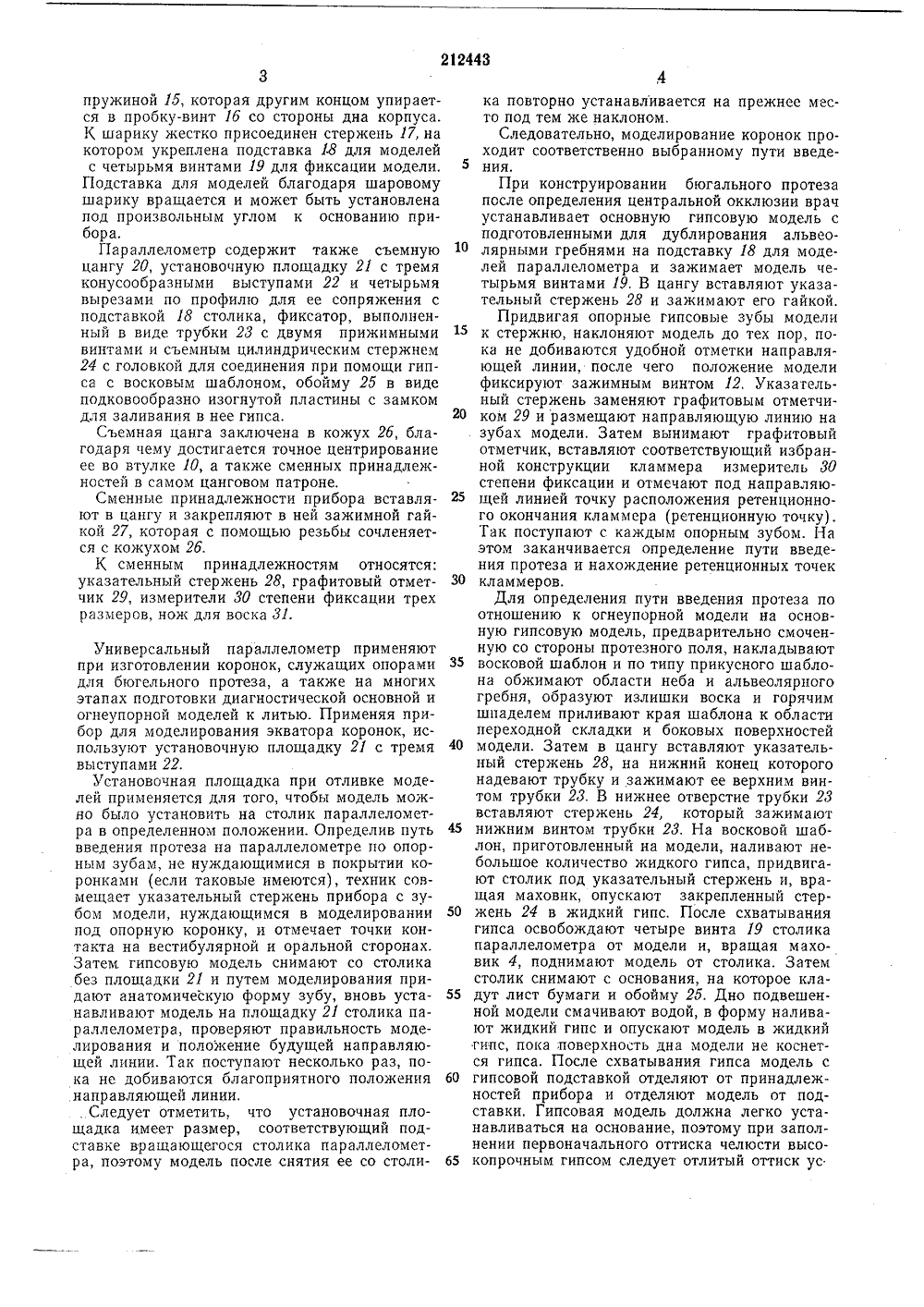

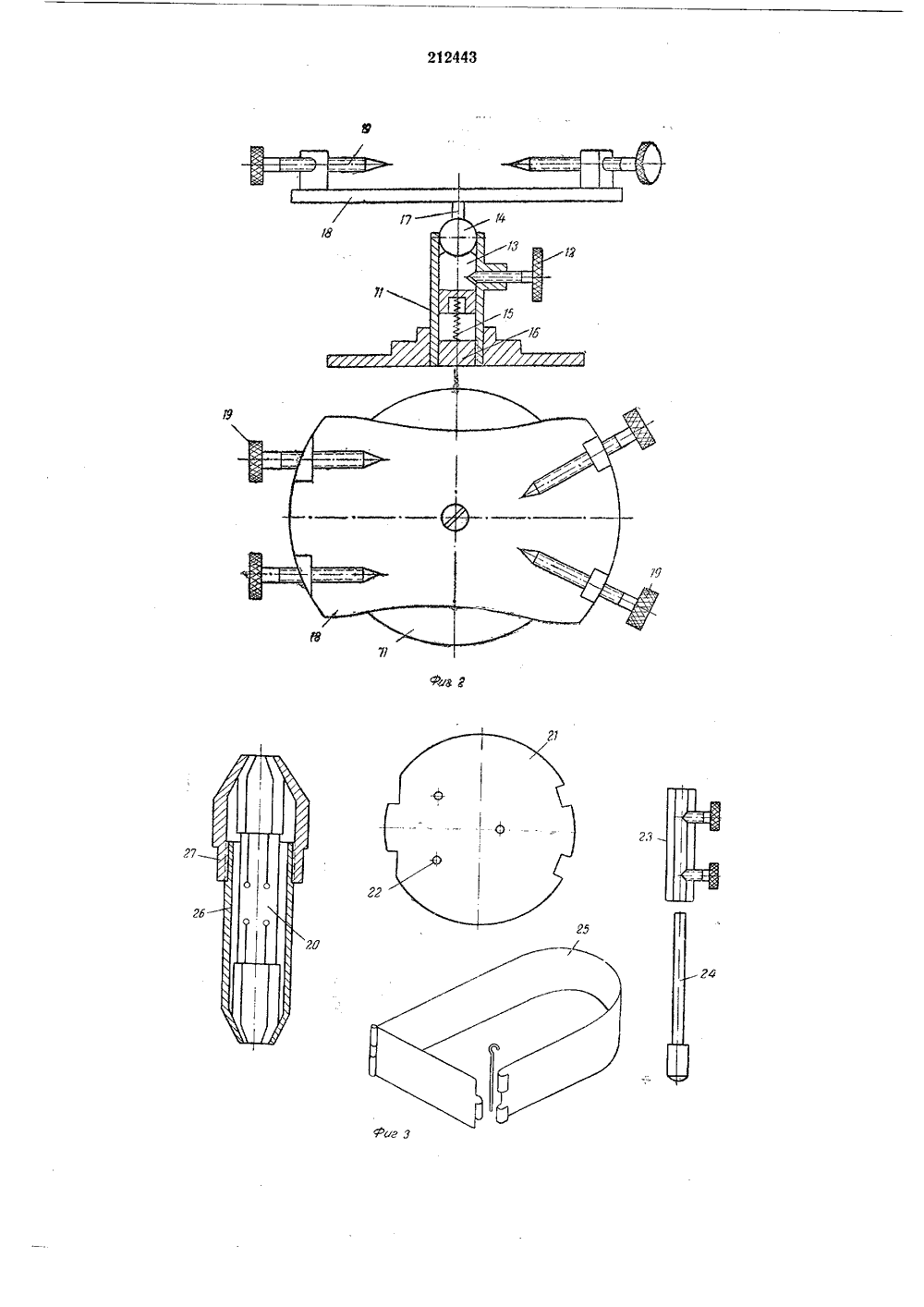

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 212443 Союа Советских Содиалистических РеспубликЪи) г ъ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ авт, свидетельства1.1966 ( 1121318/31-16) Зависимое о Кл, ЗОЬ, 21/02 Заявлено 27. присоединением заявкиПК А 61 с риоритетпубликован Комитет ло деламоретеиий и открытий УД К 615.47:616,314-08 .29-633(088.8) 29.11.1968. Бюллетень М и Совете Микис СССРликования описания 31 Л.1 Дат Авторыизобретения Я. А. Цодиков С,Д,Ш аявит АРАЛ ЛОМ Параллелометры, содержащие основание с рабочим столиком, вертикальную стойку с маховиком, несущую горизонтально расположенный кронштейн с патроном, съемную цангу, измерительные стержни и нож для воска., известны.Предлагаемый параллелометр отличается тем, что содержит съемную установочную площадку, фиксатор, обойму, а маховик установлен на неподвижной части вертикальной стойки. Гакое отличие позволяет повысить точность и облегчить процесс разметки элементов протеза, а также повысить его качество.Вертикальная стойка предлагаемого параллслометра выполнена в виде двух телескопических трубок с маховиком на наружной неподвижной трубке. Это облегчает работу и повышает точность разметки на модели элементов протеза,Установочная площадка выполнена в виде пластинки, снабженной тремя конусовидными выступами и имеющей форму столешницы рабочего столика параллелометра.Фиксация необходимого положения гипсовой модели челюсти обеспечивается фиксатором, имеющим вид трубки с прижимными винтами и съемным стержнем.Формирование гипсовой подставки для рабочей модели производится обоймой - подковообразно изогнутой пластиной с замком,Съемная цанга параллелометра заключена в кожух, что предупреждает заклинивание и децентрирование ее,На фиг, 1 изображен описываемый паралле лометр, общий вид; на фиг, 2 - столик параллелометра, в двух проекциях; на фиг. 3 сьемная цанга, установочная площадка, фиксатор и обойма; на фиг. 4 - измерительные стержни и нож для воска.10 Параллелометр содержит основание 1, вертикальную стойку, выполненную в виде системы из двух трубок 2 и 3 с маховиком 4, закрепленным на внешней трубке 2; горизонтальный кронштейн 5, соединенный с внутрен ней трубкой 3, винт б, фиксирующий цанговыйпатрон, Система трубок 2 и 3 снабжена зубчатой реечной передачей.На внутренней трубке 2 укреплена косозубая рейка 7. Ведущий маховик 4 насажен на 20 горизонтальный вал 8, который имеет косозубую нарезку, входящую в зацепление с рейкой 7. Горизонтальный вал укреплен на внешней трубке с помощью планки 9. Горизонтальный кронштейн б несет на себе запрессован ную в него вертикальную втулку 10.Столик прибора соединяет корпус 11 с зажимным винтом 12. Внутри корпуса находится втулка со сферическим вырезом 13 со стороны шарика 14, частично выступающего из корпу са столика. Втулка прижимается к шарикупружиной 15, которая другим концом упирается в пробку-винт 1 б со стороны дна корпуса. К шарику жестко присоединен стержень 17, на котором укреплена подставка 18 для моделей с четырьмя винтами 19 для фиксации модели. Подставка для моделей благодаря шаровому шарику вращается и может быть установлена под произвольным углом к основанию прибора,Параллелометр содержит также съемную цангу 20, установочную площадку 21 с тремя конусообразными выступами 22 и четырьмя вырезами по профилю для ее сопряжения с подставкой 18 столика, фиксатор, выполненный в виде трубки 23 с двумя прижимными винтами и съемным цилиндрическим стержнем 24 с головкой для соединения при помощи гипса с восковым шаблоном, обойму 25 в виде подковообразно изогнутой пластины с замком для заливания в нее гипса.Съемная цанга заключена в кожух 26, благодаря чему достигается точное центрирование ее во втулке 10, а также сменных принадлежностей в самом цанговом патроне.Сменные принадлежности прибора вставляют в цангу и закрепляют в ней зажимной гайкой 27, которая с помощью резьбы сочленяет. с ко ухом 26.К сменным принадлежностям относятся: указательный стержень 28, графитовый отметчик 29, измерители 80 степени фиксации трех размеров, нож для воска 31. Универсальный параллелометр применяют при изготовлении коронок, служащих опорами для бюгельного протеза, а также на многих этапах подготовки диагностической основной и огнеупорной моделей к литью. Применяя прибор для моделирования экватора коронок, используют установочную площадку 21 с тремя выступами 22.Установочная площадка при отливке моделей применяется для того, чтобы модель можно было установить на столик параллелометра в определенном положении. Определив путь введения протеза на параллелометре по опорным зубам, не нуждающимися в покрытии коронками (если таковые имеются), техник совмещает указательный стержень прибора с зубом модели, нуждающимся в моделировании под опорную коронку, и отмечает точки контакта на вестибулярной и оральной сторонах. Затем гипсовую модель снимают со столика без площадки 21 и путем моделирования придают анатомическую форму зубу, вновь устанавливают модель на площадку 21 столика параллелометра, проверяют правильность моделирования и положение будущей направляющей линии. Так поступают несколько раз, пока не добиваются благоприятного положения .направляющей линии.. Следует отметить, что установочная площадка имеет размер, соответствующий подставке вращающегося столика параллелометра, поэтому модель после снятия ее со столи ка повторно устанавливается на прежнее место под тем же наклоном.Следовательно, моделирование коронок проходит соответственно выбранному пути введения. При конструировании бюгального протеза после определения центральной окклюзии врач устанавливает основную гипсовую модель с подготовленными для дублирования альвеолярными гребнями на подставку 18 для моделей параллелометра и зажимает модель четырьмя винтами 19, В цангу вставляют указательный стержень 28 и зажимают его гайкой.Придвигая опорные гипсовые зубы модели к стержню, наклоняют модель до тех пор, по 10 15 ка не добиваются удобной отметки направляющей линии, после чего положение модели фиксируют зажимным винтом 12, Указательный стержень заменяют графитовым отметчи ком 29 и размещают направляющую линию назубах модели. Затем вынимают графитовый отметчик, вставляют соответствующий избранной конструкции кламмера измеритель 80 степени фиксации и отмечают под направляю щей линией точку расположения ретенционного окончания кламмера (ретенционную точку).Так поступают с каждым опорным зубом. На этом заканчивается определение пути введения протеза и нахождение ретенционных точек 30 кламмеров.Для определения пути введения протеза поотношению к огнеупорной модели на основную гипсовую модель, предварительно смоченную со стороны протезного поля, накладывают 35 восковой шаблон и по типу прикусного шаблона обжимают области неба и альвеолярного гребня, образуют излишки воска и горячим шпаделем приливают края шаблона к области переходной складки и боковых поверхностей 40 модели. Затем в цангу вставляют указательный стержень 28, на нижний конец которого надевают трубку и зажимают ее верхним винтом трубки 28. В нижнее отверстие трубки 28 вставляют стержень 24, который зажимают 45 нижним винтом трубки 28, На восковой шаблон, приготовленный на модели, наливают небольшое количество жидкого гипса, придвигают столик под указательный стержень и, вращая маховик, опускают закрепленный стер жень 24 в жидкий гипс. После схватываниягипса освобождают четыре винта 19 столика параллелометра от модели и, вращая маховик 4, поднимают модель от столика. Затем столик снимают с основания, на которое кла дут лист бумаги и обойму 2 б. Дно подвешенной модели смачивают водой, в форму наливают жидкий гипс и опускают модель в жидкий гипс, пока поверхность дна модели не коснется гипса, После схватывания гипса модель с 60 гипсовой подставкой отделяют от принадлежностей прибора и отделяют модель от подставки, Гипсовая модель должна легко устанавливаться на основание, поэтому при заполнении первоначального оттиска челюсти высо копрочным гипсом следует отлитый оттиск ус5тановить на площадку 21 с тремя конусообразными выступами 22. Таким образом, на дне модели будут три углубления, а в гипсовом основании три выступа.При дублировании модели сначала заливают воском области ниже направляющей линии со стороны дефектов челюстей (мезиодистальных поверхностей), устанавливают модель на гипсовую подставку, вставляют в прибор нож 31 для воска и срезают излишки последнего соответственно пути введения. Подготовленную таким образом модель затем дублируют, в результате чего получают огнеупорную, рабочую модель, на которой должен быть смоделирован восковой каркас будущего протеза. Поэтому ее необходимо разметить так, как размечена основная модель. При определении пути введения протеза по отношению к огнеупорной модели восковой шаблон со стержнем 24 устанавливают на огнеупорную модель, приливают горячим шпаделем края шаблона и боковой поверхности модели, устанавливают модель на столик параллелометра, закрепляют ее четырьмя винтами и, наклоняя подставку с моделью в различных направлениях, добиваются точного совмещения осей стержней 24 и 28, Совмещение осей двух цилиндрических стержней свидетельствует о правильном определении первоначального пути введения по отношению к огнеупорной модели. Указательный стержень заменяют графитовым отметчиком 29 и производят разметку зубов огнеупорной модели.Предмет изобретенияПараллелометр, содержащий основание срабочим столиком, вертикальную стойку, сос- Б тоящую из неподвижной и подвижной частей,маховик, кронштейн с патроном, съемную цангу, измерительные стержни и нож для воска, отличающиася тем, что, с целью повышения точности и облегчения процесса разметки эле ментов протеза, параллелометр содержитсъемную установочную площадку, фиксатор и обойму, а его маховик установлен на неподвижной части вертикальной стойки.Составитель Е, Ланцбург Редактор В. Сорокин Техред А, А. Камышникова Корректоры: Г. И. Плешакова и С. А. Башлыкова Заказ 1388/8 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр, Сапунова, 2
