Аппарат для литья зубных протезов из термопластических материалов

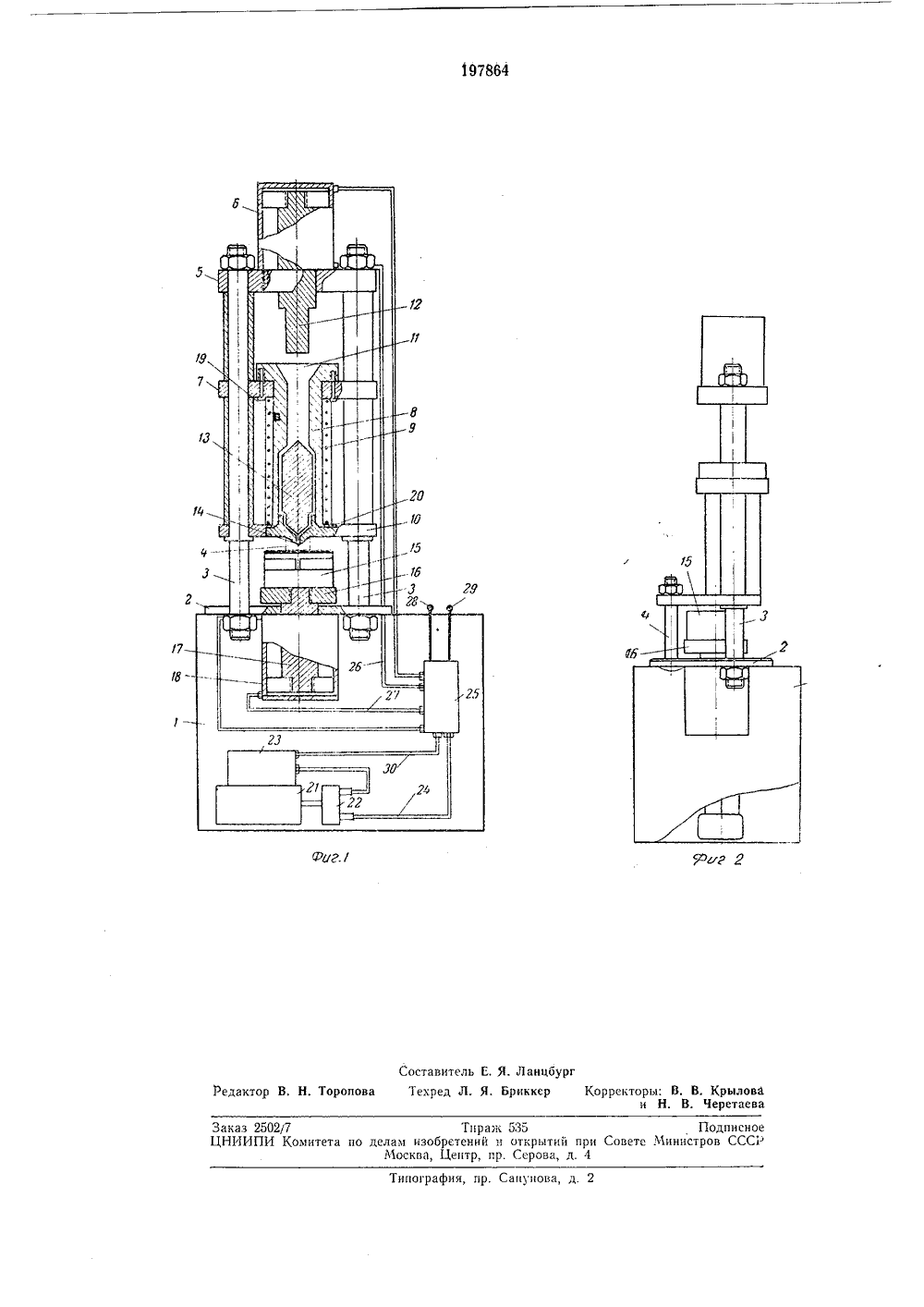

ОП ИСАН И Е ИЗОБРЕТЕНИЯ Союз Соеетских с "7 О Р Социалистических республикВТОРСКОМУ СВИДЕТЕЛЬСТВУРуч гВ р / висимое от авт. свидетельства1 л. 30 Ь,.1966 ( 1078894/31-16 аявлено 23 присоединением заявкиКомитет ло делам МП 1; А 61 сУДК 615.47:616.314.28(088,8) Приоритет Опубликов зооретений и открыти ори Соеете Министров о 09,Ч 1.1967, Бюллетень1 ага опубликования описания 9 Ч 111.19 б 7 Автор зобретения аявитель Л. Гроссма АППАРАТ ДЛЯ ЛИТЬЯ ЗУБНЫХ ПРОТЕЗО ИЗ ТЕРМОПЛАСТИЧЕСКИХ МАТЕРИАЛО Известны аппараты для литья зубных протезов из термопластических материалов, содержащие основания, стойки с установленными на них траверсами, плунжером, цилиндром-шприцем с электроподогревом и конусовидным соплом, подвижную платформу для установки кюветы.Предлагаемый аппарат отличается от известных тем, что сопло имеет точечное выпускное отверстие, примерно равное 0,7 мм, что повышает качество протезов, изготовленных путем литья термопластической массы в состоянии минимального ее расплава под давлением.Для использования стандартной зуботехнической кюветы и предупреждения ее раскрытия при литье, между опорной траверсой и основанием установлена дополнительная монтажная стойка.Степень расплава термопластического материала определяется с помощью термодатчиков, установленных на цилиндре-шприце.На фиг. 1 изображен предлагаемый аппарат, вид спереди; на фиг. 2 - то же, видсбоку.Аппарат содержит стол 1, на котором установлено основание 2 с укрепленными на нем тремя мостанными стойками 3 и 4.Две стойки 3 несут на себе верхнюю траверсу Б с гидроцилиндром 6; нижнюю траверсу 7, на которои смонтирован цилиндр-шприц 8, обогреваемый двумя электрическими спиралями 9; опорную траверсу 10. Загрузка термопластической массы производится через воронкообразное расширение 11 цилиндра- шприца 8 при поднятом в крайнее верхнее положение плунжере 12. Для равномерного обогрева и пластикации материала в цилиндре-шприце смонтирована торпеда 13. В нижней части цилиндра-шприца находится сопло 14, имеющее форму конуса с углом 120. Такой же угол имеет конусное отверстие в зуботехнической кювете 15. Наружная периферийная часть сопла 14 представляет собой кольцевую плоскую площадку, равную размерам крышки стандартной зуботехнической кюветы. Сопло имеет точечное выходное отверстие диаметром 0,7 млт.В нижней части аппарата вертикально пе ремещается платформа 16, на которой установлена кювета 15. При поднятии штока 17 гидроцилиндра 18 кювета прижимается к соплу 14 платформой 16.Конусности сопла и кюветы рассчитанытак, что при попадании конуса сопла в конус кюветы, вся кювета смещается центрально по отношению к выпускному отверстию сопла. Давление при впрыске массы воспринимается широкой кольцевой плоской пло щадкой сопла и крышкой кюветы, имеющимиодинаковые размеры; при этом сохраняется плотный контакт конуса сопла с конусом кюветы. Заданная температура в материальном цилиндре автоматически поддерживается терморегуляторами, температурная информация к которым поступает от двух термодатчиков - термопар 19 и 20, расположенных в средней части цилиндра-шприца 8 и в сопле 14.Гидросистема аппарата содержит электродвигатель 21 с гидронасосом 22 и питательный бачок 2 З с автолом. Гидронасос 22 соединен гидрошлангом 24 с распределителем 26, от которого отходят гидрошланги 26 и 27, питающие гидроцилиндры б и 18. Управляют этими гидроцилиндрами с помощью рычагов 28 и 29, связанных с клапанами распределителя 26, от которого отходит сливной гидро- шланг ЗО в питательный бачок 2 З. Вся гидравлическая система укреплена внутри стола 1 и закрыта кожухами.После завершения гипсования модели в кювету и выплавления воска горячей водой, кювета раскрывается, и в ней в контровой части острым штапелем вырезают входные и выходные каналы.Толщина и расположение каналов обеспечивают незамкнутость гипсовой формы, что препятствует возникновению больших разрушающих и раскрывающих кювету давлений. Затем включают электроподогрев аппарата, После того как температура материального цилиндра достигнет заданного значения (литье на предлагаемом аппарате произво. дится при минимальной температуре, при ко. торой возможно течение термопластической массы в сочетании с большим удельным давлением - около 3000 - 3500 кгс/см 2) в воронкообразное расширение 11 цилиндра- шприца загружается гранулированный термопластический материал, например поликарбонат. При расплавлении термопластической массы кювета помещается на платформу 16. С помощью рычага 28 и распределителя 26 масло, поступающее в распределитель под действием гидронасоса 22, подают по гидро- шлангам 27 в гидроцилиндр 18. При этом шток 17 под действием масла поднимает платформу 16 и кювета плотно прижимается к конусу сопла.С помощью рычага 29 плунжер 12 гидроцилиндра б опускают в цилиндр-шприц. Под действием плунжера зубопротезная термопластическая масса с большой скоростью впрыскивается через точечное отверстие сопла в отверстие кюветы. Время впрыскивания длится 0,3 - 0,5 сек.Отличительной особенностью конструкции опорной траверсы 10 является применение третьей монтажной стойки 4, которая позволяет пользоваться стандартной зуботехнической кюветой, так как стойка 4 препятствует раскрыванию кюветы, имеющей эксцентричное расположение впускного отверстия. Развивающееся в кювете давление настолько значительно, что при отсутствии стойки 4 аппарат изогнулся бы на монтажных стойкахЗ.Показателем заполнения кюветы является появление зубопротез ной массы из выводящих каналов кюветы. После этого рычаги 29 останавливают движение плунжера 12. Через 15 - 20 сек поднимают плунжер и снова загружают термопластическую массу в цилиндр-шприц для отливки следующего протеза, Далее движением рычага 28 опускают платформу 16 и извлекают кювету. После охлаждения кюветы в холодной воде снимают верхнюю и нижнюю ее крышки и затем выдавливают гипсовые блоки. 30Предмет изобретения1, Аппарат для литья зубных протезов изтермопластических материалов, содержащий основание, стойки с установленными на них траверсами, плунжером, цилиндром-шприцем с электроподогревом и конусовидным соплом, подвижную платформу для установки кюветы, отличающийся тем, что, с целью повышения качества протезов путем литья термопластической массы в состоянии минимальной 40 степени расплава под давлением, сопло имеет точечное выпускное отверстие, примерно равное 0,7 мм.2, Аппарат по п. 1, отличающийся тем, что,с целью использования стандартной зуботех нической кюветы и предупреждения ее раскрытия при литье, между опорной траверсой и основанием установлена дополнительная монтажная стойка.3. Аппарат по п. 1, отличающийся тем, что,с целью определения степени расплава термопластического материала, на цилиндре-шприце установлены термодатчики.Составитель Е, Я. Ланцбург актор В. Н. Торопова Техред Л. Я. Бриккер Корректоры: В. В. Крылова и Н, В, Черетаева аказ 2502/7 Тираж 535 ПодписиНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССМоскв 1, Центр, пр. Серова, д. 4Типография, пр. Сапунова, д
