A61B 5/10 — A61B 5/10

Номер патента: 1276337

Опубликовано: 15.12.1986

Автор: Переверзев

МПК: A61B 5/10

Метки: лица, параметров

...Москва, Ж - 35, Раушскаялнал ППП Патент. г. Ужгород, ул Изобретение относится к медицине, а именно к ортопедической стоматологии.Цель изобретения - сокращение времени измерения.На фиг. 1 изображено устройство для измерения параметров лица, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Устройство состоит из держателя 1, выполненного в виде рамы с подвижными планками 2 и 3, кольцом 4. На держателе 1 установлены направляющие 5 и 6, снабженные винтовой нарезкой и связанные с механизмом перемещения, выполненным в виде валов 7 и 8, зубчатыми колесами 9, причем направляющая 5 связана с валом 7 и планкой 2, а направляющая 6 - с валом 8 и планкой 3, Валы 7 и 8 снабжены измерительной лентой 10.Держатель 1 снабжен шарнирами 11, связанными с...

Номер патента: 1277951

Опубликовано: 23.12.1986

Автор: Палеев

МПК: A61B 5/10

Метки: волосков, движений, животных, осязательных, регистрации

...прямоугольные шторки так, что края шторок плотно прилегают друг к другу и полностью перекрывают световой поток осветителя 1. Каждая из шторокчерез систему рычагов соединена с общим двигателем который позволяет автоматически и с необходимой скоростью осуществлять плавное раскрытие шторок, и тем самым, увеличивать во времени ширину светящейся щели, Процессувеличения ширины светящейся щели Фотографируют на один кадр фотопленки.Начало и конец экспозиции синхронизированы соответственно с началом и моментом полного раскрытия шторок, Максимальный размер светящейся щели подбирают так, чтобы ее изображение накадре соответствовало размеру рабочей поверхности используемого фотодиода, Скорость раскрытия шторок постоянна. Время экспозиции...

Номер патента: 1279616

Опубликовано: 30.12.1986

Автор: Павлова

МПК: A61B 5/10

Метки: наступления, смерти

...с АИК.Эксперименты проводят на беспородных собаках весом 12 - 14 кг. Всем животным накануне эксперимента вводят морфин (0,05 мг/кг), а в начале его - гексенал (10 мг/кг), после чего проводят интубацию трахеи. Дыхание оставляют спонтанным, Производят канюлирование обеих бедренных вен; бедренных артерий; наружной яремной вены. Сразу же после канюлирования бедренной вены вводят гепарин (3 мг/кг), Артериальное давление измеряется ртутным манометром, подключенным к катетеризированной бедренной артерии, центральное венозное давлениев катетеризированной бедренной вене с помошью флеботонометра Вальдмана. Запись ЭКГ проводят на четырехканальном электрокардиографе ЭЛКАР. Частоту дыхания контролируют визуально по экскурсии грудной клетки с...

Номер патента: 1281249

Опубликовано: 07.01.1987

Авторы: Архипенко, Коротун, Молчанов, Неродо, Свечкарев, Сидоренко

МПК: A61B 5/10

Метки: тканях, уплотнений

...и открытий13035, Москва, Ж - 35, Раугиская наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к медицине.Целью изобретения является повышение точности измерений при различной плотности тканей за счет снабжения устройства упругой мембраной с тензодатчиками и толкателем с измерительной губкой.На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг, 2 - то же, вид сверху; на фиг. 3 - узел 1 на фиг. 1.Устройство для измерения уплотнений в тканях содержит две подпружиненные 1 О рукоятки 1 и 2 с параллельными противолежащими губками 3 и шкалой 4, причем рукоятка 1 выполнена полой и снабжена упругой мембраной 5 с тензоэлементами 6 и толкателем 7, на котором установлена...

Номер патента: 1284514

Опубликовано: 23.01.1987

Авторы: Васильев, Губенко, Кирьякулов, Шевченко, Шляховер, Яблучанский

МПК: A61B 5/10

Метки: испытания, органов, полых, прочности, разрыв, стенок

...появлением резиновогобаллона под куполом прозрачной полиэтиленовой насадки ,Одновременнорегистрируется давление разрыва цадатчике 3 давления,П р и м е р 1. На аутопсии в полость мочевого пузыря через внутреннее отверстие мочеиспускательного канала вводится резиновый баллон 1, после чего мочевой пузырь помещается в кожух 4 устройства, а участок стенки мочевого пузыря, который будет испытываться ца прочность, размещается у отверстия 5 ца боковой стенки кожуха 4, Далее шцърояки 6 кожуха 4 затягиваются. Затем постепенно насосом 2 цагцетается воздух в резиновый баллон 1, давление повьппается. Испытуемый участок стецки органа выпячивается, напрягается и разрыв стенки проис. одит при давлении 42, 1 (10 Па). После этого...

Номер патента: 1284515

Опубликовано: 23.01.1987

Авторы: Оганесян, Пьянов, Терехова

МПК: A61B 5/10

Метки: кинематических, параметров, пространственных, суставов, эксперименте

...20, проведенными через пластину 21, На подвижном суставном конце с помощью винта 11 закрепляют свободный конец тарированной шкалы 10, а в месте анатомического крепления мьшщ-сгибателей фикКоординаты точки (1 У , Е,), черезкоторую проходит ось мгновенного перемещения сустава, для 1-го интервала определяют, решая систему линей ных уравнений:(3) Изобретение относится к медицине, а именно к методам определения кинематических параметров в суставе в трех взаимно перпендикулярных плоскостях, 5Целью изобретения является выявление кинематической патологии суставов.Способ осуществляется посредством разработанного устройства.На чертеже изображено устройство для осуществления способа.Устройство имеет прямоугольную раму 1 с направляющими 2 и...

Номер патента: 1286161

Опубликовано: 30.01.1987

Авторы: Аруин, Животченко, Никитин, Потемкин, Фарбер

МПК: A61B 5/10

Метки: конечности, моментов, сил, суставах

...винта 10ввернут в опорную платформу 1, содержит головку 12 и фиксируется с помощью контргайки 13. Проушины 5 с подшипниками 6 устанавливаются на прижимных осях 14, Фиксируемых через кронштейн 15 к станине 16. К станине 16 неподвижно прикреплены планки 1 с установочными болтами 18, которые могут упи"раться в стойки 4. Для фиксации конечно-:сти испытуемого в требуемом положениина опорной платформе 1 и на станине 16предусмотрены ремни 19 и 20 соответственно.Устройство работает следующим образом.С помощью установочных болтов 18 фиксируют опорную платформу 1 относи 2тельно станины 16. На опорной платформе 1 располагают нижнюю конечность и Фиксируют с помощью ремней 19 и 20 относительно опорной платформы 1 и станины 16. Вращением...

Номер патента: 1287845

Опубликовано: 07.02.1987

Авторы: Базаров, Кицера, Пушкарева

МПК: A61B 5/10

Метки: атаксии, исследования

...электропроводную пластину 2, боковые электропроводные пластины 3 и 4, электропроводный щуп 5, источник 6 напряжения, индикатор 7, фиксатор 8, переключатель 9 дорожек.Центральная электропроводная пластина 2 расположена в пазу диэлектрического основания 1. Боковые электропроводные пластины 3 и 4 выдвинуты над пазом диэлектрического основания 1 с возможностью регулировки зазора между ними в диапазоне 30 - 80 мм и фиксации выбранной величины зазора фиксатором 8. Они могут быть выполнены с прямолинейными (слева) и зигзагообразными (справа) кромками. Электропроводный щуп 5 может замыкать одну из цепей: боковая электропроводная 25 пластина 3 или 4, один из индикаторов 7, источник 6 напряжения, центральная электро- проводная пластина 2....

Номер патента: 1289454

Опубликовано: 15.02.1987

Авторы: Гетманец, Скуратович, Сотский

МПК: A61B 5/10

Метки: масс, общего, положения, тела, центра, человека

...счетный вход триггера 21 и устанавливает его в состояние . С выхода триггера 1 сигнал поступает на входы управления первого, второго и третьего аналоговых ключей 10, 11, 12 и второго третьего и четвертого блоков 7, 8, 9 выборки-хранения. В результате этого аналоговые ключи 10 - 12 открываются и происходит интегрирование сигналов первым интегратором 13, где вычисляется импульс статического веса тела, и вторым интегратором 14, где вычисляется импульс динамической реакции опоры. Сигналы, соответствующие импульсам статического веса и динамической реакции опоры с интеграторов 13 и 14 поступают соответственно на,информационные входы второго и третьего блоков 7 и 8 выборки-хранения. Одновременно с началом движения стола 3 сигнал с угломера 4,...

Номер патента: 1291123

Опубликовано: 23.02.1987

Авторы: Евграфов, Петров

МПК: A61B 5/10, A61M 25/00

Метки: давления, органах, полых

...отдела желудка, ,Определение изменения моторной функции желудка больной проведено с помощью предлагаемого способа 14.12.84, Исследование проводилось в условиях основного обмена с помощью зонда, имеющего 3 эластичных баллона, расположенных на расстоянии 10 см один от другого и соединенных 3-просветным катетером с индуктивным датчиком давления.Предварительно определенные, согласно предлагаемому способу, величины перепадов давлений при нагреве эластичных баллонов с воздухом в термостате от комнатной температуры (20 С) до 38 С составляли 130,96 и 116 мм вод.ст.После калибровки измерительных трактов и осуществления механической дозированной компрессии каждого балл 9 на до получения в каждом иэ них давления, измеренного ранее приоего...

Номер патента: 1296116

Опубликовано: 15.03.1987

Автор: Вахата

МПК: A61B 5/10

Метки: подготовки, трансплантата

...для подготовки трансплантата, общий вид," на фиг, 2 - то же,во время определения формы дефектачерепа.Устройство для подготовки трансплантата содержит центральный стержень в виде винта 1 с фиксаторами ввиде гаек 2 и 3 и измерительные элементы в виде пластин 4 с продольнымипазами. 5, посредством которых пластины 4 установлены на винте 1 с возмож ностью перемещения и фиксации гайкой3. На рабочем конце пластины 4 имеютперпендикулярные планки 6 с опорой 7.Устройство работает следующим об 25разом,Поместив устройство в костный де-. фект примерно винтом 1 в его центр, расдвигаем пластины 4 до соприкосновения планок 6 с краями костного дефекта, причем каждая из пластин устанавливается в точку, определяющую форму дефекта, отсюда количество...

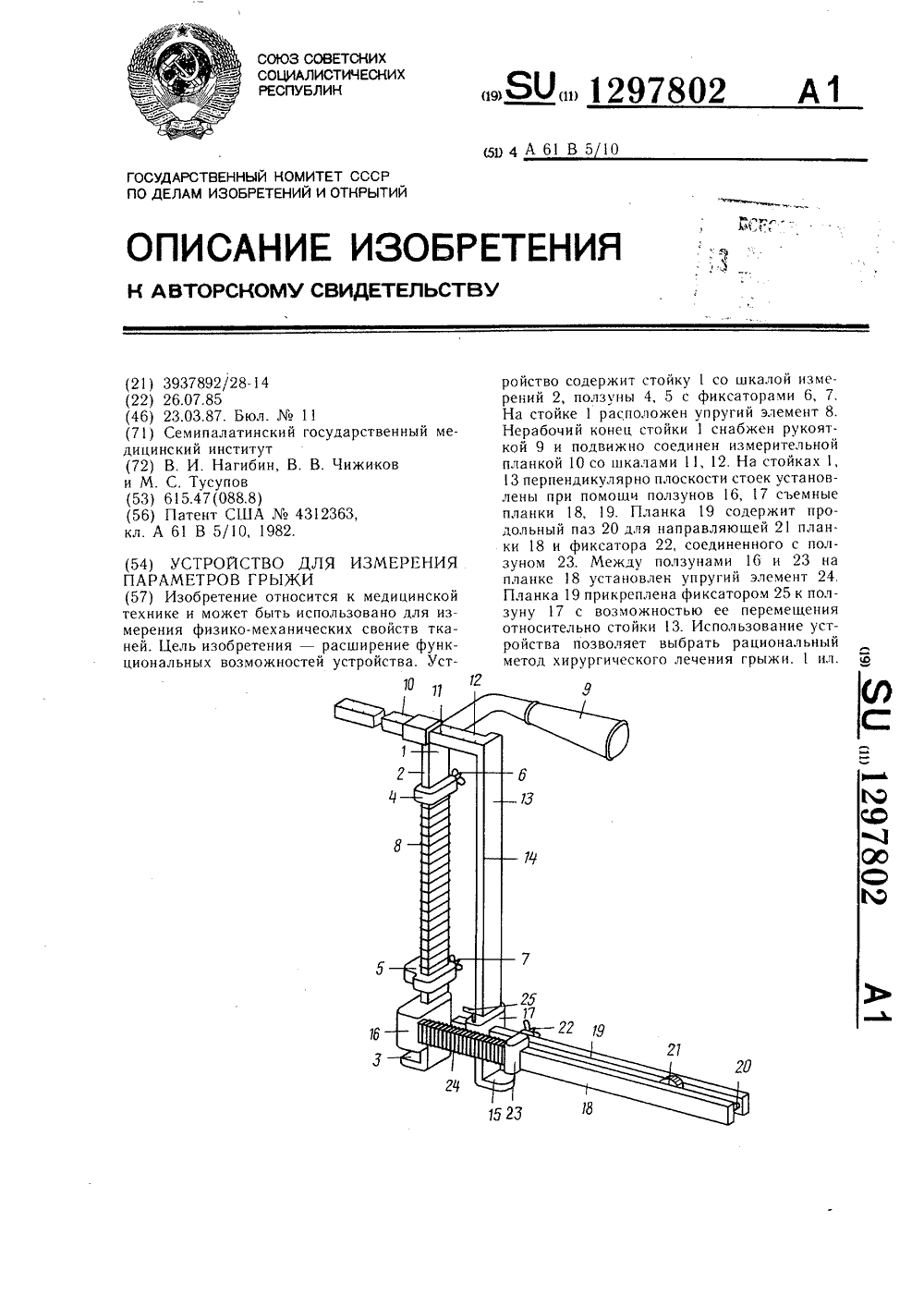

Номер патента: 1297802

Опубликовано: 23.03.1987

Авторы: Нагибин, Тусупов, Чижиков

МПК: A61B 5/10

Метки: грыжи, параметров

...и закрепляют выше или ниже измеряемого участка.Измерение расстояния между краями грыжевых ворот производят путем раздигания стоеки 13 до соприкосновения их наружных поверхностей с краями грыжевых ворот по измерительной шкале 11 планки 10. Для определения величины растяжения тканей краев грыжевых ворот на стойки 1 и 13 устанавливают ползуны 16 и 17 с планками 18 и 19, предварительно сжав упругий элемент 24, закрепив его стопором ползуна 23. Фиксатором 22 закрепляют планку 19 к ползуну 23, фиксатором 25 планку 19 к стойке 13, Снимают ползун 23 со стопора, обеспечивая тем самым расслабление упругого элемента 24 и одновременно перемещение планки 19, и, соответственно, стойки 13 относительно стойки 1 на определенное расстояние, зависящее...

Номер патента: 1301378

Опубликовано: 07.04.1987

Автор: Романов

МПК: A61B 5/10, A61B 5/16

Метки: двигательному, животных, навыку, обучения, точностному

...На экране электроннолучевого индикатора 6 видна светящаяся точка. В режиме ручного управления при замыкании кнопки 19 на входе ус" ановки 1 триггера 13 происходит смена состояний О и 1 на его выходах, и на управляющий вход генератора 1 синусоидального сигнала поступает уровень напряжения, ссответствующий 1, а на дополнительный вход первого релейного элемента 8 - уровень напряжения, соответствуюший О. В генераторе 1 начинается автоколебательный режим, а синусоидальное напряжение с его выхода поступает на вход суммирующего усилителя 2 и на тензорезисторы педали 3.Напряжения с выхода генератора 1 и тензоусилителя 4 поступают на входы суммирующего усилителя 2 в противофазах так, что при увеличении напряжения на выходе тензоусилителя 4...

Номер патента: 1301379

Опубликовано: 07.04.1987

Авторы: Каушлы, Раскачкин, Цодыкс

МПК: A61B 5/10

Метки: гониометр

...закреплены направляющие 22. На последних установлены с возможностью продольного перемещения и поворота ползуны 23, жестко соединенные с ползунами 24, установленными с возможностью перемещения на дугах 25 и 26. На ползунах 24 закреплены держатели 27 любого известного типа, для фиксации лодыжек.На дугах 25 и 26 установлены с возможностью перемещения ползуны 28, на которых посредством шарнира 29 закреплены угло мерные устройства, например транспортиры 30 и 31 со стрелками 32 и 33. Для удобства эксплуатации все ползуны и шарниры снабжены фиксаторами (не показаны).Для полноты антропометрических исследований дуги 4 и 9 и 25 и 26 и шарнир 15 снабжены отсчетными шкалами.Установка дуг 4 и 9 с возможностью продольных перемещений вдоль плат 2 и...

Номер патента: 1301380

Опубликовано: 07.04.1987

Авторы: Коротун, Молчанов, Свечкарев, Сидоренко

МПК: A61B 5/10

Метки: дна, подвижности, степени, тазового

...ц которой производится отклонение иоднижиои части стс 1)жц 51 14. Устройство работает следующим образом.Для определения степени подвижности тазового дна или его флюктуации обнажают шейку матки в зеркалах и в зависимости от размера шейки матки подбирают необходимый диаметр съемной присоски 6. Последние представлены в наборе. Съемную присоску 6 нужного диаметра навинчивают на внутренний стержень 7. Для фиксации шейки матки в устройстве нажимают прижимную пластину 1 посредством пружины 2 и сдавливают грушу 3, которая нагнетает воздух через переходник 4 и канал 5 в присоску 6. Канал 5, проходящий через внутренний стержень 7, сообщается с присоской 6 так, что при плотном прижатии присоски 6 к шейке матки создается единая замкнутая...

Номер патента: 1303140

Опубликовано: 15.04.1987

Авторы: Ахунзянов, Кочнева

МПК: A61B 5/10

Метки: зонд

...строго вертикального положения зондав сагитальной плоскости, Таким образом,к моменту измерения пузырно-уретральногоугла конец 9 стрелки 8 должен находитьсястрого в центре внутреннего отверстия урет Оры, стенки корпуса 3 за счет плотного контакта должны фиксировать положениестенки шеечного отдела мочевого пузыря,а прорезь 6 со шкалой 7 вместе со стержнем 1 должны находиться в строго вертикальном положении в сагитальной плоскости, 45контролируемом пластиной 13.После описанной подготовительной процедуры приступают к непосредственному измерению величины пузырно-уретрального угла. С этой целью оперирующий хирург, поддерживая зонд за стержень 1 в заданном положении путем оттягивания тяги 12 тормоза 11, снимает тормоз 11 со стрелки 8....

Номер патента: 1306568

Опубликовано: 30.04.1987

Авторы: Лещенко, Шостак

МПК: A61B 5/10

Метки: кисти, пальцев, руки, тренировки

...меняет свои параметры. В зависимости от целей исследования испытуемой производит одиночные или заранее заданные движения, быстрее или замедленнее, характеризуя таким образом разные стороны двигательных функций кисти, Регистрацию движений пальцев и кисти, связанных с разбирательными функциями всех нервов руки (лучевого, срединного и локтевого), проводят манипулятором как на несущей платформе 1 с подставкой 2, так и вне 5 1 О 5 20 25 30 35 40 45 50 55 2ее с разной степенью удобств в зависимости от возможностей исследуемого, например от его положения,На примере конкретного выполнения предложенного устройства поясняется работа его в действии.При тренировке и исследовании сгиба тельных движений кисти в лучезапястном суставе кисть кладут...

Номер патента: 1309958

Опубликовано: 15.05.1987

Автор: Тысячный

МПК: A61B 5/10

Метки: отдела, подвижности, позвоночника, шейного

...из ленты 10 в виде незамкнутого кольца с концами 11 имеющими три ряда отверстий (не показана) на одном конце и три ряда шипов на другом, что позволяет изме нять размеры шлема и фиксировать шлем посредством замыкания шипов (не показаны) с совмещенными с ними отверстиями. С верхней кромкой ленты 10 жестко скреплены четыре вертикаль ные стойки 12, на которых жестко укреплена горизонтальная площадка 13, в центре которой с помощью двух угольников 14 к оси 15 шарнирно закреплен патрон 16 с электрической лампочкой 17,при чем патрон 16 на оси 15 может принимать вертикальную и горизонтальную позиции. Патрон 16 соединен электрическим шнуром 18 с понижающим трансформатором (не показан). 50Объем движений в шейном отделе позвоночника отсчитывается...

Номер патента: 1309959

Опубликовано: 15.05.1987

Авторы: Котельников, Чернов

МПК: A61B 5/10

Метки: коленного, разрывов, связок, сустава

...напластине 2На свободном конце штока выполнена резьба и установлен ограничитель ЗОв виде гайки 1, Резьбовая тяга соединена с упорами посредством шарниров 12 и 13.Устройство работает следующим образом,Для диагностики повреждений крестообразных связок коленного суставаустройство фиксируют с помощью ремней на согнутой под углом 90 конечности, причем пластину 1 устанавливают на.задней поверхности верхнейтрети голени, пластину 2 - иа заднейповерхности нижней трети бедра. Стопа упирается в неподвижный предмет.Ограничитель устанавливают в необходимое положение (в зависимости отвозраста больного и его роста),обеспечивающее достаточный для диагностирования ход штока, Вращая гайки били 7 (в зависимости от направлениясмещения), сдвигают...

Номер патента: 1316655

Опубликовано: 15.06.1987

Авторы: Годин, Мукумов, Штенгольд

МПК: A61B 5/10

Метки: исследования, механических, мышцы, свойств

...посадки рычага 7 на ограничитель 9. При этом подпружиненный переменный стопор 2013збудет передвигать дополнительный рычаг 18 по часовой стрелке, а мышца будет работать последовательно в фазах изометрического и изотонического расслабления. Когда мышца расслабится настолько, что рычаг 7 упрется в ограничитель 9, электромагнит 22 обесточится и пружина, установленная на переменном стопоре 20, передвинет его вправо, позволяя дополнительному рычагу 18 повернуться против часовой стрелки до упора в рычаг 7. Далее цикл повторяется.Для создания ненагруженного сокращения мышцы катушка 27 обесточивается, а на катушку 28 подается небольшое напряжение, достаточное лишь для того, чтобы растянуть испытуемый препарат мышцы до необходимой начальной...

Номер патента: 1316656

Опубликовано: 15.06.1987

Авторы: Гурилев, Денисова, Еськов, Кирпатовский, Лужецкий

МПК: A61B 5/10

Метки: бесплодия, диагностики, дифференциальной, мужского

...и их среднейскорости до момента прекращения движенияВычисляют среднее время движения и среднюю подвижность сперматозоидов по формулам:ею, хс ,(1)где 1., - среднее время движения;М - средняя подвижность;- объем эякулята; 5 10 5 20 25 30 35 40 45 50 55 С, - концентрация подвижных сперматозоидов в -й момент времени;К, - средняя скорость сперматозоидовв -и момент времени;1; - время с начала исследованиядо момента -го измерения;о - количество измерений образцадо момента прекращения движения сперматозоидами.По отклонению величин среднего времени движения и средней подвижности относительно нормы на 10 и более отвергают идиопатическую форму бесплодия.Пример. Пациент А 27 лет, состоит в браке 5 лет, имеет два ребенка 3 года и 1 год....

Номер патента: 1321406

Опубликовано: 07.07.1987

Автор: Панков

МПК: A61B 5/10, A61M 23/00

Метки: диагностическое, медицинское

...сокращений полых органов.На чертеже показано медицинское диагностическое устройство, разрез по продольной оси.Устройство содержит изготовленный из прозрачного материала корпус 1 с градуировкой 2, стержень 3 со свободным концом 4, и наконечник 5. На корпусе 1 закреплена гофрированная трубка 6 с глухим концом 7, стержень 3 подпружинен пружиной 8. Наконечник 5 соединен с корпусом 1 при помощи пружины 8 и гофрированной трубки 6.Устройство применяют следующим образом.Оперативным путем у животного в брюшной стенке формируется кишечный свищ. После стихания воспалительной реакции через свищ в кишку в изоперистальтическом направлении на глубину 10 - 15 см вводится устройство и устанавливается так, чтобы одна половина корпуса 1 с градуировкой 2...

Номер патента: 1324642

Опубликовано: 23.07.1987

Авторы: Евтеева, Немиров

МПК: A61B 5/10

Метки: тремометр

...В одну из диагона лей моста включен генератор 1, а другая, измерительная, подключена к входам дифференциального усилителя 6.В том случае, когда подвижная пластина датчика 2 движений находится на 40 равном расстоянии от неподвижных, емкости обоих конденсаторов равны, мост уравновешен, и сигнал с измерительной диагонали равен нулю. При изменении положения подвижной пласти ны 4 относительно среднего положения вследствие дрожания (тремора) руки испытуемого емкости конденсаторов изменяются, причем у одного из них увеличивается, а у другого уменьша ется, и в измерительной диагонали моста возникает сигнал рассогласования, пропорциональный величине отклонения от среднего положения, Дифференциальный усилитель 6 усиливает сигнал, а...

Номер патента: 1324643

Опубликовано: 23.07.1987

Авторы: Марина, Морозов, Скибенко, Скоб

МПК: A61B 5/10

Метки: животных, лабораторных, третбан

...следующим образом. 35Лабораторные животные находятсяв третбане 1 на беговых дорожках 5,разделенных перегородками 4 корпуса 2.Посредством электропривода 6 лента 3 третбана приводится в движение, 40при котором лабораторные животныесовершают бег. Электростимулятор 9является приспособлением для вынужденного бега лабораторных животных(35-40 В переменного тока), в качестве которых используются крысывесом 150-200 г, При малых скоростях (40 м/мин) ленты третбана лабораторное животное находится в правойчасти третбана 1, т,е, в противополож.50ной стороне от электростимулятора 9.1Посредством регулятора 7 скорости изменяется скорость движения ленты третбана. Когда скорость движенияленты третбана 1 достигнет максимальной скорости бега каждого...

Номер патента: 1326244

Опубликовано: 30.07.1987

Авторы: Грингауз, Забаровский

МПК: A61B 5/10

Метки: искривлений, позвоночника

...20 ность продольного перемещении и поворота относительного упругого фиксатора 1 О, установленного в центре транспортира. Упругий фиксатор 10 выполнен, например, в виде подпружиненного винта, а брзнши 3 и 4 снабжены упругими элементами 11, напри мер, в виде плоских пружин для фиксации указагп 1 ых бранш на шкале 2 линейных измеренийй.Устройство используют следующим образом.Для измерения параметров и подвижности в сзгиттзльной плоскости в поясничном отделе позвоночника по,.вижные бранши 3 и 4 устанавливают на позвоночник так, чтобь 1 одна бранша находилась, например, нз остистом отростке Х 11 грудного позвонка, а вторая на 1 крестцовом позвонке, бранши располагают на равном расстоянии от центра транспортира. Затем двигают указатель 7...

Номер патента: 1327877

Опубликовано: 07.08.1987

Авторы: Аруин, Зациорский

МПК: A61B 5/10

Метки: аппарата, биомеханических, мышечного, свойств

...действием заданного усилия крутящий момент относительно оси сустава и по отношениюмомента к силе тяги рассчитывают плечо силы тяги.1327877 лия крутящий момент относительно осисустава и по отношению момента к лсиле тяги рассчитывают плечо силытяги. Формула и з о б р е т е н и я Составитель М, ПознякТехред М,Ходанич Корректор С. Черни Редактор Е. Папп Заказ 3417/4 Тираж 595ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к медицине, а именно к анатомии.Цель изобретения - морфометричес 4 кая оценка характеристик глубоких мышц за счет определения плеч силы тяги. Способ...

Номер патента: 1327878

Опубликовано: 07.08.1987

Авторы: Арадовский, Вайсман, Дубогай, Семененко, Соловьев, Сульдина

МПК: A61B 5/10

Метки: осанки, правильной, самоконтроля, тренировки

...3 датчик устанавливается вположение, показанное на фиг,2,при этом контактные стенки 4 и дно5 полости разомкнуты и шарик б находится в центре конусообразной полостиИзменение положения головы по отношению к вертикальной оси вызываетперенапряжение передней, задней илибоковых групп мышц туловища в саггитальной или фронтальной плоскости,что определяет правильность осанки.При отклонении от вертикальной оси происходит превышение угла К , вследствие чего шарик б под воздействиемсилы тяжести перекатывается и замыкает цепь между контактными стенками 4и дном 5 конусообразной полости, чтовызывает срабатывание звукового сигналиэатора - подачу звукового сигнала. Применение устройства за счет. подачи сигнала об отклонении головы от вертикальной оси...

Номер патента: 1327879

Опубликовано: 07.08.1987

Авторы: Кибкало, Переверзев, Переверзева

МПК: A61B 5/10

Метки: асимметричной, лица, параметров, симметричной, улыбках, человека

...плоскости по той илииной линии 21,Устройство работает следующим об 20 25 30 35 40 45 изгиба верхней губы при улыбке иотдельно каждой половины губы, 4 ил,Удерживая устройство левой рукойэа ручку 2, прикладывают его к лицучеловека, совмещая ось вращения шестерен 10 и 11 с серединой свободного (нижнего) края верхней губы во время улыбки, и ориентируя УстРойство в пространстве таким образом, чтобывертикальная ориентировочная линия7 совпала со срединно-сагиттальнойплоскостью лица, а горизонтальнаяориентировочная линия 21 с эрачковойплоскостью,При асимметричной, улыбке каждый иэ указателей 3 и 4 необходимо устанавливать на нужный угол изгиба правой и левой половин верхней губы, Для этого поворотом ручки 8 перемещается указатель 3,...

Номер патента: 1329771

Опубликовано: 15.08.1987

Автор: Карпов

МПК: A61B 5/10, A61B 5/16

Метки: выработки, животных, рефлексов, условных

...интер- В,лд времени животное случайно выполнит Ее несколько раз условнукэ реакцию, то это цс- приведет к изменению состояния реверсивного счетчика 8 импульсов, так как схемасовпалеция це цропускает импульсы со ," (мь 11 формцро)днця цдры импульсов. Та,им Образом, ели животное Выполнит условц) ю реакцию, то величина БР уменьшится 3 одну суцень цо сравнению с перво)ч;.Ьно установленной. Если животное не ВЫИзсИт уСИ)ВНОй рЕаКцИИ, тО ВЕЛИЧИНЗ БР с("ЗцстЯ у ВЕЛИЧ(ццой На Одну СгуПЕНЬ ПО равнению с первоначально установленной.)се н лсржки заланного интервала времени;,сл( 3 зрел(ени Выработает разрешаюццс цотенццдл и цачцется очередной циклсс 1 ИЯ.( хема 1(1 формирования пары импуль. ч)н целсгзвляет собой схему двух однонибрдторов,...

Номер патента: 1331489

Опубликовано: 23.08.1987

Автор: Аруин

МПК: A61B 5/10

Метки: параметров, перемещения, регистрации, стопы

...8.На ноге пациента размещены такжеплоские фигурные отражатели, напри,мер, гантелеобразной формы, ось которых совпадает с осью голени. Устройство Функционирует слелующим образом,При постановке стопы на опору вовремя движения одна из контактных пар2 и 3 датчика 1 замыкается и включает радиопередатчик, Сигнал радиопередатчика 4 через радиоканал и приемник 5 поступает на блок 6 управления,который включает импульсный осветитель 7. Отраженный от отражателей 9световой поток экспонирует светочувствительный материал стереофотограмметрической камеры 8.Таким образом, на фотопластинкахрегистрируется пространственное по 30 35 45 50,оси голени. 10 15 20 5 ложение фигурных отражателей 9, характеризующее углы между стопой и голенью и стопой и...
