A01C 3/00 — Обработка навоза; внесение навоза в почву

Номер патента: 1623577

Опубликовано: 30.01.1991

Авторы: Линник, Муляр, Пономарев, Шкодкин

МПК: A01C 3/00, E02B 5/08

Метки: включений, крупных, навоза, отделения

...вращения барабана 6 и закреплены нд ос . 9, расположенной эксцентрично относительно вала 5 барабана 6.Устройство снабжено отражателем 10, который выполнен в виде набора клиновидных элеиеьтов 11, каждый из которых своим оснонднием 2 закреплен на одном из отогыу;ых учаокод 4 решезки 1 и обращен упомянутым эцовдием 12 в сторону трубопроьодд .1,Каждый клиновидныи элемент 11 выполнен шириной 13 (в оси) основания 12, павной ширин отогнутого участка 4 решетки 1, и длиной 14 (в оси) не менее дв. иной .лньксцсн ист.тд (Я) оси 9 крепления пальцев 8.Известно, цто вибо,ее часто всрецающаяся максимальная длина включений составляет 50 мм, д надежная работа погрузчиков навозной массы ПНЖ, насосов ННТ, НЖНдолжна обеспечиваться нд навозной массе,...

Номер патента: 1625370

Опубликовано: 07.02.1991

Авторы: Гатин, Зимагулов, Камалиев, Комиссаров, Рамазанов, Сафин, Штубов

МПК: A01C 3/00

Метки: выгрузки, навоза

...23, связанного через зубчатый редуктор 24 с ведущим элементом 25 муфты 13, Электродвигатель одновременно приводит во вращение масляный шестеренчатый насос 26, который сообщен посредством маслопривода 27 с гидрораспределителем 19, корпус которого закреПлен на стойке 28. Для откачки жидкой фракции навоза из лотка 6 в резервуар 29 служит соединенный с его нижней частью через шланг 30 насос 31. Для приема и дальнейшего транспортирования твердой фракции навоза, выгружаемой из ковша, предназначено транспортирующее средство 32 которое расположено под верхним концом направляющих 3,Устройство работает следующим образом.Ковш 5 благодаря включенной гидроподжимной муфте 13 через гидрораспределитель 19, переведенный в положение нагнетания...

Номер патента: 1628883

Опубликовано: 23.02.1991

Авторы: Гребцов, Котов, Тройнин, Цыков

МПК: A01C 3/00

Метки: жидкого, навоза, фильтрации

...на стенках корпуса 1 с возможностью поворота в вертикальной плоскости, Плита 8 выполнена в виде двуплечего рычага, меньшее 10 плечо которого соединено шарнирно посредством рычагов 11 и штанги 12 с осью 13 шарнирного крепления полки 5, На стенке корпуса 1 установлен ограничитель 14 поворота полки 5.Полка 5 имеет направляющий лоток 15 для стока жидкой фракции.Установка работает следующим образом,Жидкий навоз по подводящей трубе 2 поступает в корытообразную емкость 3 и сливается на наклонную фильтрующую поверхность 4. Жидкая фракция, прошедшая через отверстия фильтрующей плоскости 4, поступает в сборник 7 жидкой фракции. Твердая фракция по наклонной фильтрующей поверхности 4 за счет гравитации сползает вниз на удерживаемую противовесом б...

Номер патента: 1630631

Опубликовано: 28.02.1991

Авторы: Курилов, Ляшенко, Писаренко, Фарносов, Федотов

МПК: A01C 3/00

Метки: жидкого, навоза, разделения, фракции

...конуса 12. Меньшее основание последнего имеет радиус, превышающий радиус цилиндра 4, и обращено в сторону патрубка 2 подачи навоза. Перфорация цилиндра 4, обечайки 8, набора 11 обечаек и конуса 12 выполнена с размером отверстий, превышающим размер отверстий перфорации барабана 1,Обечайка 8, набор 11 обечаек и конус 12 в зоне своих выгрузных отверстий соединены с барабаном 1 посредством стоек 13 с упругими элементами 14. Цилиндр 4 посредством стоек 15 жестко закреплен на барабане 1, Под последним расположен сборник 16 жидкой фракции, а у выхода барабана внизу установлен выгруэной транспортер 17.Устройство работает следующим образом,При вращении барабана 1 крутящий момент передается через стойки 15 и 13 цилиндру 4, распределителю 5...

Номер патента: 1630632

Опубликовано: 28.02.1991

Авторы: Головинов, Якименко

МПК: A01C 3/00, G05D 27/00

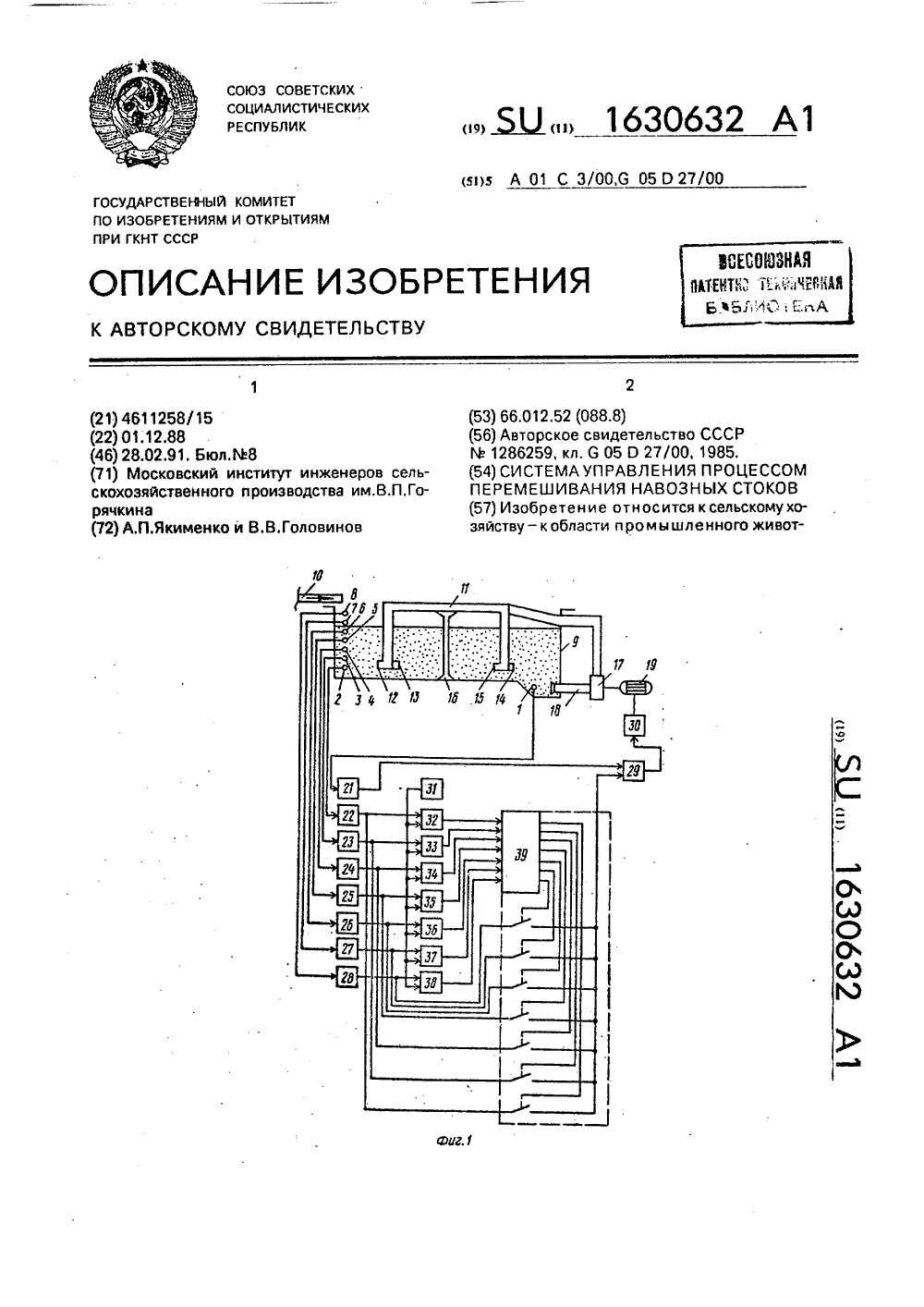

Метки: навозных, перемешивания, процессом, стоков

...перемешивания навозных стоков работает следующим образом.Сигналы с датчиков 1 - 8 поступают соответственно в элементы 21-28 усиления. Затем усиленные сигналы с этих блоков поступают соответственно в блоки 32-38 сравнения, где происходит сравнение усиленных сигналов от ультразвуковых датчиков с установленным задатчиком 31 уровнем напряжения. В случае максимального заполнения резервуара 9 навозными стоками, то есть датчик 8 погружен, на выходах блоков 32 - 38 сравнения устанавливаются низкие логические уровни сигнала. При этом аналоговый коммутатор 39 .включает тот управляемый контакт, который подает сигнал, соответствующий величине измеренной датчиком 8 плотности, на второй вход блока 29 вычитания, на первый вход которого подается...

Номер патента: 1635922

Опубликовано: 23.03.1991

Авторы: Гребцов, Гриднев, Котов, Тройнин

МПК: A01C 3/00

Метки: навоза, обезвоживания

...К ЦОследнеи.Рэзмешеио оцдсте 1 11 н цлцскоси,расположецнцй цод улом к радиальнойПЛОСКОСТИ СТДКДНД, ГОЭВОЛЯСТ ИСПОЛ )ООДГЬ дополнительные силы инерции цри изменении траектори деиженч де)е)эд дл 51 цо,; - шения степени отделения жидцЙ фрд ции о ПОЛОСТЬ Ло 4 ДСТИ,Установка рабодет следующим обрд- ЭОМ.Исходньй ндооэ цереэ пдтрубок 8 цг 5 ддется в полость стдкднд 4, )4 Куда цри Ег) вращении цод Деистоиегл н Гроб;.жных Сил навоз н ниде тонких плоских струй Выходит через прорези 6 д гдб)Гчуо цооерх 5 10 15 20 25 30 35 40 45 50 55 ность направителей, которье обеспечиваотдальнейший разгон навоза и отбрасываютего тонким слоем, равным ширине прорези9, на поверхность перфорированного раздели)елч 2, При этом обеспечивается интенсивное отделение...

Номер патента: 1637682

Опубликовано: 30.03.1991

Авторы: Лайба, Фарносов

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...превышающей величину зазора между боковой поверхностью ролика 6 и барабана в 1,5 - 2 раза, Скребки 11 выполняются сплошными или из отдельных элементов.Устройство работает следующим образом.Исходный жидкий навоз подается непрерывночерез патрубок 5 в полость барабана 1, вращающегося на валу 2 в подшипниковых узлах 3 посредством механизма привода 4. При вращении барабана входящий поток распределяется по перфорированной поверхности и одновременно движется по наклону к выходу избарабана, При этом структурно не связанная жидкая фракция истекает через слой образующегося осадка и перфорированную поверхность барабана наружу, а задержанный осадок твердой фазы движется непрерывно к прижимному ролику 6, вращающемуся вокруг своего вала 9 от...

Номер патента: 1637683

Опубликовано: 30.03.1991

Авторы: Боцвин, Ларкин

МПК: A01C 3/00

Метки: разделения

...посредством патрубка 12 соединено с отводом 13 осветленных стоков,Устройство снабжено приспособлением для отделения крупных частиц стоков, которое выполнено в виде набора перфорированных заслонок 14, каждая из которых размещена в большем. основании соответствующей ей воронки средства разделения. Размеры отверстий перфорации укаэанных заслонок выполнены увеличивающимися в направлении конической,части 2 цилиндра 1,Устройство работает следующим образом,Стоки поступают в полость между цилиндром 1, воронкой 8 и полым конусом 7, В этой полости под действием кинетической энергии потока стоков возникает их закручивание и под действием центробежных сил крупные включения перемещаются к поверхности цилиндра 1 и, теряя скорость, опускаются в...

Номер патента: 1639455

Опубликовано: 07.04.1991

Авторы: Каленский, Ледин, Лисионков, Пацев, Старокожев, Тарасенко, Терещенко, Титаренко

МПК: A01C 3/00

Метки: навозных, обезвоживания, стоков

...15 с од ногоконца, На кольцах 16 - 20 установлены зажимы 23 для фиксации секций 5 - 9 с их второго конца, Барабан 2 и секция 9 крепятся соответственно к меньшему 10 и большему 11 основаниям при помощи болтов с гайками.Устройство работает следующим обраэомНавозные стоки патрубком 3 подаются в перфорированный барабан 2, состоящий из секций 5 - 9, и фильтруются, причем жидкая фракция стекает через перфорацию в лоток 14, а оставшаяся твердая фракция за счет сил сцепления навоза и перфорации секции поднимается вверх по внутренней поверхности секции при вращении барабана 2 и вперед до того момента, пока за счет сил гравитации порция твердой фракции не упадет на дно секции на расстоянии от исходной точки.Затем процесс повторяется и так...

Номер патента: 1644757

Опубликовано: 30.04.1991

Авторы: Вершинин, Голубцов, Гриднев, Кусембеков

МПК: A01C 3/00

Метки: жидкого, навоза, разделения

...следующим образом. Исходный навоз поступает через окно10 в приемную камеру 13. Из приемной камерц 13 навоз гнековым рабочим органом 5 подается в рабочее пространство, ограниченное корпусом 1 и фильтрующим элементом 2. Жидкая фракция под напором просачивается через отверстия фильтрующего элемента 2 в его внутреннюю полость и через патрубок 11 выводится по трубопроводу 15 на дальнейшую обработку. Во время сти фильтрующего элемента 2 взрыхляют сгущенную фракцию и очищают отверстия последнего. Промывку филь 1 рующего элемента 2 осуществляют подачей жидкой фракции из камеры 13 посредством насоса 14. 3 з,п, ф-лы, 1 ил. цикла фильтрации задвижка 17 открыта, Сгущенная фракция перемещается шнековым рабочим органом 5 в сторону патрубка 12...

Номер патента: 1644758

Опубликовано: 30.04.1991

Авторы: Гребцов, Конопкин, Котов, Тройнин

МПК: A01C 3/00

Метки: жидкого, навоза, разделения, фракции

...из кинцо которой зареале состороны ВыхОДКОЙ части трубьь.Сливные трубы прикреплены к наклонному фланцу 16 корпуса .1. В нижией части 5корпуса 1 в зоне выхода твердой фракцииустановлен выгрузной патрубок 17 твердойФракции, Выходной конец Внутренней трубы 9 является патрубком 18 слива жйдкойфракции 5Устройство работает следующим Образом.ПОтОк навоза поступае В кОрпус 1, рассекается конусом разделителя 5 и лопастями 7 барабана 6 эавихрителя, приобретая вращательное движение. При этом тяжелая фракция под действием центробежных сил прижимается к боковой поверхности корпуса 1, перемещается вдоль его стенок и по фланцу 16 и выгрузному патрубку 17 выводится из устройства,В полости конуса разделителя 5 создается разрежение, под действием...

Номер патента: 1644759

Опубликовано: 30.04.1991

Авторы: Александров, Локшин, Торчинская, Чебаненко

МПК: A01C 3/00, B02C 18/40

Метки: жидкого, навоза, насос-измельчитель

...к центру насоса (нафиг, 1.движение навоза обозначено стрелками). На выходе из секторов навоз снова измельчается режущими кромками 3 и 8.При этом перегородки возвращают навоз от 10 периферии к центру со смещением в направлении, обратном вращению рабочего колесаа результате чего обеспечивается многократность резания, Этому способствует также движение навоза в кольцевом 15 канале по спиралеобразной траектории,Формула изобретения Насос-иэмельчитель жидкого навоза,содержащий корпус с кольцевым каналом, 20 всасывающим и нагнетательным патрубками, и рабочее колесо с лопастями, имеющими режущие кромки, отл ича ю щийся тем, что, с целью повышения степени измельчения, он снабжен имеющими режущие кром ки перегородками, закрепленными вкольцевом...

Номер патента: 1646497

Опубликовано: 07.05.1991

Авторы: Ильенко, Смирнов, Цапун

МПК: A01C 3/00

Метки: навозных, разделения, стоков

...откуда - на наклонный перфорированный элемент 3. Жидкая фракция проходит через поры элемента 3 и собирается в сборнике жидкой фракции с последующим отводом через трубу. Твердая фракция, образовавшаяся на наклонном элементе 3, под действием силы тяжести и за счет угла наклона последнего сползает вниз, Во входной части элемента 3 происходит значительное выделение грубых включений из навозной массы, образуя твердую фракцию, которая накапливается перед крыльчатками б и ее перфорированными лопастями 8, образуя пологую "горку", Более разжиженная твердая фракция накатывается на образовавшийся слой (горку) твердой фракции, При этом жидкая фракция дополнительно фильтруется через слой твердой фракции с выделением более мелкодисперсной фазы...

Номер патента: 1646498

Опубликовано: 07.05.1991

Авторы: Гребцов, Гриднев, Полковников, Тройнин

МПК: A01C 3/00

Метки: навоза, роторный, сгуститель

...плоскости, Перфорированные элементы 6 подпружинены относительно стенок стакана 3 посредством, например, пружин 8 резиновых жгутов и т.п. Смежные перфорированные элементы 6, смонтированные на кромках прорези 4, образуют фильтрующую емкость 5. На свободных концах элементов 6 установлены отводы 9 жидкой фракции, сообщенные с поддоном 10. Для подачи навоза в полость стакана 3 предназначен патрубок 11. Отвод твердой фракции обеспечивает приспособление 12, а лоток 13 отводит жидкую фракцию.Роторный сгуститель навоза работает следующим обазам,Из патрубка 11 исходный навоз поступает в полость вращающегося стакана 3, приобретает вращательное движение и за счет центробежных сил перемещается по радиальным фильтрующим емкостям 5,...

Номер патента: 1655327

Опубликовано: 15.06.1991

Автор: Калмыков

МПК: A01C 3/00

Метки: разделения, суспензий

...5 выполнен в виде участка спирали Архимеда.Рабочий процесс установки для разделения суспензий заключается в следующем,Исходную суспенэию через камеру 3 подаюг на наклонный фипьтрующий элемент. Под действием гравитации осуществпяетсч движение суспензии вниз с одновременным разделением ее на фракции путем фильтрации жидкости через отверстия элемента 5. При этом жидкая фракция поступает в поддон 14 и выводится из установки. Твердая фракция, продолжая движение вниз по наклонному фильтрующему элементу 5 - основному участку б, попадает на перфорированный дополнительный участок 7, где происходит ее накопление до подхода Одного из концов пластинчатого сбрасывателя 10. Дальнейшее перемещение твердой фракции по поверхности участка...

Номер патента: 1658861

Опубликовано: 30.06.1991

Авторы: Вендин, Головинов, Паткин, Якименко

МПК: A01C 3/00, G05D 27/00

Метки: навозных, перемешивания, процессом, стоков

...быть задан параметрами 0013-0015), происходит срабатывание одного из 0013 - 0015 и посылка импульса одновибраторами 0016-0017 на необходимйе сбросы и переключения в других блоках.Задатчик 88 допустимого значения плотности осадка представляет собой прецизионный источник опорного напряжения, подаваемого на неинвертирующие входы компараторов К 15 - К 17 блока 87 сравнения плотностей (фиг, 10), На эти входы подается уровень напряжения, показывающий среднюю величину плотности осадка, измеренного нижними датчиками каждого модуля 1-1 Х. Эта средняя величина плотности осадка определяется сумматором ОА 15-ОА 17 скоэффициентом усиления 1/3. В случае превышения плотности осадка допустимого значения в одном из секторов, происходит срабатывание...

Номер патента: 1660601

Опубликовано: 07.07.1991

Авторы: Гребцов, Конопкин, Котов, Тройнин

МПК: A01C 3/00

Метки: навоза, обезвоживания

...поддоном 15 с патрубком 16 для сбора жидкой фракции и загрузочной горловиной 17,Устройство работает следующим образом.В загрузочную горловину 17 корпуса 1 подают исходный навоз, который захватывается начальными витками прессующего шнека 2 и подается ими в сторону подпорного шнека 3, Пульсация навоза гасится упругими силами взаимодействия с эластичной камерой 13, которая одновре. менно, частично перекрывая живое сечение отверстия 12, создает повышенное давление в зоне действия прессующего шнека 2, что улучшает условия отжатия жидкой фракции, При достижении достаточно высокого давления на подпорный шнек 3 последний перемещается по ходу движения потока, сжимает пружину 8 и включает в действие муфту 6. При этом ведущий 7 и ведомый 9 диски...

Номер патента: 1662383

Опубликовано: 15.07.1991

Авторы: Гребцов, Тройнин, Тростянский

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...патрубок 24 подают в камеру 12 сгущения сначала ограниченными дозами до формирования технологической пробки между последним витком прессующего шнека 2 и первым витком подпорного шнека 3, после чего включают полную подачу, В результате этого камера 12 сгущения заполняется навозом и в ней создается избыточное давЛение. Жидкость под давлением проходит через отверстия перфорированного корпуса 1, а твердая фракция счищается лопастями рыхлителя 15 и транспортируется к отверстиям 7 диска 6 диафрагмы, При вращении вала 5 крутящий момент передается на клапаны 17 через пружину 20 кручения, Клапаны 17 также приобретают вращательное движение. При вращении вала.5 наступает момент, когда клапаны 17 перекрывают отверстия 7, а пластинчатая пружина 22...

Номер патента: 1665902

Опубликовано: 30.07.1991

Авторы: Мокров, Прокопенко, Сиренко, Смирнов, Фришерман

МПК: A01C 3/00

Метки: жидкого, навоза, разделения, фракции

...бортиком 7, расположенным со свободной стороны лотка 4, Фильтрующийжижеотводящий патрубок 3 выполнен в виде усеченного конуса, обращенного своимменьшим основанием в направлении распределителя 2, На рабочей поверхности направляющего лотка 4 в шахматном порядкеустановлены ножевые выступы 8. Под лотком 4 размещен приемник 9 твердой фракцииУстановка работает следующим образом.Исходный навоз по подводящей трубе 1через распределитель 2 потока поступаетна винтообразный направляющий лоток 4,Жидкая фракция через перфорацию лотка 4поступает на экран 6 и далее через отверстия 5 в жижеотводящий патрубок 3 и сборник жидкой фракции для дальнейшейотработки..Обезвоживаемая твердая фракция, увеличивающаяся в объеме, а следовательно, ив.массе...

Номер патента: 1665903

Опубликовано: 30.07.1991

Авторы: Гребцов, Гриднев, Тройнин

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...установлен на стойке 11,Нижний торец барабана 2 установлен с возможностью взаимодействия с роликовыми опорами 7. Под барабаном 2 размещен Сборник 12 жидкой фракции, а под выходой частью барабана - приемник 13 твердой фракции.Устройство работает следующим обраом.)Кидкий навоз по патрубку 3 подается в арабан 2. Под действием механизма приода 1 барабана 2 вращается с частотой, овлекающей навозную массу в круговое вращение (более 35 об/мин).При вращении барабана кольца 5 так же приобретают вращательное движение относительно неподвижного стержня 4 и отжимают своей массой жидкую фракцию чеоез перфорацию барабана. Вследствие того, что внутренний диаметр колец 5 значительНо превышает диаметр стержня 4, часть колец опускается во впадины на...

Номер патента: 1667671

Опубликовано: 07.08.1991

Авторы: Ефремов, Калениченко, Селезнев, Соболевский, Чижевский

МПК: A01C 3/00

Метки: обезвоживания

...37, а также от угла поворота пластины 40, разрежения в полости ротора и его размеров, При этом5 10 15 20 25 30 35 40 45 50 55 чем больше угол поворота пластин, тем тоньше очистка фильтрата, Чем больше скорость вращения ротора, тем также тоньше очистка фильтрата. но в данном случае требуется большее разрежение в полости ротора, так как в противном случае фильтрат просто не успеет пройти через зазоры 39 в полость ротора 37. На фиг.З изображен ротор с пластинами в количестве 24 штук, расположенных одна относительно другой через 15 и повернутых под углом 30, В этом случае количество зазоров 39 соответствует количеству пластин 40, В такой конструкции ротора вентиляционный эффект отсутствует, так как при вращении ротора пластины образуют...

Номер патента: 1667672

Опубликовано: 07.08.1991

Авторы: Боцвин, Федотов

МПК: A01C 3/00

Метки: жидкого, навоза, фильтрации

...с поддонами 9 полки 6, Фиксаторы 12выполнены, например, в виде постоянныхмагнитов или электромагнитов, вакуум -присосок и т.п,Опоры оси 7 поворота фильтрующей полки 6 выполнены в виде смазывающихсяшарикоподшипников 13, которые смонтированы в герметичных корпусах 14, имеющих 10уплотнения 15 и снабженных устройствами16 для смазки. Опоры установлены на боковых стенках приемника 5 твердой фракции,Установка для фильтрации жидкого навоза работает следующим образом,Жидкий навоз по трубе 1 поступает вкорытообразную емкость 2. откуда переливается на фильтрующую плоскость 3, гдепод действием гравитации жидкая фракция 20частично отфильтровывается и стекает всборник 4. Сгущенная фракция поступаетна грани полки 6 (в зависимости от ее...

Номер патента: 1669875

Опубликовано: 15.08.1991

Авторы: Тарханов, Тарханова

МПК: A01C 3/00, C02F 11/12

Метки: выделения, жидкой, навоза, фракции

...устройства можно производить либоиз одного устройства через патрубок 9, либо из всех сразу (в зависимости от скорости фильтрации). В этом случае, когда из отдельных устролств отсос отфильтрованной жидкости производить не будут, верхнюю часть патр бков 9 устройств, кроме одного, необходимо заглушить, Это позволяет периодически продувать устрОйство сжатым воздухом, подаваемым в него через отверстие 8, При этом воздух, проходя в н ап р а влении, противоположном движению жидкости. очищает поры фильтра 6, барбо тируя в фильтруемую жидкость, и гем самым способствует сохранению скорости фильтрации,С целью создания условий для самоочистки фильтра (см фиг.2) в качестве насоса в устройстве использован еибронасос 11, 5 10 15 20 )30 35 40 45 50 55...

Номер патента: 1672954

Опубликовано: 30.08.1991

Авторы: Баркашев, Исакулов, Хаджиев, Хамзаев

МПК: A01C 3/00

Метки: измельчитель-просеиватель, органических, твердых, удобрений

...4, после чего часть удобрений проходит через отверстие деки 6 и поступает на дефлектор, остальная часть поступает на грохот 8 с ситом 9, где они просеиваются и поступают в двфлектор, а недробимые крупные включения удаляются через отводной лоток 11. 4 ил,недостатки устраняются при соблюдении зависимости0,81 1 ра1,21 р,где а - угол между лопастями и осью барабана, град;р - угол трения органических удобрений о материал лопасти, град,и установкой лопастей в форме "елочка",При соотношении угла а и угла 1 ртрения органических удобрений о материал лопасти меньше 0,81 частицы удобрений перемещаются вдоль лопастей и накапливаются в области вертикально-продольной плоскости 11- И иэ-за малого зазора между барабаном и декой,Если а )1,12 р,...

Номер патента: 1676477

Опубликовано: 15.09.1991

Авторы: Курилов, Ляшенко, Мовсесов, Писаренко, Фарносов, Федотов

МПК: A01C 3/00

Метки: жидкого, навоза, разделения, фракции

...желобом 3 с образованием щелей 9,причем в начале желоба 3 щели 9 имеютбольший размер, В исходном положениипластина 5 опирается свободньм концом бо кромку желоба 3.Устройство имеет поддон 10 для сборажидкой фракции и приемник 11 для твердойфракции.Устройство работает следуощим образом,После подачи жидхий навоз из подводящего патрубка 2 оступает в желоб 3 распределителя потока влодит из него черездне боков.,еели 9 и;аправпяегся нэ фильтрующую ппосрх г , драаоппгося бара 5 10 15 20 25 30 35 40 45 бана 1, Жидкая фракция навоза, поступает в поддон 10 устройства, а твердая сходит нэ приемник 11- транспортер, В момент пуска жидкость выходит только иэ начального участка желоба 3 и подается на фипьтрующую поверхность барабана 1 у его переднего...

Номер патента: 1679985

Опубликовано: 30.09.1991

Автор: Гребцов

МПК: A01C 3/00

Метки: навозных, разделения, стоков

...14, которая посредством цепной передачи 15 соединена со звездочкой 16.Пружина 9 размещена между упором 17 тяги 8 и направляющей 18 этой тяги,Устройство для разделения навозных стоков работает следующим образом.Исходные навозные стоки через распределительный лоток 2 стекают на первую пластину 4, затем сливаются на нижележащую пластину благодаря зазору, т, е. перепаду высот между пластинами, что совместно с их колебательными движениями вызывает интенсивное перемешивание слоев и эффективное отделение жидкой фракции, которая через перфорацию пластин сливается в сборник 5,Твердая фракция сползает с последней пластины 4 и падает на лопасти крыльчатки 12, вызывая ее вращение, а далее - в приемник 6. Цепная передача 15 через ведущую...

Номер патента: 1679986

Опубликовано: 30.09.1991

Авторы: Магомедов, Савин, Тарасов, Шрамков

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...движения массы, принимается равным Ве 3500 и имеет вид 25Ве3500, где о 2 - диаметр лопастей, м; д 1 - диаметр вала шнека, м, Принимая во внимание, что высота лопасти равнаО 2 - д 1 и = - 2в ,м окончательно имеем:1 35п = - ххЛ,м где- динамическая вязкость навоза, - "с;з2р - плотность навоза, кг/м ; п 1и - угловая скорость шнека, об/с; находится в пределах 8 - 16 об/с,Перфорированный корпус выполнен высотой равной удвоенному значению диаметра этого корпуса,Экспериментальные данные, полученные на опытной установке при условии обеспечения влажности твердой фракции в пределах 80 - 82% при равной высоте перфорации и одном и том же ее диаметре, приведены в табл, 2,Из табл. 1 следует, что с целью получения наименьшего значения удельной...

Номер патента: 1679987

Опубликовано: 30.09.1991

Автор: Фарносов

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...верхней части обечайки 5 установлен чистик 11 с возможностью взаимодействия с внутренней поверхностью обечайки 5, Под чистиком расположен лоток 12. Поддон 13 охватывает нижнюю часть барабана 3 и обечайки 5.Устройство работает следующим образом,Привод 1 вращает перфорированный барабан 3, а в его полость по патрубку 4 подается навоз, Жидкая фракция проходит через перфорацию барабана 3, э твердая фракция перемещается в сторону обечайки 5, При этом твердая фракция навоза увлекается барабаном 3 во вращение. Но, достигнув определенной высоты, она сползает вниз (на такой высоте, где трение навоза о поверхность барабана не обеспечивает его удержания). Но поскольку барабан 3 установлен наклонно, то твердая фракция в процессе подъема и опускания...

Номер патента: 1679988

Опубликовано: 30.09.1991

Авторы: Линник, Пономарев, Шкодкин

МПК: A01C 3/00

Метки: навоза, обезвоживания

...выполнен в виде расширительного бачка 20, установленного над корпусом 2 и связанного с его входной частью посредством патрубка 21, подсоединенного к верхней части торцовой стенки 16 корпуса. К верхней части расширительного бачка 20 подсоединен сливной 22 патрубок, предназначенный для слива излишнего материала обратно в емкость (например, коллектор), из которой его подают в устройство для обработки (сепарации).Устройство работает следующим образом.Бесподстилочный навоз через входной 17 патрубок подают в камеру 1 сначала ограниченными дозами до формирования технологической пробки между последним витком прессующего 5 шнека и первым витком подпорного 6 шнека, после чего включают полную подачу. Камера 1 сгущения заполняется навозом и в ней...

Номер патента: 1683526

Опубликовано: 15.10.1991

Авторы: Карчинский, Коломысов, Халюткин

МПК: A01C 3/00

Метки: помета, птичьего

...повышение качества высушиваемых гранул помета.На чертеже приведена технологическая схема обработки птичьего помета, реализующая предлагаемый способ.Пример реализации способа,Птичий помет помещают в зону загрузки 1, откуда он поступает в зону экструзии 2, где из помета экструдером формируют цилиндрические тяжи, оторые попадают в зону опыления 3, гдеих обрабатывают меловой пудрой, Под действием силы тяжести тяжи обрываются, образуя гранулы, которые в процессе свободного вертикального перемещения поступают в зону обжига 4, где их обжигают факелом пламени, образующимся в зоне сжигания горючей смеси топлива с воздухом. В результате обжига в процессе свободного падения обработанных меловой пудрой гранул на их поверхности образуется пористая...
