Устройство для автоматического выбора радиостанции

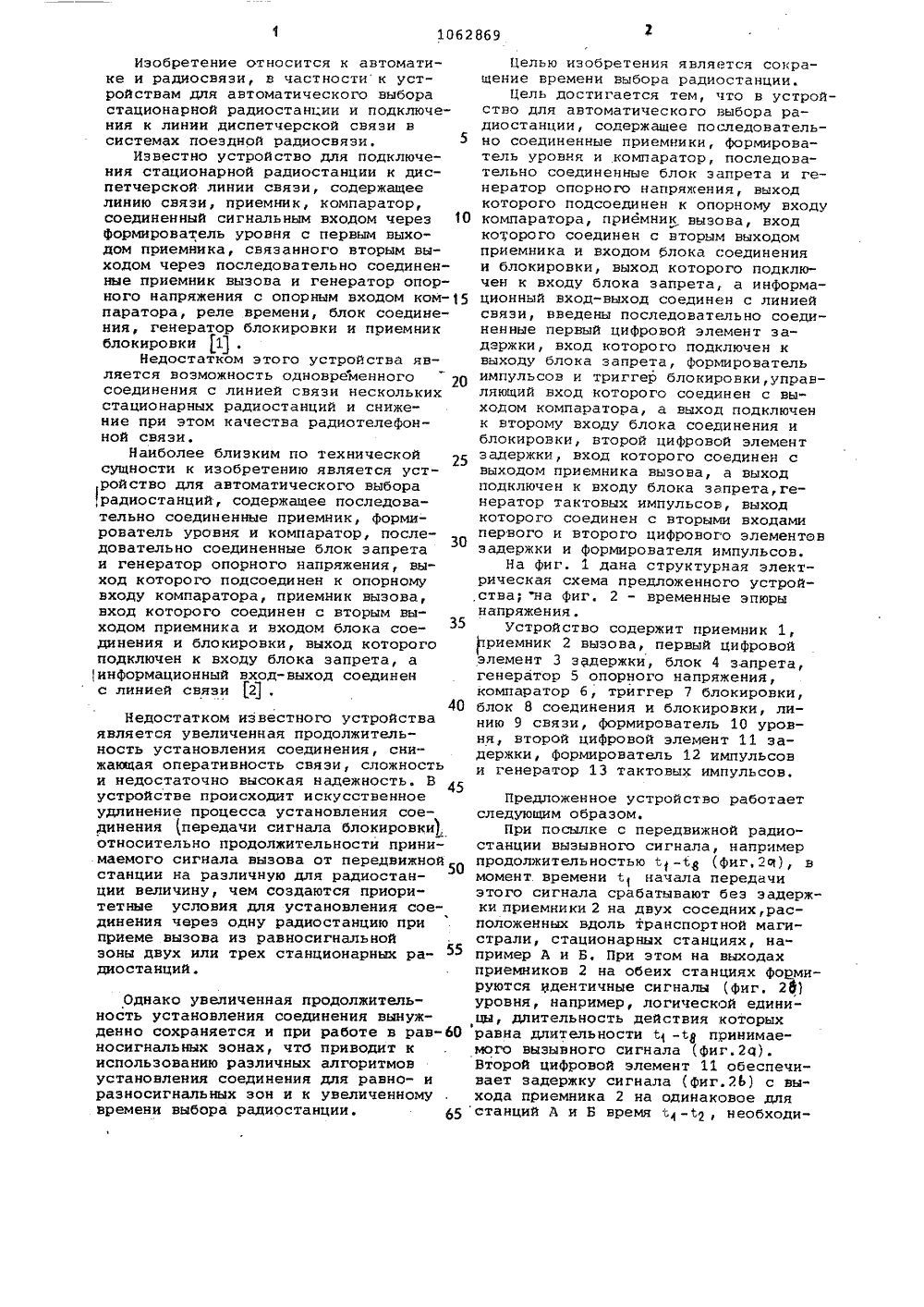

(19) (11) З(51) Н 04 В 7 04 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ(46) 23.12.83. Бюл. М 47 (72) Я.М. Галкин и М.В. Анпилов ( 71) Конструкторское бюро Главного управления сигнализации и связи МПС (53) 621.396.4(088.8)(56) 1Авторское свидетельство СССР Р 372743, кл. Н 04 Я. 7/04, 1972.2Авторское свидетельство СССР Р 604195, кл. Н 04 Я 7/04, 1974. (54)(57) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ВЫБОРА РАДИОСТАНЦИИ, содержащее последовательно соединенные приемники, формирователь уровня и компаратор, последовательно соединенные блок запрета и генератор опорного напряжения, выход которого подсоединен к опорному входу компаратора, приемник вызова, вход которого соединен с вторым выходом приемника иавходом блока соединения и блокировки, выход которого подключен к входу блока запрета, а информационный вход-выход соединен с линией связи, отличающееся тем, что, с целью сокращения времени выбора радиостанции, введены последовательно соединенные первый цифровой элемент задержки, вход которого подключен к выходу блока запрета, формирователь импульсов и триггер блокировки, управляющий вход которого соединен с выходом компаратора, а выход подключен к второму входу блока соединения и блокировки, второй цифровой элемент задержки, вход которого соединен с выходом приемника вызова, а выход подключен к входу блока зап- Я рета, генератор тактовых импульсов,вы ход которого соединен с вторымй вхо- дами первого и второго цифрового элементов аадервии и формирователи импульсов.Изобретение относится к автоматике и радиосвязи, и частности к устройствам для автоматического выборастационарной радиостанции и подключения к линии диспетчерской связи всистемах поездной радиосвязи. 5Известно устройство для подключения стационарной радиостанции к диспетчерской линии связи, содержащеелинию связи, приемник, компаратор,соединенный сигнальным входом через 10формирователь уровня с первым выходом приемника, связанного вторым выходом через последовательно соединенные приемник вызова и генератор опорного напряжения с опорным входом ком паратора, реле времени, блок соединения, генератор блокировки и приемникблокировки 1) .Недостатком этого устройства является возможность одновременного 20соединения с линией связи несколькихстационарных радиостанций и снижение при этом качества радиотелефонной связи.Наиболее близким по техническойсущности к изобретению является устройство для автоматического выборарадиостанций, содержащее последовательно соединенные приемник, формирователь уровня и компаратор, последовательно соединенные блок запретаи генератор опорного напряжения, выход которого подсоединен к опорномувходу компаратора, приемник вызова,нход которого соединен с вторым выходом приемника и входом блока соединения и блокировки, выход которогоподключен к входу блока запрета, аинформационный вход-выход соединенс линией связи 2),40Недостатком известного устройстваявляется увеличенная продолжительность установления соединения, снижающая оперативность связи, сложностьи недостаточно высокая надежность. Вустройстве происходит искусственноеудлинение процесса установления соединения (передачи сигнала блокировки),относительно продолжительности принимаемого сигнала вызова от передвижнойстанции на различную для радиостанции величину, чем создаются приоритетные условия для установления соединения через одну радиостанцию приприеме вызова из равносигнальнойэоны двух или трех станционарных радиостанций. Однако увеличенная продолжительность установления соединения вынужденно сохраняется и при работе в ранносигнальных зонах, что приводит к использованию различных алгоритмов устанонления соединения для равно- и разносигнальных зон и к увеличенному времени выбора радиостанции. 65 Целью изобретения является сокращение времени выбора радиостанции.Цель достигается тем, что н устройство для автоматического выбора радиостанции, содержащее последовательно соединенные приемники, Формирователь уроння и компаратор, последовательно соединенные блок запрета и генератор опорного напряжения, выход которого подсоединен к опорному входукомпаратора, приемник вызова, входко;орого соединен с вторым выходомприемника и входом блока соединенияи блокировки, выход которого подключен к входу блока запрета, а информационный вход-выход соединен с линиейсвязи, введены последовательно соединенные первый цифровой элемент задержки, вход которого подключен к выходу блока запрета, формировательимпульсов и триггер блокировки,упранляющий вход которого соединен с выходом компаратора, а выход подключен к второму входу блока соединения и блокировки, второй цифровой элемент задержки, вход которого соединен с выходом приемника вызова, а выход подключен к входу блока запрета,генератор тактовых импульсов, выход которого соединен с вторыми входамипервого и второго цифроного элементовзадержки и Формирователя импульсов.На фиг. 1 дана структурная электрическая схема предложенного устройства; на Фиг, 2 - временные эпюры напряжения.Устройство содержит приемник 1, риемник 2 вызова, первый цифровой элемент 3 задержки, блок 4 запрета, генератор 5 опорного напряжения, компаратор 6, триггер 7 блокировки, блок 8 соединения и блокировки, линию 9 связи, формирователь 10 уровня, второй цифровой элемент 11 задержки, формирователь 12 импульсов и генератор 13 тактовых импульсов. Предложенное устройство работает следующим образом.При посылке с передвижной радиостанции вызывного сигнала, например продолжительностью 1-1 (фиг,2 й), в момент времениначала передачиэтого сигнала срабатывают беэ эадержки приемники 2 на двух соседних,расположенных вдоль транспортной магистрали, стационарных станциях, например А и Б, При этом на выходах приемников 2 на обеих станциях формируются идентичные сигналы (фиг. 26) уровня, например, логической единицы, длительность действия которых равна длительности-1 принимаемого вызывного сигнала (Фиг,2 О).Второй цифровой элемент 11 обеспечивает задержку сигнала (фиг.26) с выхода приемника 2 на одинаковое для станций А и Б нремя 1 -12, необходи 106286950 мое для устранения ложной работыустройства от импульсных помех и речевых сигналов, действующих на выходах приемника 1,На станциях А и Б анализ качестварадиоканала начинается с моментавремени появления сигналов на выходахвторых цифровых элементов 11 и соответственно блоков 4 запрета (фиг. 28,В момент С одновременно включаютсягенераторы 5, на выходах которых формируются аналогичные по форме опорные напряжения, уменьшающиеся современем (фиг. 22 линии 2).К моменту времени 1 на выходахформирователей 10 на станциях А и Б 15формирутся постоянные напряжения(фиг. 2 , , линии 1), пропорциональные уровню принимаемого радиосигнала или отношение сигнал/помехана первом выходе приемников 1, 20При приеме вызывного сигнала изразносигнальной эоны напряжения навыходах формирователей 10 на станциях А и Б различны по величине, апри приеме вызова из равносигнальной эоны величины этих напряженийсовпадают в пределах разрешающейспособности устройства. В результате сравнения в компара" торе б напряжения с выхода формирователя 10 с опорным напряжением, создаваемым генератором 5, на выходе компаратора б вырабатывается сигнал уровня, например логической единицы, задержка появления которого относительно момента й (начало анализа) обратно пропорциональна величине напряжения на выходе формирователя 10.Если, в худшем случае, величины напряжения ( фиг.2 г,линия 1 на стан ции А и напряжения (фиг,2 , линия 1) на станции Б совпадают, то сигналы на выходах компараторов б обеих станций появляются одновременно или с небольшим сдвигом во времени (фиг.2, 45 моменты 5 и 14 соответственно).Для исключения в предложенном устройстве используются первый цифровой элемент 3 и формирователь 12, с помощью которых формируются импульсы соединения большой скважности. При этом фаэовое положение первых и всех последующих импульсов на соседних станциях с перекрывающимися зонами действия не совпадают, а между моментами действия ближайших импульсов на двух таких станциях всегда сохраняется необходимый для нормальной работы устройства временной интервал, больший задержки на срабатывание блока 8. 60 В рассматриваемом примере положение импульсов на выходах формирователей 12 соответствует на станции А (фиг,.2 В,на станции Б - Фиг. 2 Ф, 65 фазовый сдвиг устанавливаетсяодин раз для каждой станции при еепервоначальной регулировке в первомцифровом элементе 3. Формированиеимпульсов (фиг. 20) на станции А иимпульсов 2 (фиг. 2 В) на станции Бначинается соответственно в моментывремени 1 и С, причем импульсы(фиг. 2 ж) запаздывают относительноимпульсов (фиг. 2 6) на половину периода их следования,В самом неблагоприятном случае равносигнальной зоны (приведенном нафиг, 2) на выходах компараторов бсоседних станций почти одновременновырабатываются сигналы соединения.На станции Б это сигнал (фиг. 2 ц),появляющийся в момент 14, а на станции А - сигнал (фиг, 2), появляющийся в момент времени 1. Однако импульс соединения на станции А в рассматриваемом примере появляется раньше (фиг. 26, 16 ), чем на станции Б.Поэтому на станции А при наличии сигнала соединения (фиг. 2) от компа"ратора б на управляющем входе триггера 7, триггер 7 изменяет состояниесвоего выхода в момент времени 1под действием импульса соединения(фиг, 28).Под действием выходного сигналатриггер 7 - через второй управляющий вход блока 8,в момент временисб - устанавливается соединение второго выхода приемника 1 с линией 9 ивключается сигнал блокировки (фиг.2 к)поступающий в линию 9 связи. Изменившееся в момент времени Сб поддействием импульса соединения(фиг.26) состояние триггера 7 сохраняется до момента времени С 8 окончания вызывного сигнала, при которомвсе функциональные узлы устройства,кроме блока 8, возвращаются в исходное состояние. Сигнал блокировки ( фиг. 2 М ), передаваемый от станции А по линии 9, принимается ( с некоторой задержкой) на станции Б, на которой в момент ,времени 1 сигналом блокировки (Фиг. 2), воздействующим с выхода блока 8 на блок 4 запрета, выключаются генератор 5 и первый цифровой элемент 3. Таким образом, на станции Б в момент времени 17 сигнал соединения (фиг, 2 ц) на выходе компараора б выключается, а формированиеульсов соединения (фиг, 2 ж) прекращаетсяВ результате. приемник 1 на этой станции с линией 9 не соединяется. В дальнейшем соединение, установленное через станцию А, используется в сеансе .радиосвязи.По окончании сеанса связи соединение прерывается одним из известных способов. Поскольку во время-с действия вызываемого сигнала на каждой.г СоставительТехред А.Баб анко едакт Тираж 677 НИИПИ Государственно по делам изобретений 035, Москва, Ж, Р каз 102615 Под о комитета и открытий ушская набс С оектная, 4 филиал ППП "Патент", г. Ужгород,иэ принимающих вызов станций формируется не более десяти импульсовсоединения, необходимые точностьпервоначальной установки фазовогосдвига и стабильность частоты следования импульсов 1 соединения обеспечивается генератором 13 тактовых,импульсов, частота которого можетбыть стабилизирована, например кварцевым резонатором. Применение устройства для автоматического выбора радиостанции в сетяхлинейной симплексной радиотелефонной связи позволит сократить времявыбора радиостанции и повысить на 5 этой основе оперативность радиотелефонной связи при одновременном упрощении устройства благодаря применению единого для радио и равносигнальных зон алгоритма функционирования. Авдеевец Корректор О. Тигор
