Кернодержатель

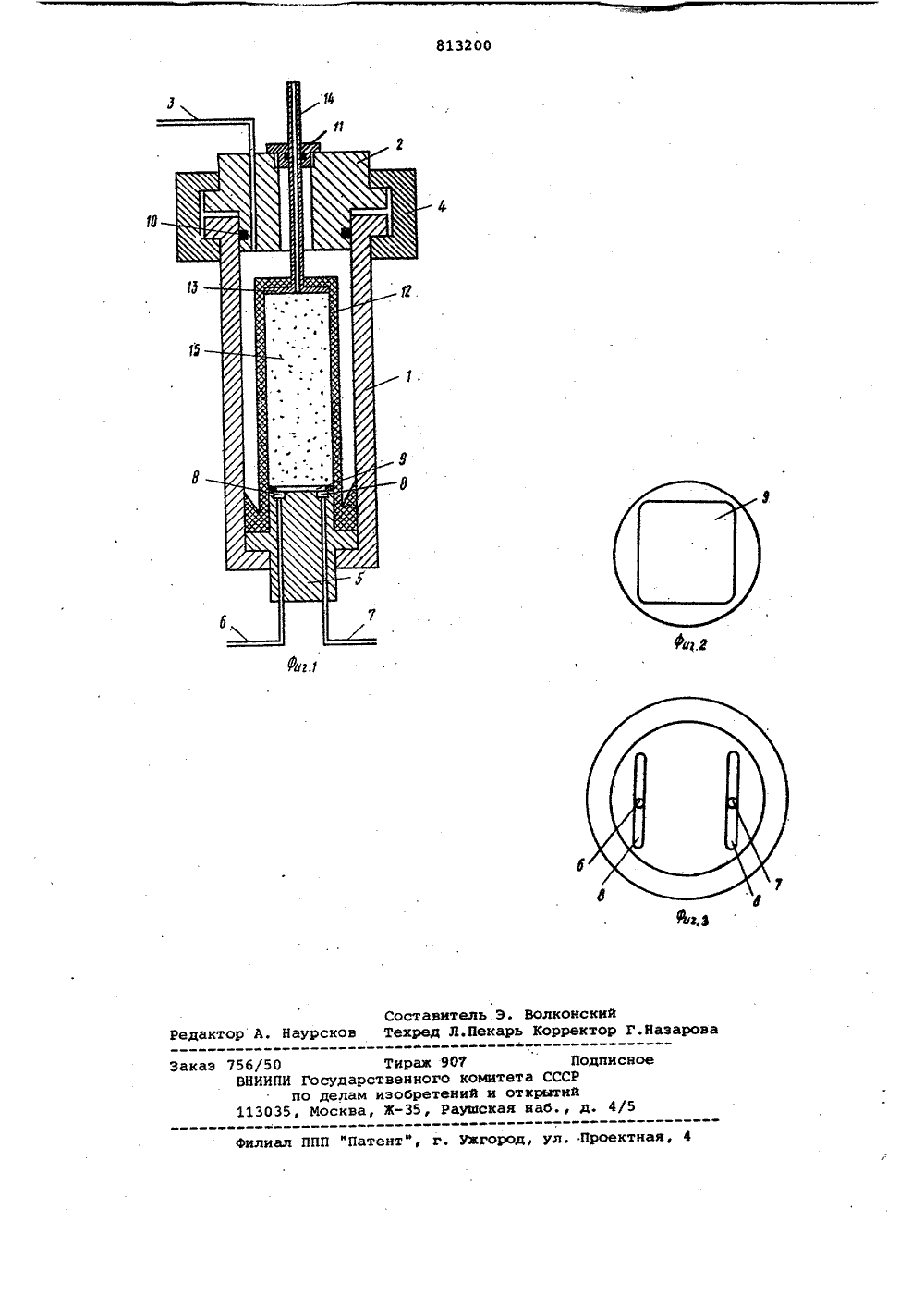

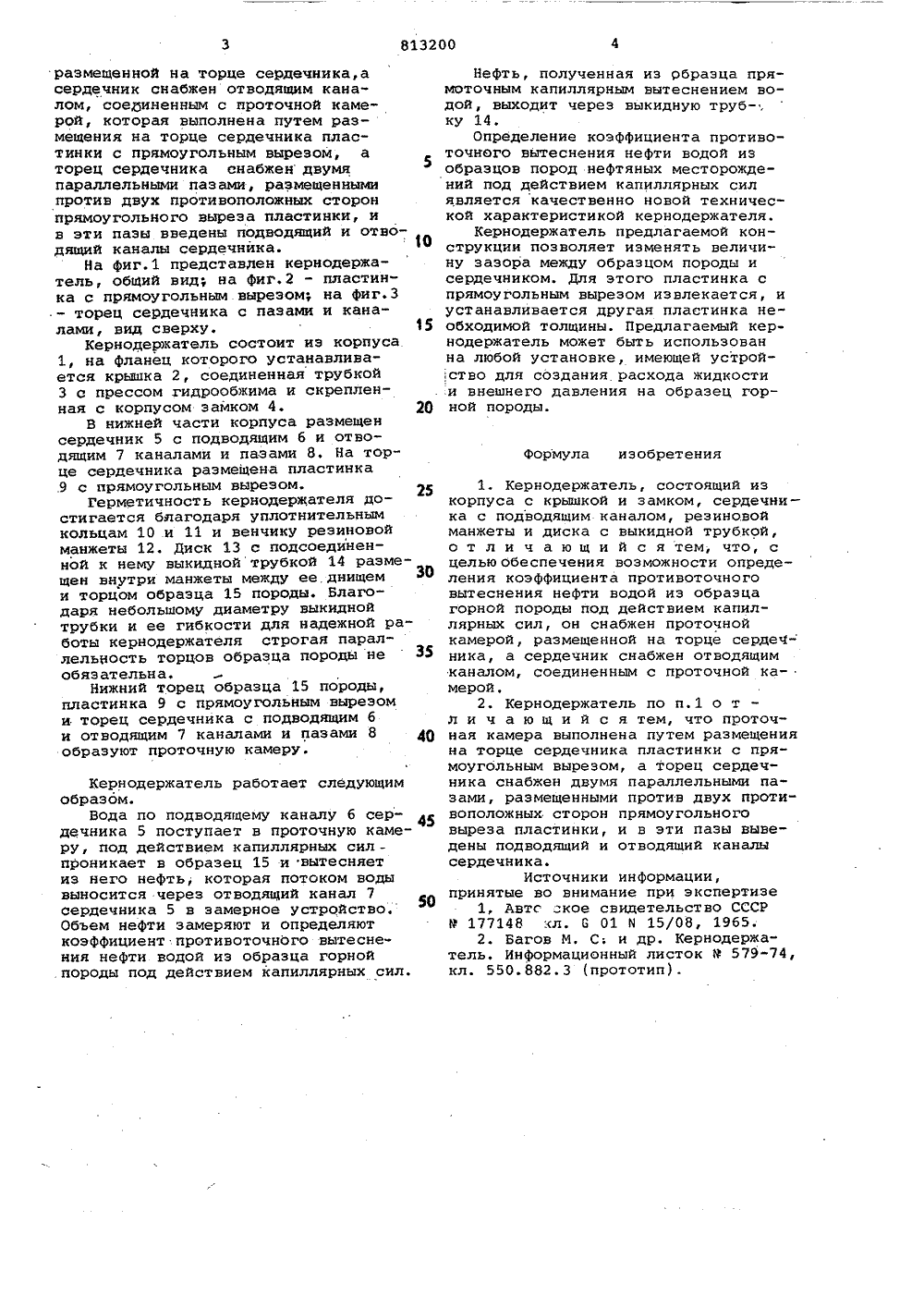

Севз Советских Социалистических Республик(22) Заявлено 10. 05. 76 (21) 2364275/18-25с присоединением заявки йо(51)М К, 3 0 01 М 15/08 ГосударетвеняыЯ комитет СССР о делаю язобретеняй я открытиЯ(72) Авторы изо етеиияй государственный научно исследовательский,нститут нефтяной промьпапенйости(54) КЕРНОДЕРЖАТЕЛЬ Изобретение относится к технике определения физических свойств горных пород при внешних нагрузках наобразец.Известен кернодержатель, включающий резиновую манжету и два штуцера, между которыми находится образец горной породы. Чер з один штуцер газ подводится к одному из торцов образца породы, а через второй штуцер газ, прошедший через образец, отводится на замер 111.Однако этот кернодержатель предназначен для изучения Фильтрации газов, а при необходимости и жидкостей, через образец горной породы и не .пригоден для изучения процесса противо- точного капиллярного вытеснения нефти водой, так как в нем нет против одного из торцов образца породы проточной камеры, обеспечивакщей подвод воды к торцу образца породы и отвод нефти, вытесненной из него через этот же торец водой под действием капиллярных сил.. Известен также кернодержатель,состоящий из цилиндрического корпуса, в который вставлен сердечник с подводящим воду каналом. На торец сердеч" ника, находящийся в корпусе керно 2держателя, ставится образец породы,заключенный в резиновую манжету, че-рез днище которой пропущена выкиднаятрубка, служащая для отвода жидкостии газа при нх Фильтрации через образец горной породы. Выкидная трубка прикреплена к диску, установленному между днищем резиновой манжетыи выходным торцом образца породыКорпус кернодержателя с помощью стопорных полуколец и ограничительногокольца соединяется скрышкой,содержащей сальник, через который пронущена выкидная трубка 2 .15 Однако конструкция данного кернодержателя позволяет определять коэфФициент только прямоточного вытеснения нефти водой под действием капиллярных сил.20 Цель изобретения - обеспечениевозможности определения коэффициента противоточного вытеснения нефтиводой из образца горной породы поддействием капиллярных сил.25 поставленная цель достигаетсятем, что кернодержатель, состоящийиз корпуса с крышкой и замком,сердечника с подводящим каналом, резиновой манжеты и диска с выкидной 30 трубкой, снабжен проточной камерой, 813200размещенной на торце сердечника,асердечник снабжен отводящим каналом, соединенным с проточной камерой, которая выполнена путем размещения на торце сердечника пластинки с прямоугольным вырезом, аторец сердечника снабжен двумяпараллельными пазами, размещеннымипротив двух противоположных сторонпрямоугольного выреза пластинки, ив эти пазы введены подводящий и отводящий каналы сердечника.На Фиг,1 представлен кернодержатель, общий вид; на Фиг,2 - пластинка с прямоугольным вырезом; на фиг.3- торец сердечника с пазами и каналами, вид сверху, 15Кернодержатель состоит из корпуса.1, на фланец которого устанавливается крышка 2, соединенная трубкой3 с прессом гидрообжима и скрепленная с корпусом замком 4. 20В нижней части корпуса размещенсердечник 5 с подводящим б и отводящим 7 каналами и пазами 8, На торце сердечника размещена пластинка9 с прямоугольным вырезом. 25Герметичность кернодержателя достигается благодаря уплотнительнымкольцам 10 и 11 и венчику резиновойманжеты 12. Диск 13 с подсоединенной к нему выкидной трубкой 14 размещен внутри манжеты между ее.днищемЗОи торцом образца 15 породы. Благодаря небольшому диаметру выкиднойтрубки и ее гибкости для надежной работы кернодержателя строгая параллельность торцов образца породы не 35обязательна,Нижний торец образца 15 породы,пластинка 9 с прямоугольным вырезоми торец сердечника с подводящим би отводящим 7 каналами и пазами 8образуют проточную камеру. Кернодержатель работает следующим образом.Вода по подводящему каналу б сер дечника 5 поступает в проточную камеру, под действием капиллярных сил - проникает в образец 15 и вытесняет из него нефть, которая потоком воды выносится через отводящий канал 7 сердечника 5 в замерное устройство, Объем нефти замеряют и определяют коэффициент противоточного вытеснения нефти водой из образца горной породы под действием капиллярных сил. Нефть, полученная из образца прямоточным капиллярным вытеснением водой, выходит через выкидную труб-, ку 14.Определение коэффициента противо- точного вытеснения нефти водой из образцов пород нефтяных месторожде" ний под действием капиллярных сил является качественно новой технической характеристикой кернодержателя.Кернодержатель предлагаемой конструкции позволяет изменять величину зазора между образцом породы и сердечником. Для этого пластинка с прямоугольным вырезом извлекается, и устанавливается другая пластинка необходимой толщины. Предлагаемый кернодержатель может быть использован на любой установке, имеющей устройство для создания расхода жидкости и внешнего давления на образец горной породы.Формула изобретения1. Кернодержатель, состоящий изкорпуса с крышкой и замком, сердечника с подводящим каналом, резиновойманжеты и диска с выкидной трубкой,о т л и ч а ю щ и й с я тем, что, сцелью обеспечения возможности определения коэффициента противоточноговытеснения нефти водой из образцагорной породы под действием капиллярных сил, он снабжен проточнойкамерой, размещенной на торце сердеч-ника, а сердечник снабжен отводящимканалом, соединенным с проточной камерой,2. Кернодержатель по п.1 о тл и ч а ю щ и й с я тем, что проточная камера выполнена путем размещенияна торце сердечника пластинки с пря"моугольным вырезом, а торец сердечника снабжен двумя параллельными пазами, размещенными против двух противоположных сторон прямоугольноговыреза пластинки, и в эти пазы выведены подводящий и отводящий каналысердечника.Источники информации,принятые во внимание при экспертизе1, Автс -кое свидетельство СССРР 177148 :сл. 6 01 й 15/08, 19 б 5.2. Багов М. С 1 и др. Кернодержатель. Информационный листок Р 579-74,кл. 550,882,3 (прототип).813200Составитель Э. Волконский Редактор А. Наурсков Техред Л.Пекарь Корректор Г.Назарова Закаэ 756/50 Тираж 907 Подписн ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наая, 4иал ППП "Патентф, г. УЖгород, ул. П
