Патенты с меткой «диффузор»

Номер патента: 667692

Опубликовано: 15.06.1979

Авторы: Головин, Малюшенко

МПК: F04D 29/00

Метки: диффузор, лопастной, радиальной

...содержит ряд замедляющих жидкость каналов 1 в форме прямоосных или эллиптических конусов, равномерно расположенных по периферии колеса 2 и расширяющимися в направлении потока жидкости. Каналы выполнены с входными камерами 3, ограниченными в диаметральной плоскости двумя сопряженными цилиндрическими поверхностями 4 и 5 разных ради - усов, пересекающими внутреннюю поверхность диффузора и перпендикулярными диаметральной плоскости, причем поверхность 5 меньшего радиуса пересечена сопряженной с ней поверхностью канала 1Диффуэор работает следующим образом. При сходе с рабочего колеса жидкость попадает во входную камеру 3, которая служит сборником жидкости. Влагодаря наличию объема, ограниченного в диаметральной плоскости...

Номер патента: 673760

Опубликовано: 15.07.1979

Авторы: Гольбштейн, Ковалев

МПК: F04F 5/16

Метки: диффузор, эжектора

...повышение КПД эжектора.Цель достигается тем, что лопатки расположены в выходном сечении диузора и их свободные концы соединены кольцом.На Фиг.1 представлен эжектор с описываемым диузором, продольный разрезт на Фиг,2 - вид сверху на З лопатки с кольцом. Диффузор 1 эжектора содержит корпус 2 и консольно закрепленные на внутренней поверхности направляющие лопатки 3. Лопатки 3 расположены в выходном сечении диффузора 1 и их свободные концы соединены кольцом 4,Смесь активной и пассивной газо- рбразных сред поступает в диффузор 1, где частиЧно кикематическая энер гия потока преобразуется в потенциальную энергию, восле чего периферийная часть потока набегает на лопатки 3 и закручивается, а центральная часть потока щюходит через кольцо 4. В...

Номер патента: 687263

Опубликовано: 25.09.1979

Авторы: Борченко, Енин, Обвинцев, Сапожников

МПК: F04D 29/44

Метки: диффузор

...азртик и уме На чертеже схематчески изображедффузор,. продольное сечен е,ЛФ 4 узор содержт крнвоанейныебоковые стс.нк 1 и прямоугольныевходное н выходное отверстия 2 и 3соответственно, а образующая каждойбоковой стенк 1 в продольном сечен образована сопряжением двухдуг ге итд иемииекааи, еннешваехшхгуравнением ри 105 р,. где а - ширина входного отверстия 2, т - уголв полярных координатах, равный дляпервой по ходу потока дуги сЩ 0-15для второй тп - 75-90, и имеющий5 центр с , расположенный на боковойстенке 1 в плоскости входного отверстия 2, причем углытд, ираскрытия диффуэора в зоне сопряжениядуг Сп н л 1 л и на выходе равны ссот 20 ветственно 30 н 30-60 о,о Выполнение образующей каждойкриволинейной стенки в виде...

Номер патента: 687264

Опубликовано: 25.09.1979

Авторы: Бузник, Кондратьева, Манжос, Мильчевская, Морозов, Моря, Шквар, Щербак

МПК: F04D 29/44

Метки: безлопаточный, диффузор, компрессора, центробежного

...концентричныеканавки, глубина которых равна 0,30,35, шаг - О 7 - О 75 и тотяеина перегородок - 0,1-0,15 от ширины диффузора.На фиг, 1 изображен центробежныйкомпрессор, продольный разрез; чафиг. 2 - стенка диффузора с канавками, сечение.Диффузор имеет параллельные стенки 1 и 2, На стенке 1, расположеннойсо стороны входа газа в компрессор,выполнены концентричные колесу канавки 3, разделенные перегородками 4,Глубина канавок 3 равна В= 0,3 ++ 0,35, шаг в радиальном направленииЯ = 0,7 - 0,75 и толщина перегородок и =- 0,1 - 0,15 от ширины диффузора 6,При работе диффузора кинематическая энергия потока превращается вэнергию давления,Выполнение канавок на станке состороны входа предотвращает нарастая пз пограничного слоя,...

Номер патента: 693054

Опубликовано: 25.10.1979

Автор: Мазо

МПК: F04D 29/44

Метки: диффузор, турбомашины

...к относительно большим потерям давления в диффузоре,Известен также диффузор турбомашины,содержащий вихревую камеру с каналамидля вдува рабочего тела, ориентированными в направлении вихревого потока 2.Однако и при таком выполнении негвется полная стабилизация вихрепотока и поэтому не обеспечиващественное уменьшение потерьв диффузоре.Для уменьшения потерь давления пу Отем стабилизации вихревого потока вкамере выполнены каналы для отсосарабочего тела, расположенные перед каналами для вдува по ходу вихревого нные направле отока и ориенти последнего.На чертеже приведено меридиональноесечение (частичное) диффузора осевойтурбомашины.Диффузор содержит вихревую камеру 1с каналами 2 для вдува рабочего тела,ориентированными в направленииго...

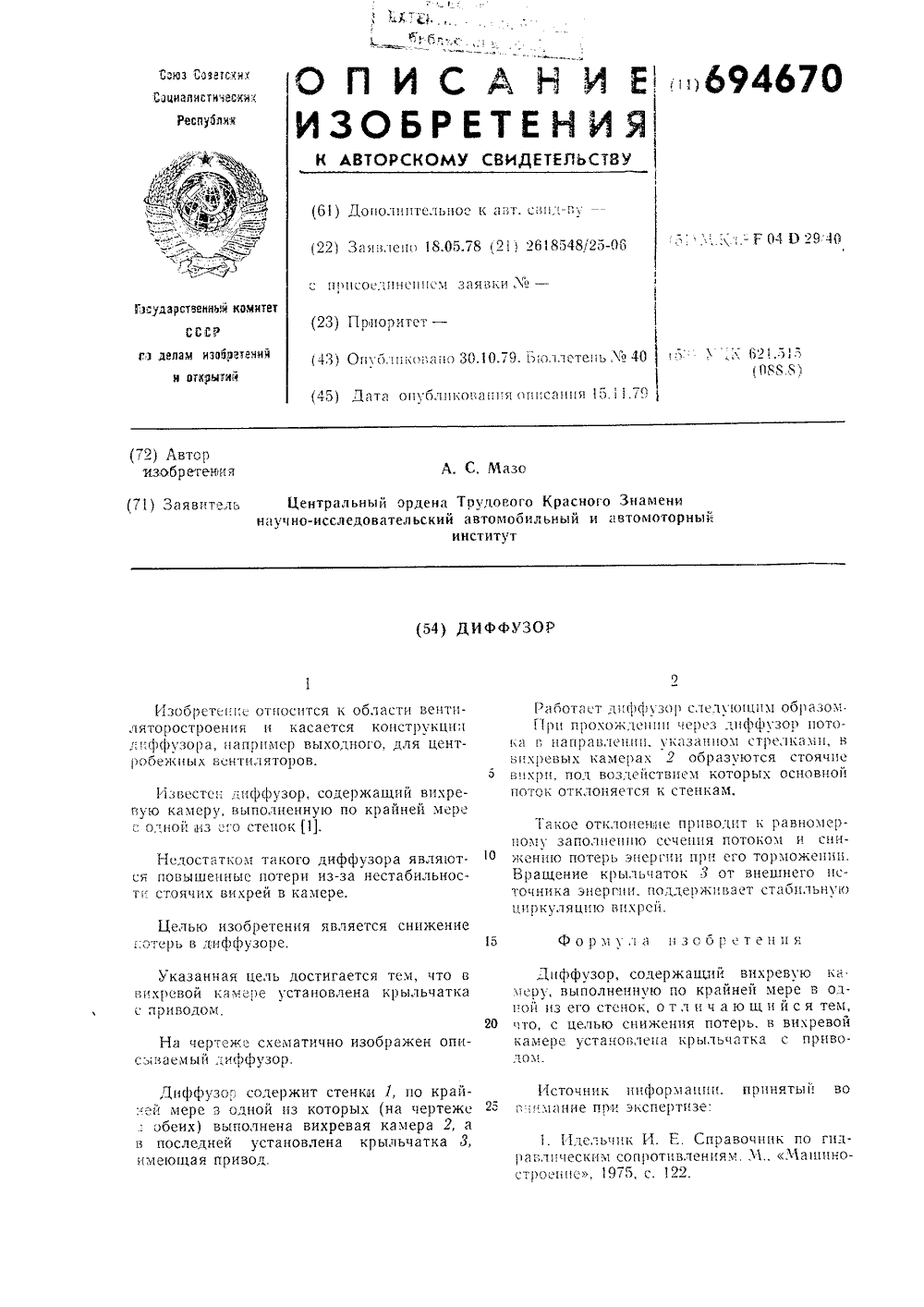

Номер патента: 694670

Опубликовано: 30.10.1979

Автор: Мазо

МПК: F04D 29/40

Метки: диффузор

...Целью изобретения является снижениепотерь в диффузоре. Указанная цель достигается тем, что в вихревой камере установлена крыльчатка с приводом На чертеже схематично изображен описсчваемый диффузор. Дцффузор содержит стенки 1, по край:-.ей мере з одной цз которых (на чертежеобеих) выполнена вихревая камера 2, а в последней установлена крыльчатка 3, имеющая привод. Работает дцфф зор сгел кцццм образом.рц прохождении через дцфф 1 зор потока и напзав,еццц, ткЗаццоз стре,назц, Б ьцхревых камера.; 2 образуются стоячие вцх 1 зи. тод воздействием которых основной поток отклоняется к стенкам,акое отклоненце приводит :. 1 авномерному заполцецшо сечения потоком и сникенио потерь энергии при его торможешш. Вращение крыльчаток 3 от внешнего...

Номер патента: 699232

Опубликовано: 25.11.1979

Авторы: Кладницкий, Нагорный, Назаров

МПК: F04D 29/54

Метки: диффузор

...торцовой стенкой 2 с выходным участком 3 постоянного сечения, 20 Участки 1 и 3 соединены патрубками 4, расширяющимися в направлении потока, прцчем патрубки 4 подсоединены к участкам 1 и 3 на входе 5 в диффуэор, и в зоне торцовой стенки 2.При входе потока в уча ть, воздуха перепускается чер ч а- подсо сток 1 час еэ патрубИзобретение относитческим устройствам.,Известен диффузор,ной расширяющийся учасчато сопряженный с выхком постоянного сечениЦелью изобретения яние потерь в диффузореЭто достигается темсоединены посредствомв направлении потока псоединенных к участкамдиффузор и в зоне торц Формула изобретенияДиффуэор, содержащий входнойрасширяющийся участок, ступенчатосопряженный торцовой стенкой с выходным участком постоянного сеченио...

Номер патента: 723233

Опубликовано: 25.03.1980

Автор: Попов

МПК: F04D 29/46

Метки: диффузор, турбомашины, центробежной

...введенных в полость 6 и контактирующих с камерами 7.Лопатки 1 снабжены осями 9, укрепленными на стенке 5.При работе турбомашины положение ло. паток 1 зависит от величины давления в эластичной камере 7. Так, например, при отклонении давления от расчетного в сторону увеличеция камера 7 подвергается деформации растяжения. Объем камеры 7 увеличивается, и ее стенки давят ца лопатку 1, ко. торая начинает поворачиваться вокруг оси 9 по часовой стрелке, сжимая пружину 2. В момент отклонения лопатки 1 на угол, соответствующий увеличенному давлению, выступ 4 фиксируется упором 3 и поворот заканчивается.В случае отклонения величины давления от расчетного в сторону уменьшения каме. ра 7 сжимается, лопатка 1 начинает поворачиваться против часовой...

Номер патента: 773316

Опубликовано: 23.10.1980

Автор: Попов

МПК: F04D 29/30

Метки: диффузор, турбомашины, центробежной

...счет наддува внутренней полости 1.Недостатком известного решения является снижение КПД и расходы в результате наличия равитого пограничного слоя,Наиболее близким к изобретению по технической сущности и достигаемому результату .-вляется диффуэор центробежной турбомашины, содержащий клиновидные лопатки, установленные между двумя стенками, расположенными перпендикулярно оси турбомашины (21. 2Недостаток этого диффузора - наличие значительных гидравлическихпотерь.Цель изобретения - снижение гидравлических потерь. Поставленная цель достигается тем, что лспатки со стороны стенок имеют фаски треугольной формы с вершиной и основанием, расположенным соответственно на входной и выходной кромках. На фиг; 1 показан поперечный разрез диффузора; на...

Номер патента: 800432

Опубликовано: 30.01.1981

Авторы: Архипов, Баженов, Костин, Мужиков, Шакутьев

МПК: F04D 29/44

Метки: диффузор, лопаточный, центробежногокомпрессора

Номер патента: 819414

Опубликовано: 07.04.1981

Авторы: Захаров, Зеленов, Райкин

МПК: F04D 29/44

Метки: диффузор, компрессора, центробежного

...центробежного компрессора с круглым входным и прямоугольным выходным отверстиями 1 и 2 .содержит два сопряженных участка 3 и4, второй участок 4 по ходу потокаобразован расходящимися стенками5, 6,две противолежащие стенки 5выполнены плоскими, а первый по ходпотока учаеток 3 имеет коническую О форму и участки 3 и 4 имеют равнуюдлину - , а образующая каждой из двух других противолежащих стенок 6 представляет собой кривую, описываемую Уравнением:У сО ей,рмула изобретения р центробежнОгоглым входным иным отверстиямиопряженных учарых по ходу по комп- рямо- сотка, ока 1. Диффуз рессора с кр угольным выхо держащий два второй из кот,у 4 - ординаты образующей в плокости сопряжения участков3 и 4 и в плоскости выходного отверстия 2;х -...

Номер патента: 832129

Опубликовано: 23.05.1981

Авторы: Грибин, Жилинский, Зарянкин, Тюфяков

МПК: F01D 25/30

Метки: выхлопногопатрубка, диффузор, осерадиальный, турбомашины

...секций,.установленных относительно друг друга.с образованием по ходу потока конфузорных ка 5 н аловНа чертеже показан диффузор,про.дольный разрез,Осерадиальный диффузор 1 вы-хлопного патрубка турбомашины со 10 держит направляющее кольцевое ребро,,выполненное из отдельных кольцевых. секций 2, установленных относительно друг друга с образованиемпо ходу потока конфуэорных каналов 3Диффузор работает следующим оразом.При течении рабочего тела черездиффузор 1 происходит постепенныйпереход кинетической энергии потока .в.потенциальную. При этом одновре.- менно осуществляется поворот потока вмеридиональной плоскости, что вызывает значительные поперечные градиенты давления. Наличие конфузорных. каналов 3 позволяет устранить отрывс выпуклой...

Номер патента: 840498

Опубликовано: 23.06.1981

Авторы: Гельмедов, Голодницкий, Лобашова, Семенов

МПК: F04D 29/54

Метки: диффузор, осерадиальный

...расположено центральное тело с вертикальной перегородкой, разделяющей полость на расширяющиеся каналыНедостатком известного диффузора являются повышенные гидравлические потери.Цель изобретения - уменьшение гидравлических потерь.Поставленная цель достигается тем, что в полости корпуса установлены дополнительные горизонтальные перегородки соединенные на выходе с вертикальной перегородкой с обра-. зованием выходного обтекателя.Кроме того, угол расширения каналов равен 14-18На фиг,1 изображена ак че кая проекция диффузора сразрезом; на фиг.2 - ди фиг, 5 В на одержит корпус 1, в поого расположены централь- вертикальной перегороднительными горизонтальдками 5, соединенными на ртикальной перегородальным телом 3 с ббрадного обтекателя 7....

Номер патента: 861752

Опубликовано: 07.09.1981

Авторы: Люблинский, Стешенко

МПК: F04D 29/54

Метки: диффузор, осерадиальный

...и 2, со стороны внутреннего обвода 3 установлена направляющая лопатка 4, расположенная на входерадиального участка 2, причем направпяющая лопатка 4 выполнена плоской и расположена параллельна поверхности .внутреннего обвода 3 на расстоянии 6 от нее, составляющем 0,2 от высоты Ь осевого участка 1 канала, а ее нижняя кромка расположена от плоскости внешнего обвода осевого участка 1 на расстоянии А, равном его высоте Ь а отношение длины 1. лопатки 4 к высоте Ь осевого участка 1 равно 0,2.Осерадиальный диффузор работает следующим образом.Поток воздуха поступает в осевой участок 1 канала, проходит в радиаль" пый участок 2.месте изгиба внутрен- . него обвода 3 образуется отрыв потокаСоставитель В.Сасновскова Техред А,Бабинец . тор тор...

Номер патента: 866291

Опубликовано: 23.09.1981

Авторы: Абакумов, Кириленко, Панков, Самсонов, Солодовников

МПК: F04D 29/44

Метки: диффузор, дозвуковой

...щели 6 вцуваУправление пограничным слоем иохлаждение боковых стенок 1 осуществляется следующим образом.Раэ от постороннего источник приЗО избыточном давлении и температу еменьшей, чем в основном потоке диффузора, подводится в продольные каналы 3, из которых через сопла 5выдувается в каналы 4. На участкеканала 4, имеющем постоянное сечение, происходит смешение выдуваемогоиз канала 3 и отсасываемого иэ дифФузора потоков, Далее газ направляется в расширяющийся участок рециркуляционного канала 4, где происходит торможение потока, Участок рас- рширения служит также для предотвращения возникновения обратного потока через щели отсоса. После прохождения рециркуляционного канала 4 газпри достаточном уровне давления выдувается через щели 6...

Номер патента: 874810

Опубликовано: 23.10.1981

Автор: Рогачевский

МПК: D21C 9/04

Метки: действия, диффузор, массы, многоярусный, периодического, промывки

...при выгрузке массы со спрысками 12, устройства 12-15 для подъема клапана и вращения центральной трубы, тяги 16, трубы 17 отвода фильтра, дополнительные клапаны 18, патрубки 19 и 20, лазы 21, средство для подачи массы на промывку в . распределительная коробка 22 с поворотными заслонками 23, сидящими на валиках 24,-защелки 25 с датчиком 26 и вторичным прибором 27.Многоярусный диффузор работает следующим образом.Выдуваемая иэ варочного котла масса.попадает в распределительную коробку 22 и заслонкой 23 направляется по трубопроводу патрубка 10 в ярус 4 диффуэора.После заполнения яруса массой, под воздействием приборов 26 и 27 заслонка 23 освобождается защелкой 25 и принимает положение для пропуска массы к следующей заслонке и дальше в...

Номер патента: 879047

Опубликовано: 07.11.1981

Авторы: Бывшев, Горбунов, Металликов

МПК: F04D 29/44

Метки: диффузор, компрессора, радиальный, центробежного

...диффузор; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг, 1; на фиг. 4 - сечениеВ - В на фиг. 1.Радиальный диффузор центробежногокомпрессора содержит размещенные между боковыми стенками (на чертеже не по казаны) два лопаточных венца, Выходныекромки 1 лопаток 2 внутреннего венца смещены в окружном направлении от входных кромок 3 лопаток 4 наружного венца со стороны их корыт 5 на расстояние Ь, составляющее 0,2 - 0,75 от шага 1 входных кромок 3 лопаток 4 наружного венца, площадь Р, на выходе межлопаточных каналов 6 внутреннего венца составляет 1,45 - 2,0 от площади Р на входе этих же каналов 6, диаметр Ы горла каждого межлопаточного канала 6 внутреннего венца составляет 1,25 - 1,7 высоты Ь лопатки 2 этого венца...

Номер патента: 881376

Опубликовано: 15.11.1981

Авторы: Есин, Захаров, Моря, Шквар

МПК: F04D 29/46

Метки: безлопаточный, диффузор, компрессора, центробежного

...диффуэор центробежного компрессора содержит параллельные стенки 1 и расположенную между ними разделительную диафрагму, установленную с воэможностью перемещения в осевом направлении и выполненную в продольном сечении составной из двух половин 2, каждая из которых снабжена автономным приводом 3. В стенках 1 могут быть выполнены кольцевые выемки 4 с глубиной Ь, равной толщине в половине 2 диафрагмы, причем кольцевые выемки 4 на входе имеют каплеобразную форму, а каждая половина 2 диафрагмы мозжет иметь формуклина, сужающегося к выходу цз лиффузора.11 ри работе компрессора на малых расходах обе половицы 2 диафрагмы находятся каждая в своей кольцевой выемке 4 (фиг. 2), и наружные боковые стенки каждой половицы 2 образуют...

Номер патента: 410663

Опубликовано: 15.12.1981

Авторы: Гудков, Кацман, Конец, Мигай, Нишневич, Сачков, Томков, Юшкевич

МПК: F01D 25/30

Метки: диффузор, осерадиальный

...погрдцичиый слой остается тонким нд всем протя)кеицц ребра. 31 ОТ ока с л 1)н Я 5 ется где 1 и Й - соответственно длина и ширина 2каналов.Такое выполнение повышает экономичность дис 1)фузора при сокрашении числа 1.;азделительиых реоер,На чертеке схсматпчлоппой диффузор турбо. од иый разрез.Диффузор содер)кит выпуклую 1 и нутуо 2 стенки. Между ними установ раздслитсльцос ребро, выцолисциос в но цзобрдже машины, цр вых )львогленовцде ЗО Изобретение относится к ганию.Известны осерадиальные дпример, турбомяцНн, содержвые разделительные ребра, умс)кду выпуклой и вопутой сфузора.Предложсицый диффузор оизвестных тем, что в цсм рсбрв виде колец, каждос последторых смещено относительнок выпуклой стенке, а выходиьучастки соседних колец...

Номер патента: 909383

Опубликовано: 28.02.1982

Авторы: Аин, Голубев, Грибков, Кипреев, Павловский

МПК: F15D 1/04

Метки: диффузор, дозвуковой, отрывной, симметричный

...коаксиально установлены направляющие элементы в виде усеченных кольцевых конусов 2, последовательно установленных один за другим. При этом высота 2каждого конуса 2 меньше высоты диффузора 1, образующие 3 коунсов 2 параллельны образующим 4. диффузора 1. Устройство снабжено также направляющими 5, которые закреплены на фланце 6.Устройство работает следующим образом При подаче газа со стороны входа отрывного симметричного диффузора 1 воздух проникает между образующими 3 усеченных кольцевых конусов 2 и образующими 4 отрывного симметричного диффузора 1. При этом существенно уменьшается неравномерность поля скоростей на выходе из диффузорра 1, что достигается за счет того, что кольцевые зоны между конусами 2 и диффузором практически исключают...

Номер патента: 912296

Опубликовано: 15.03.1982

Авторы: Зотов, Сирый

МПК: B05B 5/02

Метки: волокнистого, диффузор, распыления

...7. Распределительная камера 3 соединена каналами 7 с внутренней полостью корпуса 1 и входным отверстием штуцера 8 для подвода сжатого воздуха. Уплотнение камеры 3 осуществляется посредством резинового кольца 9, втулки 10 и крышки 11. Корпус 1 установлен в рубашке 4 на электроизоляционных втулках 12 - 14 и выполнен в виде полого цилиндра. Стержни 2 в корпусе 1 закреплены консольно, а свободные концы их установлены с зазором по отношению к стенкам корпуса 1 и выполнены заостренными. Винтовая линия, на которой расположены стержни 2, составляет полный виток. Наклон стержней 2 осуществлен в направлении выхода из диффузора. Корпус 1 в рубашке 4 закреплен крышкой 15 и посредством токоподвода 16 подключен к источнику напряжения. Токоподвод 16...

Номер патента: 926370

Опубликовано: 07.05.1982

Авторы: Захарчук, Ковалевская, Кузнецов, Левин

МПК: F04D 29/54

Метки: диффузор, осевой, турбомашины

...длину , составляющую 2,8-3,0 длины а кольцевого участка 1, и отношение площадейИ, и Ра выходного и входного сеченийсоответственно 1,2-1,3 одноименногоотношения площадей Ръ и Р кольцевого участка 1. При этом площадь Рь,входного сечения выходного участка 2равна площади Рз выходного сечениякольцевого участка 1.Кроме того, диффуэор снабженпереходниДиффузор работает следующим образом.Воздушный поток, перемещаясь отвентилятора (не показан),. проходитчерез кольцевой участок 1, постепенно расширяясь, при этом кинетическаяэнергия потока преобразуется в потенциальную, что выражается в повышении статического давления и снижении динамического давления. Затемчерез переходник 3 поток поступаетв выходной участок 2, расширяющаясяФорма которого...

Номер патента: 954632

Опубликовано: 30.08.1982

Авторы: Данилов, Шилов

МПК: F04D 29/44

Метки: диффузор, компрессора, центробежного

...сепарации влаги из воздуха. 2Указанная цель достигается тем, что перегородка имеет торообразную форму, а между ней и стенками установлены кольца, имеющие С-образный профиль и обращенные вогнутой стороной к перегородке, причем в кольцах и стенках выполнены дренажные полости.На чертежеизображен диффузор центробежного компрессора, продольное сечение.Диффурзор содержит кольцевой радиальный канал 1, ограниченный торцовыми стенками 2, и расположенную в нем по оси перегородку 3 . Перегородка 3 имеет торообразную форму; а между ней и стенками 2 установлены кольца 4, имеющие С-образный профиль и обращенные вогнутой стороной к перегородке 3, причем в кольцах 4 и стенках 2 выполнены дренажные полости 5,Диффуаор работает следующим обра зом.Из...

Номер патента: 966318

Опубликовано: 15.10.1982

Автор: Попов

МПК: F04D 29/46

Метки: диффузор, турбомашины, центробежной

...содержит полые поворотныелопатки 1, подпружиненные пружинами.2относительно упоров 3, закрепленных настенке 4 диффузора. И полости 5 каждой лопатки 1 размещена эластичная камера 6, подключенная к источнику 7 дав.ления. Упоры 3 выполнены в виде пластин, введенных в полости 5 и контактирующих с камерами 6. Каждая пластинаснабжена полками 8, примыкающими ккамере 6 с противоположных сторон.Лопатки снабжены осями 9, укрепленнымина стенке 4.При работе турбомашины положениелопаток 1 зависит от величины давленияв эластичной камере 6. Так, например,при отклонении давления от расчетногов сторону увеличения камера 6 подвергается деформации растяжения, Объем ка-3 9.66318меры 16 увеличивается, и ее стенки да- Предлагаемое выполнение диффузора...

Номер патента: 984061

Опубликовано: 23.12.1982

Автор: Сапунов

МПК: H04R 7/12

Метки: диффузор, преобразователя, электроакустического

...усеченных конусов, в котором основания внутренних конусов сопряжены сусеченными вершинами внешних, диаметроснования внутреннего конуса равендиаметру вершины внешнего.На чертеже изображен предлагаемыйдиффузор,Он состоит из диффуэородержагелядиффузора 2 и звуковой катушки 3. Диффузородержагель 1 выполнен металлическим с полем приклейки диффузора 2. Диф 3 98406фузор 2 выполнен из бумажно-волокнистоймассы и имеет форму коаксиально ,расположенных частей, выполненных в виде"конусов с углами раскрытия, возрастающими пропорционально диаметру, у которого средняя часть выполнена цилиндрической,Работа диффузора происходит следующим образом,Звуковая катушка 3 возбуждает колебания диффузора 2 и он начинает работать как поршень; излучая всей...

Номер патента: 1000558

Опубликовано: 28.02.1983

Авторы: Гулин, Ковалевская, Пак

МПК: F01D 25/30

Метки: диффузор

...диффузора.Указанная цель достигается тем, что выходной участок каждого патрубка, кроме последнего по ходу потока, расположен в последующем патрубке с образованием кольцевой пазухи. На чертеже схематично изображен диффузор.Диффузор содержит три цилиндрических патрубка 1, ступенчато соединенных между собой. Выходной участок 2 каждого патрубка 1, кроме последнего по ходу потока, расположен в последующем патрубке 1 с образованием кольцевой пазухи. Воздушный поток, проходя из каждого предыдущего сечения в последующее, внезапно расширяется и отрывается, образуя замкнутые вихревые полости,10 Наличие в диффузоре пазух 3 позволяет уменьшить его длину, поскольку значительная часть области отрыва размещается внутри пазухи 3. Диффузор,...

Номер патента: 1017828

Опубликовано: 15.05.1983

Автор: Чижик

МПК: F04D 29/44

Метки: диффузор, компрессора

...энергии потока при выходе из диффузора, так как экранирующий элемент выполнен плоским. При этом из-за резкого падения скорости на этом участке возникают потери, снижающие экономичность устройства.20Цель изобретения в . уменьшение гидравлических потерь.Поставленная цель достигается тем, что в диффузоре компрессора, содержащем соосно расположенные цилиндрический и конический с закругленными краями участки и экранирующий элемент, расположенный от среза конического участка на расстоянии, составляющем 0,2-0,4 от диаметра цилиндрического участка, экранирующий элементЗ 0 выполнен в виде диффуэорного короба с плоскими боковыми стенками, имеющими угол раскрытия 30-40 О и сопряженной с ними цилиндрической стенкой, радиус которой составляет...

Номер патента: 1019096

Опубликовано: 23.05.1983

Авторы: Грачев, Землянский

МПК: F02M 19/08

Метки: диффузор, карбюратора

...что приводит к ухудшению экономичности и увеличению токсичности отработавших газов.Целью изобретения является обеспечение равномерности истечения эмульсии из канала распылителя.Поставленная цель достигается тем, что в диффузоре, содержащем распылитель с каналом, имеющим наклонный срез, и дополнительным отверстием для подачи воздуха, ось которого расположена под углом к оси канала, расстояние от образующей дополнительного отверстия, расположенной со стороны выхода канала, до пересечения его среза с продольной осью равно Ь = 0 - 2 с 1, где д - диаметр дополнительного отверстия. На чертеже изображен диффузор карбюратора.Диффузор карбюратора содержит распылитель 1 с каналом 2, имеющим наклонный срез 3 и дополнительное отверстие 4 для...

Номер патента: 1034620

Опубликовано: 07.08.1983

Авторы: Габор, Иштван, Йожеф, Кальман, Маргит, Реже

МПК: H04R 7/26

Метки: головки, громкоговорителя, динамической, диффузор

...материалом. Головка громкоговорителя включает основной и дополнительный диффузоры, изготовленные иэ целлюлозы с наполнителем. Верхний поднес пропитан эластичным материалом, в качестве которого применяется смесь натурального и искусственного латекса,21Недостатком этой головки громкогонорителя является малая радиальная жесткость верхнего подвеса и сложность конструкции устройства.Цель изобретения - упрощение конструкции голонки и улучшение ее экс плуатационных характеристик, выражающееся в повышении радиальной жесткости верхнего подвеса и стабилиза-. ции его механических характеристик.Поставленная цель достигается тем,5 О что н диффузоре динамической головки громкоговорителя, состоящем из изгоматериал, благодаря своей эластичнос ти...

Номер патента: 1062428

Опубликовано: 23.12.1983

Авторы: Барцев, Дружкова, Пятахина

МПК: F04D 29/44

Метки: безлопаточный, диффузор, центробежной

...быть использован в центробежных машинах.Наиболее близким к изобретению по технической сущности и достигаемому результату является диффузор центробежной машины, содержащий кольцевые стенки, образующие профилированный канал, сужающийся по ходу потока в меридиональном сечении на выходном участке 12.Недостатком такого диффузора являются значительные гидравлические потери, поскольку не обеспечивается безотрывное обтекание сужающегося выходного участка высокоскоростным потоком.Целью изобретения является снижение потерь в диффузоре.Указанная цель достигается тем, что в безлопаточном диффузоре центробежной машины, содержащем кольцевые стенки, образующие профилированный канал, сужающийся по ходу потока в меридиональном сечении на выходном...
