Диффузор центробежной турбомашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 966318
Автор: Попов
Текст

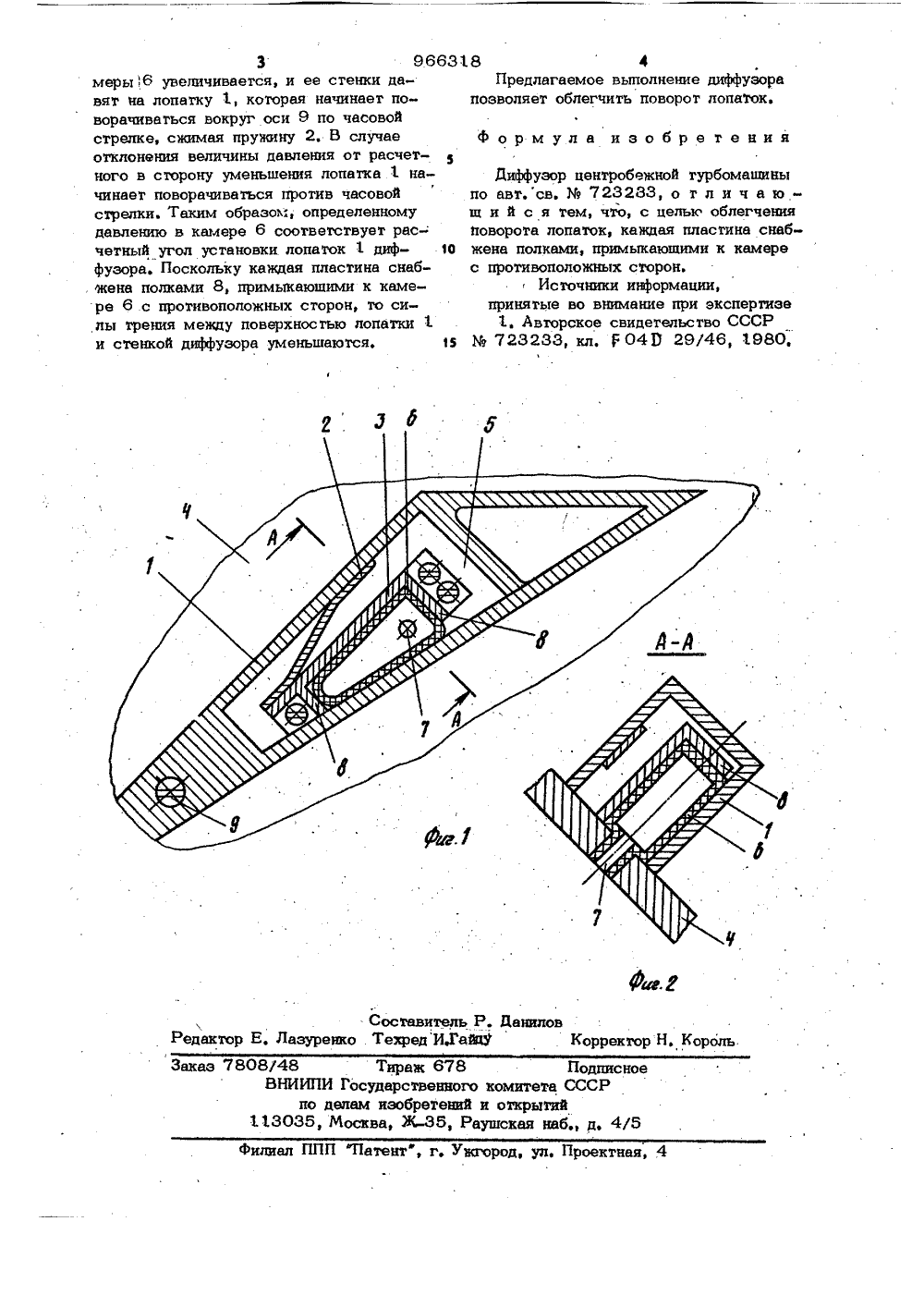

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихреспублик щ 966318(23) Приоритет 9 вударетеапвВ комитет СССР ао делам изобретений и юткрытиЯ .(53) УДК 621,. ,5 15(088,8) Дата опубликования описания 15.10,82(54) ДИффУЗОР ЦЕНТРОБЕЖНОИ ТУР БОМА ШИНЫ1Изобретение относится к турбомашиностроению, в частности к диффузорам цен. тробежных турбомашин.По основному авт. ов.723233 известен диффузор центробежной турбомашины, содержащий полые поворотные 5 лопатки, подпружиненные относительно упоров, закрепленных на стенке диффузо ра. 8 полости каждой лопатки размещена эластичная камера, подключенная кисточнику давления, а упоры выполне-ны в виде пластин, введенных в полость и контактирующих с камерами 13.Однако эластичная камера при расширении создает усилия, вызывающие появление сил трения между поверхностью ,лопатки и стенкой диффузора, а также на оси лопатки, что затрудняет поворот ло-паток. 20Бель изобретения - облегчение поворота лопаток диффузора.Поставленная цель достигается тем, что каждая пластина снабжена полками,2примыкающими к камере с прбтивоположных сторон.На фиг. 1 изображен диффузор, продольный разрез; на фиг, 2 - сечениеА-А на фиг. 1,Диффузор содержит полые поворотныелопатки 1, подпружиненные пружинами.2относительно упоров 3, закрепленных настенке 4 диффузора. И полости 5 каждой лопатки 1 размещена эластичная камера 6, подключенная к источнику 7 дав.ления. Упоры 3 выполнены в виде пластин, введенных в полости 5 и контактирующих с камерами 6. Каждая пластинаснабжена полками 8, примыкающими ккамере 6 с противоположных сторон.Лопатки снабжены осями 9, укрепленнымина стенке 4.При работе турбомашины положениелопаток 1 зависит от величины давленияв эластичной камере 6. Так, например,при отклонении давления от расчетногов сторону увеличения камера 6 подвергается деформации растяжения, Объем ка-3 9.66318меры 16 увеличивается, и ее стенки да- Предлагаемое выполнение диффузора вят на лопатку 1, которая начинает по- позволяет облегчить поворот лопаток. ворачиваться вокруг оси 9 по часовойстрелке, сжимая пружину 2, В случае Формула изобретения отклонения величины давления от расчетного в сторону уменьшения лопатка 1 на- Йиффуэор центробежной турбомашины чинает поворачиваться против часовой по авт.св. Ж 723233, о т л и ч а юстрелки. Таким образом, определенному щ и й с я тем, что, с цельк облегчения давлению в камере 6 соответствует рас- поворота лопаток, каждая пластина снабчетный угол установки лопаток 1 диф О жена полками, примыкающими к камере фузора, Поскольку каждая пластина снаб- с противоположных сторон. , жена полками 8, примыкаюшими к каме- Источники информации, ре 6 с противоположных сторон, то си- принятые во внимание при экспертизе лы трения между поверхностью лопатки 1 1. Авторское свидетельство СССР и стенкой диффузора уменьшаются. 13 % 723233, кл. г 049 29/46, 3.980,Составитель Р. ДаниловРедактор Е. Лазуренко ТехредИ.Гайц . Корректор Н. Король808/48 Тираж 678 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д, 4 Л ал ППП Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3274602, 16.04.1981
Заявитель
ПОПОВ ИГОРЬ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: F04D 29/46
Метки: диффузор, турбомашины, центробежной
Опубликовано: 15.10.1982
