Устройство для моделирования сетевых графиков

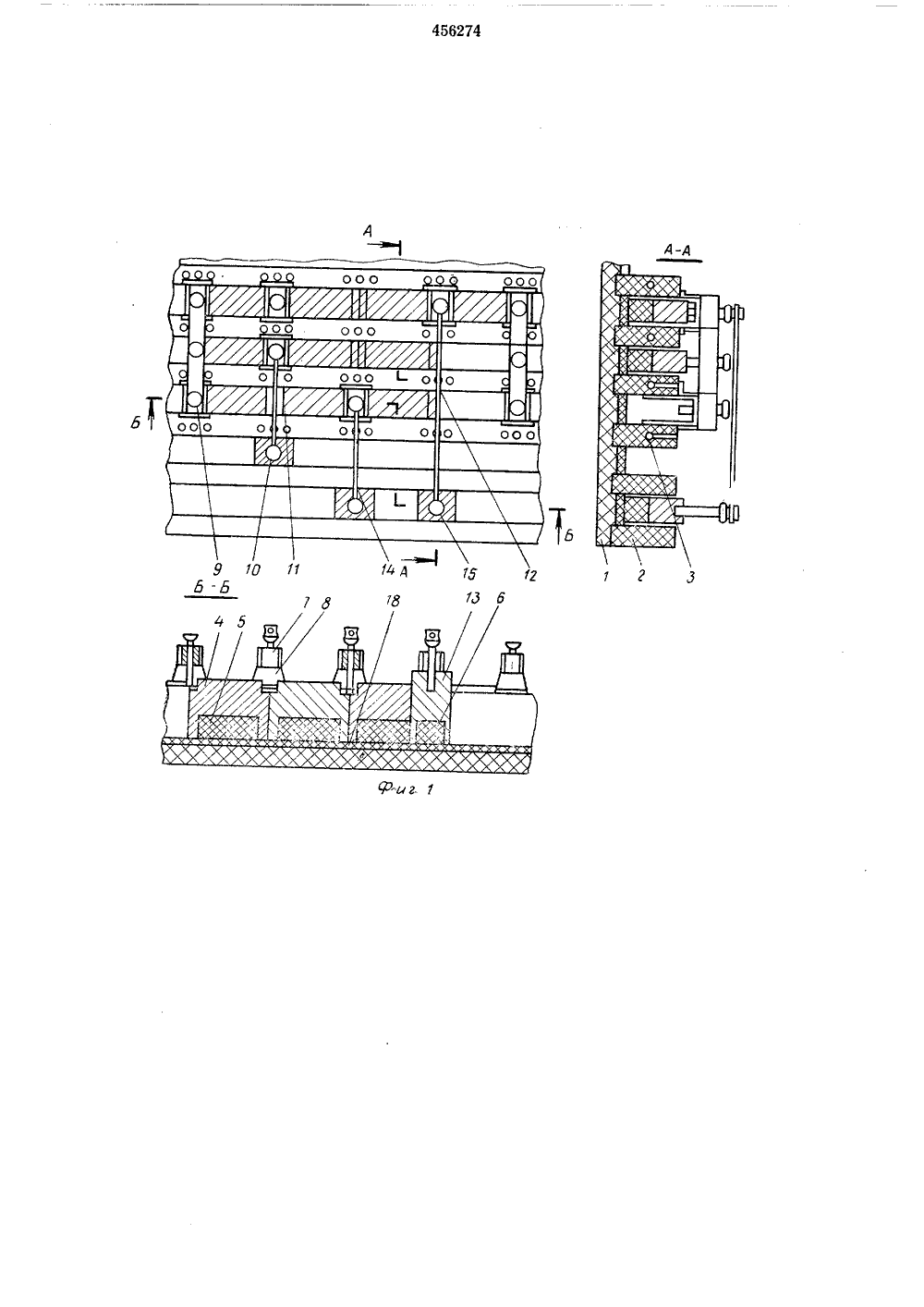

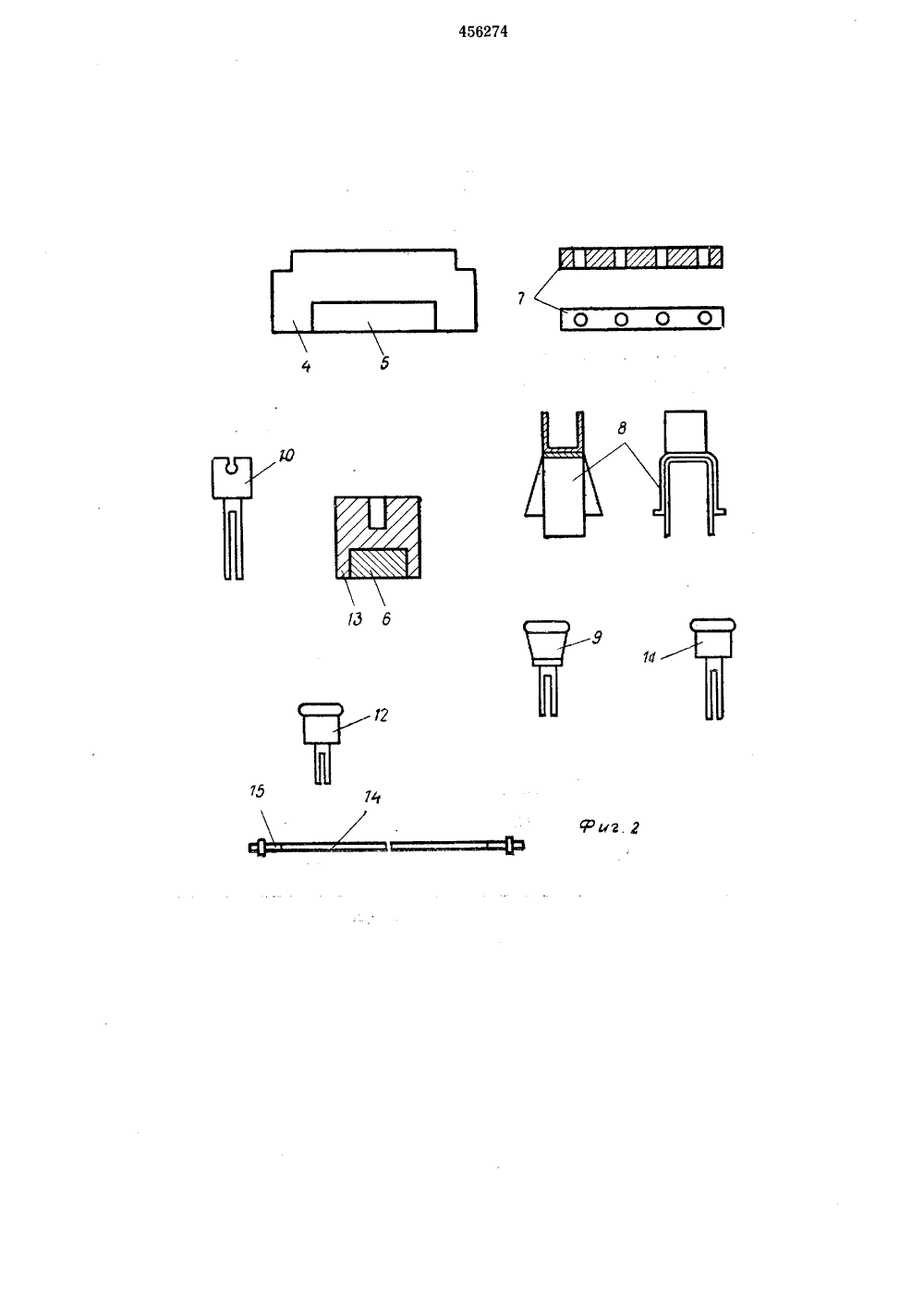

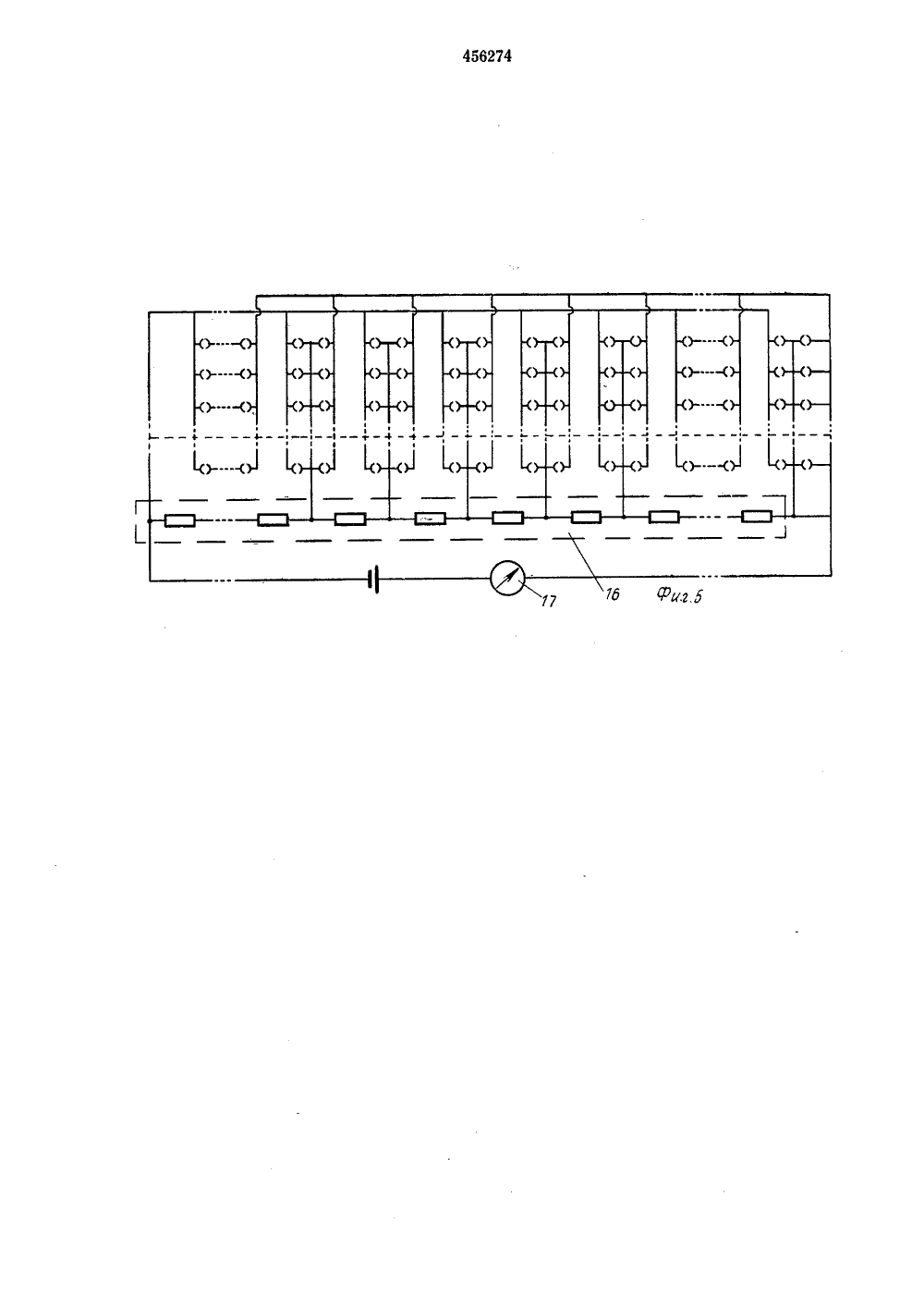

иц 456274 Союз Советских Социалистических Республик(22) Заявлено 18.03,71 (21) 1635804/18-24 6 06 д 3 10 присоединением заявки Государственный комите Совета Министров СССР 32) ПриоритетОпубликовано 05,01.75, Бюллетень Ме 1 53) УДК 681.333,001..57 (088.8) делам изобретени и открытий Дата опубликова писания 08.07.7 2) Авторы изобретенияЗаявитель Я МОДЕЛИРОВГРАФИКОВ 54) УСТРОЙСТ СЕТЕВ 2 отображения одновременно ранних и поздних сроков начала и окончания работ и свершения событий, возможность формирования сигналов, характеризующих значения всех временных параметров работ и событий сетевого графика с целью использования этих сигналов для регистрации или дистанционной передачи значений соответствующих параметров, а также возможность значительного снижения затрат полезной площади панели на изображение фиктивных работ сетевого графика.Эта цель достигается тем, что в предложенном устройстве в направляющих планках панели размещены токопроводящие шины с гнездами, в которых установлены контактные штыри. Измерительный прибор соединен с токопроводящими шинами и блоком резисторов, подключенных к соответствующим гнездам токопроводящих шин. На фи фиг. 2 -3 - рас сетевого схема из дельной принципи ства; иа дикациирасширен устройств визуально Изобретение относится к средствам вычислительной техники и может быть использовано для визуального представления комплекса работ и расчета параметров сетевых графиков.5Известно устройство для моделирования сетевых графиков, содержащее панель с параллельными каналами, образованными направляющими планками, модели работ, выполненные в виде стержней со встроенными в них по стоянными магнитами, модели событий, выполненные в виде перфорированных планок с опорами на концах, помещенными в каналы панели, штыри, введенные в отверстия перфорированных планок, блок резисторов и изме рительный прибор.Однако такое устройство не позволяет визуально отображать поздние сроки начала и окончания работ и освещать события при одновременном сохранении отображения соот ветствующих ранних сроков.В этом устройстве невозможно регистрировать и дистанционно передавать значения временных параметров сетевого графика, Кроме того, в нем отображение фиктивных работ 2 требует использования значительной полезной площади панели.Целью изобретения является ие функциональных возможностей а, обеспечивающее возможность го 3 г. 1 показано устроиство в сборе; наузлы и детали устройства; на фиг, четная схема временных параметров графика; на фиг. 4 - электрическая меренпя временных параметров отработы сетевого графика; на фиг. 5 - альная электрическая схема устройфиг. 6 - принципиальная схема инфиктивных работ сетевого графика,Устройство содержит основание 1, направляющие планки 2, токопроводящие шины с гнездами 3, стержни 4, постоянные магниты 5 и б, перфорированные планки 7 с опорами 8, рабочие 9, индикаторные 10, контактные 11 и реперные 12 штыри, индикаторные опоры 13, эластичную нить 14, ограничители 15, блок резисторов 16, измерительный прибор 17 и контактные полосы 18.Основание 1 и направляющие планки 2 образуют панель с каналами, дном которых служит основание 1, а стенками - планки 2. В верхних гранях планок 2 с шагом, соответствующим принятому единичному временному интервалу, выполнены реперные отверстия, По обе стороны от этих отверстий в планках 2 выполнены контактные гнезда. В теле планок 2 проложены токопроводящие шины. Контактные полосы 18 выполнены из ферромагнитного материала.На лицевой стороне стержня вполнены уступы, а с его обратной стороны встроен постоянный магнит 5.В планках 7 выполнены отверстия с шагом, равным расстоянию между осями каналов. Верхняя часть опоры Ь, выполненной из тонкой пружинной стали, имеет форму вилки. Нижняя часть опоры имеет пружинящие ножки и бортики.Индикаторные штыри 10 имеют в верхней части круглое отверстие с прорезью. На лицевой стороне индикаторной опоры 13 имеется отверстие, а в тыловой части ее встроен постоянный магнит б.Блок резисторов 1 б состоит из последовательно включенных резисторов, имеющих одинаковое сопротивление, Число резисторов соответствует числу временных интервалов устройства.На фиг. 1 представлен фрагмент сетевого графика, Стержни 4, макетирующие работы сетевого графика, с помощью постоянного магнита 5 фиксируются в соответствующих позициях канала панели.Планки 7, макетирующие события сетевого графика, и стержни 4 фиксируются на панели в соответствии с топологией сетевого графика. Фиксация планок 7 в нужном положении осуществляется с помощью опор 8. Рабочие штыри 9, вводимые в перфорации планок 7, служат для индикации принадлежности работ данным событиям.В реперные отверстия направляющих планок 2 вводятся реперные штыри 12 для индикации положения на временной шкале поздних сроков начала и окончания работ и свершения событий. В контактные гнезда планок 2 вводятся контактные штыри 11 для формирования сигналов, соответствующих значениям временных параметров сетевого графика.Индикаторные опоры 18 устанавливаются в специально отведенных каналах панели в местах, соответствующих положению на воеменной оси событий, связанных между собой фиктивными работами. Индикаторные штыри10 устанавливаются в индикаторных опорах 13 и в планках 7, макетирующих события, соответствующие началу и концу фиктивной работы, Индикаторные штыри на планках 7 и 5 соответствующие им индикаторные штыри 10на индикаторных опорах 13 связываются между собой эластичной нитью 14, закрепленной в отверстиях индикаторных штырей 10 с помощью ограничителей 15.10 На фиг. 3 представлена схема расчета временных параметров= р г г г г,) и Л = й,")сетевого графика. Последние находят по формулам:25 с(1 Й: 7 р Р (+ "г) (8) З 0 где 1, - ранний срок свершения события 1;1; - поздний срок свершения события 1, - раннее начало работы з;1, - позднее начало работы з;1, - раннее окончание работы з;351, - позднее окончание работы з;Л, - свободный резерв работы з;Ю - полный резерв работы з;Х; в длительнос пути максимальной длины от начального события графика до события 1;р; - длительность пути максимальной длины от конечного события графика до события 1;т. - длительность работы з.В качестве примера на фиг, 3 показана ра.бота з, ее начальноеи конечное 1 события в положениях, соответствующих раннему (крайнее левое положение) и позднему (крайнее правое положение) началу этой работы.Последнее положение указано пунктиром, На фиг. 3 схематически показана направляющая, смежная с каналом, содержащим работу Для расстановки реперных штырей в позициях, соответствующих значениям параметров 11. и 1. все работы в и событиясетевого графика приводятся в крайнее правое положение. После этого в соответствующее реперные отверстия направляющих вводятся реперные штыри, индицирующие положение на временной оси параметров 11, и Г, Затем все работы з и события 1 сетевого графика переводятся в крайнее левое положение.Как видно из фиг. 3, значения временных б 5 параметров 1 сетевого графика определяются(9) 1 ( 1(10) где 1,. - отметка по шкале времени, соответствующая размещению события у и, соотположением по оси времени работ, событий и реперных штырей. Значения Р определяется как разность соответствующих отметок по шкале времени,На фиг, 4 показана электрическая схема измерения параметров 1 и Я, На фиг. 4, а иллюстрируется измерение параметра 1, а на фиг. 4,б - параметра Р. Для измерения параметра 1=1 вводят контактный штырь 11 в соответствующее правое контактное гнездо, Этим на блоке резисторов 16 подключается к измепительному прибору 17 участок блока резисторов, содержащий Х резисторов. Здесь Х одна из величин Ь. Ь+тТ,р - р,. Для измерения параметра Я вводят контактные штыри 11 в соответствующие правое и левое контактные гнезда. Этим на магазине сопротивлений 16 подключается к измерительному устройству участок блока резисторов, содержащий Х - Ь резисторов, где Х, одна из величин Х;, Т,р - ц; а 1,=Ь,+т,.Измерение временных параметров 1 и Р производится включением соответствующих штырей,На фиг. 6,а представлен фрагмент сетевого графика, в котором имеются две фиктивны". паботы; у - е и- 6. Индикация этих работ с помощью устройства схематически показана на фиг, 6, б, где индексом ср обозначено начальное событие фиктивных работ у - е и у - 6, а индексамии р" соответственно - конечные события этих работ. В устройстве индексы р, р и р" наносятся на соответствуюгцие индикаторные опоры, расположенные в специально отведенных каналах устройства. В силу топологических ограничений8 (1 ветственно, индикатопной опоры ср, а 1 и 8- аналогичные отметки для событий б и е соответствующих им индикаторных опор ср и в".Предположим теперь, что длительность работы а - у увеличилась на две единицы, В этом случае событие сместится на две единицы вправо, что вызовет искривление нити, соединяющей индикаторный штырь события у с индикаторным штырем опоры ю (фиг. 6,8).Корректировка графика заключается в перемещении опоры ср на отметку, соответствующую новому положенпю события р (фиг. 6, г), Далее следует проверить, удовлетворяются ли топологические ограничения (9) и (10). Как видно из фиг. 6, первое из этих ограничений не удовлетворяется. так как оказалось, что Ф,. (8 Дальнейшая корректировка заключается в перемещении события б на отметку, соответствующую новому положению опоры ср.Предмет изобретенияУстройство лчя моделиоованпя сетевых гра фиков, содержащее панель с параллельнымиканалами, обо азованпыми направляющими планками, модели работ, выполненные в виде стержней со встроенными в них постоянными магнитами, модели событий, выполнен- ЗО ные в виде пепфорированных планок с опорами на концах, помепет ными в каналы панели, рабочие штыри, введенные в отвепстия перфорированных планок, блок резисторов и измерительный прибор, о т л и ч а ю щ е е с я тем, 35 что, с целью расширения функпиональныхвозможностей устройства, в нем в наппавляющих планках панели размещены токочроводяшие пины с гнездами, в которых установлены контактные штыри: при ем измерительный 40 прибор соединен с токопроводящими шинамии блоком резисторов, подключенных к соответствующим гнездам токопроводящих шин.сн аказ 1266/8ЦНИ И Г Типография, пр. Сапуно Изд,421 сударственного коми по делам изобрете Москва, Ж, Рауш
