Устройство для автоматического сбора информации о технологических параметрах проката

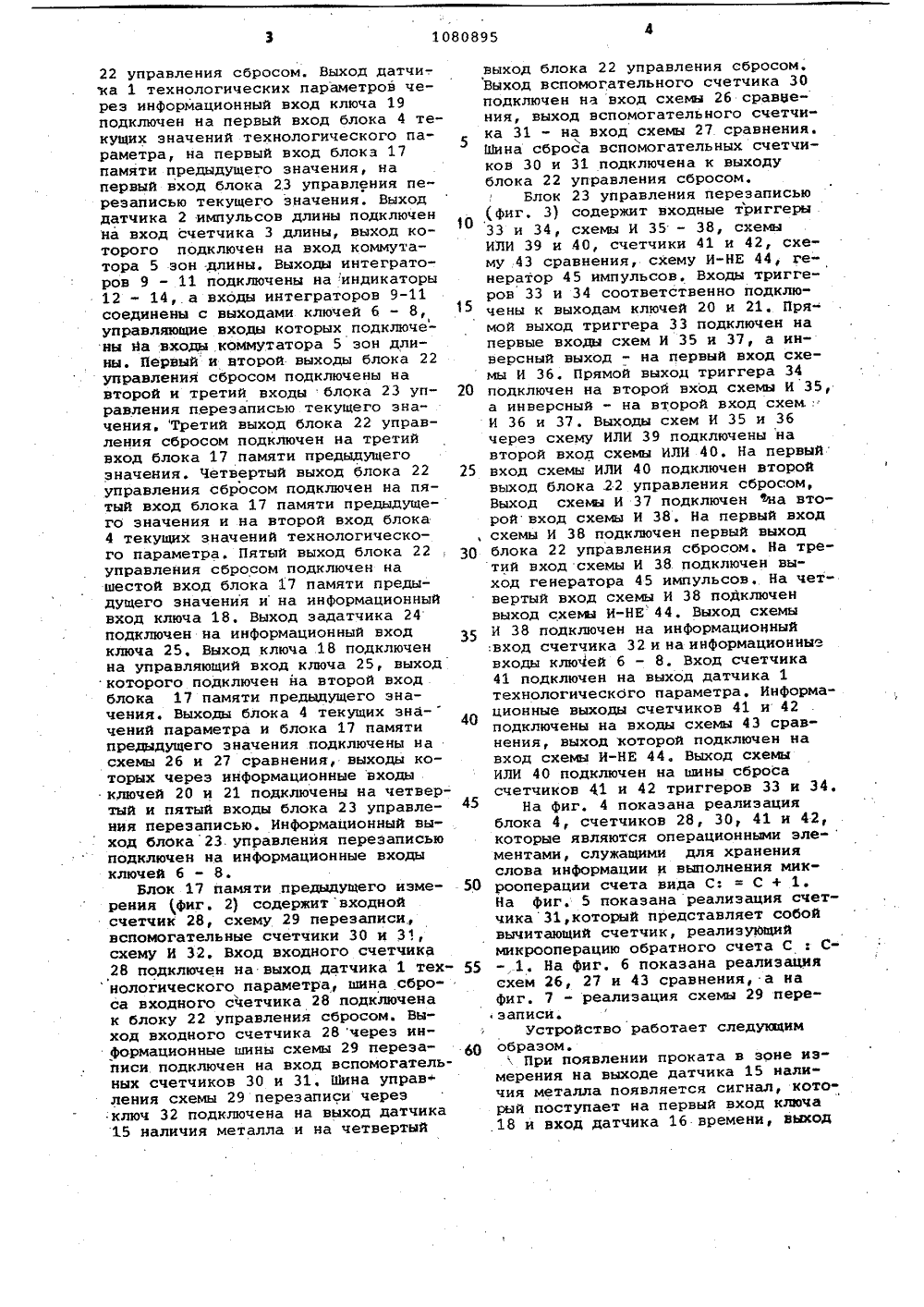

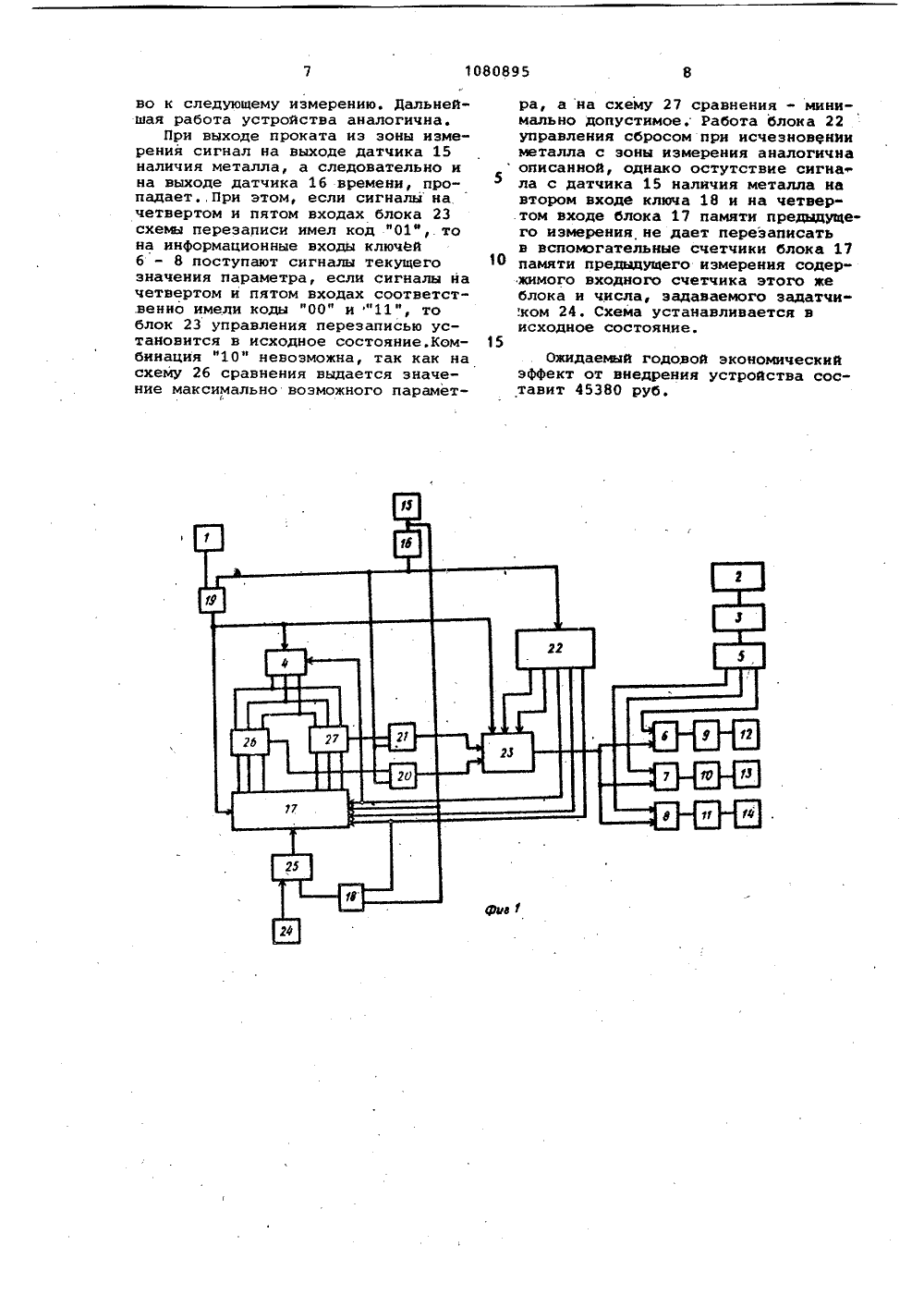

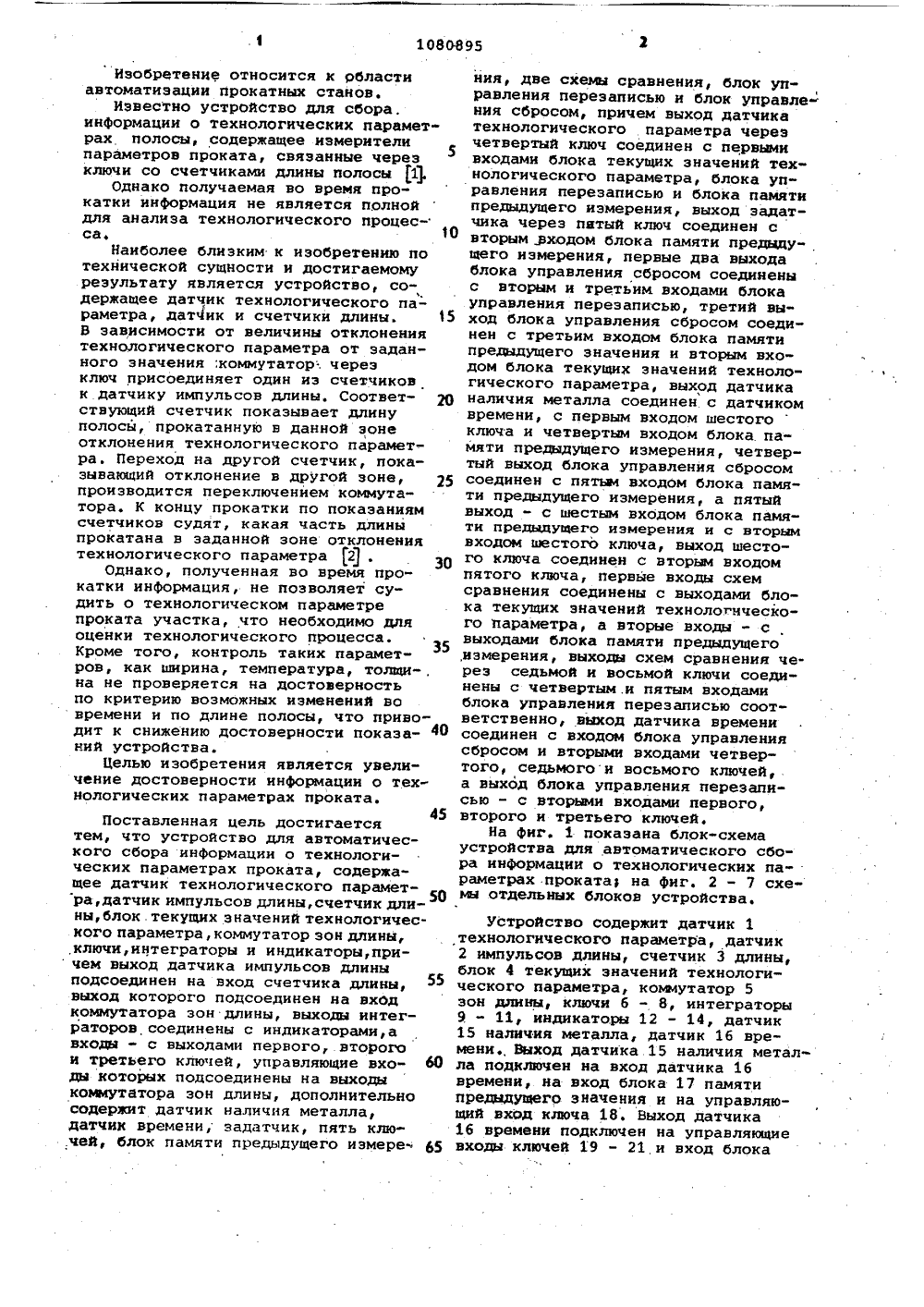

с- игосуадРственнцй номитет ссое по делдм изоб чтений и отнрыт У СВИДЕТЕЛЬСТВУ(54)(57) УСТРОИСТВО ДЛЯ АВТОМАТИЧЕСКОГО СБОРА ИНФОРМАЦИИ О ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРАХ ПРОКАТА, содержащее датчик технологического параметра, датчик импульсов длины, счетчик длины, блок текущих значенийтехнологического параметра, коммутатор эон длины, ключи, интеграторыи индикаторы, причем выход датчикаимпульсов длины подсоединен на вход.счетчика длины, выход которого подсоединен на вход коммутатора зондлины,выходы интеграторов соединеныс индикаторами, а входы - с выхода"ми первого, второго и третьего ключей, управляющие входы которыхподсоединены на выходы коммутатораэон длины, о т л и ч а ю щ е е с я,тем, что, с целью увеличения достоверности информации о технологичеком параметре проката, оно дополнтельно содержит датчик наличия металла, датчик времени, задатчик,пять ключей, блок памяти предыдущего измерения, две схемы сравнения,блок управления перезаписью и.блок управления сбросом, причем выход датчика технологического параметра через четвертый ключ соединен с первыми входами блока текущих значений технологического параметра, блока управления перезаписью и блока-памяти предыдущего измерения, выход задатчика через пЛ.гый ключ соединен с вторым входом блока памяти предыдущего измерения, первые два выхода блока управления сбросом соединены с вторым и третьим входами блока управления перезаписью, третий выход блока управления сбросом соединен с третьим входом блока памяти предыдущего значения и вторым входом блока текущих значений технологического па-раметра, выход датчика наличия металла соединен с датчиком времени, с первым входом шестого ключа и четвертым входом блока памяти предыдущего измерения, четвертый выход блока управления сбросом сое- Ф динен .с пятым входом блока памяти предыдущего измерения, а пятый выход - с шестым входом блока памяти предыдущего измерения и с вторым вхо дом шестого ключа, выход шестого клю. ча соединен с вторым входом пятого ключа, первые входй схем сравнения соедийены с выходами блока текущих значения технологического параметра, а вторые входы - с выходами блока памяти предыдущего измерения, выходы схем сравнения через седьмой и восьмой каочи соединены с четвертым и пятьи входами блока управлени перезаписью соответственно, выход датчика времени соединен с входом блока управления сбросом и вторыми входами четвертого, седьмого и вось" мого клочей, а выход блока управле" ния перезаписью - с вторыми входами первого, второго и третьего ключей.Изобретение относится к рбласти автоматизации прокатных станов.Известно устройство для сбора, информации о технологических параметрах полосы, содержащее измерители параметров проката, связанные через ключи со счетчиками длины полосы 1.Однако получаемая во время прокатки информация не является полной для анализа технологического процесса.10Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство, содержащее датчик технологического параметра, дат 4 ик и счетчики длины. 15 В зависимости от величины отклонения технологического параметра от заданного значения:коммутатор.через ключ присоединяет один из счетчиков к датчику импульсов длины, Соответствующий счетчик показывает длину полосы, прокатанную в данной зоне отклонения технологического параметра. Переход на другой счетчик, показывающий отклонение в другой зоне, 25 производится переключением коммутатора. К концу прокатки по показаниям счетчиков судят, какая часть длины прокатана в заданной зоне отклонения технологического параметра 2 .Однако, полученная во время прокатки информация, не позволяет судить о технологическом параметре проката участка, что необходимо для оценки технологического процесса. Кроме того, контроль таких параметров, как ширина, температура, толщи-, на не проверяется на достоверность по критерию возможных изменений во времени и по длине полосы, что приводит к снижению достоверности показа ний устройства.Целью изобретения является увеличение достоверности информации о технологических параметрах проката.45Поставленная цель достигается тем, что устройство для автоматического сбора информации о технологических параметрах проката, содержащее датчик технологического параметра,датчик импульсов длины,счетчик длины, блок текущих значений технологического параметра, коммутатор зон длины, ,ключи, интеграторы и индикаторы,при чем выход датчика импульсов длины подсоединен на вход счетчика длины, выход которого подсоединен на вход коммутатора зон длины, выходы интеграторов соединены с нндикаторами,а входы - с выходами первого, второго и третьего ключей, управляющие вхо 60 ды которых подсоединены на выходы коммутатора зон длины, дополнительно содержит датчик наличия металла, датчик времени, задатчик, пять клю.чей, блок памяти предыдущего измере 65 ния, две схезаю сравнения, блок управления перезаписью и блок управле ния сбросом, причем выход датчика технологического параметра через четвертый ключ соединен с первыми входами блока текущих значений тех нологического параметра, блока управления перезаписью и блока памяти предыдущего измерения, выход эадатчика через пятый ключ соединен с вторым входом блока памяти предыдущего измерения, первые два выхода блока управления сбросом соединены с вторым и третьим входами блока управления перезаписью, третий вы" ход блока управления сбросом соединен с третьим входом блока памяти предыдущего значения и вторым входом блока текущих значений технологического параметра, выход датчика наличия металла соединен с датчиком времени, с первым входом шестогоключа и четвертым входом блока памяти предыдущего измерения, четвертый выход блока управления сбросом соединен с пятью входом блока памяти предыдущего измерения, а пятый выход - с шестым входом блока памяти предыдущего измерения и с вторым входом шестого ключа, выход шестого ключа соединен с вторым входом пятого ключа, первые входы схем сравнения соединены с выходами блока текущих значений технологического параметра, а вторые входы - с выходами блока памяти предыдущего измерения, выходы схем сравнения через седьмой и восьмой ключи соединены с четвертым .и пятым входами блока управления перезаписью соответственно, выход датчика времени соединен с входом блока управления сбросом и вторыми входами четвертого, седьмогои восьмого ключей, а выход блока управления перезаписью - с вторыми входами первого, второго и третьего ключей.На фиг. 1 показана блок-схема устройства для автоматического сбора информации о технологических параметрах проката 1 на фиг. 2 - 7 схемю отдельных блоков устройства. Устройство содержит датчик 1 технологического параметра, датчик 2 импульсов длины, счетчик 3 длины, блок 4 текущих значений технологического параметра, коммутатор 5 зон длины, ключи 6 - 8, интеграторы 9 - 11, индикаторы 12 - 14, датчик 15 наличия металла, датчик 16 времени Выход датчика 15 наличия метал ла подключен на вход датчика 16 времени, на вход блока 17 памяти предыдущего значения и на управляющий вход ключа 18. Выход датчика 16 времени подключен на управляющие входы ключей 19 - 21,и вход блока22 управления сбросом. Выход датчи-. ка 1 технологических параметров через информационный вход ключа 19 подключен на первый вход блока р текущих значений технологического па 5 раметра, на первый вход блока 17 памяти предыдущего значения, на первый вход блока 23 управления перезаписью текущего значения. Выход датчика 2 импульсов длины подключен на вход счетчика 3 длины, выход которого подключен на вход коммутатора 5 зон -длины. Выходы интеграторов 9 - 11 подключены на индикаторы 12 - 1 Р, а входы интеграторов 9-11 соединены с выходами ключей б - 8, 15 управляющие входы которых подключены на входы коммутатора 5 эон длины. Первый и второй выходы блока 22 управления сбросом подключены на второй и третий входы блока 23 уп равления перезаписью текущего значения, Третий выход блока 22 управления сбросом подключен на третий вход блока 17 памяти предыдущего значения, Четвертый выход блока 22 25 управления сбросом подключен на пятый вход блока 17 памяти предыдущего значения и на второй вход блока р текущих значений технологического параметра, Пятый выход блока 22 , 30 управления сбросом подключен на шестой вход блока 17 памяти предыдущего значения и на информационный вход ключа 18, Выход задатчика 24 подключен на информационный вход ключа 25, Выход ключа 18 подключен на управляющий вход ключа 25, выход которого подключен на второй вход блока 17 памяти предыдущего значения. Выходы блока р текущих значений параметра и блока 17 памяти предыдущего значения подключены на схемы 26 и 27 сравнения, выходы которых через информационные входы кпючей 20 и 21 подключены на четвертый и пятый входы блока 23 управле ния перезаписью, Информационный выход блока 23. управления перезаписью 50 28 подключен на выход датчика 1 тех 60 подключен на информационные входы ключей б - 8.Блок 17 памяти предыдущего измерения фиг, 2) содержитвходной счетчик 28, схему 29 перезаписи, вспомогательные счетчики 30 и 31, схему И 32, Вход входного счетчиканологического параметра, шина сброса входного счетчика 28 подключена к блоку 22 управления сбросом. Выход входного счетчика 28 через информационные шины схемы 29 перезаписи подключен на вход вспомогательных счетчиков 30 и 31. Шина управления схемы 29 перезаписи через ключ 32 подключена на выход датчика15 наличия металла и на четвертый выход блока 22 управления сбросом,Выход вспомогательного счетчика 30подключен на вход схемы 26 сравнения, выход вспомогательного счетчика 31 - на вход схемы 27 сравнения.Шина сброса вспомогательных счетчиков 30 и 31 подключена к выходублока 22 управления сбросом,Блок 23 управления перезаписью(фиг, 3) содержит входные триггеры33 и Зр, схемы И 35 - 38, схемыИЛИ 39 и р 0, счетчики р 1 и р 2, схему рЗ сравнения, схему И-НЕ рр, генератор р 5 импульсов, Входы триггеров 33 и ЗР соответственно подключены к выходам ключей 20 и 21, Прямой выход триггера 33 подключен напервые входы схем И 35 и 37, а инверсный выход - на первый вход схемы И 36, Прямой выход триггера Зрподключен на второй вход схемы И 35,а инверсный - на второй вход схем.И 36 и 37. Выходы схем И 35 и Збчерез схему ИЛИ 39 подключены навторой вход схемы ИЛИ р 0. На первыйвход схемы ИЛИ р 0 подключен второйвыход блока .22 управления сбросом,Выход схемы И 37 подключен на второй вход схемы И 38. На первый входсхемы И 38 подключен первый выходблока 22 управления сбросом, На третий вход схемы И 38 подключен выход генератора р 5 импульсов, На четвертый вход схемы И 38 подключенвыход схемы И-НЕ РР, Выход схемыИ 38 подключен на информациоиный,вход счетчика 32 и на информационныевходы ключей б - 8. Вход счетчика41 подключен на выход датчика 1технологического параметра, Информационные выходы счетчиков Р 1 и Р 2подключены на входы схемы РЗ сравнения, выход которой подключен навход схемы И-НЕ рр, Выход схемыИЛИ р 0 подключен на шины сбросасчетчиков 41 и Р 2 триггеров 33 и ЗР.На Фиг, р показана реализацияблока р, счетчиков 28, 30, р 1 и р 2,которые являются операционными эле-ментами, служащими для храненияслова информации и выполнения микрооперации счета вида С: = С + 1.На фиг. 5 показана реализация счетчика 31,который представляет собойвычитающий счетчик, реализуйщиймикрооперацию обратного счета С : С. На Фиг. б показана реализациясхем 26, 27 и РЗ сравнения, а наФиг, 7 - реализация схемы 29 перезаписи.Устройство работает следующимобразом.При появлении проката в зоне измерения на выходе датчика 15 наличия металла появляется сигнал, который поступает на первый вход ключаПо окончании временИ измерения 1 закрываются ключи 19 - 21, а состояние выходов ключей 20 и 21 запоминается в блоке 23 управления перезаписью. На время 1 перезаписи и установки устройства в исходное состояние сигнал с выхода датчика 16 времени поступает на вход блока 22 управления сбросом: На первом входе блока 22 управления сбросом устанавливается сигнал разрешения перезаписи, который поступает на второй вход блока 23 управления перезаписью, и если на четвертый вход блока 23 управления перезаписью поступал сигнал со схемы 27 сравнения, а на пятый вход блока 23 управления перезаписью не поступал сигнал со схемы 26 сравнения, то блок 23 управления перезаписью выдает информационные сигналы текущего измерения на входы клюей 6 - 8. Ключи б - 8 коммутируются коммутатором 5 эон длины, который работает ло р программе, зада 45505560 которого подключен на управляющие входы ключей 19 - 21 и на вход блока 22 управления сбросом. Датчик 16 времени определяет цикл 1 времени работы устройства, который состоит иэ 1 - времени измерения, 12 - времени перезаписи и установкиф устройства в исходное состояние. Яа время измерения 1 открываются ключи 19 21. С датчика 1 технологических па- раметров информация о значении параметра поступает на первый вход блока 4 текущих значений технологического параметра, на первый вход блока 17 памяти предыдущего измерения и на первый вход блока 23 управ ления перезаписью.Блок 17 памяти предыдущего измерения имеет один входной счетчик и два вспомогательные. На вход входного счетчика поступает текущее зна ченне параметра, а во вспомогательных счетчиках хранится информация о предыдущем измерении, Вспомогатель ные счетчики блока 17 памяти предыдущего измерения связаны через схе мы 26 и 27 сравнения с блоком 4 текущих значений параметра. На схему 26 сравнения с блока 17 памяти предыдущего измерения выводится максимально допустимое значение текущего значения параметра, а на схему 27 сравнения - минимально возможное значение параметра, При равенстве кодов чисел в блоке 4 текущих измерений и вспомогательных счетчиках блока 17 памяти предыдущего измерения схемы 26 и 27 сравнения выдают сигналы, коФррые через ключи 20 и 21 поступают на четвертые и пятые входы блока 23 управления переза писью,40 ваемой счетчиком 3 длины, связанным с датчиком: 2 импульсов длины, При появлении сигнала на втором выходе блока 22 управления сбросом сигнал на первом выходе этого же блока исчезает, а сигнал с второго выхода поступает на.третий вход блока 23 управления перезаписью и устанавливает его в исходное состояние, Если на четвертый и пятый входы блока 23 управления перезаписью соответственно поступают коды "00 ф и "11", то блок 23 управления пере записью устанавливается в исходное состояние.При появлении сигнала на третьем выходе блока 22 управления сбросом, сигнал на втором выходе этого же блока исчезает, а сигнал с третьего выхода поступает на третий вход блока 17 памяти предыдущего измерения и на второй вход блока 4 текущего значения технологическбго параметра. Этот сигнал сбрасывает в "0" вспомогательные счетчики блока 17 памяти предыдущего измерения и блок 4 текущего значения технологического.параметра. При появлении сигнала на четвертом выходе блока 22 управления сбросом, сигнал на третьем выходе этого же блока исчезает, а сигнал с четвертого выхода поступает на пятый вход блока 17 памяти предыдущего измерения. Этим же сигналом содержимое входного счетчика блока 17 памяти предыдущего измерения переписывается во вспомогательные счетчики этого блока. При появлении сигнала на пятом выходе блока 22 управления сбросом, сигнал на четвертом выходеэтого же блока исчезает,а сигнал спятого выхода поступает на шестой вход блока 17 памяти предыдущего измерения и на второй вход ключа 18, выход которого подключен на управляющий вход ключа 25, При появлении сигнала на шестом входе блока 17 памяти предыдущего измерения входной счетчик этого блока сбрасывается в "О". Ключ 25 открывается, и в первый вспомогательный счетчик блока 17 памяти предыдущего значения добавляется число импульсов, заданное задатчиком 24, а от числа импульсов, записанного во втором вспомогательном счетчике, вычитается число, заданное задатчиком 24. Число, задаваемое задатчиком 24, определяет максимально возможные изменения параметра за время между двумя измерениями, например максимально возможные значения температуры между двумя точками на полосе. По окончанию времени С перезаписи и установки устройства в исходное состояние устройство готово к следующему измерению. Дальнейшая работа устройства аналогична.При выходе проката из зоны измерения сигнал на выходе датчика 15 наличия металла, а следовательно и на выходе датчика 16 времени, пропадает.,При этом, если сигналы на. четвертом и пятом входах блока 23 схемы перезаписи имел код "01 ф, то на информационные входы ключей 6 - 8 поступают сигналы текущего значения параметра, если сигналы на четвертом и пятом входах соответст.венно имели коды "00" и "11" тоФ блок 23 управления перезаписью установится в исходное состояние,Комбинация "10" невозможна, так как на схему 26 сравнения выдается значение максимально возможного параметра, а на схему 27 сравнения " минимально допустимое. Работа блока 22управления сбросом при исчезновенииметалла с зоны измерения аналогичнаописанной, однако остутствие сигнала с датчика 15 наличия металла навтором входе ключа 18 и на четвер.том входе блока 17 памяти предыдущего измерения не дает перезаписать 10в вспомогательные счетчики блока 17памяти предыдущего измерения содержимого входного счетчика этого жеблока и числа, задаваемого задатчи.ком 24. Схема устанавливается висходное состояние.15Ожидаемый годовой экономический эффект от внедрения устройства составит 45380 руб.
