Преобразователь перемещения в унитарный код

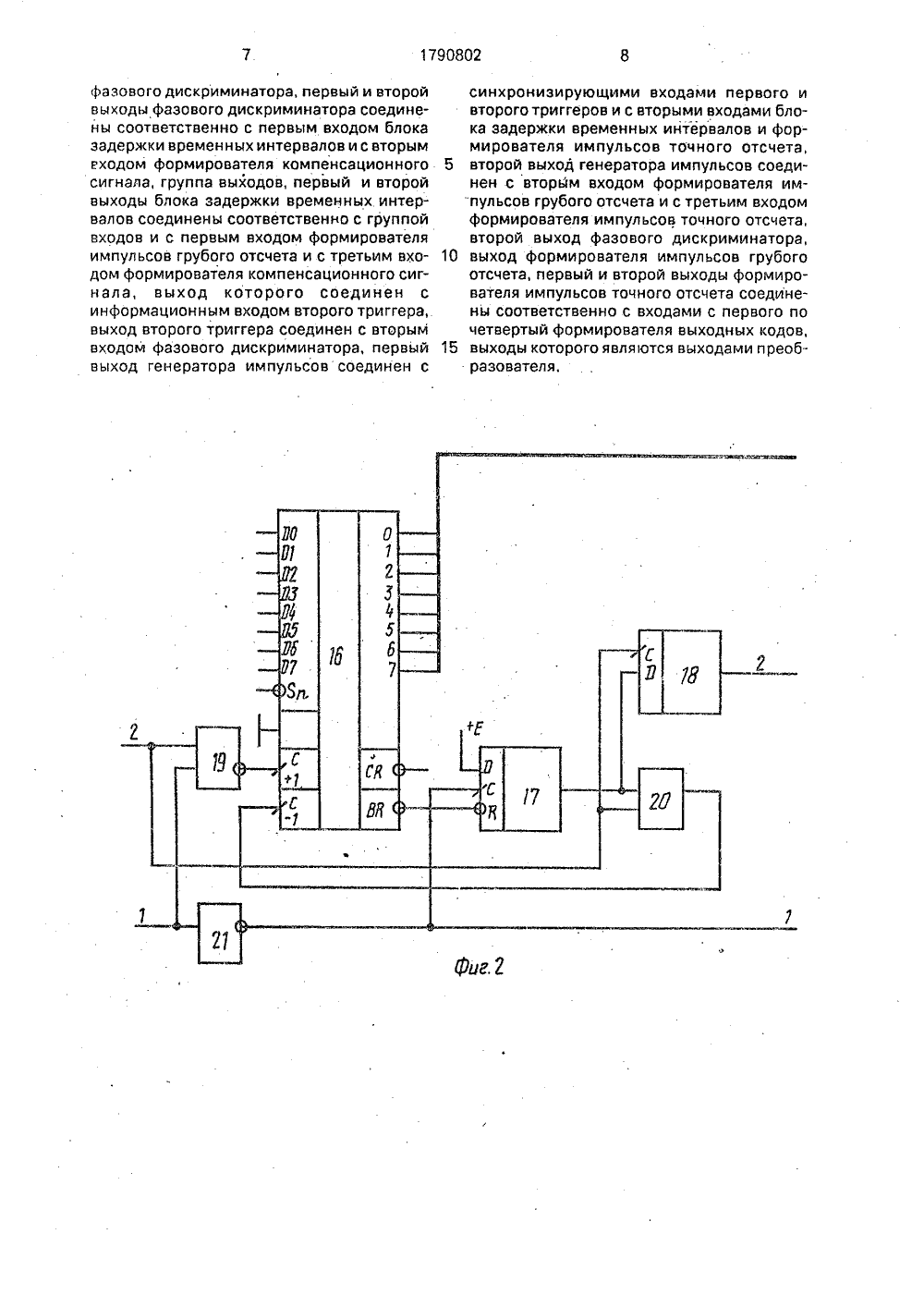

СОКОВ СОВЕ ТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК О(19) 151)5 Н 03 М 1/64 ГОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР 1 ГОСПАТЕНТ СССР) ЕНТНОЕ РЕТЕНИПАТЕНТУ омплектного ектроприво А.М. Кол ес злектроиков и ьство СССР(54) ПРЕОБРАЗОВ В УНИТАРНЫЙ КО (57) Изобре вычислител пользованв ков ин вычислител 1 вышения ра ЕМЕ ЕНИЯ к авт может говых тение относитсяьной технике идля связи дндлоформации с;н ым устройство)зрешающей спас бы ровы лью и ости в и оУ ОПИСАНИЕ И(71) Сибирский завод кпривода "Сибстанкоэл(56) Авторское свидетеЬЬ 903928, кл, Н 03 МЭлектротехническСер. Электропривод, 1рис. 1. образователь перемещения в унитарный код, содержащий генератор 1 импульсов, формирователь 2 опорного сигнала, фазоврэщатель 3, нуль-орган 4, фазовый дискриминатор 5, формирователь 7 компенсационного сигнала, введены блок 6 задержки временных интервалов, формирователь 8 импульсного грубого отсчета, формирователь 9 выходных кодов, формирователь 10 импульсов точного отсчета, триггеры 11 и 12. Перемещение преобразуют в фазовый сдвиг между фазным и опорным сигналом, в каждом периоде опорного Сигнала сравнивают по фазе фазный и компенсационный сигналы, разность фаз которых преобразуют в унитарный код грубого отсчета, сдвигают по фазе компенсационный сигнал до устранения рассогласования между ним и фазным сигналом, формиру 1 от дополнительные импульсы точного отсчета и суммируют их с унитарным кодом грубого отсчета, 9 ил,Изобретение относится к области автоматики и вычислительной техники и можетбыть использовано для связи аналоговыхисточников информации с цифровым вычислительным устройством.Целью изобретения является повышение разрешающей способности преобразователя перемещения в унитарный код,Структурная схема преобразователяпредставлена на фиг,1, структурная схемаблока задержки времейных интервалов - нафиг,2, структурная схема формирователякомпенсационного сигнала - на фиГ,З,структурная схема формирователя импульсов грубого отсчета - на фиг,4, структурнаясхема формирователя выходных кодов - на фиг.5,структурная схема дифференцирующегоэлемента - на фиг,6, временная диаграммарабо гы устройства при поло)кительном и отрицательном направлении перемещения нафиг,7 и 8 соответственно, временная диаграмма работы блока задержки временныхинтервалов - на фиг,9.Преобразователь перемещения я чдитарный код (фиг. 1) содержит генератор 1импульсов, формирователь 2 опорного сигнала, фазовращатель 3, нуль-орган 4, фазовый дискриминатор 5, блок 6 задержкивременных интервалов, формирователь 7компенсационного сигнала, формирователь8 импульсов грубого отсчета, формирователь 9 ьыходных кодов, формирователь 10импульсов точного отсчета, триггеры 11 и12. Формирователь 10 содержит триггер 13,дифференцирующий элемент 14 и элемент15 И.Блок 6 задержки временных интервалов(фиг.2) содержит реверсивный счетчик 16,триггеры 17 и 18, элементы 19, 20 И-НЕ,ин вертор 21, Формирователь 7 компенсационного сигнала (фиг,3) содержит инверторы22 и 23, дифференцирующие элементы 24 и25, элемент 26 И, элемент 27 И-НЕ, элемент28 ИЛИ-НЕ, реверсивный счетчик 29, Формирователь 8 импульсов грубого отсчета(фиг.4) содержит реверсивный счетчик 30,триггер 31, элемент 32 И-НЕ и инвертор 33.Формирователь выходных кодов (фиг,5) содержит инверторы 34 и 35, элементы 36, 372 ИИЛИ-НЕ. Дифференцирующий элемент14 (фиг,6) содержит триггеры 38 и 39, элемент 40 ИСКЛЮЧАЮЩЕЕ ИЛИ,Преобразователь работает следующимобразом.Генератор 1 формирует высокочастотные сигналы (фиг.7, 8, 9 а). В формйрователе2 производится деление по частоте импульсов генератора 1 и выделяется первая гармоническая составляющая низкочастотногосигнала, которая является опорным сигна 30 нал по отношению к компенсационному сигналу, импульс, соответствующий модулю фазового сдвига, с выхода фазового дискриминатора 5 поступает на вход блока 6 и открывает элемент 19 И-НЕ для прохохдения импульсов генератора 1 на суммирующий вход реверсивного счетчикам 16 (фиг,9, в). По заднему фронту импульса фазового дискриминатора 5, инвертированного инвертором 21 (фиг,9, г), триггер 17 блока 6 4045(фиг,9, д) и триггер 31 формирователя 8 (фиг,7, 8, м) устанавливаются в единичное состояние, Открывается элемент 20 и выходные импульсы генератора 1 поступают на вычитающий вход реверсивного счетчика 16 (фиг.9, ж). При нулевом значении кода реверсивный счетчик 16 формирует импульс (фиг,9, з), по которому производится сброс триггера 17. Триггером 18 вырабатьвается сигнал (фиг,9, е), задержанный на один пе 50 риод по отношению к выходному сигналу триггера 17,Реверсивный счетчик 29 вырабатывает компенсационный сигнал, непреоывно суммируя импульсы, сформированные дифференцируощим элементом 24 по срезам импульсов генератора 1. Прямой и инвертированный инвертором 23 сигналы знака фазового сдвига йоступают на первые управляющие входы элементов 26 и 27, на вторые управляющие входы которых постулом, поступающим на вход фазовращателя 3, В фазовращателе 3 происходит преобразование перемещения в фазовый сдвиг между фазным выходным сигналом фазов ращателя 3 и его входным опорным сигналом. Нуль-орган 4 формирует прямоугольные импульсы (фиг. 7, 8, б) из фазного выходного сигнала фазовращателя 3. Фронты вьходных сигналов нуль-органа "0 4 совпадают с моментами перехода черезнуль фазного сигнала. В триггере 11 (фиг,7, 8, г) фронть выходных сигналов нуль-органа 4 синхронизируются импульсами генератора 1, В фазовом дискриминаторе 5 опреде ляются модуль и знак фазового сдвигамежду фазным сигналом с выхода триггера 11 (фиг,7, 8, г) и компенсационным сигналом с выхода триггера 12 (фиг.7, 8, д), гЛодуль фазового сдвига формируется в фазовом ди скриминаторе 5 в виде импульса фиг.7, 8, л,фиг,96), длительность которого соответствует временному интервалу между передними фронтами фазно. о и компенсационного сигналов между передними фронтами фазного и компенсационного сигналов с выходов триггеров 11 и 12, Знак фазового сдвига формируется в виде ециничного или нулевого сигнала (фиг,7, 8, к) в зависимости от того, отстает или оперекает по фазе фазнь 1 й сиг1790802 способность преобразователя перемещения в унитарный код увеличивается вдвое,45 50 55 отсчта, первый и второй триггеры, выходы, н.ль-сргана соединен с первым входом форпает выходной сигнал триггера 18 блока 6, длительность которого соответствует модулю фазового сдвига. На выходах элементов 26 и 27 формируются импульсы, соответствующие передним фронтам импульсов генератора 1. Число импульсов на выходе каждого из элементов 26 и 27 соответствует модулю фазового сдвига, а наличие импульсов на выходе одного из этих элементов определяется знаком фазового сдвига, Выходные импульсы элементов 26 и 27 поступают соответственно на суммирующий и вычитающий входы реверсивного счетчика 29, сдвигая по фазе компенсационный сигнал с выхода старшего разряда счетчика 29 в сторону устранения рассогласования между ним и фазным сигналом с выхода триггера 11, Выходной сигнал реверсивного счетчика 29 синхронизируется в триггере 12 импульсами генератора 1.По заднему фронту импульса фазового дискриминатора 5, прошедшего через инвертор 21 блока 6, выходной код счетчика 16 переписывается в счетчик 30 со сдвигом на орин разряд в сторону старших разрядов. При этом триггер 31 устанавливается в единицу (фиг,7, 8, м) и открывается элемент 32 для прохождения импульсов со второго выхода генератора 1, Выходные импульсы элемента 32 поступают на вычитающий вход реверсивного счетчика 30 и через инвертор 33 - на выход формирователя 8. При нулевом значении кода реверсивный счетчик 30 формирует импульс, по которому производится сброс триггера 31 (фиг,7, 8, м). В результате длительность выходного импульса триггера 31 вдвое превышает длительность выходного импульса фазового дискриминатора 5 и сдвинут относительно его по фазе. В зависимости от знакового сигнала с выхода фазового дискриминатора 5 (фиг,7, 8, к) выходные импульсы формирователя 8 коммутируются элементами Зб и 37 формирователя 9 на одну или другую выходные Формула изобретения Преобразователь перемещения в унитарный код, содержащий последовательно соединенные генератор импульсов, формирователь опорного сигнала, фазовращатель и нуль-орган, фазовый дискриминатор, формирователь компенсационного сигнала, первый вход которого подключен к первому выходу генератора импульсов, о т л и ч а ющ и й с я тем, что, с целью повышения 5 10 15 20 25 30 Г 40 шины устройства (фиг,7; о, фиг, 8, н), в ре-. зультате чего осуществляется преобразование временных интервалов в унитарный код грубого отсчета, Число импульсов с выхода формирователя 8 вдвое превышает число квантов рассогласования между фазным и компенсационным сигналами.Формирователь 10 предназначен для формирования дополнительных импульсов точного отсчета с соответствующим знаком перемещения и уменьшенной вдвое их ценой по сравнению с ценой импульсного унитарного кода грубого отсчета. Триггер 13 устанавливается в единицу или ноль (фиг.7, 8, в) в зависимости от совпадения фиксированного значения фаэного сигнала (фронта выходного импульса нуль-органа 4) с импульсами и паузами высокочастотного сигнала генератора 1. На выходе триггера 13 формируется знак перемещения точного отсчета, Выходной сигнал триггера 13 синхронизируется в триггере 38 сигналом с второго выхода генератора 1 (фиг.7, 8, и) и сдвигается на один такт в триггере 39. Выходные сигналы триггера 38 (фиг.7, 8, е) и триггера 39 (фиг.7, 8, ж) поступают на входы элемента 40 ИСКЛЮЧАЮЩЕЕ ИЛИ, на выходе которого формируются импульсы (фиг.7, 8, з), соответствующие фронтам синхронизированного сигнала триггера 13, Из этих импульсов элементом 15 И формируются импульсы, равные по длительности выходным импульсамгенератора 1, В зависимости от знакового сигнала с выхода триггера 13(фиг,7,8, в) выходные импульсы элемента 15 И коммутируются элементами 36 и 37 формирователя 9 на соответствующие выходные шины преобразователя (фиг.7, н) фиг.8, о), при этом происходит суммирование дополнительных импульсов точногоотсчета формирователя 10 с унитарным кодом грубого отсчета. В результате разрешающая разрешающей способности преобразоватегя, в него введены блок задержки временных интервалов, формирователь импульсов грубого отсчета, формирователь выходных кодов, формирователь импульсов точного миравателя импульсов точного отсчета и с ин армационным входом первого триггера, выход которого соединен с первым входомфазового дискриминатора, первый и второй выходы фазового дискриминатора соединены соответственно с первым входом блока задержки временных интервалов и с вторым входом формирователя компенсационного сигнала, группа выходов, первый и второй выходы блока задержки временных интервалов соединены соответственно с группой входов и с первым входом формирователя импульсов грубого отсчета и с третьим входом формирователя компенсационного сигнала, выход которого соединен с информационным входом второго триггера, выход второго триггера соединен с вторым входом фазового дискриминатора, первый выход генератора импульсов соединен с синхронизирующими входами первого и второго триггеров и с вторыми входами блока задержки временных интервалов и формирователя импульсов точного отсчета, 5 второй выход генератора импульсов соединен с вторым входом формирователя импульсов грубого отсчета и с третьим входом формирователя импульсов точного отсчета, второй выход фазового дискриминатора, 10 выход формирователя импульсов грубогоотсчета, первый и второй выходы формирователя импульсов точного отсчета соединены соответственно с входами с первого по четвертый формирователя выходных кодов, 15 выходы которого являются выходами преобразователя,
