Формирователь импульсов отсчета информационных дорожек в накопителях на магнитных дисках

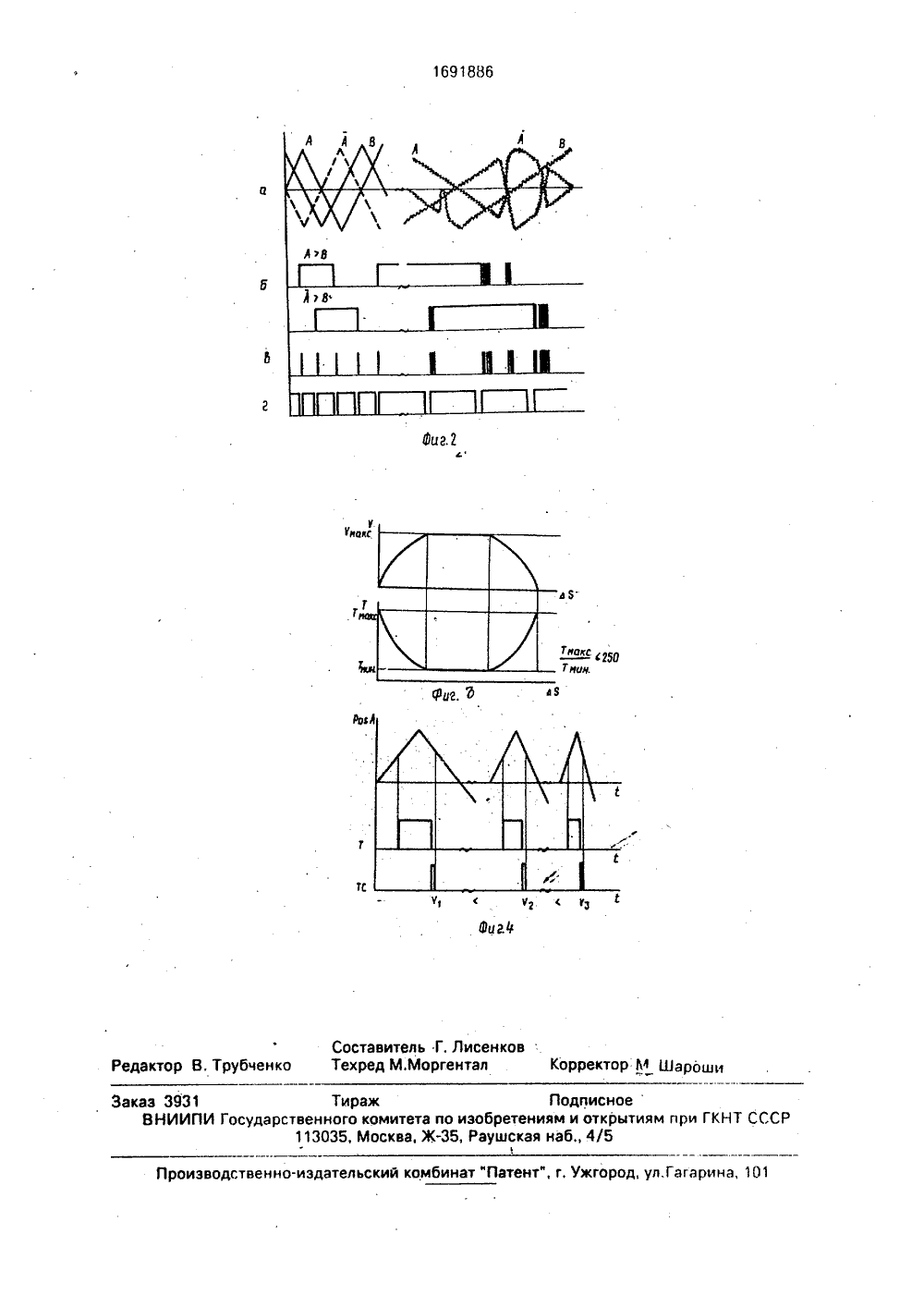

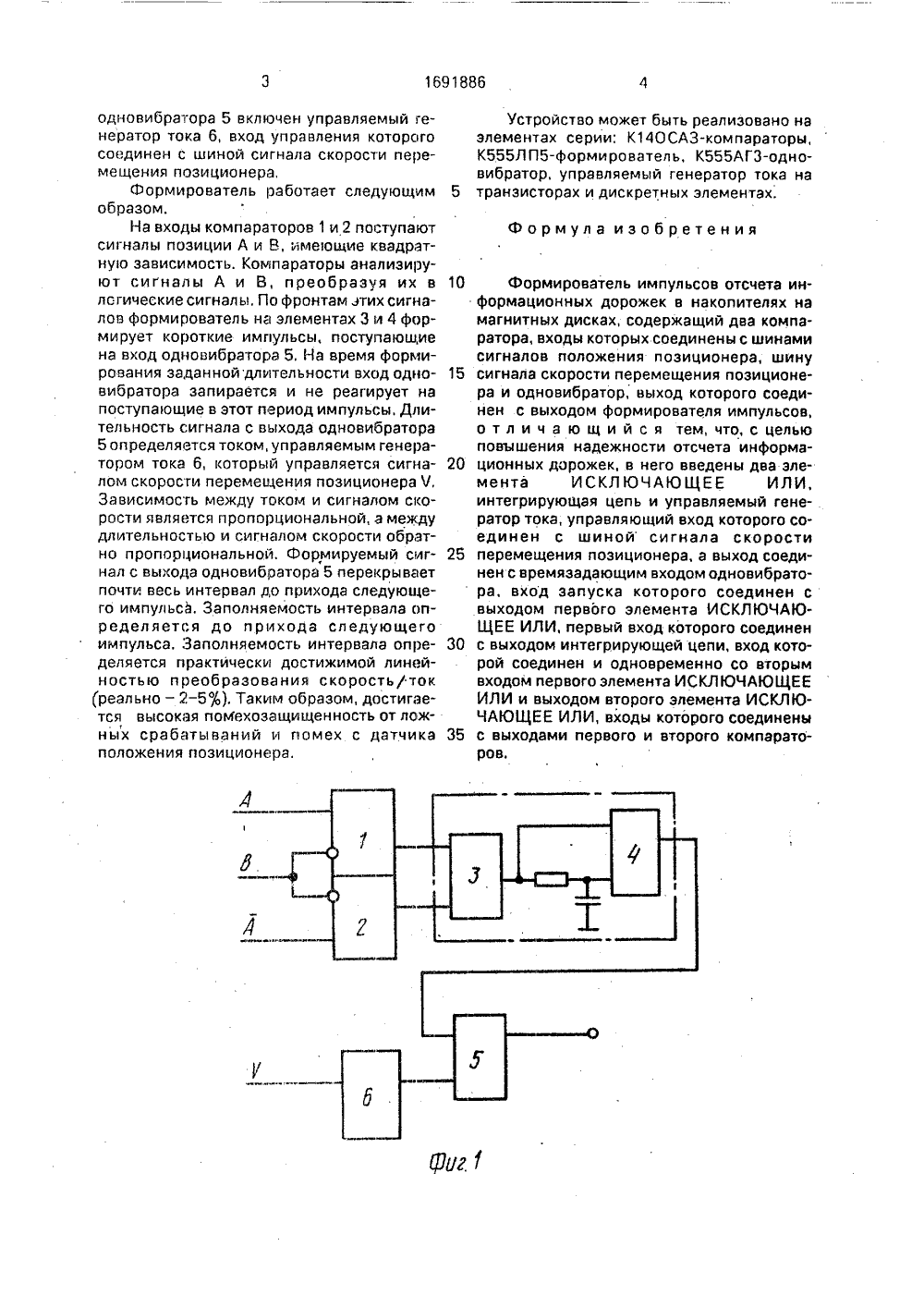

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1 В 21/10 51) 5 САНИЕ ИЗОБРЕТ У С целью обеспечения высокой помехозащищенности и надежной работы в условиях дефектов датчика положения и помех введен в цепь формирования импульсов отсчета магнитных дорожек управляемый генератор тока, подключенный к времязадающей цепи одновибратора и управляемого сигналом скорости перемещения позиционера, Формирователь состоит из компараторов 1 и 2, входы которых соединены с шинами сигналов положения А, В, А, Компараторы анализируют сигналы положения и формируют логические сигналы, из которых формирователь на элементах 3 и 4 по фронтам формирует импульсы для запуска запираемого одновибратора 5, во времязадающую цепь которого включен управляемый сигналом скорости Ч генератор тока 6, 4 ил. гюаюй на фиг. 3 - зависимости длительности сигнала на выходе одновибратора от уровня управляющего сигнала Ч на входе управляемого генератора тока; на фиг, 4 - диаграммы, поясняющие работу устройства при различных скоростях перемещения позиционера.Устройство содержит компараторы 1 и 2, входы которых соединены с шинами сигналов положения А, В, А(инвертированный А). Выходы компараторов соединены с входами элемента 3 (ИСКЛЮЧАЮЩЕЕ ИЛИ), выход которого соединен с входами элемента 4 (ИСКЛЮЧАЮЩЕЕ ИЛИ) непосредственно и через интегрирующую цепь, выход элемента 4 соединен с входом запуска одновибратора 5, выход которого является выходОМ устройства. Во времязадающую цепь О е о и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВИАТОРСКОМУ СВИДЕТЕЛ(71) Научно-исследовательский институт вычислительной техники(56) Авторское свидетельство СССР М 1247938, кл. 6 11 В 24/10, 1986.Авторское свидетельство СССР В 1569890, кл. 6 11 В 24/10, 1989.(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ОТСЧЕТА ИНФОРМАЦИОННЫХ ДОРОЖЕК В НАКОПИТЕЛЯХ НА МАГНИТНЫХ ДИСКАХ (57) Изобретение относится к приборостроению и предназначено для использования в накопителях на магнитных дисках, имеющих следящую систему позиционирования. Изобретение относится к приборостроению и предназначено для использования в накопителях на магнитных дисках, имеющих следящую систему позиционирования.Цель изобретения - повыше; ие надежности отсчета информационных дорожек в накопителях на магнитных дисках.На фиг. 1 приведена функциональная схема предлагаемого устройства; на фиг,2 - временные диаграммы работы предлагаемого устройства:а) сигналы положения А, В с прим р м помех и "дребезга";б) сигналы на выходах компараторов 1 в) сигналы на выходе формировател(выход элемента 4); г) сигналы на выходе одновибратора 5 ИЯ-д, 1691886одновибратора 5 включен управляемый генератор тока 6, вход управления которого соединен с шиной сигнала скорости перемещения позиционера,Формирователь работает следующим образом,На входы компараторов 1 и 2 поступают сигналы позиции А и В, име 1 ощие квадратную зависимость. Компараторы анализируют сигналы А и В, преобразуя их в лсгические сигналы, По фронтам этих сигналов формирователь на элементах 3 и 4 формирует короткие импульсы, поступающие на вход одновибратора 5, На время формирования заданнойдлительности вход одновибратора запирается и не реагирует на поступающие в этот период импульсы, Длительность сигнала с выхода одновибратора 5 определяется током, управляемым генератором тока 6, который управляется сигналом скорости перемещения позиционера Ч, Зависимость между током и сигналом скорости является пропорциональной, а между длительностью и сигналом скорости обратно пропорциональной. Формируемый сигнал с выхода одновибратора 5 перекрывает почти весь интервал до прихода следующего импульса. Заполняемость интервала определяется до прихода следующего импульса. Заполняемость интервала определяется практически достижимой линейностью преобразования скорость/ток (реально - 2 - 5). Таким образом, достигается высокая помехозащищенность от ложных срабатываний и помех с датчика положения позиционера. Устройство может быть реализовано наэлементах серии: К 140 САЗ-компараторы, К 555 ЛП 5-формирователь, К 555 АГЗ-одно- вибратор, управляемый генератор тока на 5 транзисторах и дискретных элементах.Формула изобретения10 Формирователь импульсов отсчета информационных дорожек в накопителях на магнитных дисках, содержащий два компаратора, входы которых соединены с шинами сигналов положения позиционера, шину 15 сигнала скорости перемещения позиционера и одновибратор, выход которого соединен с выходом формирователя импульсов, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности отсчета информа ционных дорожек, в него введены два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, интегрирующая цепь и управляемый генератор тока, управляющий вход которого соединен с шиной сигнала скорости 25 перемещения позиционера, а выход соединен с времязадающим входам одновибратора, вход запуска которого соединен с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен 30 с выходом интегрирующей цепи, вход которой соединен и одновременно со вторым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и выходом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, входы которого соединены 35 с выходами первого и второго компараторов,1691886 Юи Юиа Корректор М Шароши бченко дактор Заказ 3931 ВНИИПоставитель Г, Лисенкехред М.Моргентал Тираж Подписноеударственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб., 4/5 дственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
