Формирователь импульсов отсчета пройденного пути в системе позиционирования накопителя на магнитных дисках

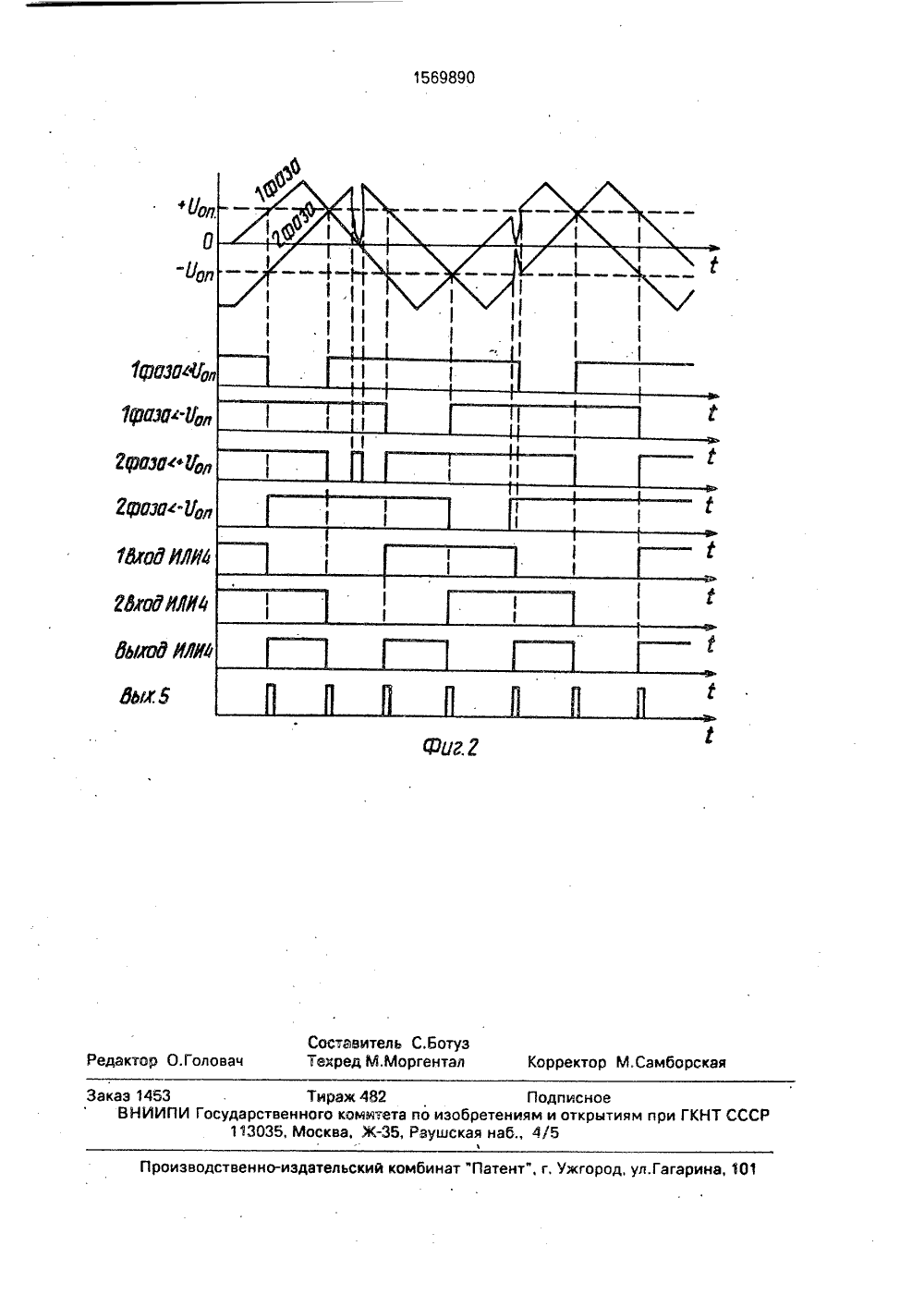

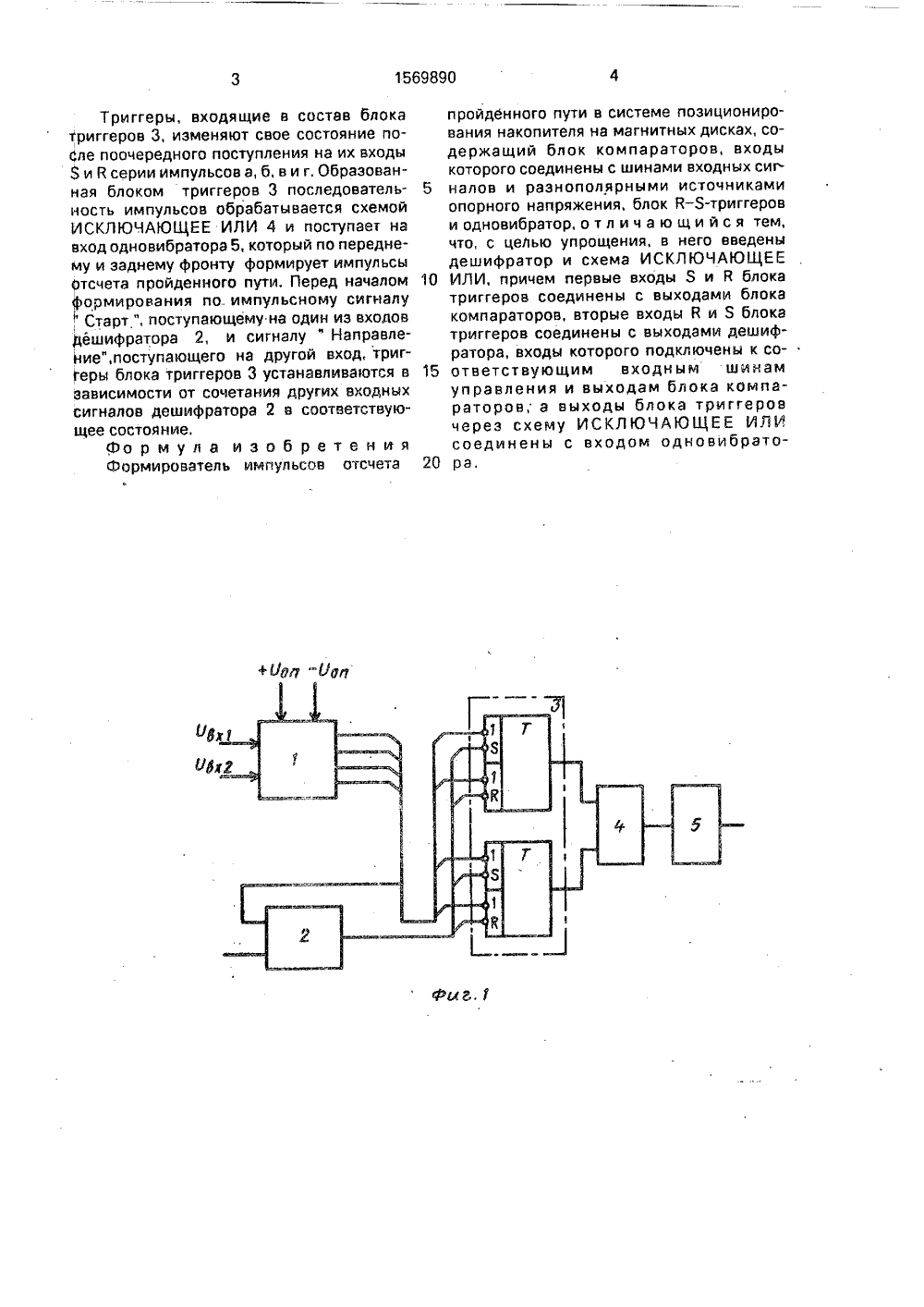

(я)5 С 11 В 21/1 АНИ ОБРЕТЕН О к приборостроике и предназнакопителях на их автоматичетных головок по схем фиг 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1247938, кл. 6 11 В 21/10, 30.07.86,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ОТСЧЕТА ПРОЙДЕННОГО ПУТИ В СИСТЕМЕПОЗИЦИОНИРОВАНИЯ НАКОПИТЕЛЯ НАМАГНИТН ЫХ ДИСКАХ(57) Изобретение относится к области приборостроения, вычислительной техники и может Изобретение относится ению, вычислительной техн начено для использования в магнитных дисках, имеющ ские системы подачи магни заданным адресам. Цель изобретения - упрощение формирователя при использовании его с двухфазным датчиком положения.Нэ фиг.1 изобраЖена функциональная а предлагаемого формирователя; на- временная диаграмма работы.Формирователь содержит блок компараторов 1, дешифратор 2, блок й - Я-триггеров 3, схему ИСКЛЮЧАЮЩЕЕ ИЛИ 4, одновибратор 5, причем входы блока компараторов 1 соединены с шинами двухфазного входного сигнала и с разнополярными источниками опорного напряжения, Выходы блока компараторов 1 подключены к первым входам 5 и й блока триггеров 3 и к быть использовано в накопителях на магнитных дисках, имеющих автоматические системы перемещения магнитных головок, С целью упрощения и расширения функциональных возможностей формирователь импульсов отсчета пройденного пути дополнительно содержит дешифратор и схему ИСКЛЮЧАЮЩЕЕ ИЛИ, связи междуданными блоками и известными обеспечивают повышенную устойчивость к воздействию внешних помех и дефектов датчика положения, Предлагаемое решение позволяетупростить устройство отсчета пройденного пути в системе позиционирования накопителя на магнитных дисках. 2 ил. соответствующим вхсдам дешифратора 2.Кроме того, вход дешифратора 2 соединен с входными шинами управления, Вторые входы Я и К блока триггеров 3 соединены с соответствующими выходами дешифратора 2, а выходы блока триггеров 3 через схему, ИСКЛЮЧАЮЩЕЕ ИЛИ 4 соединены с входом одновибратора 5.Формирователь работает следующим образом.Блок компараторов 1 формирует серииимпульсов, соответствующих: а) меньшему значению сигнала первой фазы с датчика положения относительно отрицательного порога; б) меньшему значению сигнала первой фазы с датчика положения относительно положительного порога; в) меньшему значению сигнала второй фазы с датчика положения отнсгсительно отрицательного порога; г) меньшему значению сигнала второй фазы датчика положения относительно положительного порога, 1569890Триггеры, входящие в состав блока триггеров 3, изменяют свое состояние после поочередного поступления на их входы 3 и В серии импульсов а, б, в и г. Образованная блоком триггеров 3 последовательность импульсов обрабатывается схемой ИСКЛЮЧАЮЩЕЕ ИЛИ 4 и поступает на вход одновибратора 5, который по переднему и заднему фронту формирует импульсы Отсчета пройденного пути, Перед началом формирования по. импульсному сигналу " Старт ", поступающему на один из входов дешифратора 2, и сигналу "Направление",поступающего на другой вход, триггеры блока триггеров 3 устанавливаются в зависимости от сочетания других входных сигналов дешифратора 2 в соответствующее состояние,Формула изобретения Формирователь импульсов отсчета пройденного пути в системе позиционирования накопителя на магнитных дисках, содержащий блок компараторов, входы которого соединены с шинами входных сиг нэлов и разнополярными источникамиопорного напряжения, блок В - Я-триггеров и одновибратор, о т л и ч а ю щ и й с я тем, что, с цеЛью упрощения, в него введены дешифратор и схема ИСКЛЮЧАЮЩЕЕ 10 ИЛИ, причем первые входы Я и В блокатриггеров соединены с выходами блока компараторов, вторые входы В и 5 блока триггеров соединены с выходами дешифратора, входы которого подключены к со ответствующим входным шинамуправления и выходам блока компараторов, а выходы блока триггеров через схему ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с входом одновибрато ра.(РОЮ ЪРаУде-Ц д Ягод ВЮ ОжУЮИ 4 Составитель С.БотуТехред М,Моргент Редактор О.Голо Корректор М,С ск Заказ 1453 Тираж 482 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 одственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
