Способ создания зимних полевых хранилищ сельскохозяйственной продукции

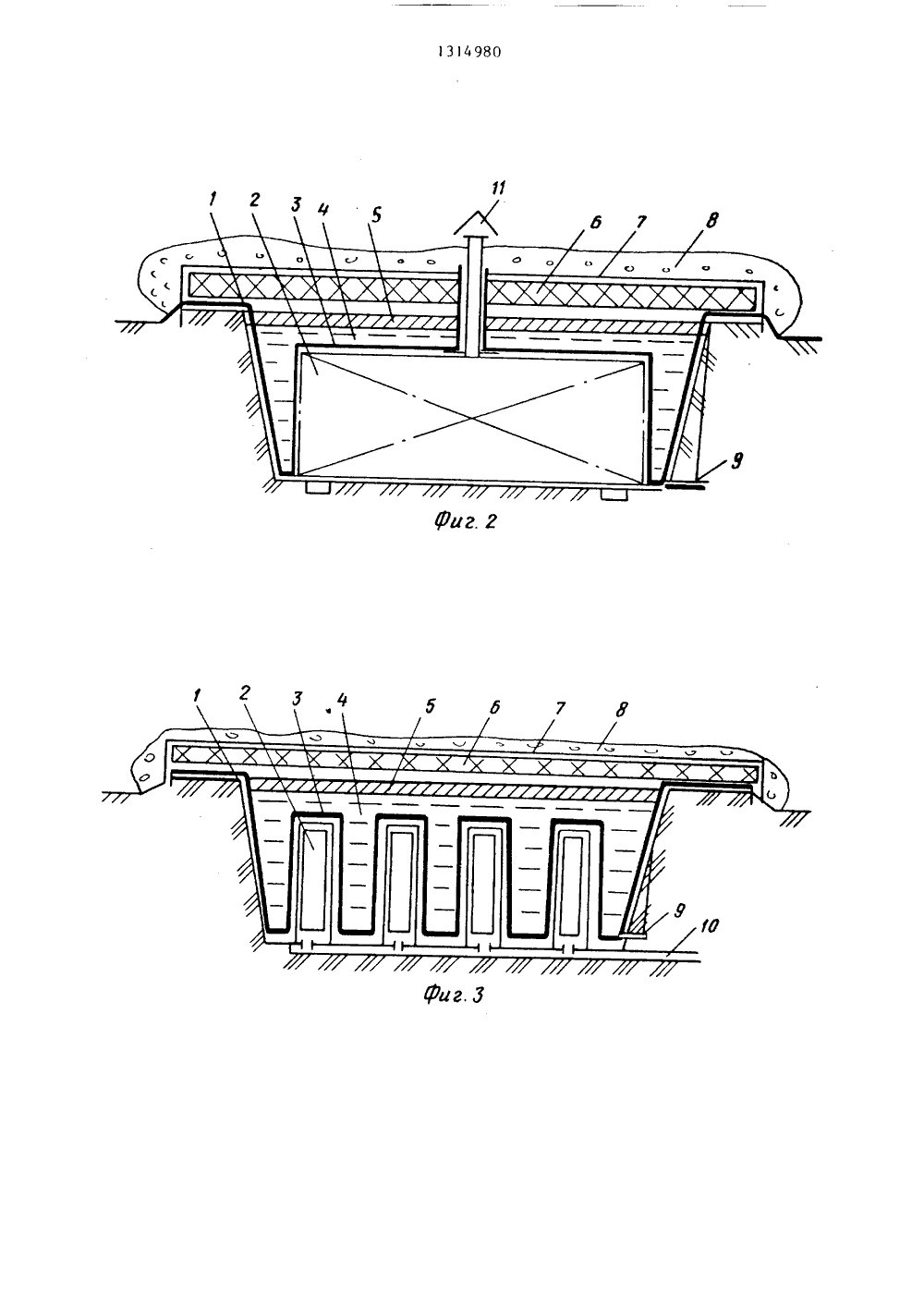

(53) (56) Р 10 ИМНИХ ПОЛЕВЫ ТВЕННОЙ ПРОя к облас ель изобре на создание постке земельных ем подпочвенных 1, В него поии 2, кот затратНа уч м стоян котлова ния - снижени левых хранили угодий с низк опр вод выполняют мешают штабел од Я ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР ОПИСАНИЕК АВТОРСКОМУ СВИ 88.8)свидетельство СССР А 01 Е 25/02, 1981 54) СПОСОБ СОЗДАНИЯРАНИЛИЩ СЕЛЬСКОХОЗЯЙУКЦИИ57) Изобретение отноельского хозяйства. застилают гидронепроницаемой емкостью 3, выполненной в виде эластичногвкладьппа, заполненного жидкой замерзающей материальной средой 4. Затемдеформируют вкладьпп по форме котлована 1, штабеля продукции 2 и каналовентиляции. После этого вкладьпп расправляют с запасом слабины по стенкам котлована 1 вверх и неподвижнофиксируют за обваловкой проема с уплотнением до степени гидронепроницаемости. Сверху вкладьппа образуетсякристаллизировавшийся слой жидкости5, на который помещают термоизоляцию7. Последняя укрывается защитным ледовым слоем 8. Вкладьпп выполняют све аемым. Он может также иметь д сквозных гофр, 3 з,п. ф-лы, 6 илИзобретение относится к сельскомухозяйству, в частности к зимним полевым хранилищам сельскохозяйственнойпродукции,Цель изобретения - снижение затрат на создание зимних полевых хранилищ.На фиг.1 схематически изображенспособ создания зимнего полевого хранилища на фиг.2 - хранилище с приданием вкладышу вида какой-либо законченной фигуры; на фиг.3 - хранилище с использованием вкладыша, выполненного светопроницаемым для картофеля семенного назначения; на фиг.4 -схема заполнения емкостей замерзающейматериальной средой индустриальнымспособом; на фиг.6 и 5 - хранилищаповышенной и большой вместимости.Схема способа создания зимних полевых хранилищ сельскохозяйственнойпродукции содержит котлонан 1, штабель складированной в нем продукции2, гидронепроцицаемую емкость 3, жидкую замерзающую материальную среду4, находящуюся в двухагрегатном состоянии, кристаллизиронавшийся слой5 жидкости, термоиэоляцию 6, гидроцзоляцию 7, защитный ледовый слой 8канализационный патрубок 9, приточныйканал 10 вентиляции, вытяжной канал11 вентиляции в площади проема котлована, жесткую связь 12 гребного канала, водяные трубопроводы 13, вытяжной канал 14 за пределами проема котлована, гребной вытяжной канал 15,секцию водяной рубашки 16, выполненную из гидронепроницаемого полотнища, прцточный канал 17, источник 18водоснабжения, агрегатную 19, электроцасос 20, электровецтилятор 21.Спо.о создания зимних хранилищосуществляют следующим образом.В котловане 1, выполненном на участке земельных угодий с низким состоянием подпочвенных вод, сформированный ниже уровня почвы штабель про.дукпиц 2, застилают непроницаемымэластичным вкладышем, например, иэи.очной пластмассовой пленки, деформируют по его форме, затем расправляют с запасом слабины по стенкамкотлована 1 вверх и неподвижно фиксируют эа обваловкой проема, где краямц образованной в свободном объемекотлована гидроцепроницаемой емкости3 уплотняют проем когловаца 1 до степени, исключающей возможность егозаливания талой водой или дождем.Размещением оболочки гидронепроницаемой емкости 3 контактно с продуктами достигается термостабилиэация на границе штабеля складированной продукции 2 с жидкой замерзающей материальной средой 4, что исключает нозможность отпотевания, самосогренания или переохлаждения продуктов вне зависимости от состояния атмосферы, морозные периоды которой сменяются затяжными оттепелями с осадками в виде мокрого снега и дождяДля этого жидкую замерзающую материальную среду 4 заливают в гидро- непроницаемую емкость 3 сразу же после ее образования в объеме котлована 1, предохраняя тем самым продукцию 2 от воздействий на нее атмосферы, при понижении температуры которой до ус 5 10 15 20 25 30 35 40 45 50 55 тойчивых отрицательных значений контролируют промерзание жидкости доглубины ее кристаллизовавшегося слоя5, не достигающей дна емкости 3 над продуктами, после чего на лед наносят дустриальным способом (фиг.4).Используя относительно небольшойудельный нес пленочного материала,термоиэоляцию 6, тормозящую дальнейшее промерэание жидкости. В случаенеобходимости слой термоизоляции 6может быть укрыт защитными материалами - гидроизоляцией 7 или ледовым,слоем 8,Запас природной энергии холода,саккумулированный в массиве льда надштабелем продукции 2 и укрытый от атмосферы термоизоляцией 6, обеспечивает поддержание изотермического состояния жидкой замерзающей материальной среды 4 в безморозный период,вплоть до срока реализации продуктонпотребителям.Емкости 3 зимних полевых хранилищнебольших размеров могут заливатьсяи опорожняться, например, транспортными средствами, оборудованными цистерной для хранения жидкостей и приводным насосом, в том числе имеющимися в каждом хозяйстве специальнымимашинами.Емкости 3 в зимних полевых хранилищах в коллективных садах и огородах заполнять можно из водопровода,а опорожнять в канализацию (яму) че- .рез патрубок 9 или специальное местодля прокола оболочки,Емкости 3 повышенной и большойвместимости жидкой замерзающей материальной средой следут заполнять ин 1314 980 4незначительную трудоемкость и стоимость изготовления из них различныхиэделий, они могут найти самое широ.кое применение производителями сельскохозяйственной продукции в частномсекторе, общественных садах и огородах, для чего эластичным непроницаемым вкладышам, предназначенным дляобразования посредством их гидронепроницаемых емкостей изолирующего 10слоя над продуктами, предварительнопридают вид какой-либо законченнойфигуры (фиг.2),В котловане 1 глубиной, например,до уровня нулевой изотермы на штабель продукции 2, сформированный нижеуровня почвы, настилают эластичныйнепроницаемый вкладыш, имеющий вовзвешенном состоянии вид, например,воронки большого размера, по сторонам 20конуса которой выполнены большой ималый цилиндрические основания. Приэтом малым цилиндрическим основаниемворонки уплотняют вытяжной вертикальный канал 11 в центре котлована 1 до 25степени его гидронепроницаемости, конусной частью охватывают штабель складированной продукции 2, а основание большого цилиндра со слабиной расправляют по стенкам и уплотняют 30 его краями проем за обваловкой котлована 1. Образованную эластичным непроницаемым вкладышем гидронепроницаемую емкость 3 в свободном объеме котлована 1 заполняют жидкой замерзающей материальной средой 4, а на кристиллизировавшийся слой 5 наносят термоизоляцию 6, после чего (при необходимости) хранилище гидролиэуют и покрывают ледовым слоем 8.40При выполнении эластичного непроницаемого вкладыша светопроницаемым расширяются функциональные воэможности создаваемых зимних полевых хранилищь преднаэна енных д я складирова 45 ния в них картофеля семенного назначения (фиг.3).Хранилище содержит котлован 1, выполненный глубиной, например, относительно нулевой изотермы избирательно, дно которого застилают приподнятым настилом с щелевыми проемами, на котором увеличенными по высоте валками складируют клубни семенного картофеля ниже уровня почвы. 5При образовании гидронепроницаемой емкости 3 эластичный светопроницае-. мый вкладыш деформируют по форме рядов валков продукции 2, упакованной в сетчатые мешки, которые навешиваютна вешала так, чтобы своими основаниями они лежали на щелевых проемахнастила. Застлав пленкой валки и об-,разовав дно гидронепроницаемой емкости 3 в виде волнообразного свода надклубнями для пространственного проникания естественного света к клубням, края вкладыша расправляют постенкам котлована 1, после чего емкость 3 заполняют жидкой замерзающейматериальной средой 4 (водой).Озеленение клубней картофеля происходит на месте хранения сразу жепосле их закладки в котлован 1 проникающим через слой воды естественнымсветом, а также в период кристаллизации,жидкой замерзающей материальнойсреды 4, вплоть до момента нанесения на слой 5 кристаллизации термоизоляции 6, при этом клубни под слоемводы не будут испытывать влияния прямых солнечных лучей или воздействийхолода атмосферы.Теплофиэические свойства жидкойзамерзающей материальной среды (воды), имеющей наибольшую плотностьопри 4 С, высокую теплоемкость (С- 1000 ккал/кг град,) и теплопроводность, под воздействием холода атмосферы благоприятно совпадают по срокам и температурам с физиологическимсостоянием клубней картофеля в лечебный период, период покоя и пробуждения.Находясь в тепловом равновесии сжидкой замерзающей материальной средой 4 при оптимальных температурныхрежимах, изменяющихся по периодам года, в штабеле семенного картофелясоздается микроклимат, обеспечивающийих сохраняемость в исходном состоянии до момента пересадки,Для обеспечения проращивания клубней весной теплоизоляцию 6 удаляют сцелью светопроницания изолирующего слоя.Клубни картофеля подвергают обработке естественным светом (весь посадочный материал) на месте хранения без перевалок в яровизаторы, чем достигается снижение трудоемкости (яровизация клубней на месте хранения в их исходном положении) и дополнительного накопления клубней (за счет яровизации всего посадочного материала).Анализ температурного состояния клубней картофеля и жидкой замерзающей материальной среды 4 в зимнем по 13левом хранилпце, содержащем светопр- ницаемый изолирующий слой, подтверждает целесообразность совмещения процессов озеленения, длительного хранения и проращивация всего посадочцо. го материала на месте хранения беэ перевалок клубней в яровизаторы.Используя достоинства эластичного вкладыша легко деформироваться, можно без применения механизмов образовывать защитный изолирующий слой, содержащий гидронепроцицаемую емкость с жидкой замерзающей материальной средой 4, в зимних полевых хранилищах различного назначения и размера, в том числе имеющих повышенную вместимость, например, превышающую суммарную вместимость буртОВ известных постоянных буртовых площадок,Зимние полевые хранилища повышенной и большой вместимости (фиг.4-6) выполняются из ряда котлованов 1, эа. глублеццых в грунте, например, до уровня ниже нулевой изотермы, дцо которых застилают решетчатым настилом, нд котором складируют продукцию 2, а под него выводят приточные каналы 17 вентиляции в направлении продольцой оси храцилищд, также по линии оси котловацд 1 или поперек его, на уровне верха обваловки проема встрапвдют один или ряд Вытяжных гребцевых каналов 15, которые сообшдют с атмосферой Вертикальными кдцдлдми 14, размещдемыми зд пределдмп хранилища,В площади котОвдцд 1 гребневыеканалы 15 неподвижно фиксируются жесткими связями 12, при этом Высоту гребневых каналов 15 выполняют примерно равной глубине слоя жидкой замерзающей материальной средь 4, которой будут заполнять образуемую гидронепроцицдемую емкость 3 изолирующегослоя,Штабель продукции 2 формируют высотой ДО УРОвнЯ цжцего Основания гребцевого кдцдлд 15, затем Объем котловднд 1 и штабель продукции 2 застилают эластичным цепроцицдемым вкладышем в виде полотнищ и образуют ими секции Водяной рубашки 16, деформируя при этом полотнища по форме котлована, штабеля продукции 2 по периметру проема, д смежые стороны полотнищ перекрывают вцдхлестку через гребневые каналы 15, где х уплотняют и фиксируют от сдвига, после чего каждую секцпц Образов;ццой водяной4980 6рубашки 16 заполняют жидкой замерзающей материальной средой 4 до их вер 51 О 15 20 25 45 50 55 хцих кромок.Заполнение и откачку жидкой замерзающей материальной среды 4 осуществляют индустриальным методом посредством электронасоса 20, например, из источника 18 водоснабжения (скважины), которые связаны между собой сис темой трубопроводов 13, выполненных с возможностью их применения как напорными, так и всасывающими.Вецтилирование штабеля продукции2 осуществляют посредством электровентилятора 21 и системы вентиляцион.ных каналов 17, сообщающих его с объ.емом хранилища. Воздух, нагнетаемыйэлектровентилятором 21, по системеприточных каналов 17 поступает подрешетчатое основание котлована 1,пронизывает штабель продукции 2 и удаляется из хранилища через вытяжныеканалы 15 и 14. Формула изобретения 1. Способ создания зимних полевых хранилищ сельскохозяйственной продукции, включающий выполнение котлована в грунте с его обваловкой, складирование продукции в штабеля ниже уровня почвы, систему вентиляции продукции и образование цад штабелем защитного изолирующего слоя иэ гидронепроницаемой емкости, которую заполняют жидкой замерзающей материальной средой, о т л и ч а ю ш и й с я тем, что, с целью снижения затрат на создание зимних полевых хранилищ, гидронепроницаемую емкость образовывают эластичным вкладышем, который деформируютпо форме котлована, штабеля складированной в нем продукции и каналам вентюяции, при этом края вкладьппа расправляют по стенкам котлована и обваловке по периметру его проема.2. Способ по п,1, о т л и ч а ю ш и й с я тем, что края образованной в объеме котлована гидронепроницаемой емкости неподвижно фиксируют за Обваловкой котлована и уплотняют ими проем до степени гидроцепроцицаемости.3. Способ по п.1, о т л и ч а ю щ и й с я тем, что вкладыш имеет ряд СКВОЗЦЫХ ГофР.Способ по п,1, о т л и ч а ю ш и Й с я тем, что вкладыш выполнен светопроницаемым.314980 Фиг. б иг. Составитель В.фурлетовТехред Л. Олийнык Корректор М.Демчик Редактор С.Пекарь Тираж 630 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
