Способ упаковки стеклянных листов и устройство для его осуществления

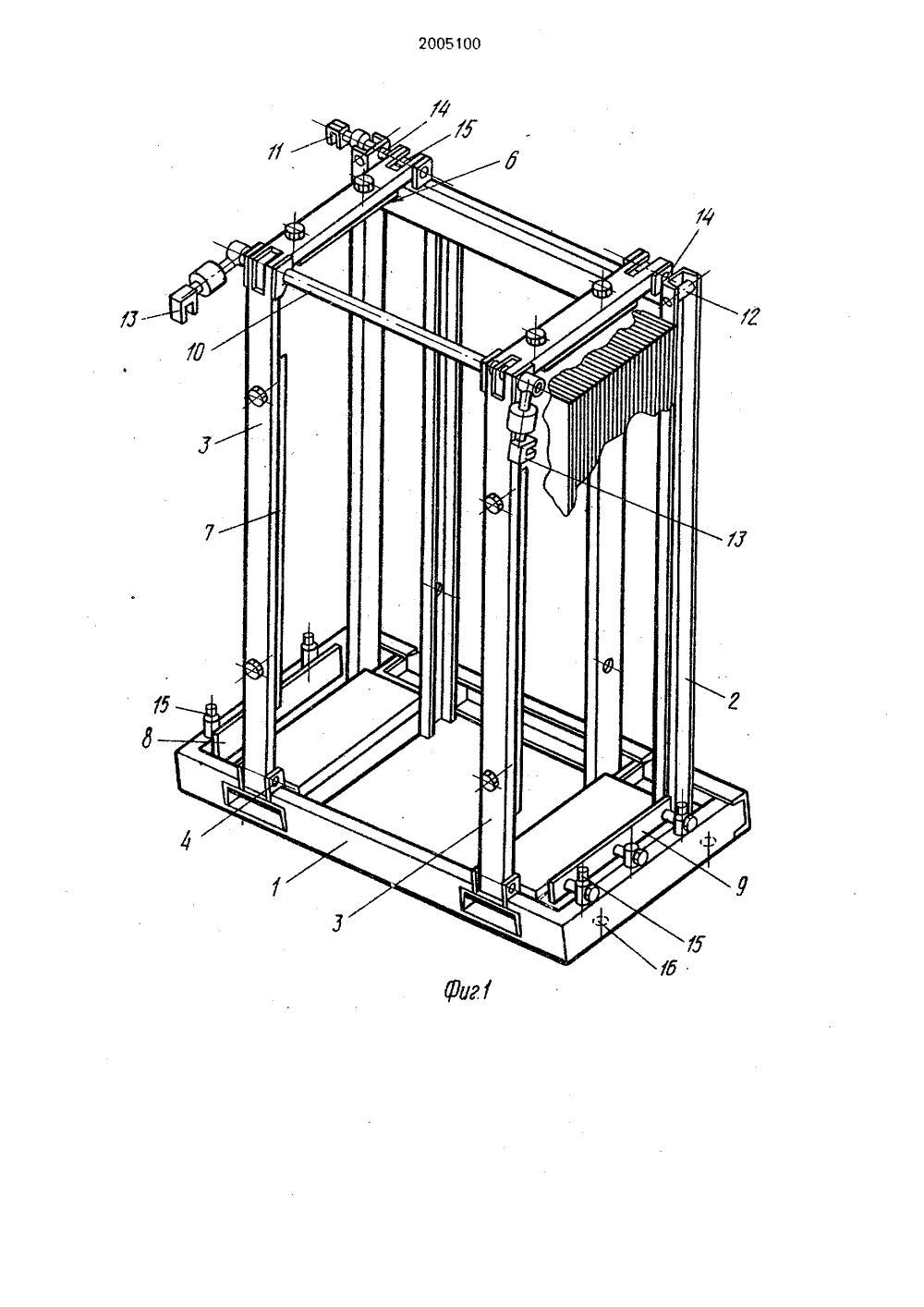

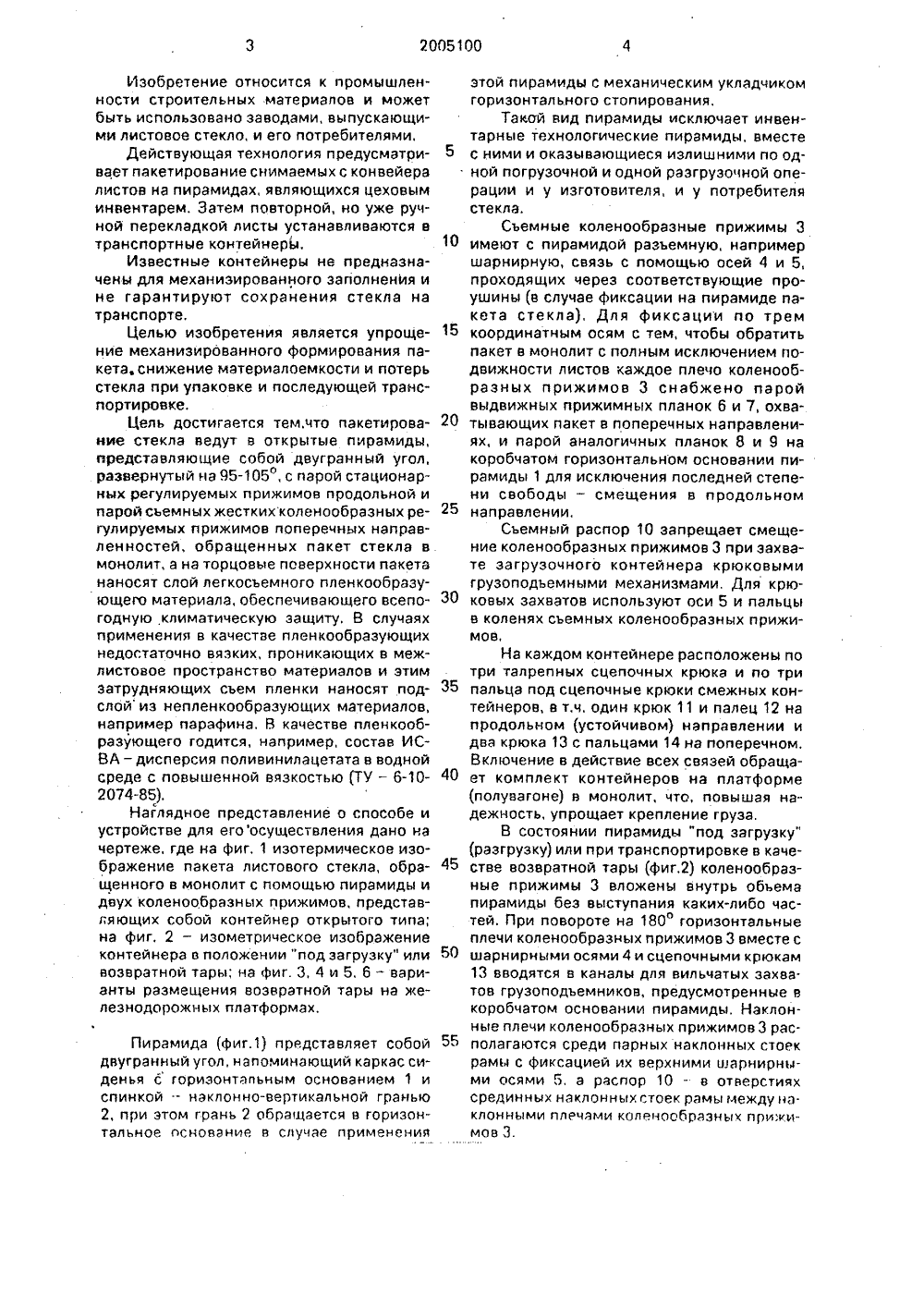

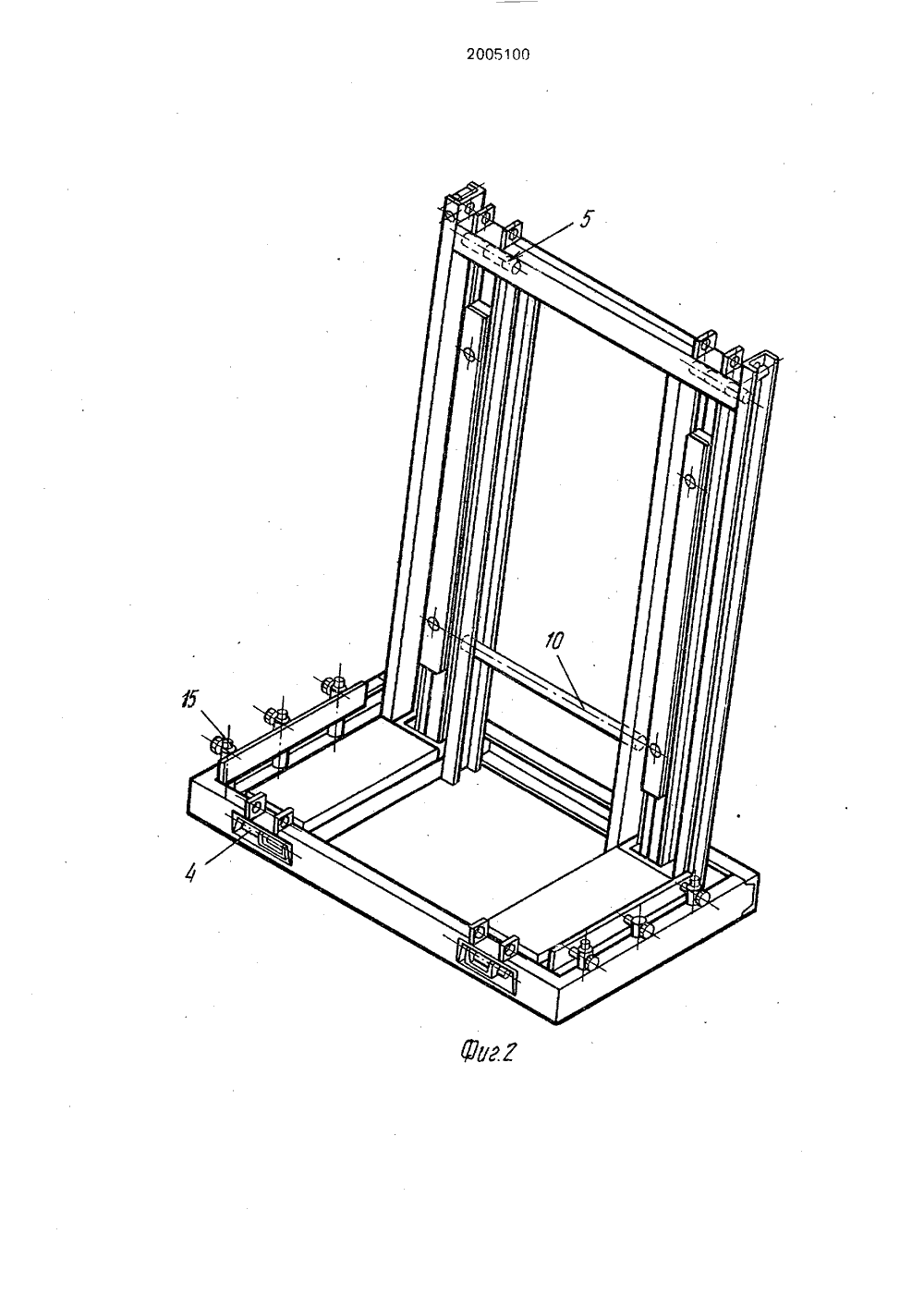

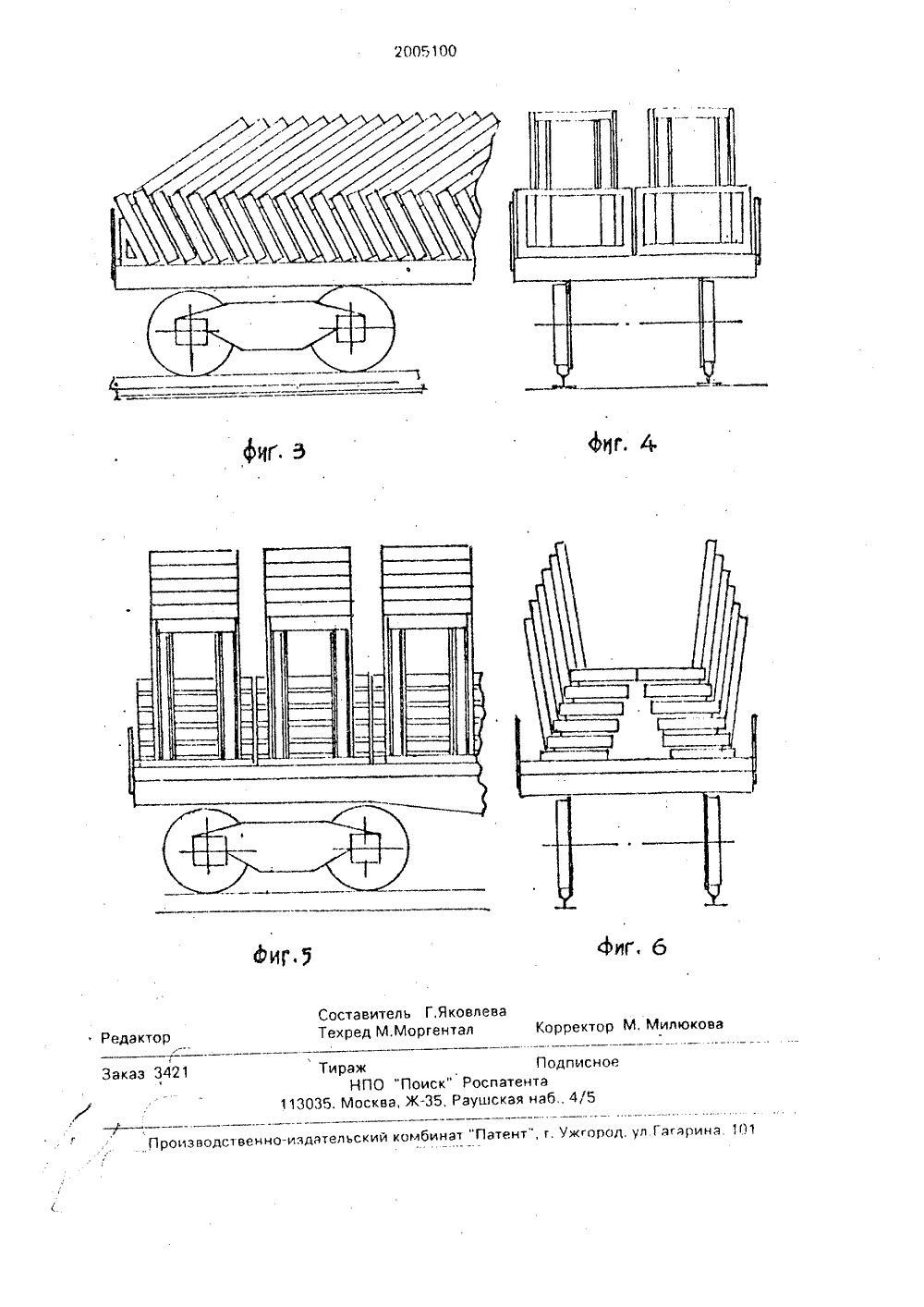

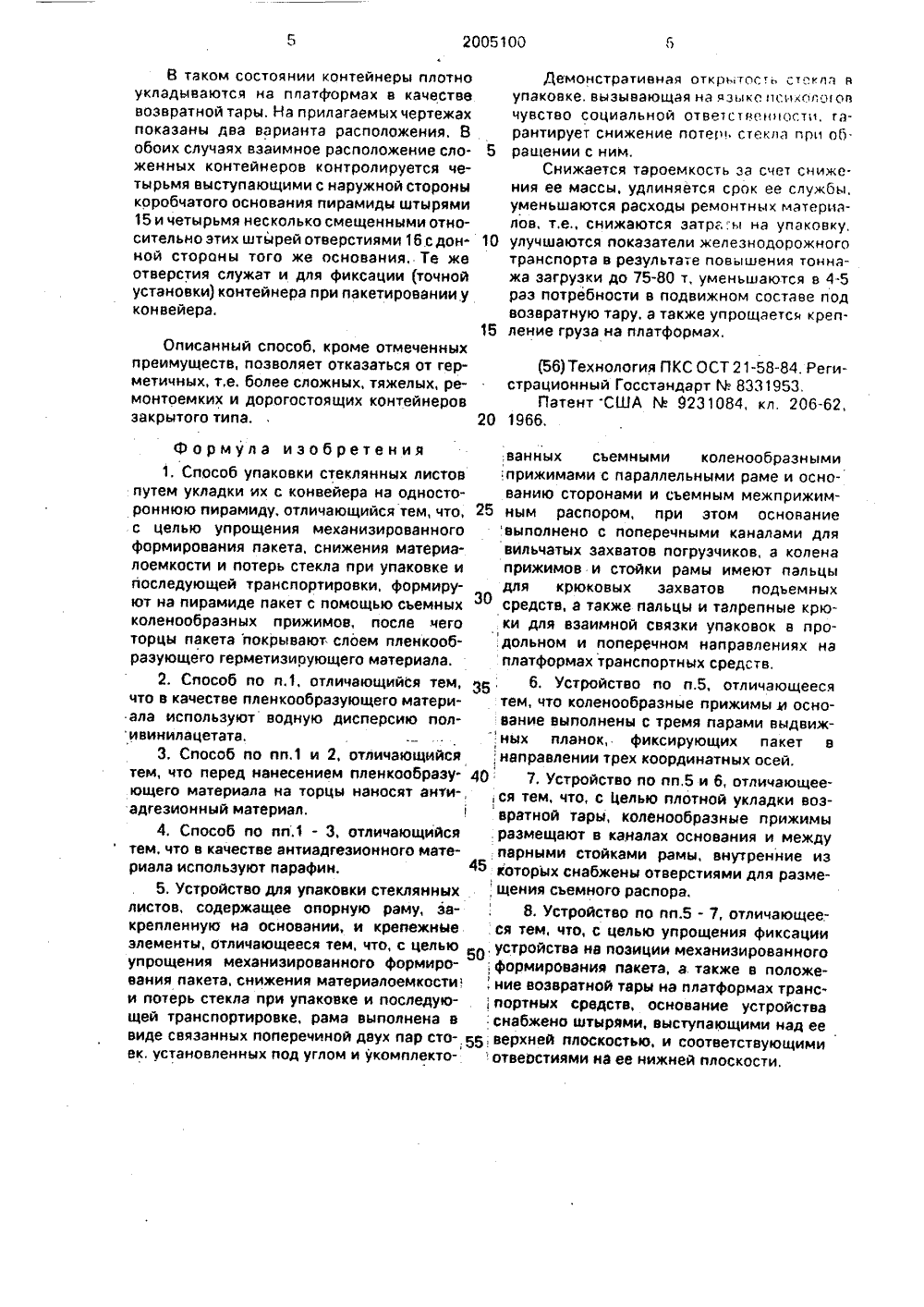

(11)В 35 ОПИ ЕТЕНИ Е ИЗ Комитет Российской Федерации по патентам и товарным знакам(76) Раев Михаил Алексеевич(54) СПОСОБ УПАКОВКИ СТЕКЛЯННЫХ ЛИСТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение может быть использовано заводами выпускающими листовое стекло, и его потребителями. Сущность изобретения: осуществляютнабор пакета на двугранной пирамиде с жесткимфиксированием листов по трем координатным осямсъемными коленообразными прижимами и нанесе 2нием временного легкосъемного герметизир,ющего противоатмосферного покрытия на торцовые грани пакета Это позволяет отказаться от сложных, тяжелых, ремонтоемких, дорогостоящих контейнеров закрытого типа, отказаться от применения бумаги и прочих прокпадочных межлистовых материалов, механизировать упаковку стекла в одотипную тару как при вертикальном, так и горизонтальном формировании пакета, снизить расходы на упаковку и транспортировку стекла. Повышается тоннаж загрузки полувагонов (платформ) до 75 - 80 т. Уменьшается в 4 - 5 раз потребность в подвижном составе под возвратную тару. 7 з.п. ф-лы. б ил, 2005100гулируемых прижимов поперечных направленностей, обращенных пакет стекла в монолит, а на торцовые поверхности пакета наносят слой легкосъемного пленкообразующего материала, обеспечивающего всепо годную климатическую защиту. В случаях применения в качестве пленкообразующих недостаточно вязких, проникающих в межлистовое пространство материалов и этим затрудняющих сьем пленки наносят под слой иэ непленкообразующих материалов, например парафина. В качестве пленкообразующего годится, например, состав ИСВА - дисперсия поливинилацетата в водной среде с повышенной вязкостью (ТУ - 6-10- 40 2074-85).Наглядное представление о способе и устройстве для егоосуществления дано на чертеже, где на фиг. 1 изотермическое изображение пакета листового стекла, обра щенного в монолит с помощью пирамиды и двух коленообразнь 1 х прижимов, представгяющих собой контейнер открытого типа; на фиг, 2 - изометрическое изображение контейнера в положении "под загрузку" или 50 возвратной тары; на фиг. 3, 4 и 5, 6 - варианты размещения возвратной тары на железнодорожных платформах. 55 Изобретение относится к промышленности строительных материалов и может быть использовано заводами, выпускающими листовое стекло, и его потребителями,Действующая технология предусматривает пакетирование снимаемых с конвейера листов на пирамидах, являющихся цеховым инвентарем, Затем повторной, но уже ручной перекладкой листы устанавливаются в транспортные контейнеры,Известные контейнеры не предназначены для механизированного заполнения и не гарантируют сохранения стекла на транспорте.Целью изобретения является упрощение механизированного формирования пакета. снижение материалоемкости и потерь стекла при упаковке и последующей транспортировке,Цель достигается тем,что пакетирование стекла ведут в открытые пирамиды, представляющие собой двугранный угол, развернутый на 95-105, с парой стационарных регулируемых прижимов продольной и парой съемных жестких коленообразных реПирамида (фиг.1) представляет собой двугранный угол, напоминающий каркас сиденья с горизонтальным основанием 1 и спинкой .- наклонно-вертикальной гранью 2, при этом грань 2 обращается в горизонтальное основание в случае применения 5 10 15 20 25 этой пирамиды с механическим укладчиком горизонтального стопирования,Такстй вид пирамиды исключает инвентарные технологические пирамиды, вместе с ними и оказывающиеся излишними по одной погрузочной и одной разгрузочной операции и у изготовителя, и у потребителя стекла.Съемные коленообразные прижимы 3 имеют с пирамидой разъемную, например шарнирную, связь с помощью осей 4 и 5, проходящих через соответствующие проушины (в случае фиксации на пирамиде пакета стекла), Для фиксации по трем координатным осям с тем, чтобы обратить пакет в монолит с полным исключением подвижности листов каждое плечо коленообразных прижимов 3 снабжено парой выдвижных прижимных планок 6 и 7, охватывающих пакет в поперечных направлениях, и парой аналогичных планок 8 и 9 на коробчатом горизонтальном основании пирамиды 1 для исключения последней степени свободы - смещения в продольном направлении,Съемный распор 10 запрещает смещение коленообразных прижимов 3 при захвате загрузочного контейнера крюковыми грузоподьемными механизмами. Для крюковых захватов используют оси 5 и пальцы в коленях сьемных коленообразных прижимов,На каждом контейнере расположены по три талрепных сцепочных крюка и по три пальца под сцепочные крюки смежных контейнеров, в т,ч, один крюк 11 и палец 12 на продольном (устойчивом) направлении и два крюка 13 с пальцами 14 на поперечном, Включение в действие всех связей обращает комплект контейнеров на платформе (полувагоне) в монолит, что, повышая надежность, упрощает крепление груза.В состоянии пирамиды "под загрузку" (разгруэку) или при транспортировке в качестве возвратной тары (фиг,2) коленообразные прижимы 3 вложены внутрь обьема пирамиды без выступания каких-либо частей. При повороте на 180" горизонтальные плечи коленообразных прижимов 3 вместе с шарнирными осями 4 и сцепочными крюкам 13 вводятся в каналы для вильчатых эахва. тов грузоподьемников, предусмотренные в коробчатом основании пирамиды. Наклонные плечи коленообразных прижимов 3 располагаются среди парных наклонных стоек рамы с фиксацией их верхними шарнирными осями 5, а распор 10 - в отверстиях срединных наклонных стоек рамы между нэ. клонными плечами копенообразных прижимов 3.2005100 В таком состоянии контейнеры плотно укладываются на платформах в качестве возвратной тары. На прилагаемых чертежах показаны два варианта расположения. В обоих случаях взаимное расположение сложенных контейнеров контролируется четырьмя выступающими с наружной стороны коробчатого основания пирамиды штырями 15 и четырьмя несколько смещенными относительно этих штырей отверстиями 16 с донной стороны того же основания,.Те же отверстия служат и для фиксации точной установки) контейнера при пакетировании у конвейера. Демонстративная открь,тес.ь стекла вупаковке, вызывающая на языка псиколяод чувство социальной ответственности, гарантирует снижение потер стекла при об 5 ращении с ним.Снижается тароемкость эа счет снижения ее массы, удлиняется срок ее службы, уменьшаются расходы ремонтных материалов. т,е., снижаются эатра:ы на упаковку, 10 улучшаются показатели железнодорожноготранспорта в результате повышения тоннажа загрузки до 75-80 т, уменьшаются в 4-5 раз потребности в подвижном составе под возвратную тару, а также упрощаетс креп ление груза на платформах. Описанный способ, кроме отмеченных преимуществ, позволяет отказаться от герметичных, т,е, более сложных, тяжелых, ремонтоемких и дорогостоящих контейнеров закрытого типа.(56) Технология ПКС ОСТ 21-58-84. Регистрационный Госстандарт йг 8331953, Патент США М 9231084, кл. 206-62,20 1966,ф о Р м У л а и з о б Р е е " ;ванных сьемными коленообразными1, Способ упаковки стеклянных листов;прижимами с параллельными раме и оснопутем укладки их с конвейера на односто- ванию сторонами и съемным межприжимроннюю пирамиду. отличающийся тем, что, 25 ным распором, при этом основание с целью упрощения механизированного выполнено с поперечными каналами для формирования пакета, снижения материа- вильчатых захватов погрузчиков, а колена лоемкости и потерь стекла при упаковке и прижимов и стойки рамы имеют пальцы последующей транспортировки, формиру- для крюковых захватов подъемных ют на пирамиде пакет с помощью съемных средств, а также пальцы и талрепные крюколенообраэных прижимов, после чего ки для взаимной связки упаковок в проторцы пакета покрывают слоем пленкооб-;дольном и поперечном направлениях на разующего герметизиоующего материала. платформах транспортных средств.2. Способ по п.1, отличающийся тем, 35, 6. Устройство по п.5, отличающееся что в качестве пленкообразующего матери- тем, что коленообразные прижимы и осноала используют водную дисперсию пол- вание выполнены с тремя парами выдвиживинилацетата..ных планок, фиксирующих пакет в3, Способ по пп.1 и 2, отличающийся направлении трех координатных осей.тем, что перед нанесением пленкообразу 7, Устройство по пп,5 и 6, отличающееющего материала на торцы наносят анти- ся тем, что, с целью плотной укладки возадгезионный материал, вратной тары, коленообразные прижимы4. Способ по пп,1 - 3, отличающийся размещают в каналах основания и между тем, что в качестве внтиадгезионного мате- парными стойками рамы, внутренние из риала используют парафин. 45 которых снабжены отверстиями для раэме 5. Устройство для упаковки стеклянныхщения съемного распора.листов, содержащее опорную раму, за-, 8, Устройство по пп.5 - 7, отличающее.- крепленную на основании, и крепежные ся тем, что, с целью упрощения фиксации элементы, отличающееся тем, что, с целью 50, устройства на позиции механизированного упрощения механизированного формиро- ,формирования пакета, а. также в положевания пакета, снижения материалоемкости, ние возвратной тары на платформах транс- и потерь стекла при упаковке и последую- , портных средств, основание устройства щей транспортировке, рама выполнена в снабжено штырями, выступающими надев виде связанных поперечиной двух пар сто верхней плоскостью, и соответствующими ек. установленных под углом и укомплекто-отвеостиями на ее нижней плоскости.2005100 б ор М, Милюк о Редакто з 3421 Тираж Подписн НПО "Поиск" Роспатента 3035. Москва, Ж, Раушская наб, 4/5
