Устройство ю. н. кунгурцева для подъема затонувшего объекта из донного грунта

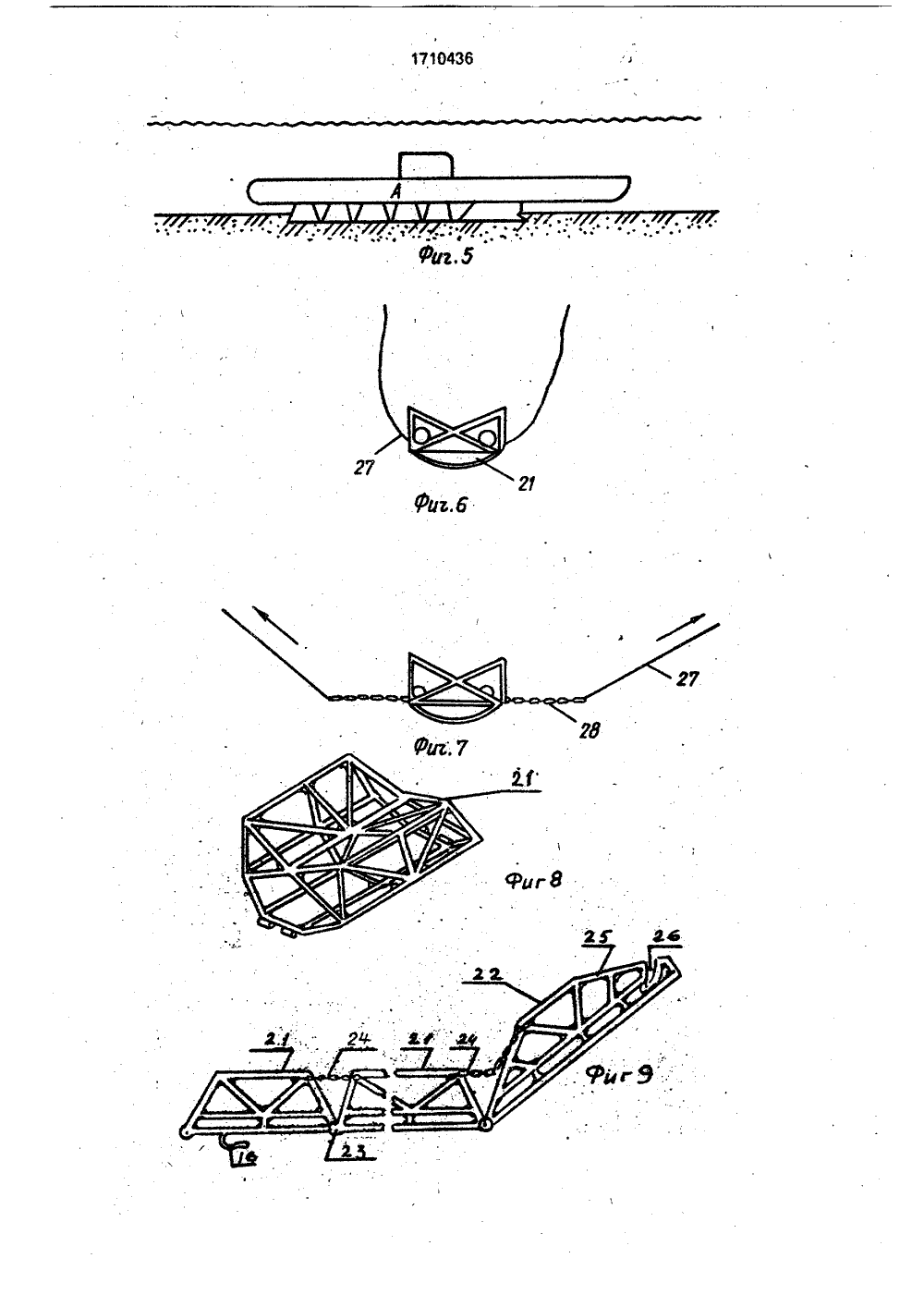

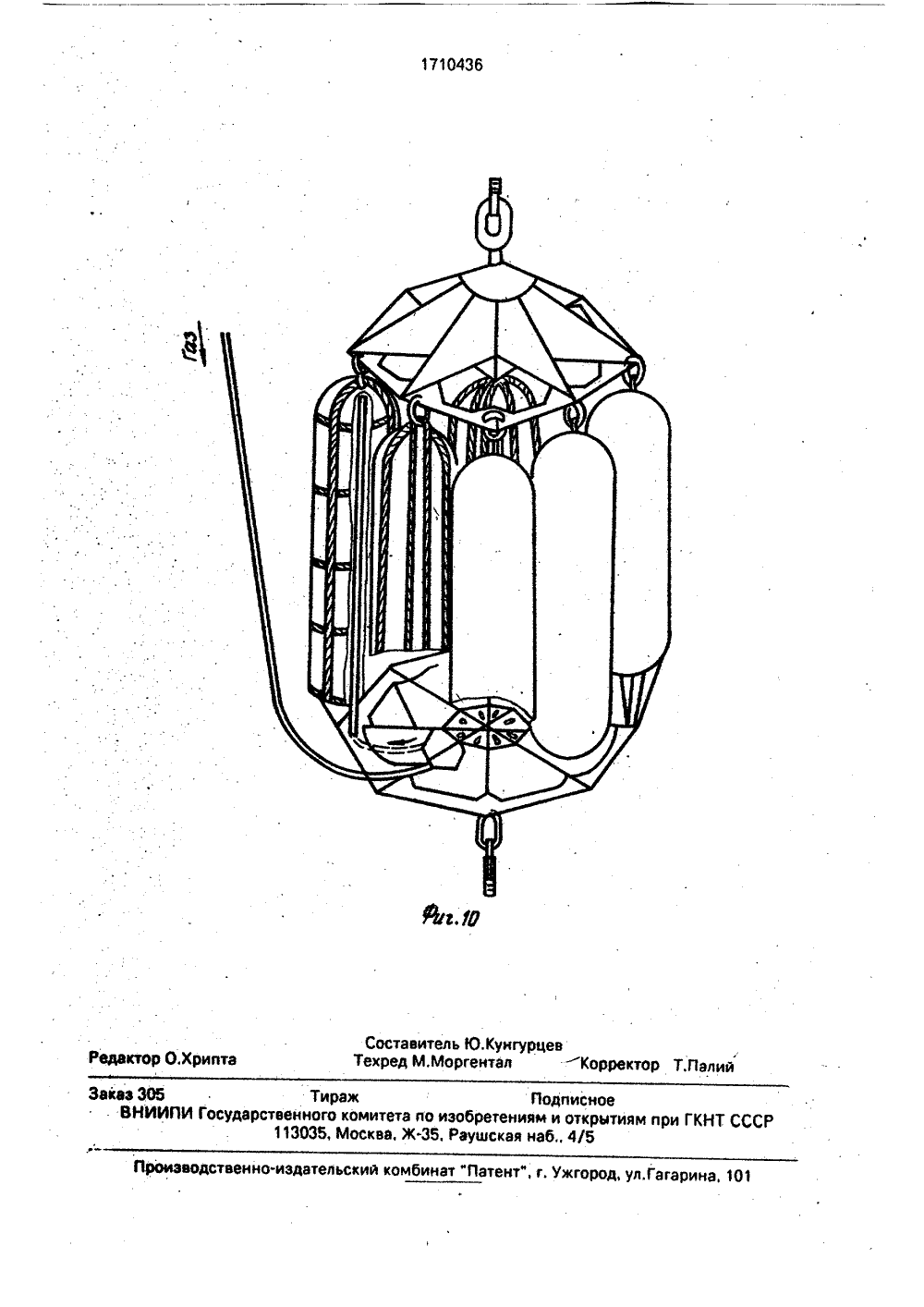

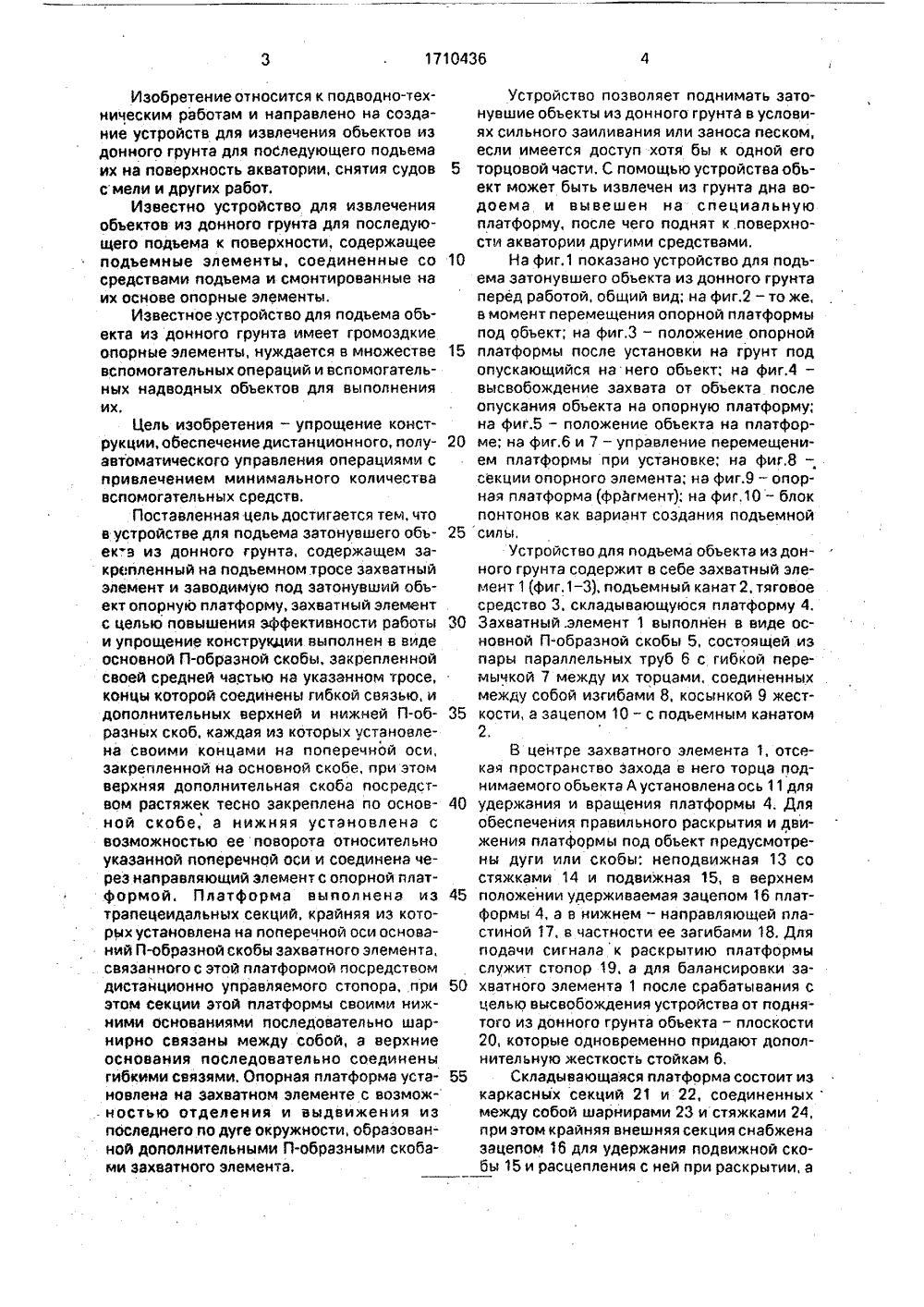

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) ( А В 63 С 7/24 ПИСАНИЕ ИЗОБРЕТЕН ВИДЕТЕЛЬС АВТОРСКО одно-тех ния - по ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УСТРОЙСТВО Ю,Н.КУНГУРЦЕВАДЛПОДЪЕМА ЗАТОНУВШЕГО ОБЪЕКТА ИДОННОГО ГРУНТА(57) Изобретение ртносится к поданическим работам, Цель изобрете вышение эффективности работы и упрощение конструкции. Устройство содержит подьемный элемент в виде одной основной скобы 5 и вспомогательных скоб 13 и 15, закрепленных осью 10 вращения на.тяговом . канате 2, с заключенной в них сложенной кольцом вокруг оси платформой. Платформа состоит. из трапециевидных секций, после срабатывания стопора 19 укладывающихся в виде продольной платформы под обьект подьема, 10 ил,50 55 Изобретение относится к подводно-техническим работам и направлено на создание устройств для извлечения объектов из донного грунта для последующего подьема их на поверхность акватории, снятия судов с мели и других работ.Известно устройство для извлечения объектов из донного грунта для последующего подъема к поверхности. содержащее подъемные элементы, соединенные со средствами подьема и смонтированные на их основе опорные элементы.Известное. устройство для подьема объекта из донного грунта имеет громоздкие опорные элементы, нуждается в множестве вспомогательных операций и вспомогательных надводных объектов для выполнения их,Цель изобретения - упрощекие конструкции,обеспечениедистанционного,полуавтоматического управления операциями с привлечением минимального количества вспомогательных средств.Поставленная цель достигается тем, что в устройстве для подьема затонувшего объек-.э из донного грунта, содержащем закрепленный на подъемном. тросе захватный элемент и заводимую под затонувший объект опорную платформу, захватный элемент с целью повышения эффективности работы и упрощение конструкции выполнен в виде основной П-образной скобы, закрепленной своей средней частью на указанком тросе, концы которой соединены гибкой связью, и дополнительных верхней и нижней П-образных скоб, каждая из которых установлена своими концами на поперечной оси, закрепленной на основной скобе, при этом верхняя дополнительная скоба посредством растяжек тесно закреплена по основной скобе, а нижняя установлена с возможностью ее поворота относительно указанной поперечной оси и соединена через направляющий элемент с опорной платформой. Платформа выполнена из трапецеидальных секций, крайняя из которых установлена на поперечкой оси оснований П-образной скобы захватного элемента, связанного с этой платформой посредством дистанционно управляемого стопора, при этом секции этой платформы своими нижними основаниями последовательно шарнирно связаны между собой, а верхние основания последовательно соединены гибкими связями. Опорная платформа установлена на захватном элементе с возможностью отделения и выдвижения из последнего по дуге окружности, образованной дополнительными П-образными скобами захватного элемента,Устройство позволяет поднимать затонувшие объекты из донного грунта в условиях сильного заиливания или заноса песком, если имеется доступ хотя бы к одной его торцовой части. С помощью устройства обьект может быть извлечен из грунта дна водоема и вывешен на специальную платформу, после чего поднят к.поверхности акватории другими средствами.На фиг,1 показано устройство для подьема затонувшего обьекта из донного грунта перед работой, общий вид; на фиг,2 - то же, в момент перемещения опорной платформы под обьект; ка фиг.3 - положение опорной платформы после установки на грунт под опускающийся на него обьект; на фиг.4 - высвобождение захвата от объекта после опускания обьекта на опорную платформу; ка фиг.5 - положение обьекта на платформе; на фиг.6 и 7 - управление перемещением платформы при установке; на фиг,8 -секции опорного элемента; на фиг.9 - опорная платформа (фрагмент); на фиг.10 - блок понтонов как вариант создания подъемной Устройство для подъема объекта из донного грунта содержит в себе захватный элемент 1 (фиг,1 - 3), подъемный канат 2, тяговое средство 3. складывающуюся платформу 4,Захватный. элемент 1 выполнен в виде основной П-образной скобы 5, состоящей из пары параллельных труб 6 с гибкой перемычкой 7 между их торцами, соединенных между собой изгибами 8, косынкой 9 жесткости, а зацепом 10 - с подъемным канатом 2.В центре захватного элемента 1, отсекал пространство захода в него торца поднимаемого обьекта А установлена ось 11 длл удержания и вращения платформы 4. Для обеспечения правильного раскрытия и движения платформы под обьект предусмотрены дуги или скобы: неподвижная 13 со стяжками 14 и подвижная 15, в верхнем положении удерживаемая зацепом 16 платФормы 4, а в нижнем - направляющей пластиной 17, в частности ее загибами 18. Для подачи сигнала к раскрытию платформы служит стопор 19, а для балансировки захватного элемента 1 после срабатывания с целью высвобождения устройства от поднятого из донного грунта объекта - плоскости 20, которые одновременно придают дополнительную жесткость стойкам 6,Складывающаяся платформа состоит иэ каркасных секций 21 и 22, соединенных между собой шарнирами 23 истяжками 24, при этом крайняя внешняя секция снабжена зацепом 16 для удержания подвижной скобы 15 и расцепления с ней при раскрытии, а1710436 10 20 25 35 40 последняя при раскрытии платформы. секция - опорная 22 снабжена на скосе 25 пазом 26 для установки на оси 11 и свободного расцепления с ней. В зависимости от применения секции 21 и 22 могут быть заполнены материалом или выполнены целиком из него. В качестве тягового средства 3 представлен блок понтонов фиг,10) и канат 2. В зависимости от условий могут быть применены и другие средства аналогичного казначения, Для манипулирования платформой под водой и эвакуации к поверхности после работы имеются концы 27 и 28,Устройство для подъема затонувшего объекта иэ донного грунта работает следующим образом,Над обнаруженным объектом А устакавливается базовое судно 27, С помощью судового крана и других средств устройство готовится к работе. опускается на глубину и наводится на объект, затем производится захват доступного торца заглубленного в грунт объекта. Тяговым усилием через канат 2 производится подьем торца объекта А, после чего на срабатывание стопора 19 подается сигнал.При этом происходит следующее. В соответствии с направлением стрелок на вынесекной рамке (фиг.3 и 4) конструктивно установленная с перевесом тяжести на внешнюю сторону сложенная платформа отклоняется, создавая упор на стопор 19 и заводя гибкую перемычку 7 по днищу объекта, заводя ее как можно глубже, т.е. к центру объекта. С подьемом торца объекта и частичным его вывешиванием освобождается поддокное пространство для укладки платформы 4. Напряженный на срез стопор 19 срабатывает и под действием эксцентричного смещения тяжести платформа 4 устремляется вниз, При этом для обеспечения ее ровной укладки дуга 15, уже ке удерживаемая в верхнем положении зацепом 16,опускается до упора с загибом 18 направляющей пластины 17, удерживаемой от проскальзывания вниз верхним загибом 18. Образованный таким образом жесткий желоб 17 обеспечивает ровное направление элементов платформы 4 под объект А. При 50 этом сама платформа 4 образует необходимую форму при помощи шарниров 23 и стяжек 24.После выполнения операции по укладке платформы 4 под объект А подъемное уси лие на канат 2 уменьшают, чтобы объект А опустился на платформу 4. С ослаблением захвата обьектаА захватным элементом 1 балаксные плоскости 20 за счет собственной тяжести отклоняют захватный элемент 1 на внешнюю сторону от объекта и выводят изпод кего гибкую перемычку 7, после чего устройство убирают. Объект вывешен,Предлагаемое устройство позволяет значительно упростить конструкцию, обеспечив дистанционное, полуавтоматическое управление операциями с привлечением минимального количества вспомогательных средств, а также быструю транспортировку к месту работ. Формула изобретения Устройство для подъема затонувшего обьекта из донного грунта, содержащее закрепленный на подъемном тросе захватный элемент, а также заводимую под затонувший объект опорную платформу, о т л и ч аю щ е е с я тем, что, с целью повышения эффективности работы и упрощения конструкции, захватный элемент выполнен в виде основной П-образной скобы, закрепленной своей средней частью ка упомянутом подъемном тросе и концы которой соединены гибкой связью, и дополнительных верхней и нижней П-образных скоб, каждая из которых установлена своими концами на поперечной оси, закрепленной на основной скобе, при этом верхняядополнительная скоба посредством растяжек жестко закреплена на основной скобе, а нижняя установлена с возможностью ее поворота относительно вышеуказанной поперечной оси и соединена через направляющий элемент с опорной платформой, которая выполнена из трапецеидальных секций, крайняя из которых установлена на поперечной оси оснований П-образной скобы захватного элемента, связанного с этой платформой посредством дистанционно управляемого стопора, при этом секции этой платформы своими нижними основаниями последовательно шарнирно связаны между собой, а верхние основания последовательно соединены посредством гибких связей, причем упомянутая платформа установлена на за-. хватном элементе с возможностью ее отде- . ления и выдвижения из последнего по дуге окружности, образованной дополнительными П-образными .скобами захватного элемента,1710436 Составитель Ю,КунгурцеТехред М.Моргентал Реда р О.Хрипта рректор Т.Пали ул. Гагарина,одственно-издательский комбинат "Патент", г. УжФ акаэ 305 Тираж Подписное8 НИИПИ Государственного комитета по изобретениям и откратиям при ГКН113035, Москва, Ж.35. Раушская наб 4/5
