Способ доставки длинномерных материалов в шахту по вертикальным стволам

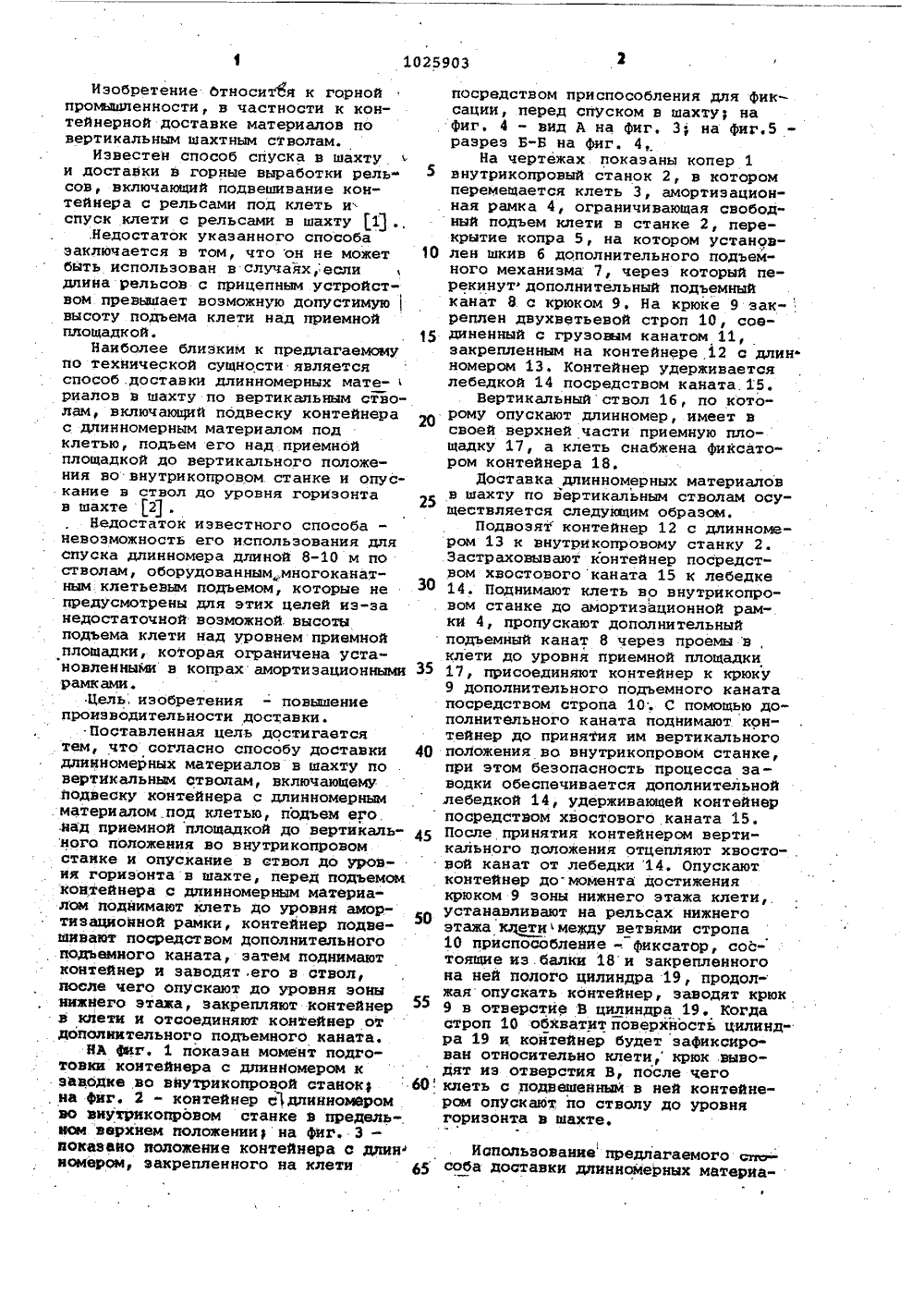

0% (11),СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК д) Е 21 Р 13/04 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕНКЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗ 06 РЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДГГЕЛЬСТВУ(71) Проектно-технолбгический трест организации и технологии шахтного строительства форгтехшахтостройф (53) 622.625.145(088.8)(56) 1. Авторское свидетельство СССР В 490936, кл. Е 21 Р 13/04, 19692 Авторское свидетельство СССР 9,567823, кл. Е 21 Р 13/04, 1973 (рототиц)..контейнера с длинномерным материалом пад клетью, подъЕм его над приемной площадкой до вертикального положения во внутрикопровом станке и опускание в ствол до уровня горизонта в шахте, .о т л и ч а ю щ и й. с я тем, что, .с целью пбвжиния производительности доставки, перед подъемом контейнера с длинномерным материалом поднимают клеть до уровня амортизационной рамки, контейнерподвешивают посредством дополнитель ного подъемного каната, затем поднимают контейнер и заводят его в ствол, после чегоопускают до уровня эоны. наружного этажа, закрепляют, ,контейнер в клети и отсоединяют его:от дополнительного подъемного канатаИзобретение Относится к горной промышленности, в частности к контейнерной доставке материалов по вертикальным шахтным стволам.Известен способ спуска в шахту и доставки в горные выработки рельсов, включающий подвешивание контейнера с рельсами под клеть и спуск клети с рельсами в шахту 1 .,.Недостаток указанного способа заключается в том, что он не может быть использован в случаях, если длина рельсов с прицепным устройством цревышает возможную допустимуювысоту подъема клети над приемной площадкой.Наиболее близким к предлагаемому по технической сущности является способ, доставки длинномерных мате-риалов в шахту по вертикальным стволам, включающий подвеску контейнера с длинномерным материалом под клетью, подъем его над приемной площадкой до вертикального положения во внутрикопровом станке и опускание в ствол до уровня горизонта в шахте 2 .Недостаток известного способа - невозможность его использования для спуска длинномера длиной 8-10 м по стволам, оборудованным.,многоканатным клетьевым подъемом, которые не предусмотрены для этих целей иэ-эа недостаточной возможной. высодю подъема клети над уровнем приемной площадки, которая ограничена установленными в копрах амортизационнымирамками.Цель, изобретения - повышениепроизводительности доставки.Поставленная цель достигаетсятем, что согласно способу доставкидлинномерных материалов в шахту повертикальным стволам, включающемуподвеску контейнера с длинномернымматериалом.,под клетью, подъем его.яад приемной площадкой до вертикального положения во внутрикопровом станке и опускание в ствол до уровия горизонта в шахте, перед подъемомконтейнера с длянномерным материалом поднимают клеть до уровнй амортизационной рамки, контейнер подвешивают посредством дополнительного подъемного каната, затем поднимают контейнер и заводят его в ствол, после чего опускают до уровня эоны нижнего этажа, закрепляют контейнер з клети и отсоединяют контейнер от дополнительного подъемного каната,НА юг. 1 показан момент подготовки контейнера с длинномером к эааодке во вяутрикопровой станок , на фиг. 2 - контейнер с 1 дляннамером зо вяутрикопровом станке в предельяем верхнем положении на фиг. 3 -иоказаяо положение контейнера с длиняомером, закрепленного на клетипосредством приспособления для фиксации, перед спуском в шахту на фиг. 4 - вид А на фиг, 3; на фиг.5- разрез Б-Б на фиг. 4,На чертежах показаны копер 1 внутрикопровый станок 2, в котором перемещается клеть 3, амортизационная рамка 4, ограничивающая свободный подъем клети в станке 2, перекрытие копра 5, на котором установлен шкив б дополнительного подъемного механизма 7, через который перекинут дополнительный подъемный 5 10 номером 13. Контейнер удерживаетсялебедкой 14 посредством каната.15.Вертикальныйствол 16, по кото О рому опускают длинномер, имеет всвоей верхней части приемную площадку 17, а клеть Снабжена фиксатором контейнера 18.Доставка длинномерных материаловв шахту по вертикальным стволам осуществляется следующим образом.Подвозят" контейнер 12 с длинномером 13 к внутрикопровому станку 2.Застраховывают контейнер посредством хвостового каната 15 к лебедке ЗО 14, Поднимают клеть во внутрикопровом станке до амортизационной рамки 4, пропускают дополнительный подъемный канат 8 через проемы в, клети до уровня приемной площадки 17, присоединяют контейнер к крюку 9 дополнительного подъемного каната посредством стропа 10; С помощью дополнительного каната поднимают контейнер до принятия им вертикального положения во внутрикопровом станке, при этом безопасность процесса заводки обеспечивается дополнительной 35 40 лебедкой 14, удерживающей контейнерпосредством хвостового каната 15.45 После принятия контейнером вертикального положения отцепляют хвостоВой канат от лебедки 14. Опускаютконтейнер до момента достижениякрюком 9 эоны нижнего этажа клети,.устанавливают на рельсах нижнегоэтажа клетимежду ветвями стропа10 приспособление -. фиксатор, состоящие кз.балки 18 и закрепленногона ней полого цилиндра 19, продолжаяопускать контейнер, заводят крюк9 в отверстие В цилиндра 19, Когдастроп 10 обхватит йоверхность цилиндра 19 и, койтейнер будет зафиксирован относительно клети, крюк .выводят из отверстия В, после чего 60 клеть с подвешенным в ней контейнером опускают, по стволу до уровнягоризонта в шахте.Использование предлагаемого спо 65 соба доставки длинномерных матеряаканат 8. с крюком 9. На крюке 9 зак-; реплен двухветьевой строп 10, сов 15 диненный с грузовым канатом 11, закрепленным на контейнере 12 с длин.лсик в шахту по вертикальным отволая;оборудованным многоканатным клетьевым подъемом, не приспособленнымдля этих целей, выгодно отличаетсяот известного, заключающегося втом, что длинномер режут на поверхности на 4-метровые отрезки и опускают в шахту в клети, позволяет значительно повысить производительностьтруда при монтаже рельсовых путей итрубопроводов в шахте, а также ликвидирует дополнительные непроизводительные затраты времени и материа-лов, связанные с работами по резке длинномера и подготовке его на поверхности ( приварка дополнительных Фланцев на трубопроводах, сверление отверстий в рельсах), а затем с работами по монтажу дополнительных 5 стыков, позволяет значительно позысить производительность труда при сооруженииоколоствольных дворов, указанных стволов, повысит уровень . механизации при производстве работ 10 по доставке длннномера в шахту ипозволит получить значительный экономический эффект в народном хозяйстве;1. Синицкаягрнова, Корре ор А дзятко 29 Тираж 444 ВНИИПИ Государственно по делам изобрете 113035, Москва, Ж, РаумЗаказ 452 илиал ППП фПатентф, г. ужгород, ул. Проектная,РедактоР С. Квятковская Подписноео комитета СССРий и открытийская наб., д,.4
