Упаковка для хрупких предметов

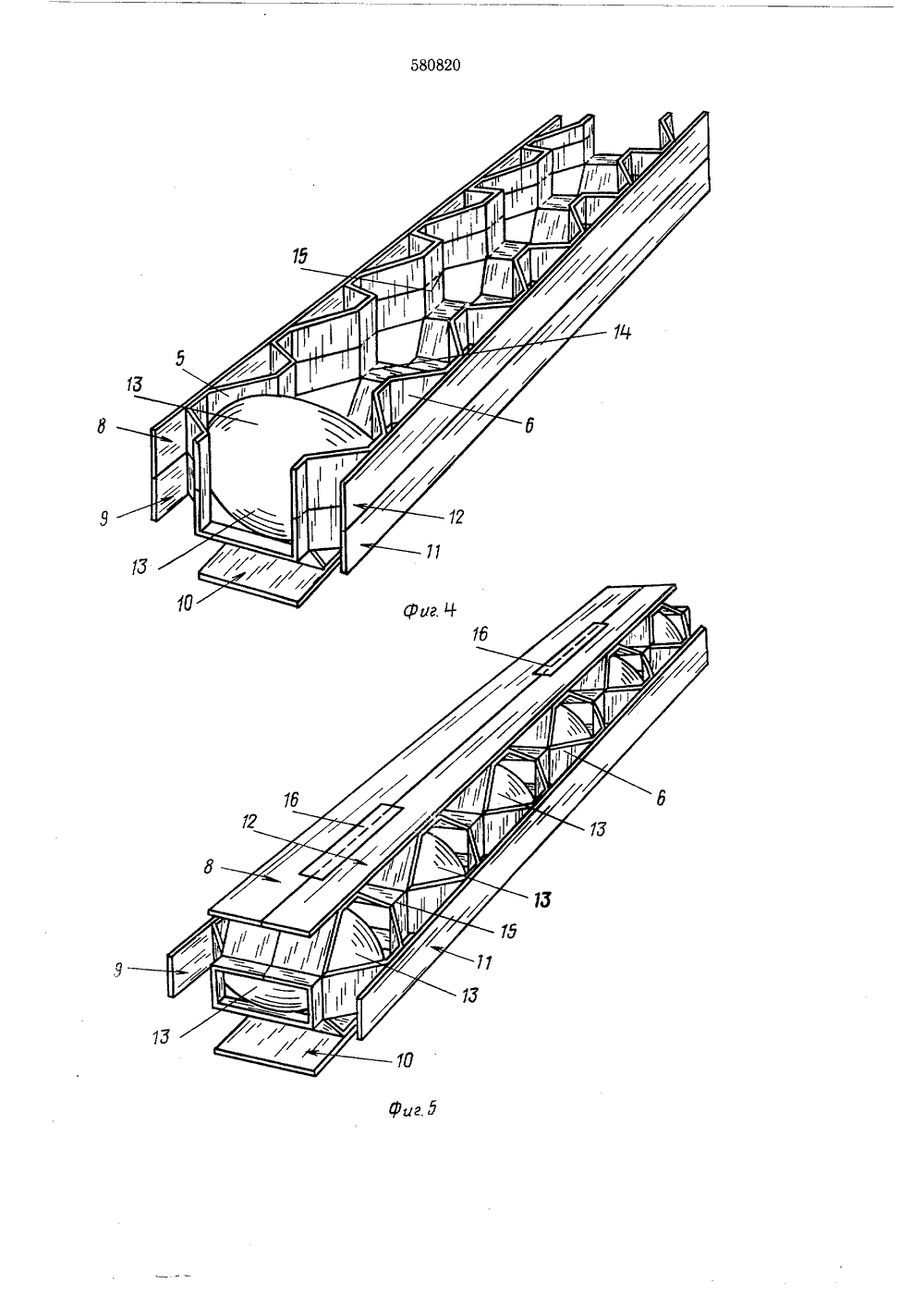

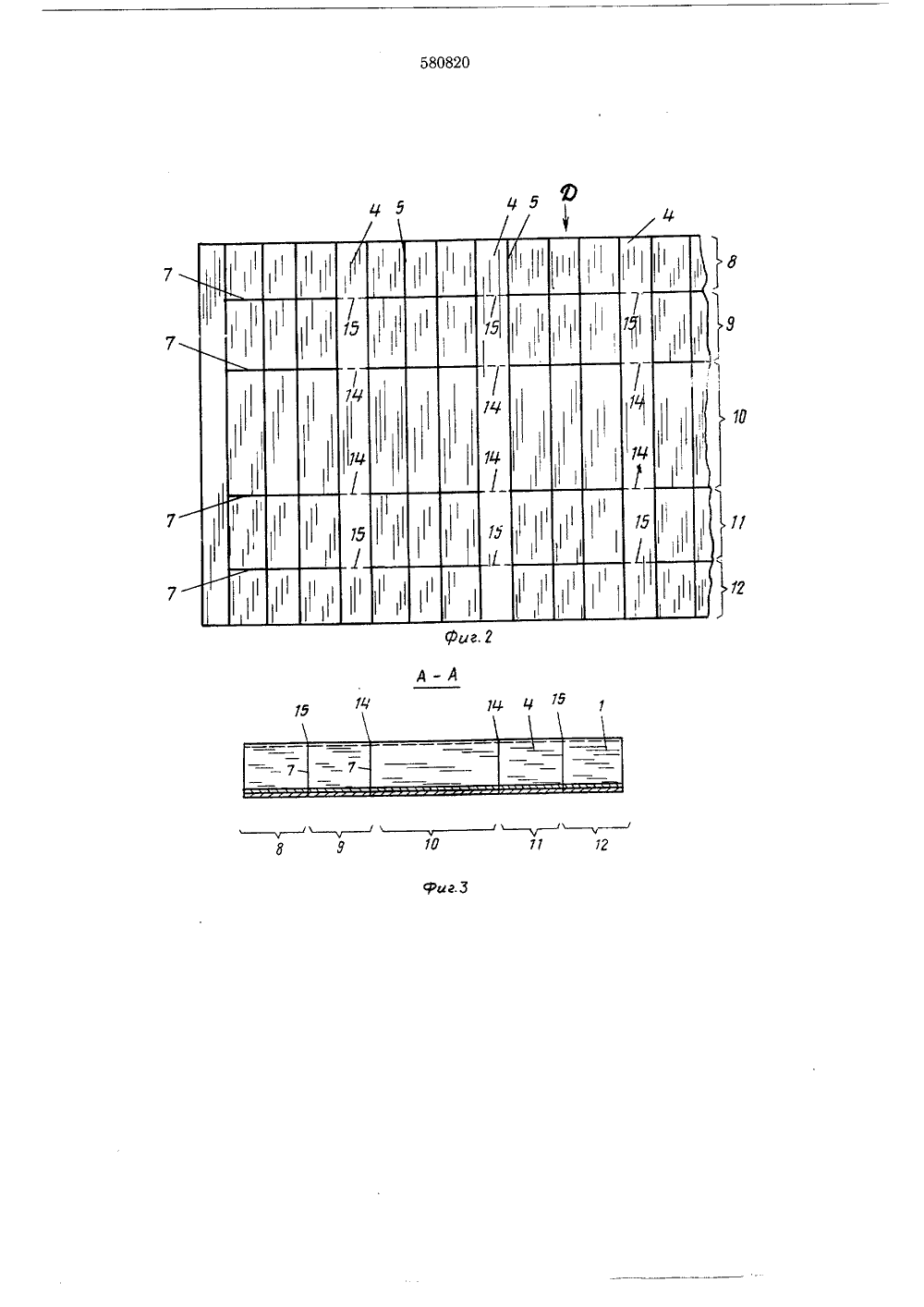

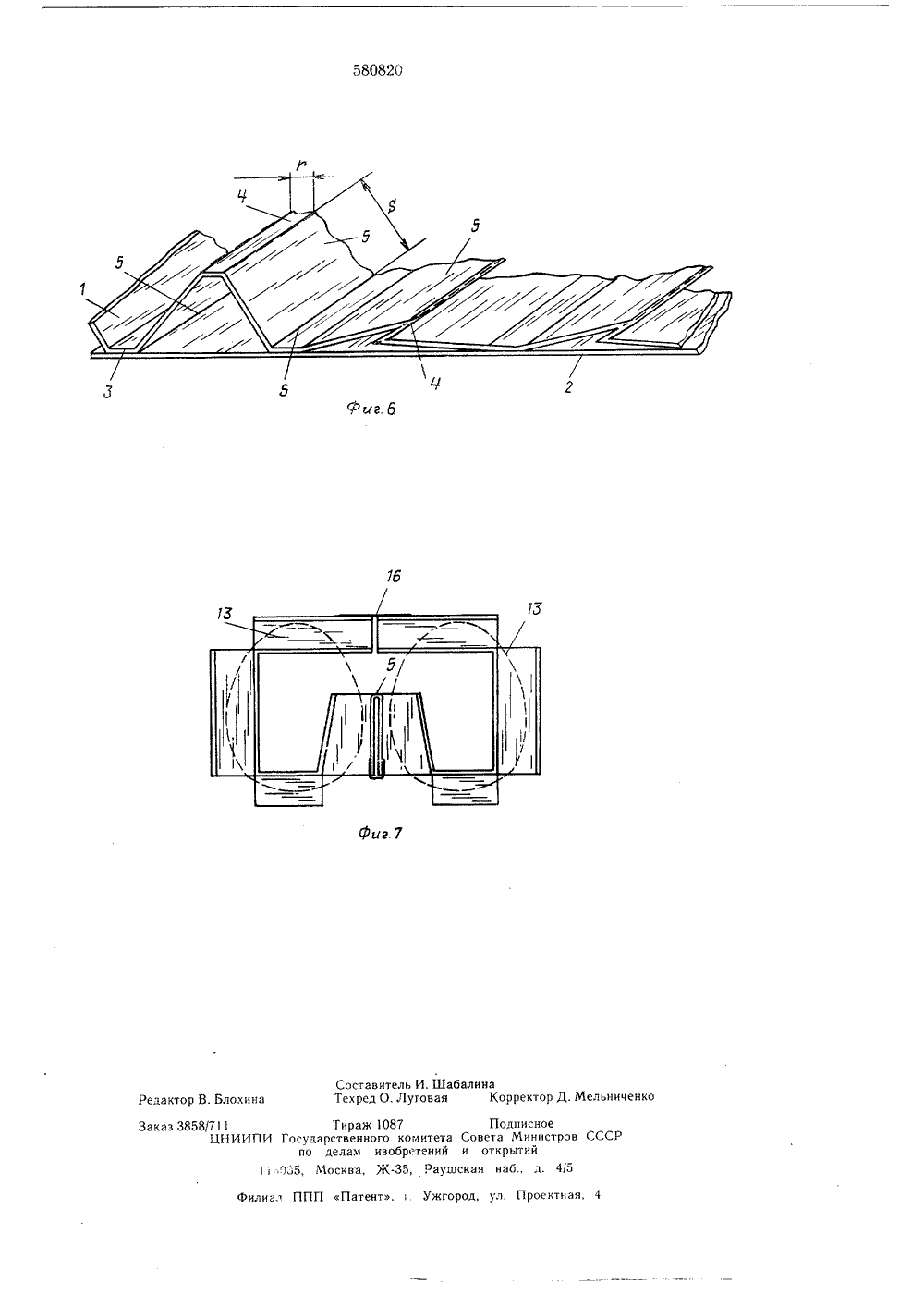

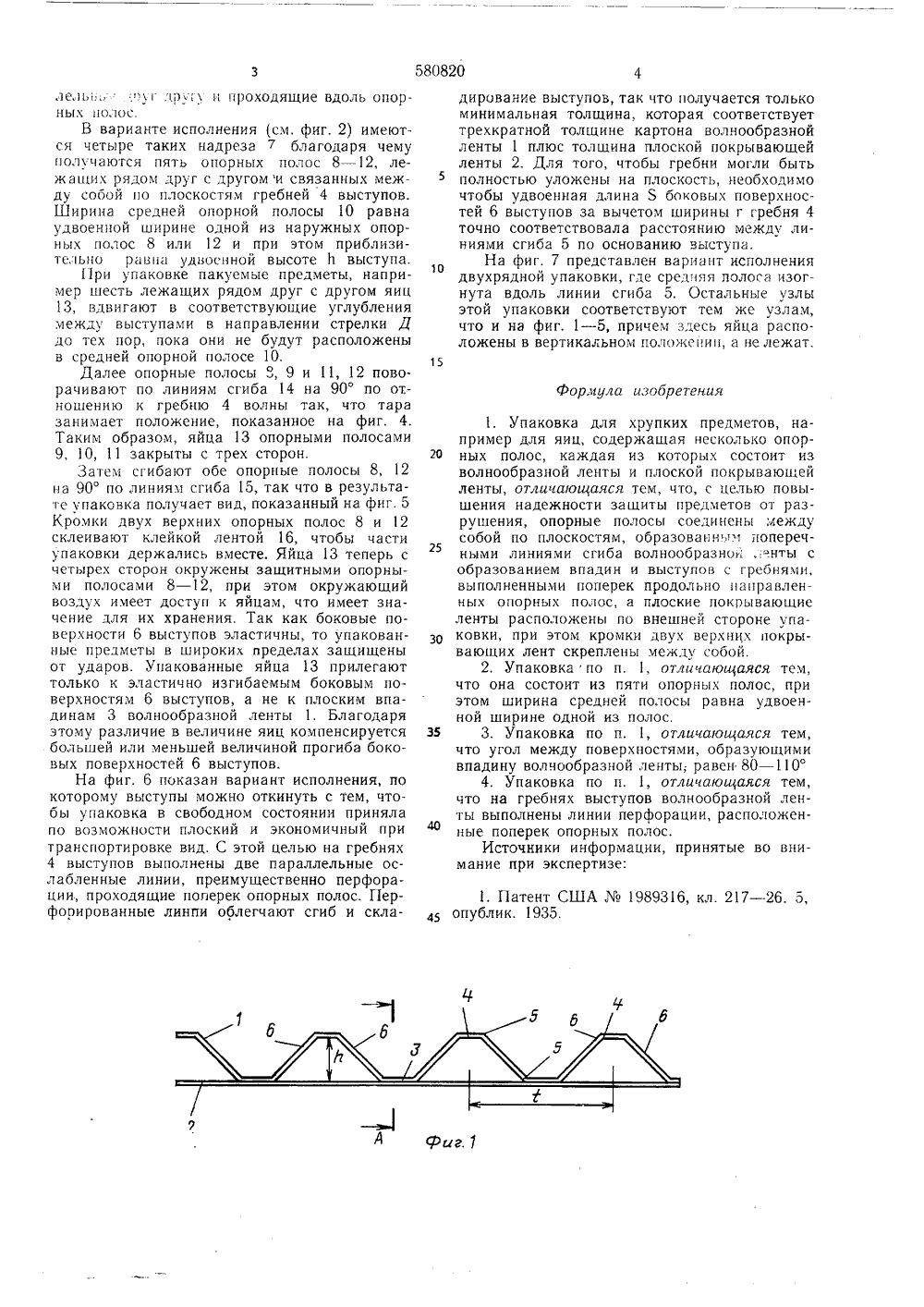

О 11 И С Союз Советских Социалистичеиех Республик(43) Опубликовано 15 Государственный номнтеСовета Министров СССРпо делам изооретенийи открытий 3 д 11 вейцария 71 о улетень ,о д.2 5621.79 (088. 8 5) Дата опубли ко вани я о и с(72) Автор изобретения ИностранецТони Казутт(71) заяви 4) А КОВКА Изобретение относится к области упаковки, а именно к упаковке для хрупких предметов, например для яиц.Известна упаковка для хрупких предметов, например для яиц, содержац 1 ая нескольк опорных полос, каждая из котогых состоит, . волнообразной ленты и плоской покрывающей ленты11.С целью повышения надежности защитыпредметов от разрушения в предлагаемой упаковке опорные полосы соединены между собой по плоскостям, образованным поперечными линиями сгиба волнообразной ленты с образованием впадин и выступов с гребнями, выполненными поперек продольно направленных опорных полос, а плоские покрывающие ленты расположены по внешней стороне упаковки, при этом кромки двух верхних покрывающих лент скреплены между собой. Упаковка может состоять из пяти опорных полос, при этом ширина средней полосы равна удвоенной ширине одной из полос. Угол между поверх ностями, образующими впадину волнообразной ленты равен 80 - 110, На гребнях выступов волнообразной ленты могут быть выполнены линии перфорации, расположенны е поперек опорных полос.25 ХРУПКИХ ПРЕДМЕТОВ На фиг. 1 показана упаковка в разобранном положении, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А на фиг. 1; на фиг. 4вид в аксонометрии частично собранной упаковки; на фиг. 5 вид в аксонометрии готовой упаковки; на фиг. 6 - ьариант упаковки порожней тары; на фиг. 7 - вариант выполнения двухрядной упаковкиУпаковка выполнена из опорных полос,каждая из которых состоит из волнообразной ленты 1 и плоской покрываюш,ей ленты 2.Обе ленты изготавливают из картона толщиной 0,5 мм, который может быть проклеен. Лента 1 имеет короткие плоские участки-впадины 3 и выступы с гребнями 4, образованные поперечными линиями сгиба 5. В местах впадин 3 волнообразная лента 1 жестко связана с помощью склеивания с плоской покрывающей лентой 2. Угол между боковыми поверхностями 6 волнообразной ленты равен 80 - 110,Герпод волны 1 соответствует среднему раз.меру пакуемого предмета и составляет при упаковке яиц 4 - Ь см. Шаг между выступамиравен 2 - 3 Ь, где 1 т - высота выступа В волнообразной ленте 1 и в плоской по.крывающей ленте 2 сделаны надрезы 7, параллель, г яр и проходящие вдоль опорных олог.В варианте исполнения (см. фиг. 2) имеются четыре таких надреза 7 благодаря чемуолучаются пять опорных полос 8 - 12, лежащих рядом друг с другоми связанных между собой по плоскостям гребней 4 выступов.Ширина средней опорной полосы 10 равнаудвоенной ширине одной из наружных опорных полос 8 или 12 и при этом приблизительно рава удвоенной высоте Й выступа.При упаковке пакуемые предметы, например шесть лежаших рядом друг с другом яиц13, вдвигают в соответствующие углублениямежду выступами в направлении стрелки Ддо тех пор, пока они не будут расположеныв средней опорной полосе 10,Далее опорные полосы о, 9 и 11, 12 поворачивают по линиям сгиба 14 на 90 по от.ношению к гребню 4 волны так, что таразанимает положение, показанное на фиг. 4.Таким образом, яйца 13 опорными полосами9, 10, 11 закрыты с трех сторон,Затем сгибают обе опорные полосы 8, 12на 90 по линиям сгиба 15, так что в результате упаковка получает вид, показанный на фиг. 5Кромки двух верхних опорных полос 8 и 12склеивают клейкой лентой 16, чтобы частиупаковки держались вместе. Яйца 13 теперь счетырех сторон окружены защитными опорными полосами 8 - 12, при этом окружающийвоздух имеет доступ к яйцам, что имеет значение для их хранения. Так как боковые поверхности 6 выступов эластичны, то упакованные предметы в широких пределах зашишеныот ударов. Упакованные яйца 13 прилегаюттолько к эластично изгибаемым боковым поверхностям 6 выступов, а не к плоским впадинам 3 волнообразной ленты 1. Благодаряэтому различие в величине яиц компенсируетсябольшей или меньшей величиной прогиба боковых поверхностей 6 выступов.На фиг. 6 показан вариант исполнения, покоторому выступы можно откинуть с тем, чтобы упаковка в свободном состоянии принялапо возможности плоский и экономичный притранспортировке вид, С этой целью на гребнях4 выступов выполнены две параллельные ослабленные линии, преимущественно перфорации, проходящие поперек опорных полос. Перфорированные линпи облегчают сгиб и складирование выступов, так что получается только минимальная толщина, которая соответствует трехкратной толщине картона волнообразной ленты 1 плюс толщина плоской покрывающей ленты 2. Для того, чтобы гребни могли быть полностью уложены на плоскость, необходимо чтобы удвоенная длина 8 боковых поверхностей 6 выступов за вычетом ширины г гребня 4 точно соответствовала расстоянию между линиями сгиба 5 по основанию выступа.10На фиг. 7 представлен вариант исполнениядвухрядной упаковки, где средняя полоса изогнута вдоль линии сгиба 5, Остальные узлы этой упаковки соответствуют тем же узлам, что и на фиг. 1 - 5, причем здесь яйца расположены в вертикальном положейип, а не лежат.15Формула изобретения1. Упаковка для хрупких предметов, например для яиц, содержашая несколько опор 20 ных полос, каждая из которых состоит изволнообразной ленты и плоской покрываюшейленты, отличающаяся тем, что, с целью повышения надежности защиты предметов от разрушения, опорные полосы соединены междусобой по плоскостям, образован поперечными линиями сгиба волнообразно,.".нты собразованием впадин и выступов с гребнями,выполненными поперек продольно аиравленных опорных полос, а плоские покрывающиеленты расположены по внешней стороне упаковки, при этом кромки двух верхних покрываюших лент скреплены между собой.2, Упаковка по п. 1, отличающаяся тем,что она состоит из пяти опорных полос, приэтом ширина средней полосы равна удвоенной ширине одной из полос,35 3. Упаковка по п. 1, отличающаяся тем,что угол между поверхностями, образующимивпадину волчообразной ленты; равен 80 в 14, Упаковка по п. 1, отличающаяся тем,что на гребнях выступов волнообразной ленты выполнены линии перфорации, расположенные поперек опорных полос.Источники информации, принятые во внимание при экспертизе:1. Патент США1989316, кл. 217 в . 5,45 опублик. 1935.580820 Составитель И. ШабалинаТехред О. Луговая Корректор Д.Мельниченко Редактор В. Блохина Филиал ППП Патент,Ужгород, ул. Проектная, 4 Заказ 3858/711 Тираж 1087 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 10" 5, Москва, Ж, Раушская наб., д. 4/5
