Устройство автоматической установки маршрутов для регулирования движения поездовпо станции

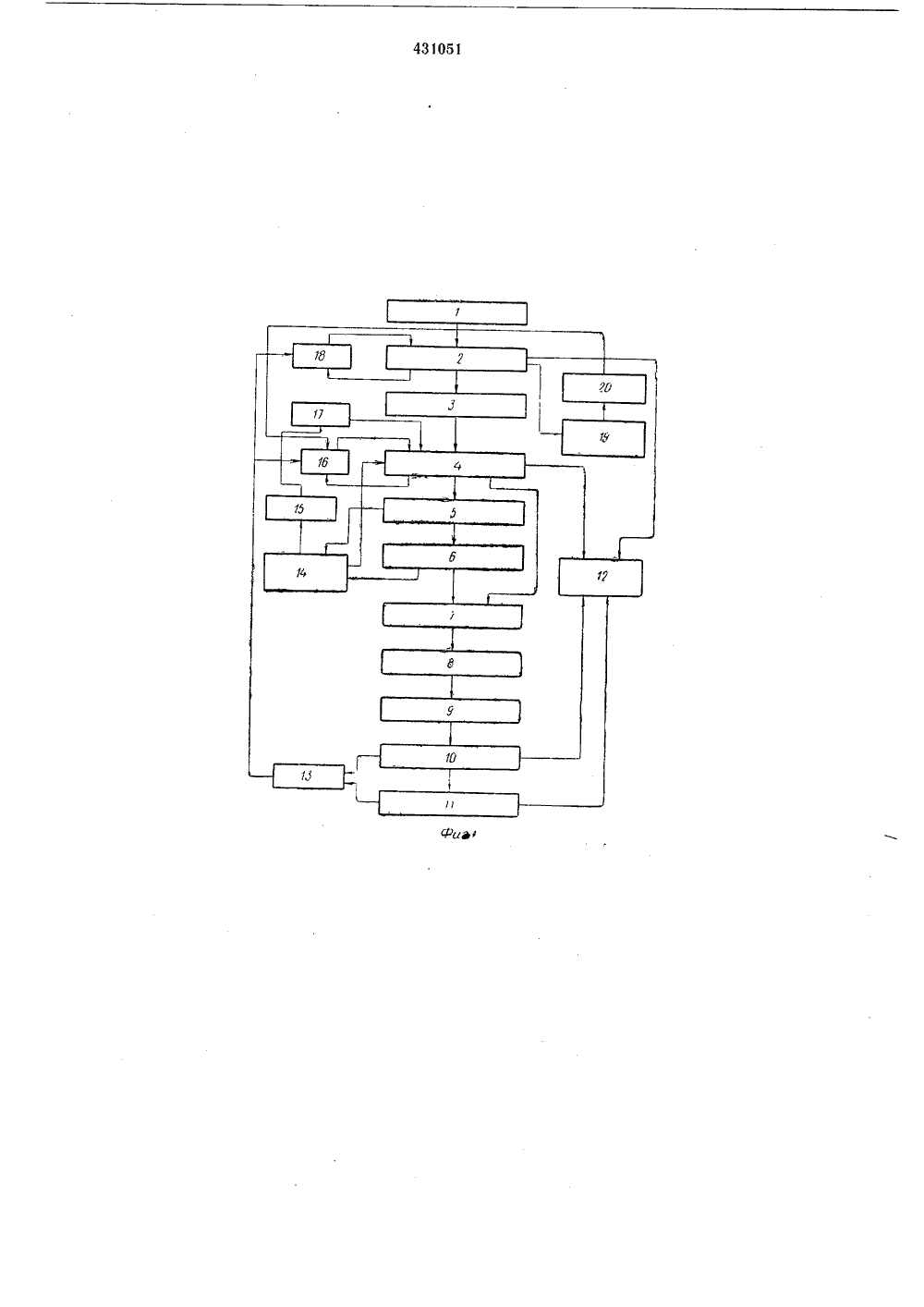

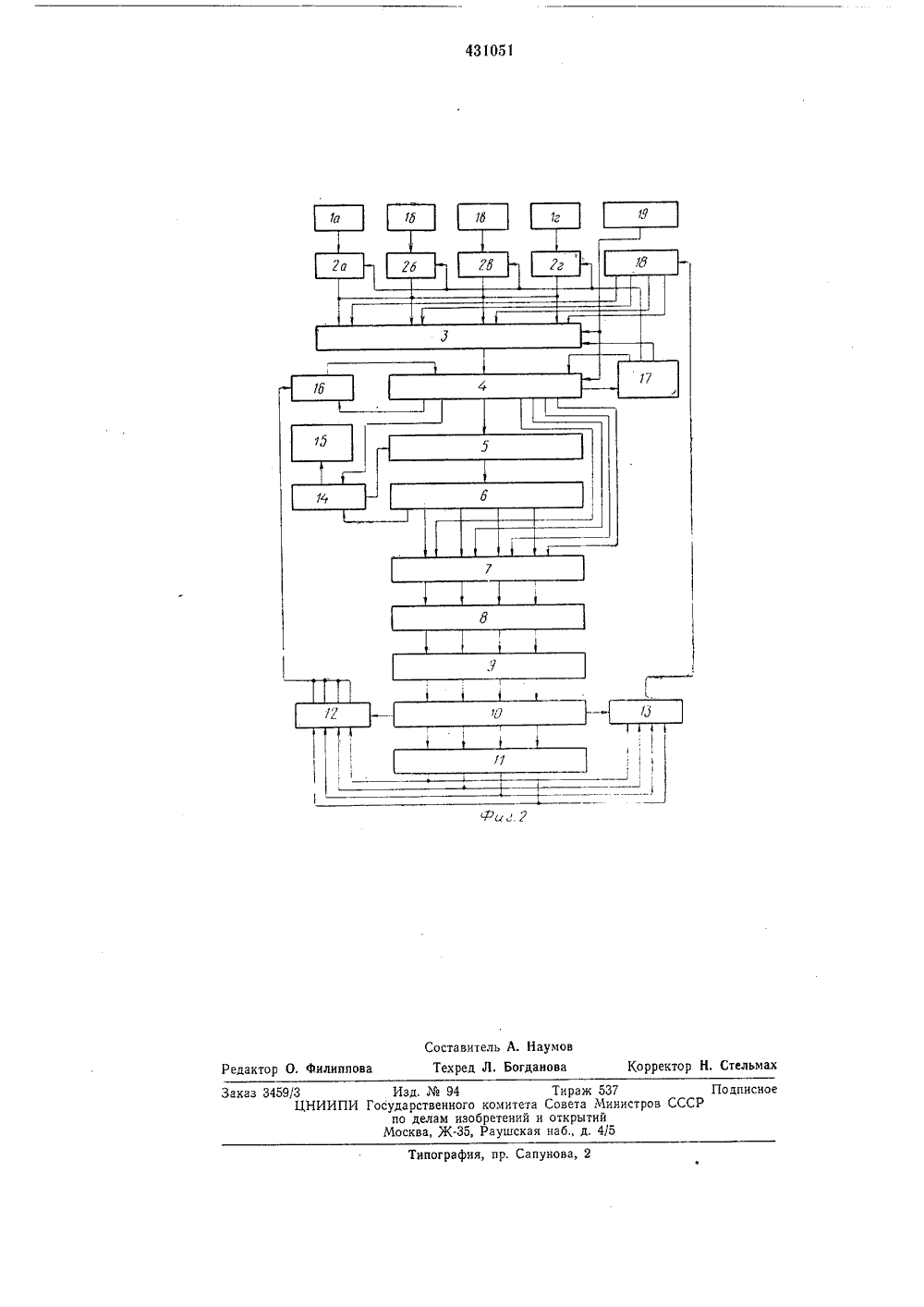

ИСАНИЕ БРЕТЕНИЯ Союз Советских Социалистицеских РеспубликВИДЕТЕЛЬС ВТОР СКОМ Зависимое от авт детельства 22) Заявлено 06,07.70 (21) 1457209/27-1 исоединением заявки осударстаекиыи комитетСовета Министров СССРво делам изоаретеиий(32) ПриоритетОпубликовано 05.06.74. Бюллетень М 2 Дата опубликования описания 03.01.75 крытии, С. Косенков, Е, А, Казаков и И, А. БычковЛенина и ордена Трудового Красного Знамениженеров железнодорожного транспорта А. А, Казаков сковский орде институтОМАТИЧЕСКОЙ УСТАНОВКРОВАНИЯ ДВИЖЕНИЯ ПОЕСТАНЦИИ В Изобретение относится к системам автоматического управления движением поездов и может быть использовано на железнодорожном транспорте.Известны устройства автоматического управления движением поездов, состоящие из программных блоков, блоков памяти, исполнительных реле по установке и разделке маршрутов, блоков перевода стрелок и контроля их положения и индикации, Однако в известных устройствах исключена возможность программного выбора обгона и сквозного проследования по станциям поездов. надежности 1 я устройства, тво снабжено выбору всех отправления, ормирования 2 цепей по выжки лимита блоком авто- ходы и выхом и выходам 2блоков.к-схема уствке маршруъема инфор Цель изобретения - повышени работы и эффективности действи Это достигается тем, что устройс блоками выдержки времени по вариантов маршрутов приема и окончания лимита времени и ф цепей сброса, блоком включения бору маршрутов, блоком выдер времени при переводе стрелок и матического перевода стрелок, в ды которых подключены ко входа соответствующих исполнительны На фиг. 1 представлена бло ройств по автоматической устан тов приема поездов по станции. Устройство состоит из блокамации о категории поезда 1, блока 2 включения регистрирующих реле категории поезда, блока 3 поиска свободного маршрута приема в соответствии с категорией поезда, блока 4 включения управляющих реле маршрутов приема, блока 5 последовательного перевода стрелок по маршруту приема, блока 6 контроля перевода стрелок по маршруту приема, блока 7 соответствия положения стрелок и управляющих реле в маршруте приема; блока 8 включения кнопочно-наборного реле КНР, блокд 9 исполнительной группы БМРЦ; блока 10 замыкания маршрута приема, блока1 открытия входного сигнала, блока 12 памяти приема категории поезда на станционный путь. Кроме того, устройство содержит блок 13 формирования цепей сброса после открытия сигнала, блок 14 автоматического повторного перевода стрелок с лимитом времени 7 - 8 сек на каждую стрелку, блок 15 выдержки лимита времени при переводе стрелок, блок 16 обратной связи управляющих реле маршрута приема, блок 17 включения цепей по выбору маршрутов, блок 18 обратной связи реле кат.- гории поездов, блок 19 выдержки времени на переборку всех вариантов маршрутов приема и блок 20 окончания лимита времени и формирования цепей сброса.Автоматическая установка маршрутов приема происходит следующим образом,В блоке 1 происходит съем информации о категории поезда. Далеевключается регистрирующее реле категбрии поезда (блок 2), которое воздействует на управляющее реле маршрутов приема (блок 4) Одновременно регистрирующее реле действует на блок 18 (создается обратная связь) и блок 19 (создается выдержка времени на переборку всех вариантов маршрутов приема). Эти действия происходят после поиска свободного маршрута приема в соответствии с категорией поезда в блоке 3, После включения блока 4 идет последовательный перевод стрелок по маршруту приема (блок 5) . По окончании их перевода и получения контроля перевода стрелок по маршруту приема (блок 6) образуется цепь соответствия, после чего включается реле КНР в блоке 8. Через выходы блока 8 подключается блок 9 и начинается процесс формирования маршрута. Правильность формирования характеризуется замыканием маршрута приема (блок 10) и открытием входного сигнала (блок 11). Блок 10 замыкания маршрута и блок 11 открытия сигнала действуют на блок 13, где происходит формирование цепей сброса нерегистрирующих и управляющих реле после открытия входного сигнала. Через выходы блоков 10 и 11 и воздействие блоков 2 и 4 происходит запись информации о категории поезда, принятой на соответствующий станционный путь в блоке 12 памяти приема поездов,В случае невозможности перевода стрелок по выбранному маршруту в положение, соответствующее этому маршруту, блок 6 контроля перевода стрелок и блок 4 управляющих реле приема действуют на блок 14 автоматической попытки повторного перевода стрелок. По окончании повторных попыток перевода стрелок блок 15 выдержки лимита времени попыток перевода стрелок воздействует на блок 17 включения цепей на переборку маршрутов. Далее через этот блок вновь подключается блок управляющих реле маршрута приема и устройство продолжает работать в обычном порядке. В случае невозможности установки маршрута приема после переборки всех маршрутов, заканчивается лимит выдержки времени в блоке 19 и после этого через блок 20 окончания лимита времени формируется цепь сброса регистрирующих и управляющих реле.На фиг. 2 показана блок-схема устройств автоматической установки маршрута отправления.Устройство состоит из передающих блоков 1 а, 1 б, 1 в, 1 г - путевые приемники информации - блоки запроса маршрута отправления с локомотивов 2 а, 2 б, 2 в, 2 г - блоки реле запроса отправления.Кроме того, устройство включает регистр 3 очередности категорий при отправлении; блок 4 управляющих реле маршрутов отправления, блок 5 последовательного перевода стрелок в маршруте отправления, блок 6 контроля пере 5 10 15 20 25 30 35 40 45 50 55 60 65 вода стрелок по маршруту отправления, блок 7 соответствия по каждому пути отправления, блок 8 включения реле КНР, блок 9 исполнительной группы БМРЦ, блок 10 замыкания маршрута отправления, блок 11 открытия выходного сигнала, блоки 12 и 13 формирования цепей сброса, блок 14 повторного перевода стрелок, блок 15 выдержки лимита времени при повторном переводе стрелок, блок 16 обратной связи управляющих реле, блок 17 полной выдержки времени для установки маршрута, блок памяти 18 категорий поездов на станционных путях и блок 19 запроса сквозного или безостановочного пропуска.С путевого приемника блока запроса 1 с локомотива поступает команда на возбуждение реле запроса 2 на установку маршрута отправления с данного пути станции. Далее команда идет в регистр 3 очередности категорий по отправлению, где устанавливается преимущество на установку маршрута отправления при одновременном запросе с нескольких локомотивов. Для этого в регистр поступает информация из блока памяти 18 категорий поездов на станционных путях. После выявления преимущества с выхода регистра идет приказ на вход блока управляющих реле маршрутов отправления. Далее происходит последовательное включение блоков в следующем порядке: блок 5 последовательного перевода стрелок в маршруте отправления, блок 6 контроля перевода стрелок по маршруту отправления, блок соответствия 7, блок включения реле КНР 8, блок 9 исполнительной группы БМРЦ, блок замыкания маршрута 10 и блок открытия выходного сигнала 11. Одновременно с этим с выхода блока 4 поступает приказ в блок выдержки лимита времени 17 на установку маршрута.Во всех случаях невозможности перевода стрелок в положение маршрута через блок 6 подключается блок повторного перевода стрелок 14 и блок открытия выходного сигнала 11.С выходов блока 10 создается воздействие в блок формирования цепей сброса 12 и 13. Блок 12 воздействует на блок обратной связи 16 и сбрасывает управляющие реле маршрутов отправления в блоке 4, Блок 13 стирает в блок памяти 18 категорий поездов информацию о поезде, для которого был приготовлен маршрут отправления.Сквозной и безостановочный пропуск поездов происходит в следующем порядке.Информация о категории приближающегося поезда направляется в блок 1 информации о категории поезда (см. фиг. 1) и маршрут приема устанавливается в обычном порядке, Одновременно с этим через локомотивный блок запроса сквозного или безостановочного пропуска (фиг. 2 блок 19) поступают команды на вход регистра очередности категорий 3, производят его запирание, и на вход блока 4,Далее установка маршрута отправления происходит в обычном порядке.Предмет изобретения Устройство автоматической установки маршрутов для регулирования движения поездов по станции, содержащее блоки съема информации, блоки и реле запроса пути приема и отправления, блок регистрирующих реле категории поездов приема и отправления, блок памяти категорий поездов на станционных путях, блок поиска свободного маршрута приема в соответствии с категорией поезда, блоки включения управляющих реле маршрутов приема и отправления, блоки последовательного перевода стрелок по маршруту, контроля перевода стрелок и схемы соответствия по маршрутам, блоки включения кнопочных реле и исполнительной группы, замыкания маршрутов приема и отправления и открытие сигналов, блоки формирования цепей сброса и обратной связи, блоки памяти приема поездов разных категорий на станционные пути с регистром очередности категорий поездов при отправлении, отличающееся тем, что, с целью повышения надежности работы и упрощения устройства, оно снабжено в схемах приема и отправления блоками выдержки времени по выбору всех вариантов маршрутов приема и отправления, окончания лимита времени и формирования цепей сброса, блоком 6включения цепей по выбору маршрутов, блоком выдержки лимита времени при переводе стрелок и блоком автоматического повторного перевода стрелок, входы которого соединены соответственно с выходами блоков последовательного перевода стрелок по маршрутам приема и отправления и контроля перевода стрелок по маршруту, а один выход соединен со входом блока включения управляющих реле 10 маршрутов приема и отправления, один извходов которого соединен с выходом блока включения цепей по выбору маршрута, вход которого через блок выдержки лимита времени при переводе стрелок подключен к выходу 15 блока автоматического повторного переводастрелок, а вход блока выдержки всех маршрутов приема и отправления соединен с выходом блока регистрирующих реле категории поезда, а его выход через блок окончания лимита вре.20 мени и формирования цепей сброса связан ссоответствующим блоком обратной связи и, кроме того, в схеме маршрутов отправления дополнительно введен блок запроса сквозного или безостановочного пропуска поездов, выхо ды которого соединены соответственно со входами регистра очередности категорий поездог и блока управляющих реле маршрутов отправления.431051 Риг. Р Составитель А. НаумовТехред Л. Богданова Корректор Н. Стельмах Редактор О, Филиппова Типография, пр. Сапунова, 2 Заказ 3459/3 Изд.94 Тираж 537 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
