Генератор импульсов давления

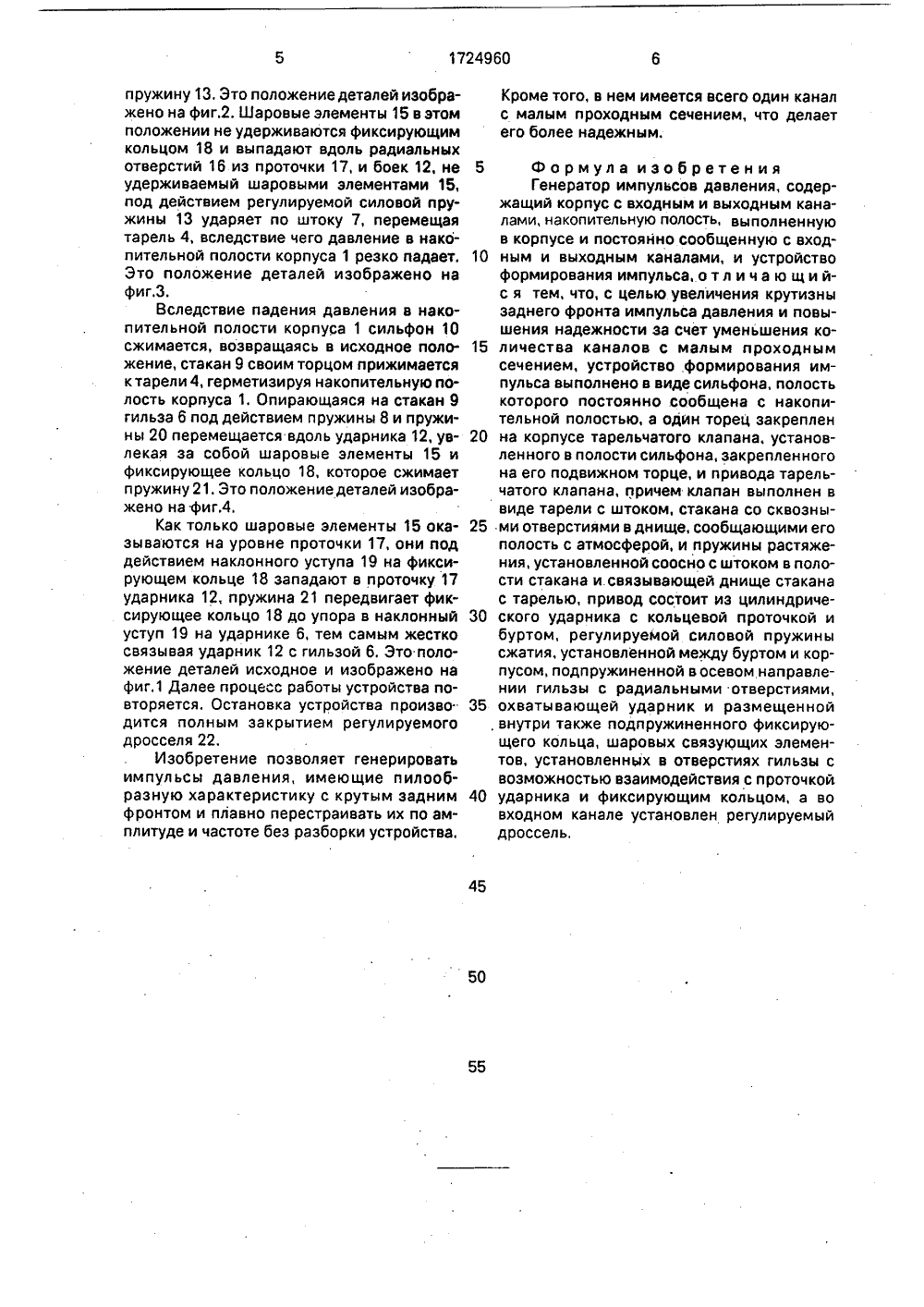

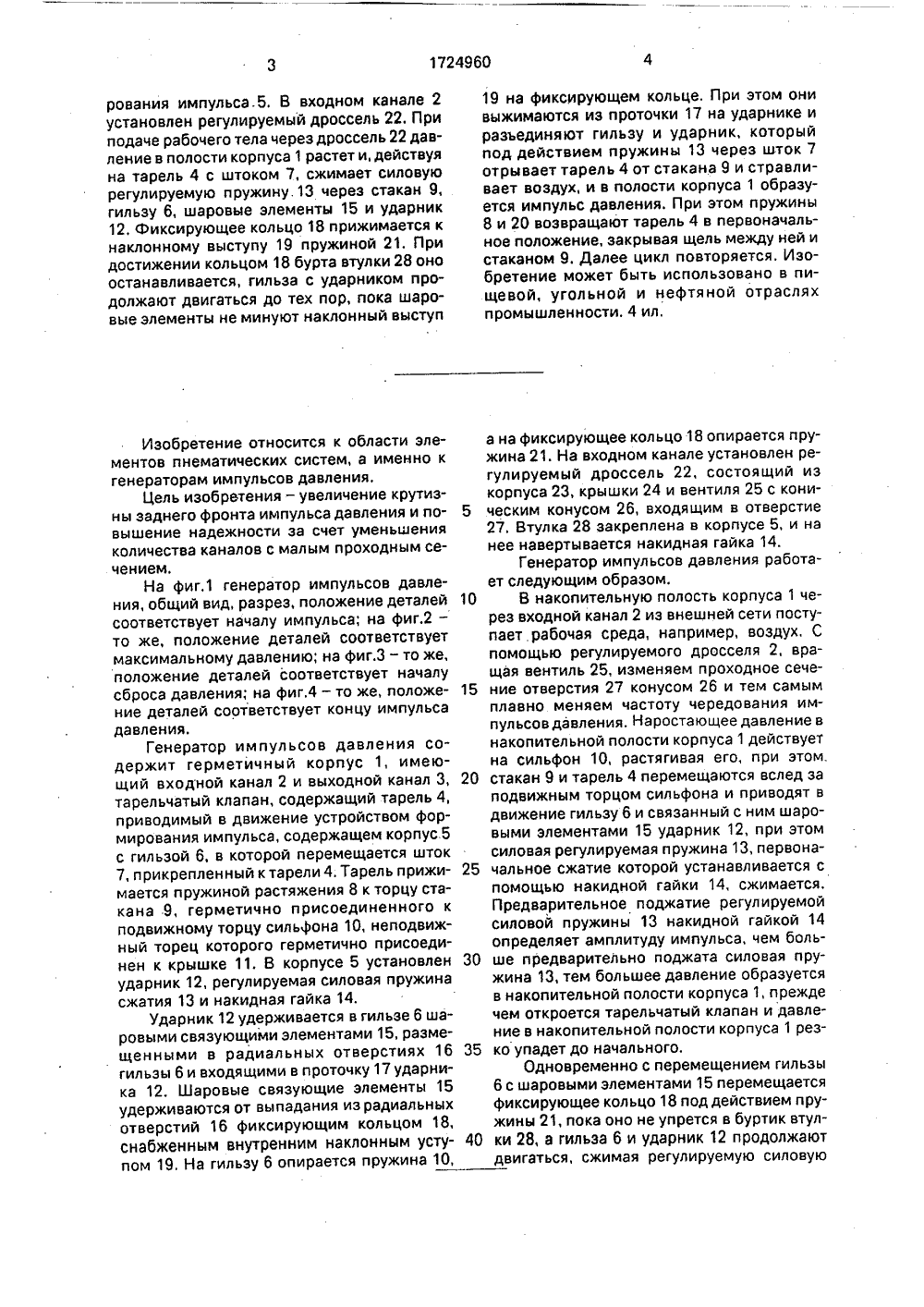

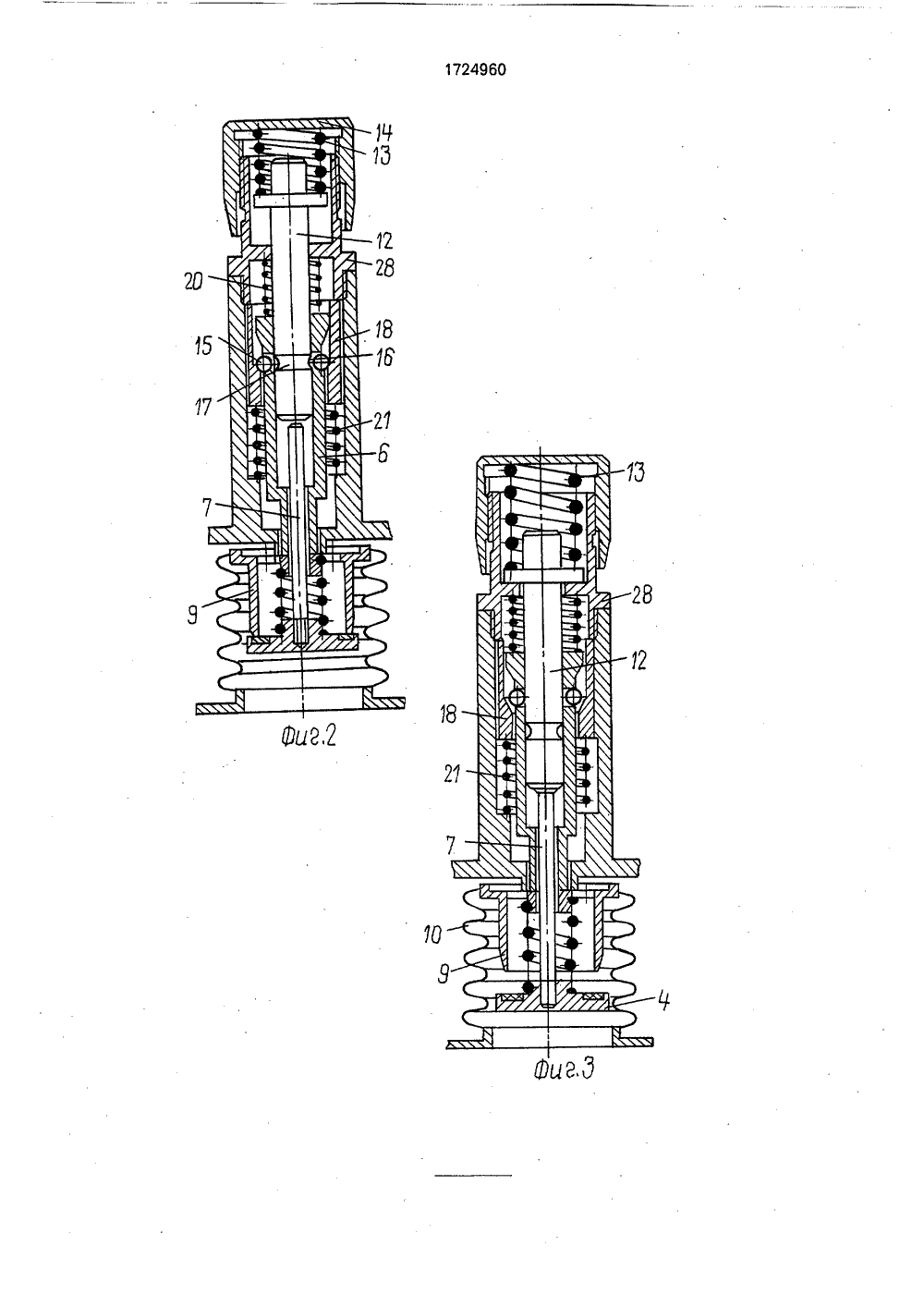

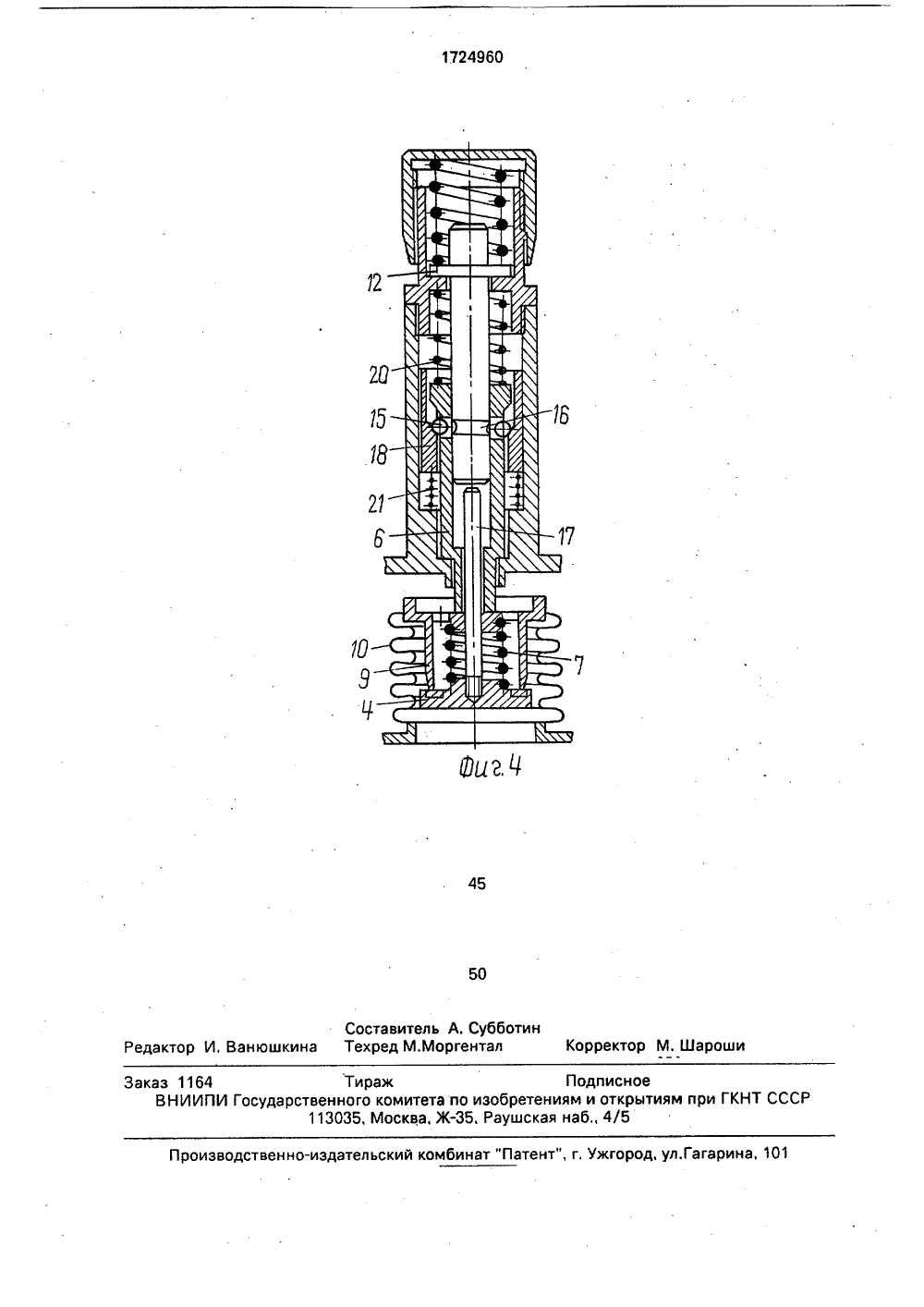

(5)5 Г 15 В 21/12 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1315668, кл. Р 15 В 21/12, 1989.(54) ГЕНЕРАТОР ИМПУЛЬСОВ ДАВЛЕНИЯ (57) Изобретение относится к пневмосистемам, Цель изобретения - увеличение крутизны заднего фронта импульса давления и повышение надежности за счет уменьшения количества каналов С малым проходным сечением. Генератор импульсов давления содержит корпус 1 с входным каналом 2, выходным каналом 3 и устройством форми4 1724960 рования импульса.5. В входном канале 2 установлен регулируемый дроссель 22. При подаче рабочего тела через дроссель 22 давление в полости корпуса 1 растет и, действуя на тарель 4 с штоком 7, сжимает силовую регулируемую пружину.13 через стакан 9, гильзу 6, шаровые элементы 15 и ударник 12. Фиксирующее кольцо 18 прижимается к наклонному выступу 19 пружиной 21, При достижении кольцом 18 бурта втулки 28 оно останавливается, гильза с ударником продолжают двигаться до тех пор, пока шаровые элементы не минуют наклонный выступ Изобретение относится к области элементов пнематических систем, а именно к генераторам импульсов давления,Цель изобретения - увеличение крутизны заднего фронта импульса давления и повышение надежности за счет уменьшения количества каналов с малым проходным сечением.На фиг.1 генератор импульсов давления, общий вид, разрез, положение деталей соответствует началу импульса; на фиг.2 - то же, положение деталей соответствует максимальному давлению; на фиг.3 - то же, положение деталей соответствует началу сброса давления; на фиг,4 - то же, положение деталей соответствует концу импульса давления.Генератор импульсов давления содержит герметичный корпус 1, имеющий входной канал 2 и выходной канал 3, тарельчатый клапан, содержащий тарель 4, приводимый в движение устройством формирования импульса, содержащем корпус 5 с гильзой 6, в которой перемещается шток 7, прикрепленный к тарели 4. Тарель прижимается пружиной растяжения 8 к торцу стакана 9, герметично присоединенного к подвижному торцу сильфона 10, неподвижный торец которого герметично присоединен к крышке 11. В корпусе 5 установлен ударник 12, регулируемая силовая пружина сжатия 13 и накидная гайка 14.Ударник 12 удерживается в гильзе 6 шаровыми связующими элементами 15, размещенными в радиальных отверстиях 16 гильзы 6 и входящими в проточку 17 ударника 12. Шаровые связующие элементы 15 удерживаются от выпадания из радиальных отверстий 16 фиксирующим кольцом 18, снабженным внутренним наклонным уступом 19. На гильзу 6 опирается пружина 10,19 на фиксирующем кольце. При этом они выжимаются из проточки 17 на ударнике и разьединяют гильзу и ударник, который под действием пружины 13 через шток 7 отрывает тарель 4 от стакана 9 и стравливает воздух, и в полости корпуса 1 образуется импульс давления. При этом пружины 8 и 20 возвращают тарель 4 в первоначальное положение, закрывая щель между ней и стаканом 9. Далее цикл повторяется. Изобретение может быть использовано в пищевой, угольной и нефтяной отраслях промышленности, 4 ил. а на фиксирующее кольцо 18 опирается пружина 21. На входном канале установлен регулируемый дроссель 22, состоящий из корпуса 23, крышки 24 и вентиля 25 с кони ческим конусом 26, входящим в отверстие27. Втулка 28 закреплена в корпусе 5, и на нее навертывается накидная гайка 14.Генератор импульсов давления работает следующим образом.10 В накопительную полость корпуса 1 через входной канал 2 из внешней сети поступает рабочая среда, например, воздух, С помощью регулируемого дросселя 2, вращая вентиль 25, изменяем проходное сече ние отверстия 27 конусом 26 и тем самымплавно меняем частоту чередования импульсов давления, Наростающее давление в накопительной полости корпуса 1 действует на сильфон 10, растягивая его, при этом.20 стакан 9 и тарель 4 перемещаются вслед заподвижным торцом сильфона и приводят в движение гильзу 6 и связанный с ним шаровыми элементами 15 ударник 12, при этом силовая регулируемая пружина 13, первона чальное сжатие которой устанавливается спомощью накидной гайки 14, сжимается.Предварительное поджатие регулируемой силовой пружины 13 накидной гайкой 14 определяет амплитуду импульса, чем боль ше предварительно поджата силовая пружина 13, тем большее давление образуется в накопительной полости корпуса 1, прежде чем откроется тарельчатый клапан и давление в накопительной полости корпуса 1 рез ко упадет до начального.Одновременно с перемещением гильзы6 с шаровыми элементами 15 перемещается фиксирующее кольцо 18 под действием пружины 21, пока оно не упрется в буртик втул ки 28, а гильза 6 и ударник 12 продолжаютдвигаться, сжимая регулируемую силовую1724960 45 55 пружину 13. Это положение деталей изображено на фиг.2. Шаровые элементы 15 в этом положении не удерживаются фиксирующим кольцом 18 и выпадают вдоль радиальных отверстий 16 из проточки 17, и боек 12, не удерживаемый шаровыми элементами 15, под действием регулируемой силовой пружины 13 ударяет по штоку 7, перемещая тарель 4, вследствие чего давление в накопительной полости корпуса 1 резко падает.Это положение деталей изображено на фиг.3,Вследствие падения давления в накопительной полости корпуса 1 сильфон 10 сжимается, возвращаясь в исходное положение, стакан 9 своим торцом прижимается к тарели 4, герметизируя накопительную полость корпуса 1. Опирающаяся на стакан 9 гильза 6 под действием пружины 8 и пружины 20 перемещается вдоль ударника 12, увлекая за собой шаровые элементы 15 и фиксирующее кольцо 18, которое сжимает пружину 21. Это положение деталей изображено на фиг.4.Как только шаровые элементы 15 оказываются на уровне проточки 17, они под действием наклонного уступа 19 на фиксирующем кольце 18 западают в проточку 17 ударника 12, пружина 21 передвигает фиксирующее кольцо 18 до упора в наклонный уступ 19 на ударнике 6, тем самым жестко связывая ударник 12 с гильзой 6. Зто положение деталей исходное и изображено на фиг.1 Далее процесс работы устройства повторяется. Остановка устройства произво" дится полным закрытием регулируемого дросселя 22.Изобретение позволяет генерироватьимпульсы давления, имеющие пилообразную характеристику с крутым задним фронтом и плавно перестраивать их по амплитуде и частоте без разборки устройства. Кроме того, в нем имеется всего один каналс малым проходным сечением, что делаетего более надежным,5 Формула изобретенияГенератор импульсов давления, содержащий корпус с входным и выходным каналами, накопительную полость, выполненную в корпусе и постоянно сообщенную с вход ным и выходным каналами, и устройствоформирования импульса, о т л и ч а ю щ и йс я тем, что, с целью увеличения крутизны заднего фронта импульса давления и повышения надежности за счет уменьшения ко личества каналов с малым проходнымсечением, устройство .формирования импульса выполнено в виде сильфона, полость которого постоянно сообщена с накопительной полостью, а один торец закреплен 20 на корпусе тарельчатого клапана, установленного в полости сильфона, закрепленного на его подвижном торце, и привода тарельчатого клапана, причем клапан выполнен в виде тарели с штоком, стакана со сквозны ми отверстиями в днище, сообщающими егополость с атмосферой, и пружины растяжения, установленной соосно с штоком в полости стакана и связывающей днище стакана с тарелью, привод состоит из цилиндриче ского ударника с кольцевой проточкой ибуртом, регулируемой силовой пружины сжатия, установленной между буртом и корпусом, подпружиненной в осевом направлении гильзы с радиальными отверстиями, 35 охватывающей ударник и размещенной, внутри также подпружиненного фиксирующего кольца, шаровых связующих элементов, установленных в отверстиях гильзы с возможностью взаимодействия с проточкой 40 ударника и фиксирующим кольцом, а вовходном канале установлен регулируемый дроссель.1724960 10 3 45 50 Составитель А. Субботин Редактор И, Ванюшкина Техред М.Моргентал Корректор М, Шароши Заказ 1164 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж. Раушская наб., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
