Инструмент для раскатки колец

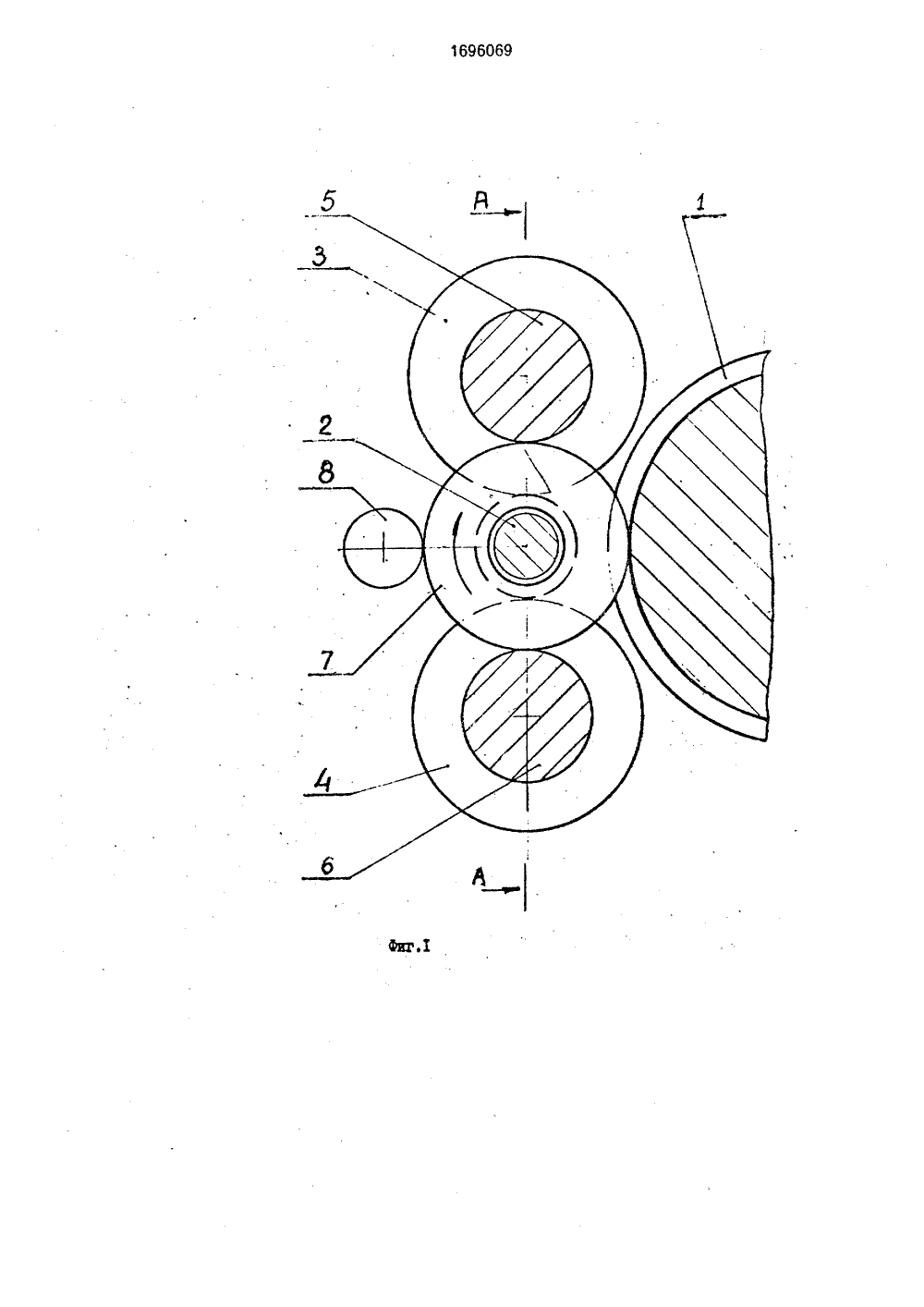

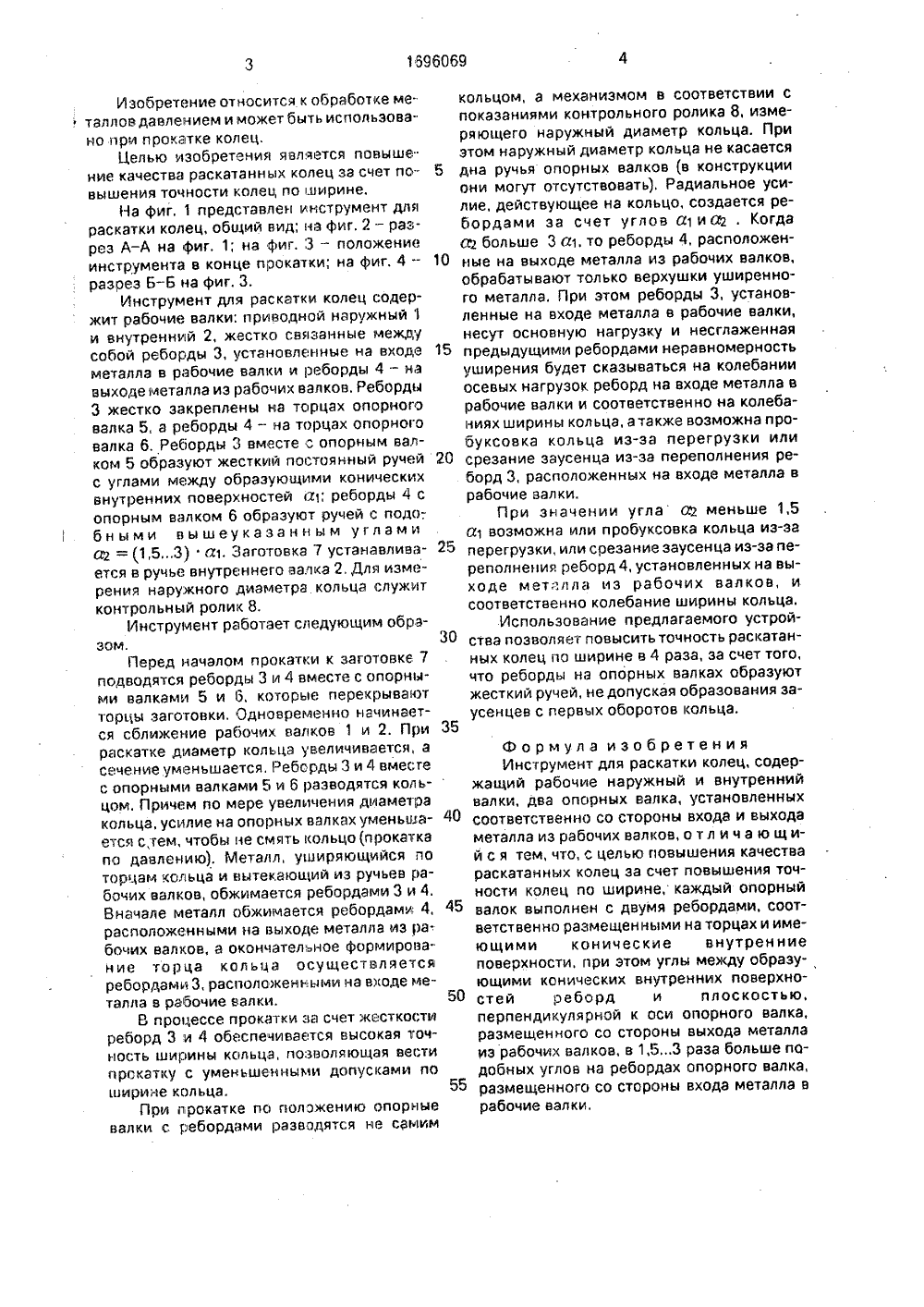

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (11)1)5 В 21 Н 1/06 НИЕ ИЗОБРЕТЕНИЯ .СВИДЕТЕЛЬСТВУ ПИ ВТОРС ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИОРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 599419, кл. В 21 Н 1/06, 1975.(54) ИНСТРУМЕНТ ДЛЯ РАСКАТКИ КОЛЕЦ(57) Изобретение относится к обработкедавлением и может быть использовано припрокатке колец. Цель изобретения - повышение качества раскатных колец за счет повышения точности колец по ширине,Инструмент для раскатки колец содержитрабочие валки (РВ) - наружный и внутренний, два опорных валка (ОВ) 5 и 6, установленных соответственно со стороны входа и выхода металла из РВ. Каждый ОВ вцполнен с двумя ребордами (Р) 3 и 4 на соответствующих торцах, Внутренняя поверхность Р 3 и 4 выполнена конической, Угол между образующими конических внутренних поверхностейй Р и плоскостью, перпендикулярной к оси опорного валка, размещенного со стороны выхода металла из РВ, в 1;53 раза больше подобных углов на ребордах ОВ, размещенного со стороны входа металла в РВ, В процессе прокатки наружный диаметр кольца не касается дна ручья ОР. Радиальное усилие, действующее на кольцо, создается Р за счет углов а 1 и а 2 их внутренних поверхностей. За счет жесткости Р 3 и 4 обеспечивается высокая точность шири- З ны кольца, позволяющая вести прокатку с уменьшенными допусками по ширине кольца, исключая образование заусенца с первых оборотов кольца. 4 ил,Изобретение относится к обработке металлов давлением и может быть испольэова. но при прокатке колец.Целью изобретения является повышение качества раскатанных колец за счет повышения точности колец по ширине,На фиг, 1 представлен инструмент для раскаки колец, общий еид, на фиг. 2- разрез А - А на фиг, 1; на фиг. 3 - положение инструмента в конце прокатки; на фиг. 4 - разоез Б-Б на фиг. 3.Инструмент для раскатки колец содержит рабочие валки: приводной наружный 1 и внутренний 2, жестко связанные между собой реборды 3, установленные на входе металла в рабочие валки и реборды 4 - на выходе металла иэ рабочих валкое. Реборды 3 жестко закреплены на торцах опорного валка 5, а реборды 4 - на торцах опорного валка 6, Реборды 3 вместе с опорным валком 5 образуют жесткий постоянный ручей с углами между образующими конических внутренних поверхностей а 1; реборды 4 с опорным валком 6 образуют ручей с подо-. бн ыми вы шеуказанн ы м углами а 2 = 1,5,3) а 1. Заготовка 7 устанавливается е ручье внутреннего валка 2, Для измерения наружного диаметра кольца служит контрольный ролик 8,Инструмент работает следующим образом,Перед началом прокатки к заготовке 7 подводятся реборды 3 и 4 вместе с опорными валками 5 и 6, которые перекрывают торцы заготовки, Одновременно начинается сближение рабочих валков 1 и 2, При раскатке диаметр кольца увеличивается, а сечение уменьшается, Реборды 3 и 4 вместе с опорными валками 5 и 6 разводятся кольцом. Причем по мере увеличения диаметра кольца, усилие на опорных валках уменьшается срем, чтобы не смять кольцо прокатка по давлению). Металл, уширяющийся по торцам кольца и вытекающий из ручьев рабочих валков, обжимается ребордами 3 и 4, Вначале металл обжимается ребордами 4, расположенными на выходе металла из ра бочих валков, а окончательное формирова. ние орца кольца осуществляется ребордами 3, располокенными на входе металла в рабочие валки.В процессе прокатки за счет жесткости реборд 3 и 4 обеспечивается высокая точность ширины кольца, позволяющая вести прскатку с уменьшенными допусками по ширине кольца.При прокатке по положению опорные валки с ребордами разводятся не самимФормула изобретения Инструмент для раскатки колец, содержащий рабочие наружный и внутренний валки, два опорных валка, установленных соответственно со стороны входа и выхода металла из рабочих валкое, о т л и ч а ю щ ий с я тем, что, с целью повышения качества раскатанных колец эа счет повышения точности колец по ширине, каждый опорный валок выполнен с двумя ребордами, соответственно размещенными на торцах и имеющими конические внутренние поверхности, при этом углы между образующими конических внутренних поверхностей реборд и плоскостью, перпендикулярной к оси опорного валка, размещенного со стороны выхода металла из рабочих валков, е 1,53 раза больше подобных углов на ребордах опорного валка, размещенного со стороны входа металла в рабочие валки,40 45 5055 кольцом, а механизмом в соответствии с показаниями контрольного ролика 8, измеряющего наружный диаметр кольца. При этом наружный диаметр кольца не касается 5 дна ручья опорных валков (е конструкцииони могут отсутствовать), Радиальное усилие, действующее на кольцо, создается ребордами эа счет углов а 1 иа . Когда а 2 больше 3 а 1. то реборды 4, расположен ные на выходе металла из рабочих валков,обрабатывают только верхушки уширенного металла. При этом реборды 3, установленные на входе металла в рабочие валки, несут основную нагрузку и несглаженная 15 предыдущими ребордами неравномерностьуширения будет сказываться на колебании осевых нагрузок реборд на входе металла в рабочие валки и соответственно на колебаниях ширины кольца, а также возможна пробуксовка кольца из-за перегрузки или 20 срезание заусенца иэ-эа переполнения реборд 3, расположенных на входе металла в рабочие валки.При значении угла а 2 меньше 1,5а 1 возможна или пробуксовка кольца из-за перегрузки, или соеэание заусенца из-за переполнения реборд 4, установленных на выходе металла из рабочих валков, и соответственно колебание ширины кольца.Использование предлагаемого устройства позволяет повысить точность раскатанных колец по ширине в 4 раза, за счет того, что реборды на опорных валках образуют жесткий ручей, не допуская образования заусенцев с первых оборотов кольца, 35169 б 069 ставитель А.Воро хред М.Моргентал Редактор В.Бугренкова Те Корректор О, Кравцова оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 4256 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
