Уплотнительный элемент

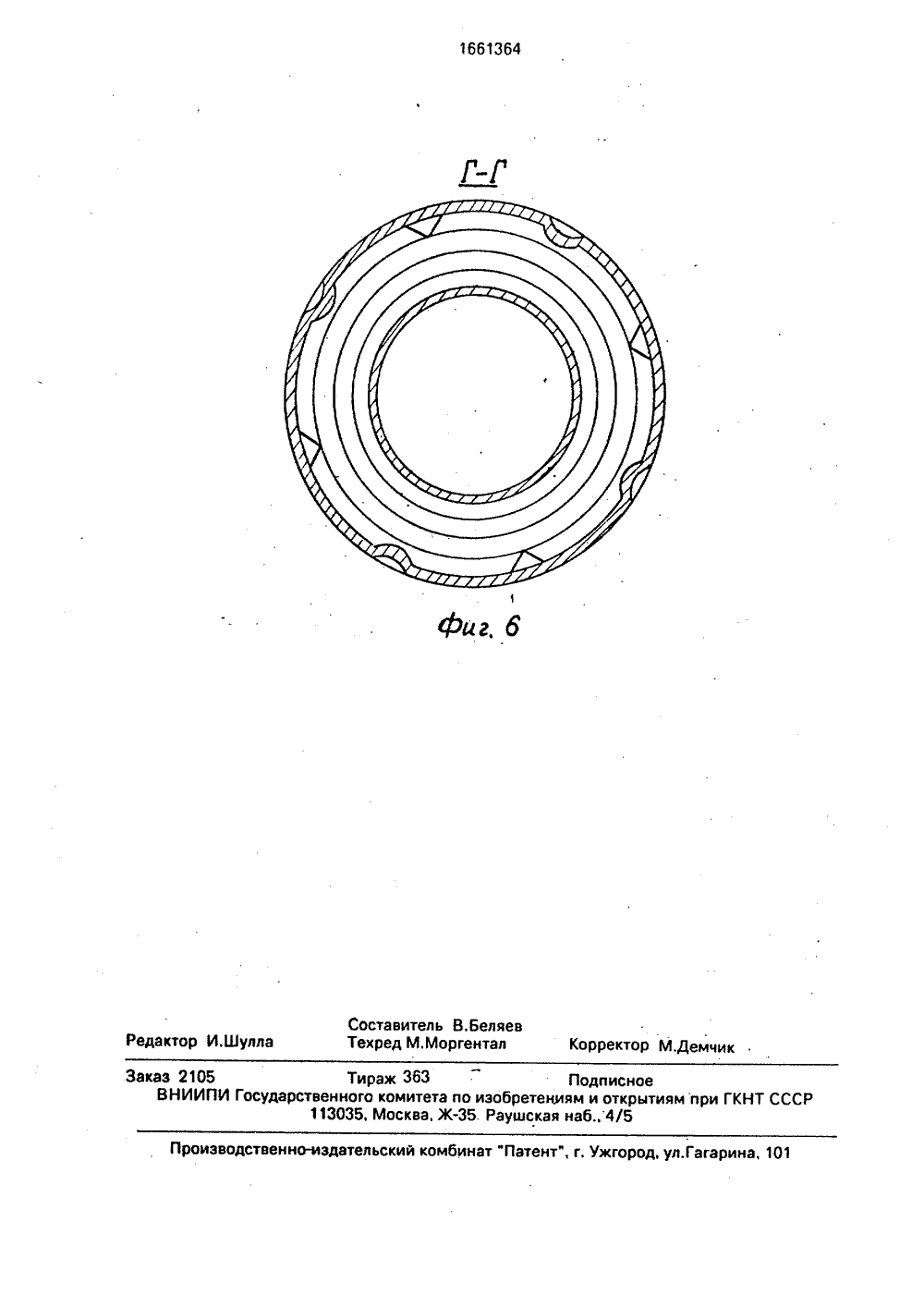

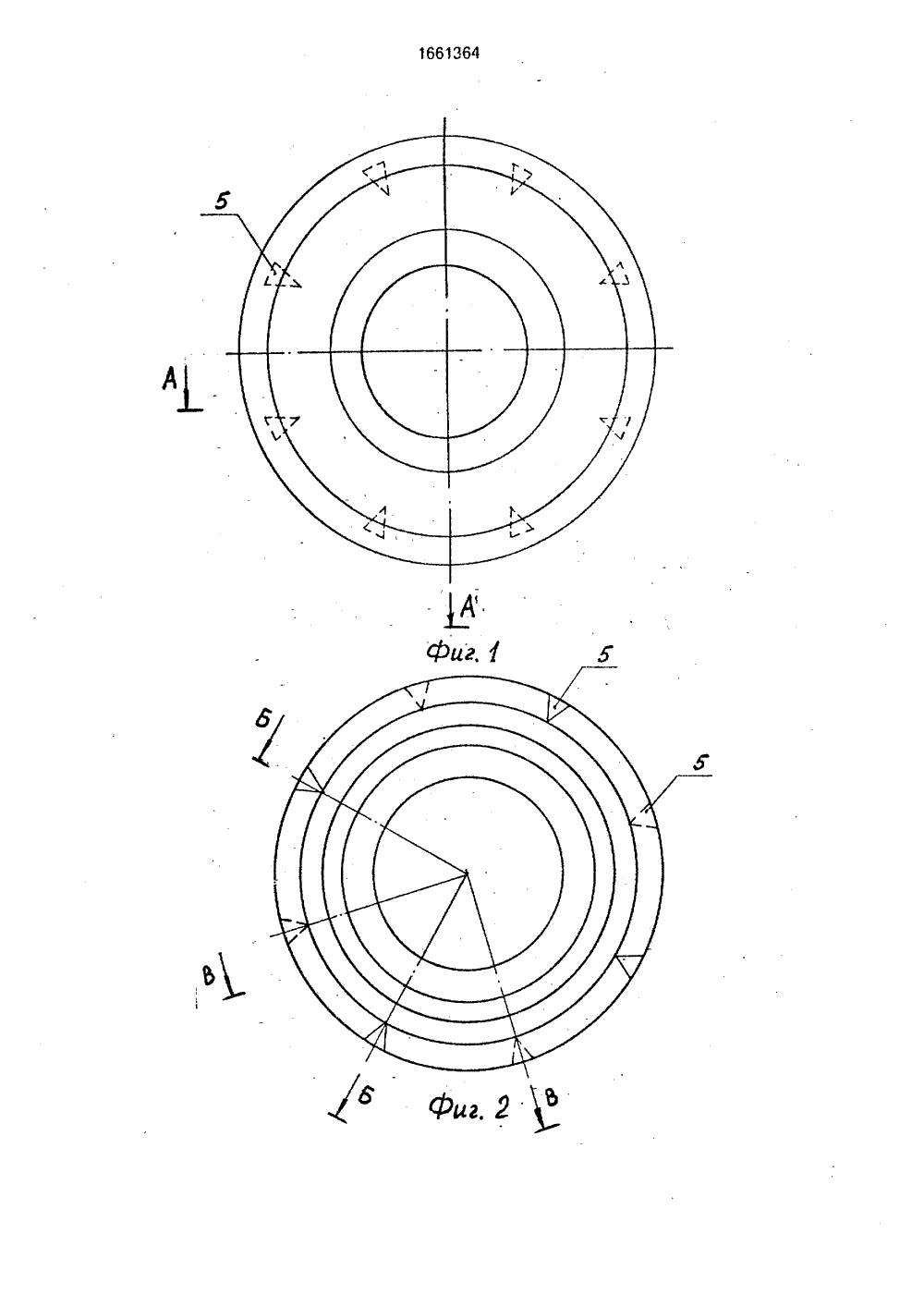

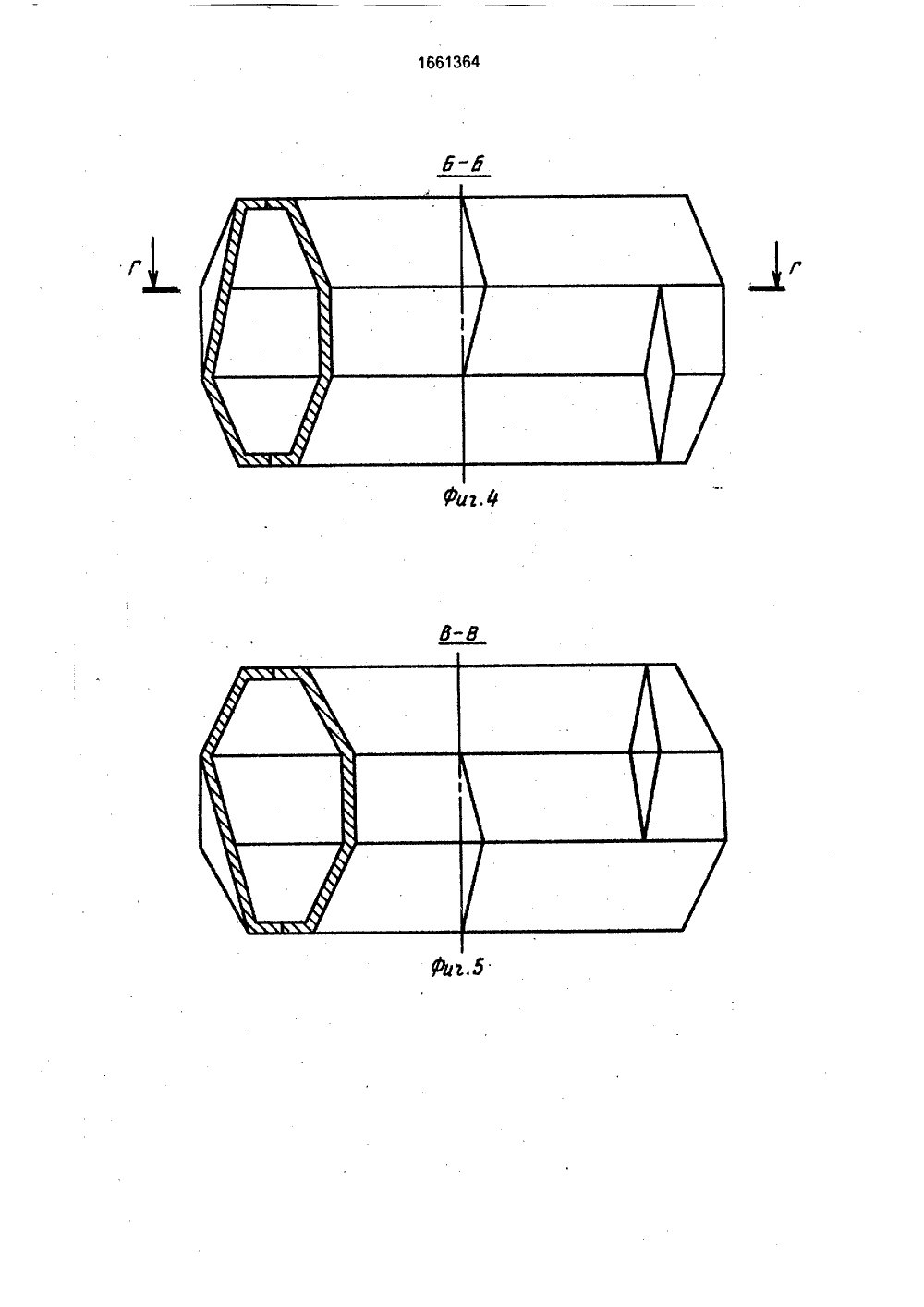

СОК)З СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1661364 А 51)5 Е 21 В 3 г ПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ ЕТЕЛЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УПЛОТНИТЕЛЬНЫЙ ЭЛЕМЕНТ (57) Изобретение относится к бурению нефтяных и газовых скважин, а именно к уплотнительным элементам для разобщения ствола скважины. Цель изобретения - повышение надежности работы уплотнительного элемента, Для этого уплотнительный элемент (УЭ), включающий эластичную оболочку (ЭО) 1 в виде тела вращения с осевым отверстием и деформируемый наполнитель 2, снабжен упругим металлическим сердечником, состоящим из наружного кольца(НК) 3 и внутреннего кольца 4. В плоскости, проходящей через продольную ось симметрии ЭО 1, сердечник имеет форму многоугольника, разъемного по его продольной оси симметрии, а ЭО 1 имеет наружную поверхность, ответную наружной поверхности металлического сердечника. На наружной поверхности сердечника выполнены гофры 5, расположенные в плоскостях, смещенных одна относительно другой по радиусу и проходящих через продольную ось симметрии УЭ. При осевом сжатии УЭ радиальные напряжения увеличивают диаметр НК 3 с выправлением гофр 5 и плотным контактом НК 3 с обсадной трубой через ЭО 1, Внутренний диаметр внутреннего кольца 4 при этом уменьшается и происходит герметизация кольцевого зазора между кольцом 4 и корпусом, на котором установлен УЭ. Деформируемый наполнитель 2 перераспределяется в замкнутом объеме, не препятствует деформации колец 3 и 4, 6 ил,Изобретение относится к бурению нефтяных и газовых скважин, а именно к уплотнительным элементам для разобщенияствола скважины.Целью изобретения является повышение надежности работы уплотнительногоэлемента путем обеспечения возможностимногократных пакеровок без потери формыи обеспечения распакеровки,На фиг. 1 представлен уплотнительный 10элемент; на фиг. 2 - сердечник уплотнительного элемента, вид сверху; на фиг. 3 - раз-рез А-А на фиг. 1; на фиг; 4 - разрез Б-Б нафиг. 2; на фиг, 5 - разрез В-В на фиг. 2; нафиг. 6 - разрез Г-Г на фиг, 4. 15Уплотнительный элемент состоит изэластичной оболочки 1, деформируемого наполнителя 2 и сердечника, состоящего изнаружного 3 и внутреннего 4 колец. На наружном кольце 3 выполнены гофры 5, паралдельные продольной оси симметрииуплотнительного элемента. Количество иразмеры гофр таковы, что периметр боковой поверхности кольца 3 при их выпрямлении равен или больше длины окружности 25внутренней поверхности обсадной трубы вместе установки уплотнительного элемента.Эластичная оболочка 1 может быть выполнена иэ минеральных или искусственныхнитей, которые могут быть усилены металлической проволокой. Оболочка.1 пропитана полимерным или неорганическимсоставом. Сердечник выполнен из стали илидругих металлических сплавов с явно выраженными пружинными свойствами. В качестве наполнителя 2 используютпорошкообразные, волокнистые или полимерные материалы,Уплотнительный элемент работает следующим образом. 40При осевом сжатии уплотнительногоэлемента в его сердечнике возникают радиальные напряжения, которые увеличиваютдиаметр наружного кольца 3 с выправлением гофр 5, обеспечением плотного контакта 45 кольца 3 с внутренней поверхностью обсадной трубы через эластичную оболочку 1, зажимаемую между кольцом 3 и обсадной трубой. Внутренний диаметр внутреннего кольца 4 при осевом сжатии уменьшается, чем обеспечивается герметизация кольцевого зазора между кольцом 4 и корпусом, на котором установлен уплотнительный элемент. Деформируемый наполнитель 2 пере- распределяется в замкнутом объеме между кольцами 3 и 4, не препятствуя их деформации.После снятия осевой нагрузки уплотнительный элемент за счет упругости колец 3 и 4 восстанавливает свои первоначальные размеры и отходит своей боковой поверхностью от внутренней поверхности обсадной трубы.Формула изобретенияУплотнительный элемент, включающий эластичную оболочку в виде тела вращения с осевым отверстием и деформируемый наполнитель в ней, отл и ч а ю щи йс я тем, что, с целью повышения надежности его работы путем обеспечения возможности многократных пакеровок без потери формы и обеспечения распакеровки, он снабжен упругим металлическим сердечником, размещенным между оболочкой и наполнителем и имеющим в плоскости, проходящей через продольную ось симметрии эластичной оболочки, форму многоугольника, разъемного по его продольной оси симметрии, параллельной продольной оси симметрии уплотнительного элемента, при этом эластичная оболочка имеет наружную поверхность, ответную наружной поверхности металлического сердечника, а на наружной поверхности сердечника выполнены гофры, расположенные в плоскостях, смещенных одна относительно другой по радиусу и проходящих через продольную ось симметрии уплотнительного элемента, 16613641661364 Составитель В.БеляевТехред М.Моргентал орректор М,Демчик едак ул аказ 2105 Тираж 363 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при 113035, Москва, ЖРаушская наб,.4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
