Шкаф для размещения аппаратуры управления

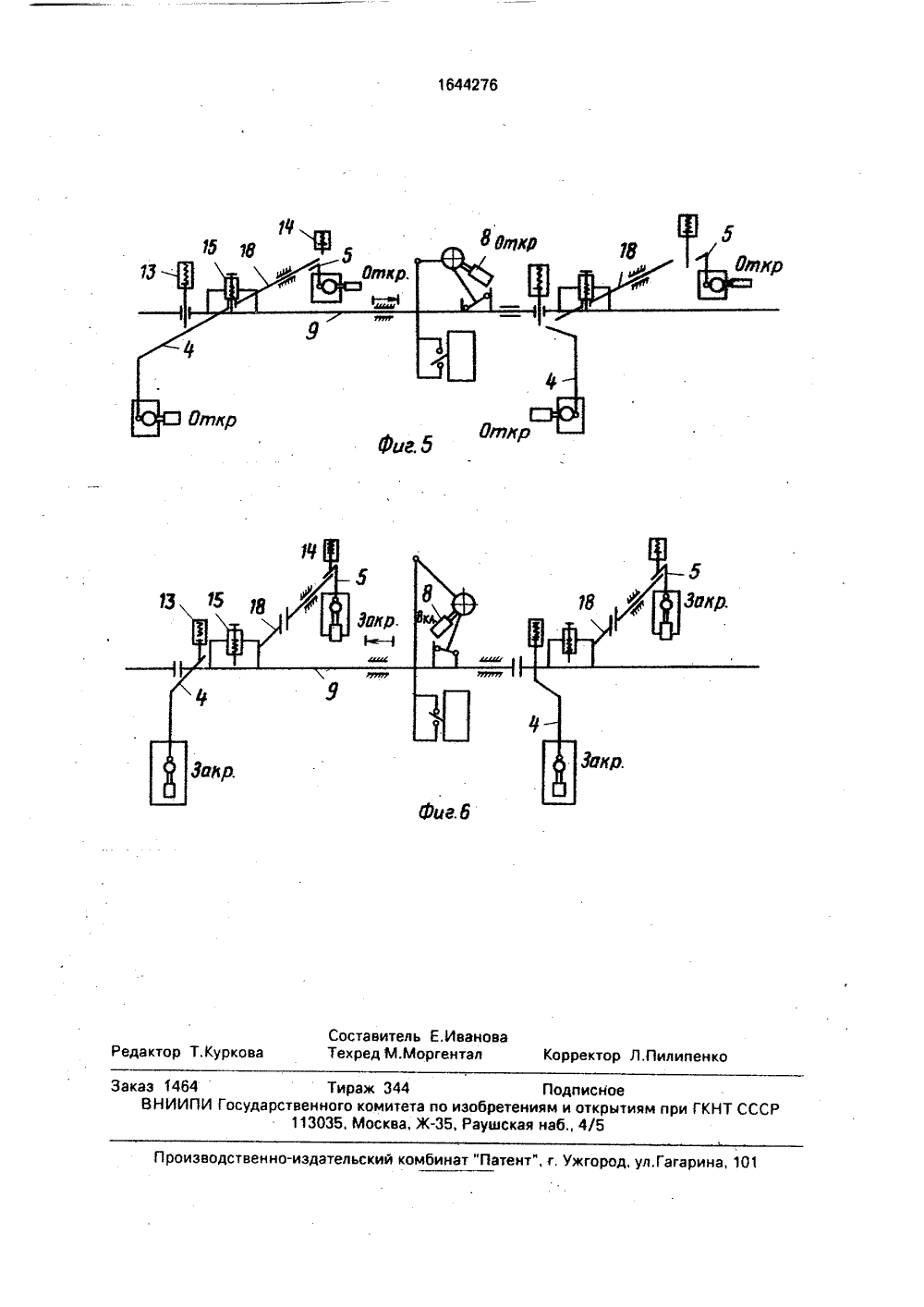

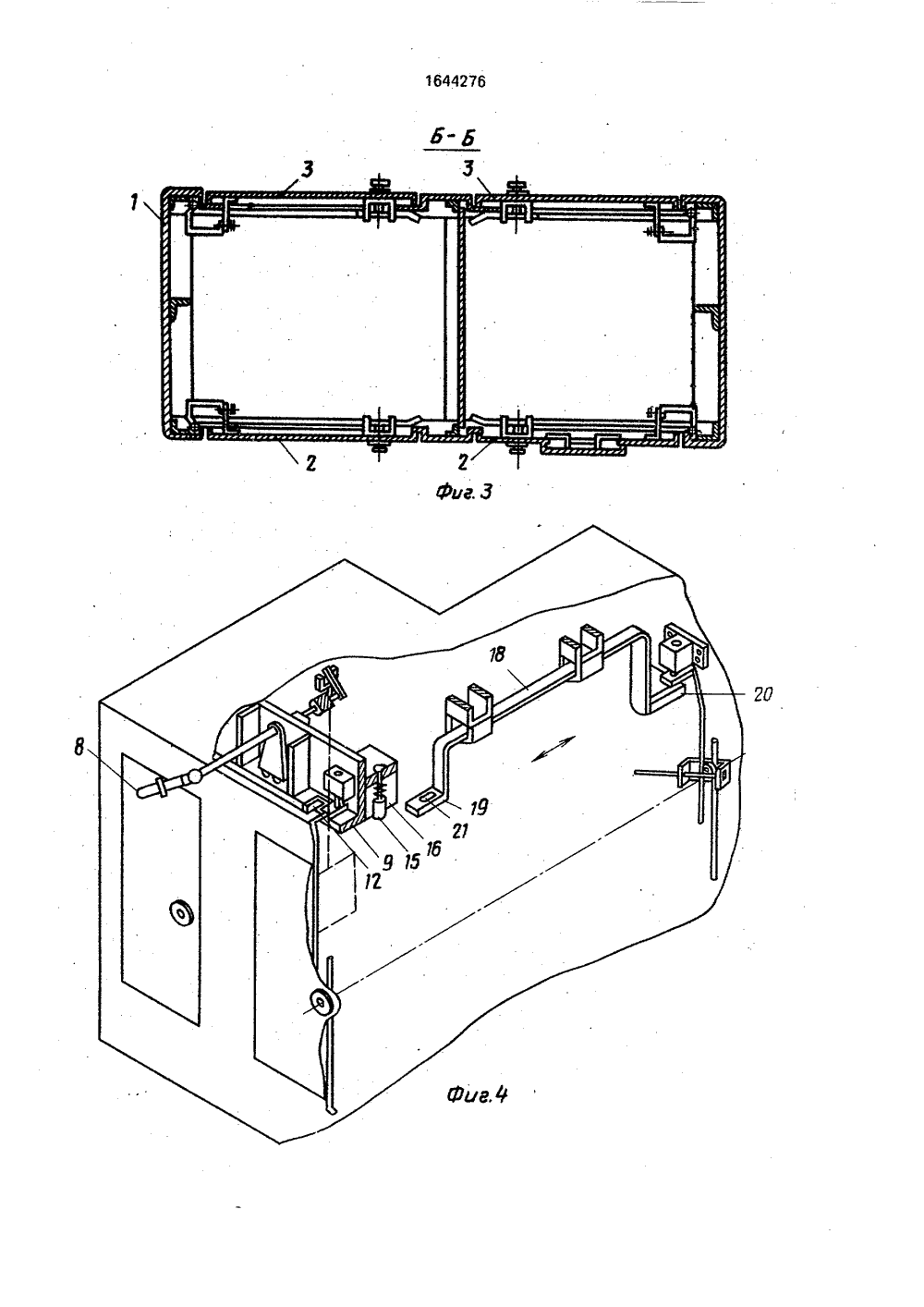

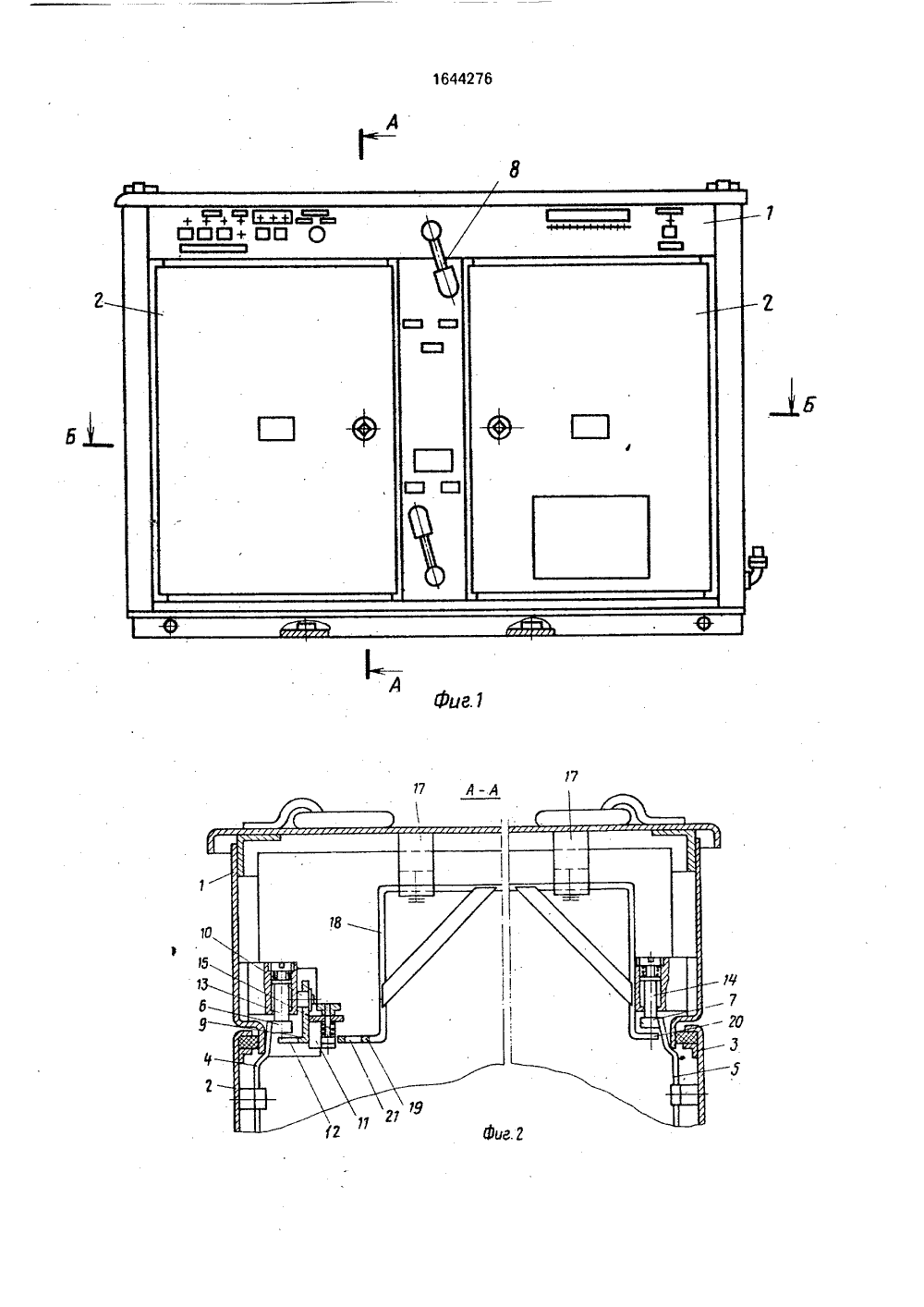

союз советскихсоциАлистическихРЕСПУБЛИК 1644276 09 5)5 Н 02 В 13 ЕНИЯ ВТО У СВИДЕТЕЛЬСТ льский логичеи рудБыс- Кутас, с, ратуры уп ГОСУДАРСТВ Е ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исследоватепроектно-конструкторский и техноский институт взрывозащищенногоничного электрооборудования(56) Авторское свидетельство СССРйг 528653, кл. Н 02 В 13/00, 1975.Авторское свидетельство СССРМ 1069045, кл. Н 02 8 13/00, 1984,Агрегат-тиристорные серии ТЕТЕН, Каталог Информзле Иг 05.40,01 - 85,Комплектное устройство управления для буровых проходческих комбайнов типа КВ. Сб. научных трудов ВНИИВЭ, 1986, с, 49-55,Изобретение относится к электротехнике и может быть использовано в шкафах для размещения аппаратуры,Целью изобретения является повышение надежности работы и безопасности обслуживания,На фиг. 1 показан внешний вид фасада шкафа с двумя парами крышек; на фиг. 2 - разрез А - А на фиг, 1; на фиг, 3 - разрез Б - Б на фиг. 1; на фиг. 4 - аксонометрическая проекция расположения тяг в шкафу; на фиг, 5 - кинематическая схема механической блокировки (аварийный выключатель отключен); на фиг. б - кинематическая схема механической блокировки (аварийный вы(54) ШКАФ ДЛЯ РАЗМЕЩЕНИЯ АППАРАТУРЫ УПРАВЛЕНИЯ(57) Изобретение относится к электротехнике и может быть использовано в шкафах для размещения аппаратуры, Целью изобретения является повышение надежности работы и безопасности обслуживания, Для каждой пары противоположно расположенных крышек имеется ручка, связанная с валом разьединителя и с продольной тягой 9, имеющей прорезь 12. Продольная тяга 9 имеет П-образный кронштейн, обращенный внутрь шкафа, в пазу 16 которого размещен фиксатор 15. Поперечная тяга 18 имеет две полки 19 и 20, в одной иэ которых выполнено отверстие 21, с возможностью взаимодействия с фиксатором 15 при перемещении поперечной тяги 18. б ил,ключатель включен). Блокировка выполнена для каждой пары противоположнженных крышек.Шкаф для размещения аппаравления, имеет корпус 1 с противоположно расположенными быстрооткрываемыми крышками 2 и 3. К быстрооткрываемым крышкам подвижно прикреплены соответственно эапорные тяги 4 и 5 с упорами 6 и 7. На корпусе шкафа установлена ручка 8 управления блокировкой, Ручка 8 связана с продольной тягой 9, выполненной в виде углового кронштейна, который перемещается по направляющим 10, прикрепленным к корпусу 1. В полке 11 продольной тяги 9имеется прорезь 12. К корпусу устройства прикреплены подпружиненные. фиксаторы 13 и 14, взаимодействующие с упорами 6 и 7. На продольной тяге 9 со стороны, обращенной внутрь шкафа, расположен П-образный кронштейн, в котором размещен подпружиненный фиксатор 15 в пазу 16. К верхней стенке корпуса 1 в петлях 17 подвижно прикреплена П-образная поперечная тяга 18, у которой на концах выполнены параллельные полки 19 и 20. В полке 19 выполнено отверстие 21,На фиг; 2 изображено рабочее положение шкафа, в котором все крышки закрыты, разъединитель включен, В этом положении нельзя открыть переднюю быстрооткрываемую крышку 2, т, к. перемещение упора 6 запорной тяги 4 ограничивается полкой 11 продольной тяги 9, Также невозможно открыть заднюю крышку 3, т. к. перемещение упора 7 тяги 5 ограничено полкой 20 поперечной тяги 18,При снятии напряжения в положении, когда разъединитель отключен, при повороте ручки 8 перемещается продольная тяга 9 таким образом, чтобы под упор 6 подвинулась прорезь 12 продольной тяги 9, Поворотом рукоятки на,быстрооткрываемой крышке запорную тягу опускают, упор 6 проходит через прорезь 12 и крышка открывается. Но и перемещение продольной тяги 9 блокируется подпружиненным фиксаторам 13, который опускается в прорезь 12, не давая.ей переместиться и повернуть рукоятку раэъеди.ителя и подать напряжение при открытых крышках.Для открывания задней быстрооткрываемой крышки 2 необходимо приподнять фиксатор 15 и вдвинуть в паз 16 полку 19 таким образом, чтобы фиксатор 15 разместился в отверстии 21 в полке поперечной тяги 18, при этом полка 20 не препятствует движению упора. Поворотом рукоятки можно опустить тягу 5 и открыть крышку 3, Фиксатор 14 опускается вниз, не даваявозможности передвинуть поперечную тягу,5 и этим обеспечивается невозможностьвключить разъединитель, Для включенииразъединителя необходимо закрыть и запереть заднюю крышку 3. Затем расфиксировать и вывести иэ паза продольной тяги 910 поперечную тягу 18. После этого закрывается и запирается передняя крышка 2. Продольная тяга 9 получает возможностьперемещения по направляющим 10 корпуса1, чем обеспечивается возможность включе 15 ния разъединителя.Ф ар мула и зоб рет енияШкаф для размещения аппаратуры управления, содержащий корпус с передней изадней крышками, внутри которого распо 20 ложены разъединители, контактные ножикоторых закреплены на валу, связанном спродольной тягой, запорные тяги крышек,выполненные с возможностью перемещения вдоль крышек, и подпружиненные фик 25 саторы, закрепленные на корпусе свозможностью взаимодействия с упорамизапорных тяг крышек, о т л и ч а ю щ и й с ятем, что, с целью повышения надежностиработы и безопасности обслуживания,30 шкаф снабжен поперечной тягой с двумяполками, в одной из которых выполненоотверстие, а продольная тяга снабженаП-образным кронштейном с пазом и дополнительным фиксатором, дополнитель 35 ный фиксатор размещен в пазу П-образногокронштейна, укрепленного на продольнойтяге со стороны, обращенной внутрь шкафа, а поперечная тяга установлена в направляющих, прикрепленных к корпусу, с40 возможностью перемещения в них и взаимодействия полки с отверстием с дополнительным фиксатором, 1644276город, ул. Гагарина, 10 Производственно-издательский комбинат "Патент", г,Заказ 1464 Тираж 344 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
