Устройство для измерения сопротивления изоляции электрической сети

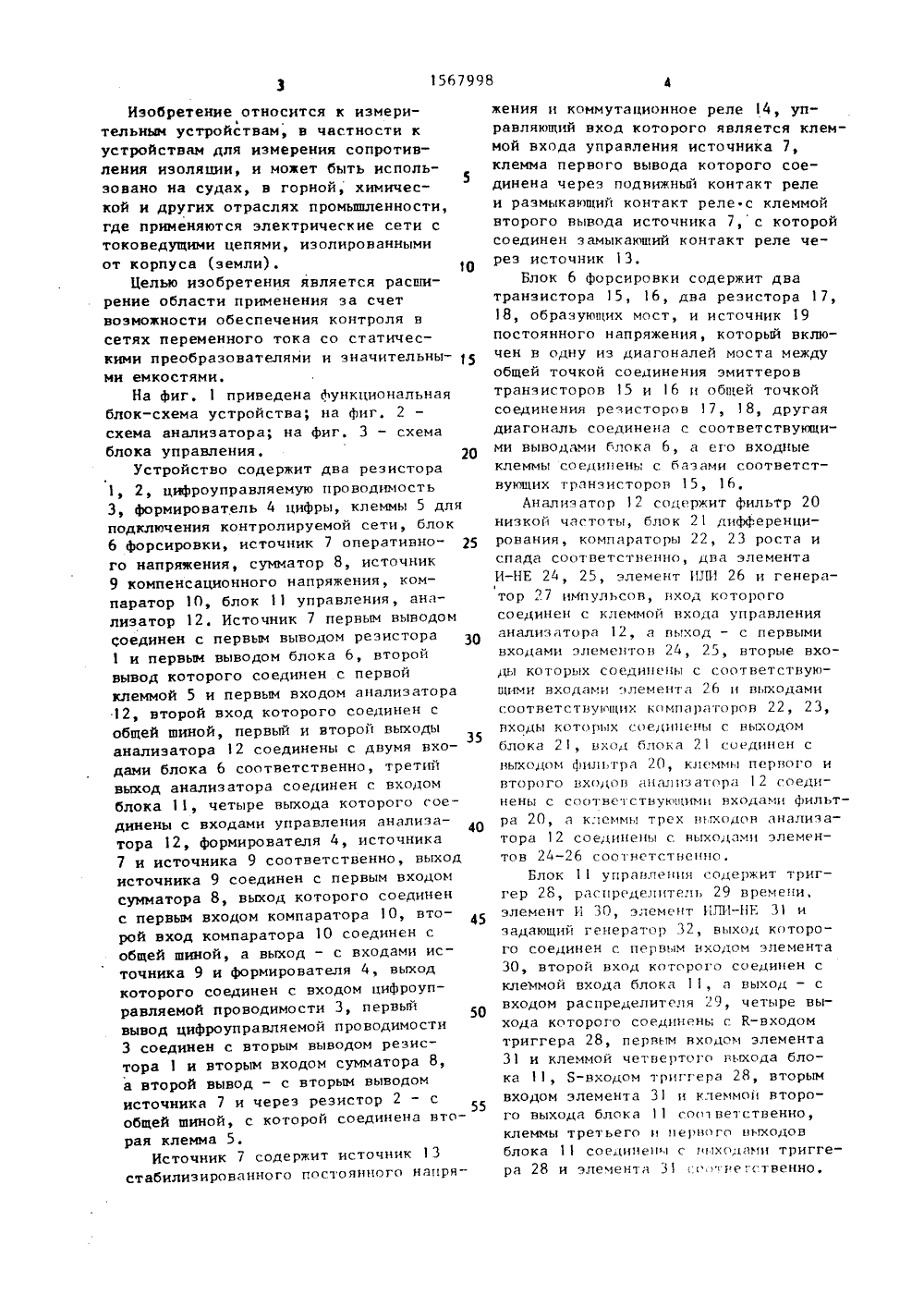

союз советснихсоцидлистичеснихРЕСПУБЛИН 91 011К 27/8 ОПИСАНИЕ ИЗОБРЕТЕ СЬ Ж СО 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТпО иэОБРетениям и ОтнРытиямПРИ ГННТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР Р 1023252, кл. С 01 К 27/18, 1980.Авторское свидетельство СССР М 901939, кл. С 01 К 27/18, 1979. (54) УСТРОСТВО ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКОЙ СЕТИ (57) Изобретение относится к измерениям, в частности к устройствам для измерения сопротивления изоляции электрических сетей, Целью изобретения является расширение области применения за счет возможности обеспечения контроля в сетях переменного тока со статическими преобразователями и значительными емкостями. Устройство содержит два резистора 1, 2,цифроуправляемую проводимость 3, формирователь 4 цифры, клеммы 5 для подключения контролируемой сети, блок 6форсировки, источник 7 оперативногонапряжения, сумматор 8, источник 9компенсационного напряжения, сумматор 10, блок 11 управления, анализатор 12, Резисторы, цифроуправляемаяпроводимость и контролируемая сетьсоединяются в мостовую схему, в однудиагональ которой подается напряжениеот источника 7, в другой осуществляются измерения. Применение анализатора и блока форсировки позволяет существенно сократить общее время измерения, что повьшает достоверностьизмерения и позволяет применять устройство в сетях со статическими преобразователями и с большой емкостью,4 з.п. ф-лы, 3 ил.20 Изобретение относится к измери 1тельным устройствам, в частности кустройствам для измерения сопротивления изоляции, и может быть использовано на судах, в горной, химичес 5кой и других отраслях промьппленности,где применяются электрические сети стоковедущими цепями, изолированнымиот корпуса (земли).1 ОЦелью изобретения является расширение области применения эа счетвоэможности обеспечения контроля всетях переменного тока со статическими преобразователями и значительными емкостями.На фиг. 1 приведена функциональнаяблок-схема устройства; на фиг, 2схема анализатора; на фиг, 3 - схемаблока управления,Устройство содержит два резистора1, 2, цифроуправляемую проводимость3, формирователь 4 цифры, клеммы 5 дляподключения контролируемой сети, блок6 форсировки, источник 7 оперативного напряжения, сумматор 8, источник9 компенсационного напряжения, компаратор 10, блок 11 управления, ацялизатор 12, Источник 7 первым выводомСоединен с первым выводом резистора1 и первым выводом блока 6, второйвывод которого соединен с первойклеммой 5 и первым входом анализатора12, второй вход которого соединен собщей шиной, первый и второй выходы35анализатора 12 соединены с двумя входами блока 6 соответственно, третийвыход анализатора соединен с входомблока 11, четыре выхода которого оединены с входами управления анализатора 12, формирователя 4, источника7 и источника 9 соответственно, выходисточника 9 соединен с первым входомсумматора 8, выход которого соединенс первым входом компаратора 10, второй вход компаратора 10 соединен собщей шиной, а выход - с входами источника 9 и формирователя 4, выходкоторого соединен с входом цифроуправляемой проводимости 3, первый50вывод цифроуправляемой проводимости3 соединен с вторым вьводом резистора 1 и вторым входом сумматора 8,а второй вывод - с вторым выводомисточника 7 и через резистор 2 - собщей шиной, с которой соединена вторая клемма 5,Источник 7 содержит источник 13стабилизированного постояццого нацряжения и коммутационное реле 14 управляющий вход которого является клеммой входа управления источникаклемма первого вывода которого соединена через подвижцьп контакт релеи размыкающий контакт реле с клеммойвторого вывода источника 7, с которойсоединен замыкающий контакт реле через источник 13.Блок 6 форсировки содержит дватранзистора 15, 16, два резистора 17,18, образующих мост, и источник 19постоянного напряжения, который включен в одну из диагоналей моста междуобщей точкой соединения эмиттеровтранзисторов 15 и 16 и общей точкойсоединения резисторов 17, 18, другаядиагональ соединена с соответствующими выводами блока 6, а его входныеклеммы соединены с бязями соответствующих тряцзсторов 15, 16,Анализатор 2 содержит фильтр 20низкой частоты, блок 2 дифференцирования, компяраторы 22, 23 роста испада соответстцеццо, двя элементаИ-НЕ 24, 25, элемент ШП 26 и генера 1тор 27 импульсов, вход которогосоединен с клеммой входа управленияаналиэяторя 12, я выход - с первымивходами элементов 24, 25, вторые входы которых соедиеы с соответствующими входами элсмецтя 26 ц выходамисоответстцующх компяряторон 22, 23,входы которых соединены с выходомблока 21, ход блока 21 соединен свыходом фильтря 20, клеммы первого ивторого входо яцялзатора 2 соедццецы с соответстцующи входами фильтра 20, я к:еммы трех цьгходоц яцалиэатора 12 соединены с выходямц элементов 24-26 соацетстцешо.Блок 11 упряцлеция содержит триггер 28, рясиределцтель 29 времеци,элемент Н 30, элемецт 1 Л 1-НЕ 31 изадающий генератор 32, выход которого соединен с первым входом элелсита30, второй вход которого соединен склеммой входа блока 11, я выход - свходом распределителя 29, четыре выхода которого соединены с К-входомтриггера 28, первнм входом элемента31 и клеммой четвертого выхода блока 11, 8-входом триггера 28, вторымвходом элемента 31 ц клеммой второго выхода блока 11 соо 1 ветствеццо,клеммы третьего и первого цнходовблока 11 соедеы с циходямц триггера 28 и элемецтя 3е цеттвенно.15 с 79 10 Устройство для измерения сопротитления изоляции электрической сетиработает потактно следующим образом,На первом такте па сигналу с блока 11 происходит отключение источни 5ка 13 и шунтирование диагонали измерительного моста раэмыкающим контактом реле 14, а также выполняетсяфорсировка переходного процесса вконтролируемой сети, которая осуществляется блоком 6, управляемым через анализатор 12. Затем на второмтакте по сигналу с блока 1 напряжение на выходе источника 9 изменяетсяступенчато от отрицательного до положительного значения и суммируется снапряжением измерительной диагоналиизмерительного моста на сумматоре 8до тех пор, пака напряжение на выхаде сумматора 8 не станет равным нулю,что определяется компаратаром 1 О,останавливающим работу источника 9.На третьем такте па сигналу с блока 11 источник 13 в источнике 7 подключается к диагонали измерительногомоста и происходит форсиравка переходнога процесса в контролируемойсети, которая осуществляется блоком6, управляемым анализатором 12, 30На четвертом такте по сигналу сблока 11 запускается формирователь 4,которьл, изменяя код на выходе, производит изменение состояния цифроуправляемай проводимости 3 да тех35пор, пока напряжение на выходе сумматора 8 не станет равным нулю, что определяется компаратором 10, выдающим сигнал на установку формирователя 4. При этом состояние цифроуп равляемой проводимости 3, а следовательно, и формирователя 4 однозначно определяет величину сопротивления изоляции контролируемой сети, причемэту величину можно прочесть на цифра вом табло, совмещенном с формирователем 4. Анализатор 12 формирует сигналы для управления блоком 6, который50 позволяет форсированно перезарядить контролируемую сеть, и сигнал на вход блока 11 при завершении переходного процесса, что позволяет существенно сократить интервалы циклов изме 55 рения, то есть уменьшает погрешность, обусловленную раэновременностью измерений, и позволяет применять устройство в сетях с большой емкостью. 98 6Формула изобретения 1. Устройство для измерения сопротивления изоляции электрической сети, содержащее два резистора, цифроуправляемую проводимость, вход которой соединен с выходом формирователя цифры, клеммы для подключенияконтролируемой сети, блок управления,компаратор и анализатор, о т л и -ч а ю щ е е с я тем, что, с цельюрасширения области применения, в него введены источник оперативного напряжения, источник компенсационногонапряжения, сумматор и блок фарсировки, первьп вывод источника оперативного напряжения соединен с первым выводам первого резистора и первым выводом блока форсиравки, второй выводкоторого соединен с первой клеммойдля подключения контролируемой сетии первым входам анализатора, второйвход которого соединен с общей шиной,а первьп и второй выходы - с первыми вторым входами блока форсировки,третий выход анализатора соединен свходом блока управления, четыре выхода которого соединены с входамиуправления анализатора, формирователяцифры, источника оперативного напряжения и источника компенсационногонапряжения соответственно, вход формирователя цифры соединен с входомисточника компенсационного напряжения и выходом компаратора, два входакоторого соединены с общей шиной ивыходом сумматора соответственно,первый вход сумматора соединен с выходом источника компенсационного напряжения, а второй - с вторым выводом первого резистора и через цифроуправляемую проводимость - с вторымвыводам источника оперативного напряжения и первым выводом второгорезистора, второй вывод которого соединен с общей шиной, вторая клеммадля подключения контролируемой сетисоединена с общей шиной,2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что источникоперативного напряжения содержит источник стабилизированного постоянного напряжения и коммутационное реле,управляющий вход которого являетсяклеммой входа управления источникаоперативного напряжения, клемма первого вывода соединена через подвижный контакт реле и размыкающий кон1567998 Фог. 2 такт реле с клеммой второго вывода источника оперативного напряжения, с которой соединен замыкающий контакт реле через источник стабилизированно 5 го напряжения.3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что блок форсировки содержит два транзистора, два резистора, образующие мост, и источник постоянного напряжения, который включен в одну из диагоналей моста между общей точкой соединения эмиттеров транзисторов и общей точкой соединения резисторов, другая 15 диагональ моста является выводами блока форсировки, двумя входами которого являются базы транзисторов.4. Устройство по п. 1, о т л ич а ю щ е е с я тем, что анализатор 2 О содержит фильтр низкой частоты, блок дифференцирования, компаратор роста и компаратор спада, два элемента И-НЕ, элемент ИЛИ, генератор импульсов, выход фильтра низкой частоты через блок дифференцирования соединен с входами компараторов роста и спада, выход каждого из которых соединен с первыми входами соответствующих элементов И-НЕ и с входами элемента ИЛИ, выход которого соединен с клеммой третьего выхода анализатора, клеммы первого и второго выходов соединены с выходами соответствующих элементов И-НЕ, вторые входы которых соединены с выходами генератора импульсов, вход запуска которого соединен с клеммой входа управления, а клеммы первого и второго входов анализатора соединены с соответствующими входами фильтра низкой частоты,5. Устройство по п. 1, о т л ич а ю щ е е с я тем, что блок управления содержит триггер, распределитель времени, элемент И, элемент ИЛИ-НЕ, задающий генератор, выход которого соединен с первым входом элемента И, второй вход элемента И соединен с входной клеммой блока управления, выход элемента И соединен с входом распределителя времени, первый выход которого соединен с К-входом триггера, Б-вход которого соединен с третьим выходом распределителя времени, второй и четвертый выходы распределителя времени соединены с входами элемента ИЛИ-БЕ и с четвертой и второй выходными клеммами блока управления, третья и первая выходные клеммы которого соединены с выходами триггера и элемента ИЛИ-НЕ соответственно.1567998 Составитель П.МельниковРедактор А,Маковская Техред Л.Олийнык орректор С.Шевку Производственно-издательский комбинат "Патент", г. Ултород, ул. Гагарина, 1 Заказ 1321НИИПИ Госу Тирах 551 рственного комитета по изобретени 113035, Москва, 1 К, РаушокаяПодписноеи открытиям при ГКНТ СССРаб., д, 4/5
