Устройство для автоматического управления числом работающих силовых трансформаторов двухтрансформаторной подстанции

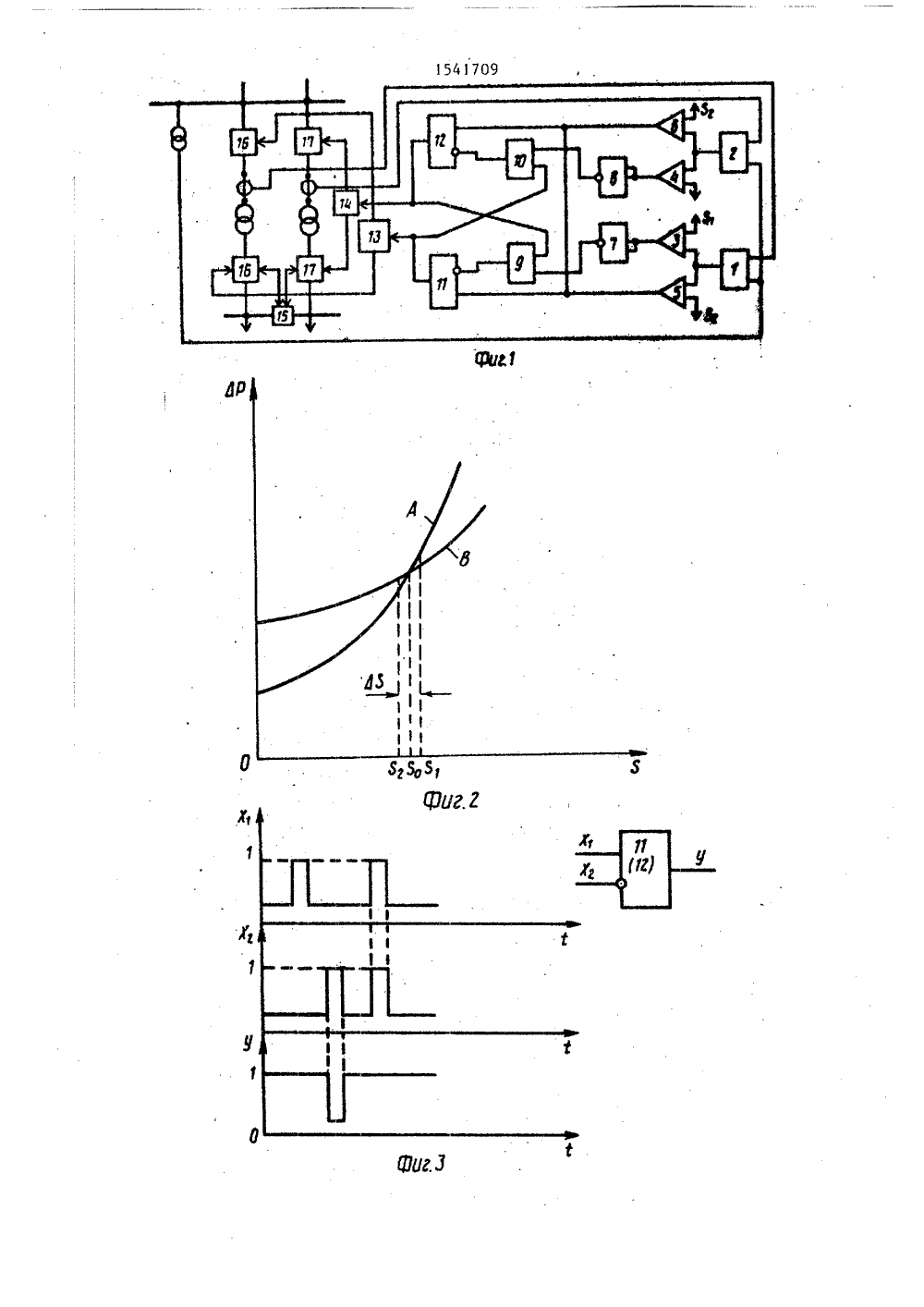

тока и напряжения в сигнал полной мощности нагрузки каждого трансформатора соответственно. Нуль-органы 3-6 выпопняют операцию сравнения опорного сигнала и сигйала текущего значения Я. При этом нуль-органы 3 и 4 срабатывают при значении Я=Я, и являются нуль-органами нижнего значения нагрузки каждого трансформатора а нуль-органы 5 и б срабатыЭвают при Б =Б и являются нуль-орга 2нами верхнего значения этой нагрузки.Зона нечувствительности устройства ДБ=Б - Я, необходима для того, что бы исключить лишние переключения трансформаторовПринцип ее выбора поясняется графиками (фиг,2), где можно видеть чта при нагрузке Я=Я их величина одинакова. Значит прн на О груэке БСБ должен работать один трансформатор, а при Б)Я- два. Серединой зоны нечувствительности является Я , а ширина этой зоны 1-27. от Я обеспечивает устройству достаточануи чувствительность.Работа логического блока ИМПЛИКАТОР описывается условием: если ХХ, УУ Х Х . Х то на его выходе1- Ф 2имеется единичный сигнал 1=1; если Х, Х ,то сигнал отсутствует, У.=О. При этом закись Хили Х, означает, чта сигнал на соответствующем входе логического элемента есть, а Х, или Х- сигнал отсутствует.35Диаграмма работы логического элемента ИМПЛИКАТОР показана на фиг.3. При этом сигнал Х, подается на прямой вход, а сигнал Х - на инверсный вход элемента. 4 ОРабота устройства поясняется диаграммой (фиг.4 при этом рабочему состоянию блока соответствует знак клюс, а нерабочему " минус.Можно видеть, что .в режиме максимальных нагрузок на выходе всех нуль-органон имеется сигнал, Поэтому иа выходах логических элементов 11 и 12 также имеются сигналы, и оба трансформатора подстанции находятся в работе. При этом секционный выключатель 15 отключен, Этому режиму в таблице (фнг.41 соответствует столбец 1. Столбцы 2 и Э этой же таблицы показывают, что при уменьшении нагрузки состояние устройства не изменяется, если нагрузка одного или обоих трансФорматоров находится н зоне нечувствительности устройства. При дальнейшем уменьшении нагрузки подстанции отключается тот силовой трансформатор, нагрузка которого раньше достигла нижнего уровня. Если зто имеет место на первом трансформаторе (столбец 4), то на выходе нуль-органа 3 нижнего уровня исчезает сигнал, При этом на выходе логического элемента НВ 7 сигнал появляется. Это приводит к появлению на выходе блока 9 сигнала, который приложен к инверсному входу логического элемента ИМПЛИКАТОР 11. Так как на прямом входе этого элемента сигнала нет, то на его выходе сигнал тоже исчезает. При этом сигнал исчезает с одного входа блока 10 и из блока 13 первого трансформатора, который выводится в резерв. Перед этим автоматически включается секционйый выключатель 15 н подключает секцию шин первого трансформатора для питания от оставшегося в работе второго силовсго трансформатора подстайции,/Так как отключился первый силовой трансформатор, то навыходе преобразователя 1 сигнал исчезает,что блокирует нуль-органы 3 и 5 этого трансформатора, н устойчиво удерживает первый трансформатор в отключенном состоянии, Если нагрузка подстанции продолжает уменьшаться, то на выходе нуль- органа 4 нижнего уровня второго трансформатора исчезает сигнал столбец 5 в таблице на фиг.4 При этом на выходе логического элемента НЕ 8 сигнал появляется. Так как логический элемент ИМПЛИКАТОР 11 отключен, то сигнал на одном входе блока 10 отсутствует и появление этого сигнала на другам его входе от логического элемента НЕ 8 не может вызвать его срабатывания. Поэтому на обоих входах логического элемента ИМПЛИКАТОР 12 сигналы отсутствуют, что йе изменяет ега состояния, Таким образом, второй трансформатор остается включенным.При увеличении нагрузки подстанции до уровня срабатывания нуль-органа 4 второго трансформатора ( столбец б в таблице на фиг,4) появляется сигнал на выходе нуль-органа 4 и исчезает на выходе логического элемента НЕ 8. Однако это состояние схемы не изменяет.Если нагрузка подстанции увеличилась .до уровня срабатывания нуль- органа б (столбец 7 в таблице на5 154 фиг.4), то на его выходе появляетс 8 сигнал, которыйне изменив состояниялогического элемента ИМПЛИКАТОР 12, вызывает срабатывание логического элемента ИМПЛИКАТОР 11. При этом восстанавливается сигнал на этом входе блока 10 и в исполнительном блоке 13 первого трансформатора. Первый силовой трансформатор подстанции включается, а секционный выключатель 15 автоматически отключается, что обеспечивает раздельный режим работы силовых трансформаторов подстанции,При дальнейшем росте нагрузки состояние устройства не изменяется .(столбец 8 в таблице на фиг.4). Если при уменьшении нагрузки она раньше достигла нижнего уровня на втором трансформаторе, то устройство работает аналогично только лишь с той разницей, что в резерв будет выведен второй трансформатор. Таким образом, не снижая точностиуправления, достигаются упрощение и,как следствие, повышение надежностиустройства на двухтрансформаторныхподстанциях с раздельной работойтрансформаторов. Формула изобретения Устройство для автоматического управления числом работающих силовых трансформаторов двухтрансформаторной подстанции, снабженной выключателями на вводе и выводе трансформаторов, а также секционным выключателем, содержащее первый преобразователь тока и напряжения в сигнал полной мощности с входами для подключения соответственно на ток нагрузки первого трансформатора и на напряжение подстанции первый и второй нуль-органы нижнего уровня нагрузки, третий и четвертый 1709 6нуль-органы верхнего уровня нагрузки, первые входы первого и третьегонуль-органов подключены к выходу пер"вого преобразователя тока и напряжения, вторые входы первого и второгонуль-органов подключенык первому выходу задатчика полной мощности, авторые входы третьего и четвертогонуль-органов - к второму выходу задат"чика полной мощности, логические элементы НЕ, к входам которых подключенывыходы нуль-органов нижнего уровиянагрузки, первый и второй блоки суммирования, к первым входам которыхподключены выходы логических элементов НЕ, и первый исполнительный блок,о т л и ч а ю щ е е с я тем, что, сцелью упрощения и повышения надежнос ти, оно снабжено вторым преобразователем тока и напряжения в сигнал полной мощности, двумя логическими элементами ИМПЛИКАТОР и вторым исполнительным блоком, причем первые входы 25 второго и четвертого нуль-органовподключены к выходу второго преобразователя тока и напряжения, входыкоторого предназначены для подключения на ток нагрузки второго трансфор" 30 матора и на напряжение подстанции,выходы третьего и четвертого нуль-органов соединены между собой и одновременно подключены к прямым входамлогических элементов ИМПЛИКАТОР, инверсные входы кбторых подключенысоответственно к выходу каждого блокасуммирования, выход первого логического элемента ИМПЛИКАТОР подключенодновременно к входу первого испол нительного блока и к второму входувторого блока суммирования, а выходвторого логического элемента ИМПЛИКАТОР подключен одновременно к входувторого исполнительного блока и к 45 второму входу первого блока суммирования.; Редактор Н. Яцола Техред А.Кравчук Корректор И. Муск одписное оиэводственно-издательский комбинат "Патент", г, Уж ул. Гагарина, 10 аказ 286 Тираж 417НИИПИ Государственного комитета по иэ113035, Москва, Ж, Р етениям и открытиям при ГКНТ СССРушская наб., д. 4/5
