Номер патента: 1254810

Опубликовано: 07.02.1992

Авторы: Агалаков, Иванов, Тарикулиев

МПК: B60K 8/00, F03D 9/00

Метки: ветросиловая, средства, транспортного

...средства является электро двигатель 4, кинематически связанный с электрогенераторои 5 или электрически соединенный с аккумулятором 6 прн помощи выключателей 7. Воздухозаборник 2 размещен по всей длине кузова. 1, а его эквивалентный диаметр на входе равен поперечноиу размеру передней части кузова 1. Воздухозаборник 2 выполнен иэ .прозрачного материала, что обеспечивает хорошую видимость пути иэ кабин 8. Для обеспечения функционирования выключателей 7, электромагитной муфты 9, соединяющей ветроколесо 3 с трансмиссией, и электромагнитной муфты 10, связывающей трансмиссию с движителем11, установка снабжена бдокои 12 автоматического управления. 2548102При движении транспортного средства либо при наличии ветра воздушныйпоток,...

Номер патента: 1474320

Опубликовано: 23.04.1989

Автор: Тарикулиев

МПК: F03D 7/00

Метки: ветроэлектрическая, водоподъемная

...водоподъемная установка содержит ветроэлектрический агрегат 1, генератор 2 которого подсоединен через многоэлементный блок 3 коммутации к многоэлементному электрогидравлическому блоку 4, схему 5 автоматического управления, состоящую из последовательно соединенных многоэлементных блока 6 сравнения и блока 7 выходных реле, выходы которого подключены к управляющим входам блока 3 коммутации, датчика 8 скорости ветра, выход которого подключен через обшую точку к информационным входам блока 6, а число элементов электрогидравлического блока 4, блоков 3, 7 и 6 коммутации, выходных реле и сравнения соответственно определены величиной пропорциональной разности номинальной мощности ветроэлектрического агрегата 1 при расчетной скорости ветра и...

Номер патента: 1137355

Опубликовано: 30.01.1985

Автор: Тарикулиев

МПК: G01L 5/00

Метки: ветроэнергетических, воздушных, измеритель, мощности, потоков, систем, установок, электронный

...давления игде О(Ве - выходной сигнал датчикадавления;О (0 - сигнал-установка и-гочнуль-органа блока сравненияРежим работы каждого из и логичес. 5 ких элементов НЕТ 5.1-5.и блока 5 подчиняется следукицей логической функции: ц(т,)=и(т,) Л х:О (т,),:о) 10 вых Б (Тв) ех (Т ) Л х = Ох:1 50 гдеО (т ,О (т -входной и выходнойехе ввыход Ваналоговые сигналыблока 5;-логическое отрицание дискретногосигнала х на запре"щакицем входе и-гоэлемента НЕТ; 20Л - знак логического произведения.Нелинейный блок 6 аппроксимирует кубическую Функцию, и нелинейных элементов блока 7 деления - функцию 25Ь=цт )="вгде %,- Фиксированный коэФфициент преобразования и-го нелинейного элемента деления, зависящий для каж ,дого элемента от расчетного диапазона давления Р,...

Номер патента: 1030738

Опубликовано: 23.07.1983

Автор: Тарикулиев

МПК: G01R 21/00

Метки: мощности, несинусоидальных, реактивной, режимов, систем, электрических

...устройств.Цель достигается тем, чта согласно способу измерения реактивной мощ- ности несинусоидальных режимов элект- рических скстем, заключающемуся н разложении на гармоники входного напряжения и последующем фазовом сме- щении каждой, гармоники, перемноже- нии, суммировании и усреднении,выполняют отрицательное фазовое смеще- ние каждой гармоники на четнерть ее периода, суммируют сдвинутые по фазе гармоники напряжения, перемножают мгновенные значения входного тока и просуммиронанного напряжения, а затемусредняют перемноженные величины.Кроме того, в устройстве для реализации предлагаемого способа, содержащем сумматор, перемножитель, сглаживающий фильтр,и И разделительных факторов, входы которых соединены с нходной шиной напряжения, а...

Номер патента: 1002975

Опубликовано: 07.03.1983

Авторы: Гаджибабаев, Тарикулиев

МПК: G01R 21/00

Метки: измеритель, мощности, переменного, электронный

...выход которого соединен ссигнальными входами ключей 6 и 7, 10выходы которых соединены с выходными шинами через сглаживающие фильтры 8 и 9 соответственно, а управляющие входы - с выходом трансформатора 1 напряжения, выход трансформатора 10 тока соединен с вторымвходом блока 5 умножения, и блок 11питания.Устройство работает следующимобразом. 20Входное напряжение поступает натрансформатор 1 напряжения, с выходакоторого этот сигнал поступает навходы ключей 3, 4, 6 и 7 и на входфазосдвигающей цепочки 2, В один 25полупериод входного напряжения, допустим первый, открываются ключи4 и б, а во второй полупериод открыты - ключи 3 и 7. В первый полупериод с выхода Фазосдвигающей цепочки 2 сигнал входного напряжения,сдвинутый на 900, через...

Номер патента: 942201

Опубликовано: 07.07.1982

Авторы: Кузнецов, Суровикин, Тарикулиев

МПК: H02J 3/46

Метки: параллельно, подстанции, работающих, силовых, трансформаторной, трансформаторов, числом

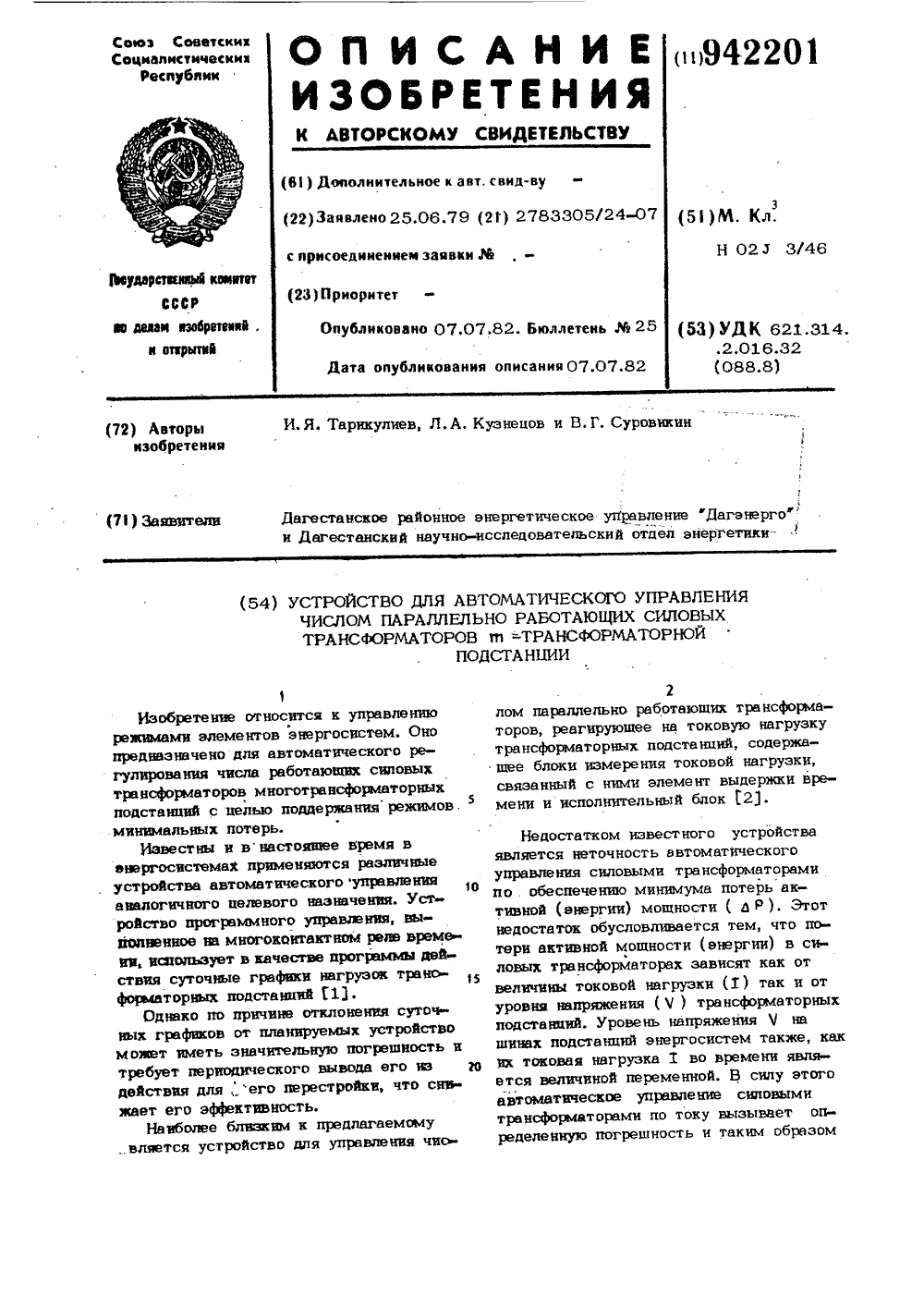

...5, 6 и 7, блоки 8 и 9 суммирования, элементы 10 и 11 выдержки времени, исполнительный орган 12 (или выходной блок).На фиг, 4 показаны временные диаграммы выходных сигналов ( О - 0 ) функциональных блоков предлагаемого устройства, которые иллюстрируют его действие в суточный период за интервалы: О-Ф, 1, - 11, Ф и т, и., соответствующие точкам пересечения линий опорных сигналов В , 81 и Вс кривой 8 на фиг. 2. Здесь ьи д 1 О - уставки по времени на включение и на отключение соответственно.1 Блок 1 юмерения осуществляет преобразование входных напряжений и суммами ного тока подстанции в аналоговый сигнал полной мощности к 5 . Принципиальная схема этого блока построена на принципе или перемножения действующих (средних) значений тока и...

Номер патента: 941969

Опубликовано: 07.07.1982

Авторы: Гаджибабаев, Кудинов, Онищенко, Тарикулиев

МПК: G05F 1/70

Метки: компенсирующей, установкой

...подключен сглаживающий Фильтр.55При этом с целью повышения точности автоматического управления компенсирующими установками при измененияхреактивной мощности в узле энерго 941969при этом один из входов элементовсравнения через общую точку соединенс выходом измерительного блока понапряжению, к входам опорных напряжений элементов сравнения подключены задающие элементы, а выходы каждого элемента сравнения пороговогоблока соединены с отчим из элементов И,На фиг. 1 представлена блок-схема 10предлагаемого устройства; на фиг.2блок-схема измерительного преобразователя, на фиг. 3 - временные диаграммы, поясняющие работу устройст"ва, 15Устройство (фиг,1) состоит изизмерительного преобразователя 1,входы которого подключены на напряжение и ток, к...

Номер патента: 898337

Опубликовано: 15.01.1982

Автор: Тарикулиев

МПК: G01R 21/00

Метки: параметров, режимных, телеизмерения, энергообъектов

...амплиту но-широтно-импульсный модулятор 1, линию 2 передачи, блок 3 выделения мгновенной мощности, ограничитель 4, блок 5 памяти н индикатор 6, причем входы модулятора 1 соединены с шинами 7 и 8 входного сигнала, а выход через линию 2 соединен со входами блока 3 и ограничителя 4, выход блока 3 соединен через блок 5 с первым вторым входами индикатора 6, третий вход которого .соединен с выходом ограничителя,4.898337 Формула изобретения 1 1 Составитель И. КоноТехред А, Савка ов Корре М. Кост иткин едактор Тираж 7сударствм изобре-35, Раущ Заказ 11941/6 8 Подписнонного комитета СССРений и открытийская наб., д. 4/5 ВНИИПИ Г по дел 113035, Москва, Филиал ППП фПатент, г. Ужгород, ул. Проектная Устройство для телеизмерения режимных параметров...

Номер патента: 748656

Опубликовано: 15.07.1980

Автор: Тарикулиев

МПК: H02J 3/24

Метки: автоматики, противоаварийной, режимной, электростанции

...структуры (БИС) основной системообразующей сети энергообъединения (включающую и рассматриваемую электростанцию), имеющий дискретные и аналоговые входы и выходы, осуществляющий автоматический перебор каналов управления в зависимости от изменений в структуре сети в предаварийных режимах; блок 6 прогноза опасности аварийной ситуации (БПАС), состоящий из полупроводниковых нелинейных элементов, в которыхаппроксимируются границы сичхронной динамической устойчивости (ГСДУ) Й нуль-органов, обеспечивающих преобразование сигнала суммарной активной мощности в сигналы расчетных сбросов этой мощности, их сравнение и получение дискретного сигнала хп, блок 7 логики, который в зависимости от сочетания выходных сигналов БПАС опре"/деляет...

Номер патента: 635433

Опубликовано: 30.11.1978

Автор: Тарикулиев

МПК: G01R 21/00

Метки: ближнего, действия, мощности, телеизмерения, энергосистем

...из величины 11 р 1 г) составляющих 1(я) и 11 р), пропорциональных среднему зпачени о активнои и полной мощности переменного тока, Сигналы 11 з) и 11 р) поступают на выходной измерительный блок 4, где измеряются приборами полная и активная мощности.При использовании предлагаемого устройства обеспечивается минимум двукратное сокращение как числа необходимых первичных статических измерительных преобразователей различных видов мощности, так и контрольного кабеля. Применение его сокращает как капитальные, так и текущиезатраты в эксплуатации телемеханическихустройств энергосистем. Устройство телеизмерения мощностиэнергосистем ближнего действия, содержащее контрольный кабель и выходной изме 10 рительный блок, о т л и ч а ю щ е е с я...

Номер патента: 440741

Опубликовано: 25.08.1974

Авторы: Сиуда, Тарикулиев

МПК: H02J 3/18

Метки: дальней, компенсирующей, промежуточного, пункта, установкой, электропередачи

...реактивной мощности компенсирующей установки, станет, следовательно, больше (мейьше), что потребует для поддержания номинального напряжения подключения на проме жуточном пункте большей (меньшей) реактивной мощности КУ.При отключении одной печи линии Л(Л) при неизменности передаваемой активной мощности и потребляемой реактивной мощности промежуточной энергосистемой блок 3 воспримет информацию об отключении одной цепи (например, посредством существующих устройств по телеканалам), на основании которой автоматически переключит свой выход к тому блоку преобразования 4, в котором аппроксимирована зависимость, подобная тем, что приведены на фиг, 2, но рассчитанная при наличии на Л(Л) одной цепи, Величина генерируемой реактивной мощности...
